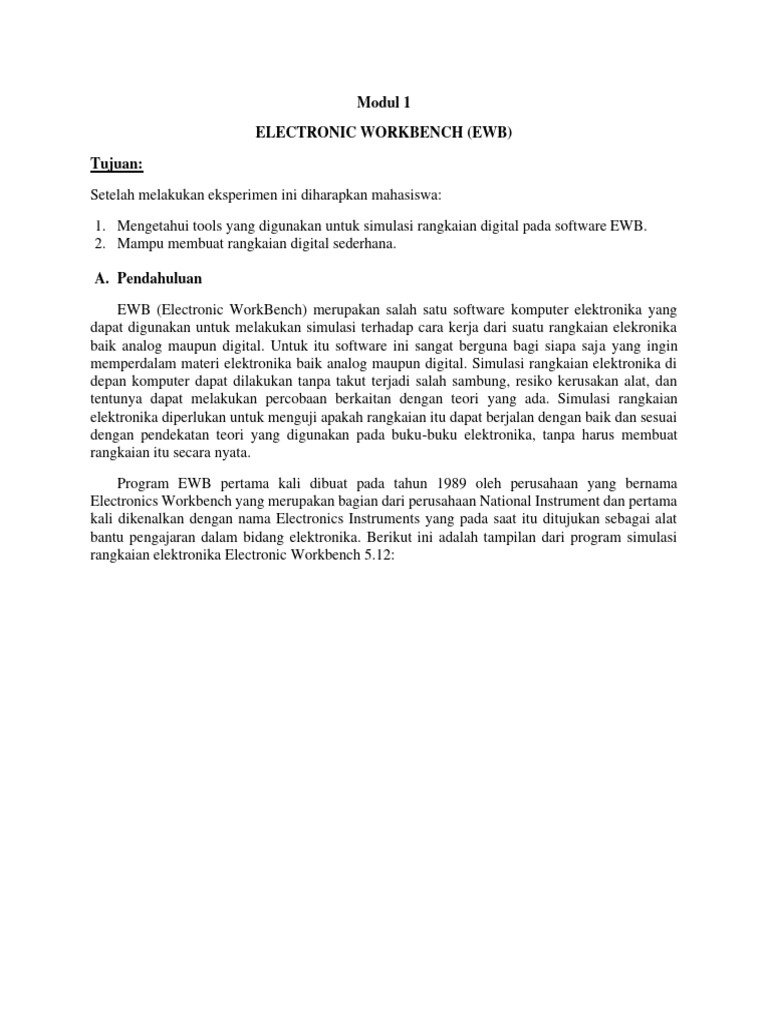

Modul 1

ELECTRONIC WORKBENCH (EWB)

Tujuan:
Setelah melakukan eksperimen ini diharapkan mahasiswa:
1. Mengetahui tools yang digunakan untuk simulasi rangkaian digital pada software EWB.
2. Mampu membuat rangkaian digital sederhana.

A. Pendahuluan
EWB (Electronic WorkBench) merupakan salah satu software komputer elektronika yang
dapat digunakan untuk melakukan simulasi terhadap cara kerja dari suatu rangkaian elekronika
baik analog maupun digital. Untuk itu software ini sangat berguna bagi siapa saja yang ingin
memperdalam materi elektronika baik analog maupun digital. Simulasi rangkaian elektronika di
depan komputer dapat dilakukan tanpa takut terjadi salah sambung, resiko kerusakan alat, dan
tentunya dapat melakukan percobaan berkaitan dengan teori yang ada. Simulasi rangkaian
elektronika diperlukan untuk menguji apakah rangkaian itu dapat berjalan dengan baik dan sesuai
dengan pendekatan teori yang digunakan pada buku-buku elektronika, tanpa harus membuat
rangkaian itu secara nyata.
Program EWB pertama kali dibuat pada tahun 1989 oleh perusahaan yang bernama
Electronics Workbench yang merupakan bagian dari perusahaan National Instrument dan pertama
kali dikenalkan dengan nama Electronics Instruments yang pada saat itu ditujukan sebagai alat
bantu pengajaran dalam bidang elektronika. Berikut ini adalah tampilan dari program simulasi
rangkaian elektronika Electronic Workbench 5.12:
 Gambar 1 Tampilan Workspace EWB
Keuntungan menggunakan simulasi rangkaian elektronika dengan software Electronics
Workbench antara lain:

• Dapat menghemat waktu dan biaya untuk membeli komponen-komponen elektronika yang
dibutuhkan untuk keperluan praktikum.
• Tidak diperlukan kemampuan dan keterampilan seperti menyolder, menyambung,
memasang secara mekanis sehingga dapat menghemat waktu sebelum membuat rangkaian
yang sebenarnya.
• Jika Anda ingin melakukan pengukuran, instrumen pengukuran yang tersedia pada
Electronics Workbench sudah mencukupi.
• Tidak perlu lagi mengeluarkan dana untuk membeli instrument pengukuran seperti
multimeter, voltmeter, amperemeter dan osiloskop yang harganya cukup mahal.

B. Penggunaan EWB
Umumnya, ada tiga hal yang perlu dikuasai oleh pemakai baru EWB yaitu cara pemakaian
alat ukur yang disediakan, pemakaian komponen elektronika dan pembentukan rangkaian.
1. Pemakaian alat ukur/indikator
Setelah Anda menjalankan EWB, Anda akan melihat tiga toolbar menu (barisan toolbar file,
edit ; toolbar 'gambar' new,open ; dan toolbar komponen dan alat ukur). Pada barisan terakhir, klik
toolbar kesepuluh “indicators”. Lalu pilih alat indikator yang ingin digunakan (probe atau
sevensegment), drag simbol tersebut ke bawah (layar putih). Untuk merubah properti dari indikator
yang digunakan, klik kanan pada gambar yang sudah didrag lalu pilih “component properties”
(dapat dilakukan juga dengan klik dua kali pada gambar komponen). Alat ukur yang lain pada
toolbar ketigabelas “instruments” juga dapat digunakan untuk pengukuran sistem digital.
2. Pemakaian komponen elektronika
Pada barisan terakhir, mulai dari toolbar 'gambar' yang kedua sampai toolbar 'gambar' yang
ketigabelas adalah toolbar yang berisi simbol komponen. Pada praktikum sistem digital ini, Anda
hanya cukup memakai toolbar yang pertama, kedua, ketujuh sampai toolbar kesembilan. Mulai
dari toolbar pertama dan kedua, ada simbol komponen batere, ground, saklar, dll. Adapun pada
toolbar ketujuh sampai kesembilan terdapat komponen rangkaian digital, seperti gerbang logika,
IC, flip flop, multiplexer dll. Cara memakai komponen ini hampir sama dengan pemakaian alat
ukur/indikator. Untuk mengubah besar nilai komponen dilakukan dengan klik kanan atau klik dua
kali komponen, lalu isi nilai komponen yang diinginkan pada tempat yang disediakan.
3. Pembentukan rangkaian
Setelah mengambil beberapa komponen yang diinginkan untuk membentuk suatu rangkaian
digital, Anda perlu menyambung kaki-kaki dari satu simbol ke simbol lainnya. Penyambungan
kaki dapat dilakukan dengan:
- arahkan mouse pointer ke ujung kaki simbol;
- usahakan ujung kaki simbol berwarna terang;
- lalu klik dan tahan mouse;
- tujukan ke ujung kaki simbol yang ingin disambung sampai ujung kaki simbol tersebut
berwarna terang dan lepas mouse.
Kedua komponen akan tersambung dengan suatu simbol kawat penghantar. Untuk lebih jelasnya
dapat ditanyakan pada asisten.
 Gambar 2. Toolbar pada EWB
C. Simulasi
Setelah tiga hal tersebut dikuasai, rangkaian elektronika sudah dapat dibentuk. Setelah rangkaian
elektronika plus alat ukur dipasang pada bagian yang akan diukur (biasanya input dan output),
Anda dapat memulai simulasi dengan menekan simbol saklar yang terletak di pinggir kanan atas
(klik tanda I untuk on simulasi dan klik tanda O untuk off simulasi. . Tanda pause bisa
juga digunakan terutama untuk mencatat nilai). Usahakan windows kecil alat ukur tetap terbuka,
supaya grafik hasil pengukuran dapat dibaca. Setelah menguasai tiga langkah dasar dan cara
simulasinya, diharapkan Anda dapat menguasai dasar penggunaan software ini.
D. Membuat Project Baru
Untuk membuat Project Baru ikuti langkah berikut:
- Pilih File
- Pilih New
 Gambar 3. Membuat Project Baru

Selanjutnya mengambil komponen-komponen yang dibutuhkan kemudian dirangkai.

Project 1. Membuat Rangkaian NOT

Untuk membuat rangkaian digital dengan gerbang Not pada gambar di atas dibutu
hkan komponen-komponen sbb:
- Sumber Vcc
- Ground
- Saklar 2 kondisi
- Gerbang Not
- Lampu LED sebagai indikator
Langkah yang harus dilakukan adalah mengambil komponen-komponen yang dibutuhkan seperti
pada daftar komponen di atas. Selanjutnya hubungkan masing-masing komponen sehingga
membentuk rangkaian elektronika.
Latihan
Buatlah rangkaian digital dengan gerbang AND seperti pada gambar berikut ini.

Komponen-komponen yang digunakan sbb:

- Sumber Vcc
- Ground
- 2 Saklar 2 kondisi
- Gerbang AND
- Lampu LED sebagai indikator
Pada gambar rangkaian AND di atas, kondisi awal masukan B dan C masing-masing adalah 1 dan
0. Buatlah rangkaian AND dengan kondisi masukan berikut B = 1 dan C = 1, B = 0 dan C = 1, dan
B = 0 dan C = 0.
Tugas
1. Carilah nama dan properti dari setiap komponen yang terdapat pada toolbar pertama,
kedua, ketujuh, kedelapan, kesembilan, kesepuluh dan ketigabelas. Berikan penjelasan
singkat untuk masing-masing komponen tersebut.
2. Buatlah rangkaian AND dengan tiga buah masukan A, B dan C yang memnuhi kondisi A
= 1, B = 1, C = 1 dan A = 0, B = 0, C = 0.
