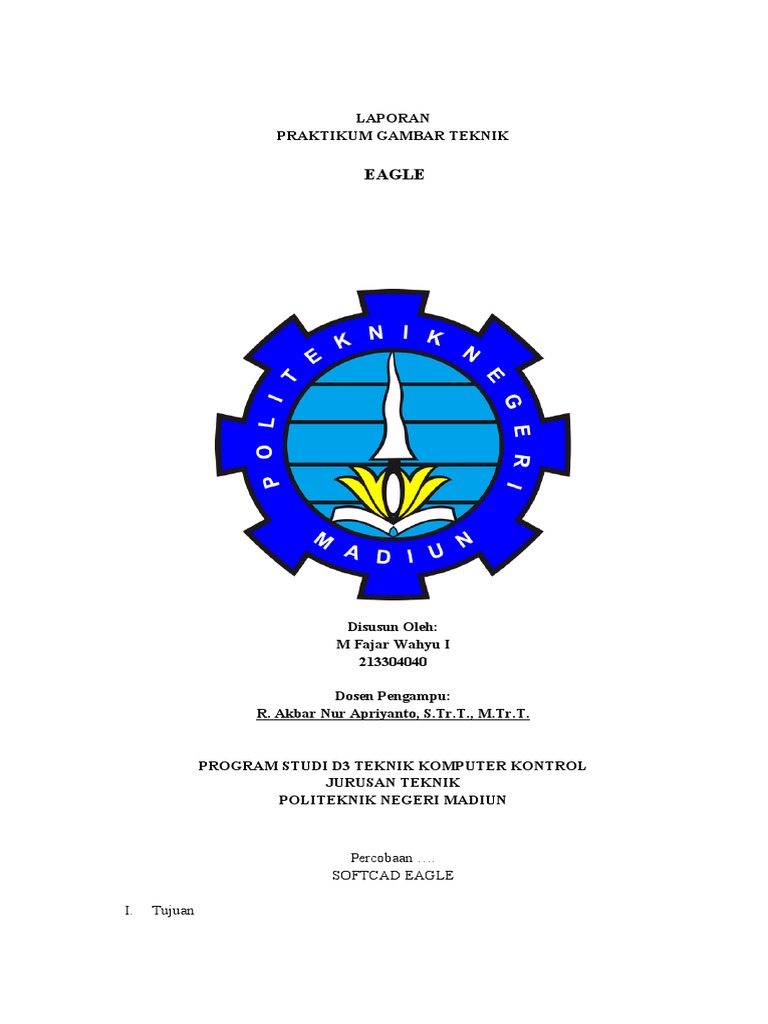

LAPORAN

PRAKTIKUM GAMBAR TEKNIK

EAGLE

Disusun Oleh:
M Fajar Wahyu I
213304040

Dosen Pengampu:
R. Akbar Nur Apriyanto, S.Tr.T., M.Tr.T.

PROGRAM STUDI D3 TEKNIK KOMPUTER KONTROL

JURUSAN TEKNIK
POLITEKNIK NEGERI MADIUN

Percobaan ….
SOFTCAD EAGLE

I. Tujuan
  Mahasiswa dapat mengoperasikan dan menggunakan software eagle 7.1.0 dengan
benar.
 Mahasiswa dapat mengetahui fungsi simbol simbol dalam software eagle 7.1.0
 Mahasiswa dapat membuat desain PCB rangkaian dengan software eagle 7.1.0

II. Dasar teori

Teori Dasar Eagle adalah Aplikasi otomatisasi desain skrip elektronik dengan
pengaturan skematis, tata letak papan sirkuit tercetak, router otomatis, dan fitur-fitur
manufaktur berbantuan komputer yang dapat merangcang skematik dan PCB dari
rangkaian elektronika. EAGLE adalah singkatan dari Easy Graphical Layout Editor
yang dikembangkan oleh CadSoft Computer GmbH. Eagle juga merupakan perangkat
lunak yang khusus diterapkan untuk membantu kita membuat skema elektronika tetapi
dapat juga membuat PCB berdasarkan skema rangkaian elektronika yang telah dibuat.
Eagle memiliki dua jenis kerja, yakni untuk desain skematik dan tampilan untuk desain
PCB.
III. Peralatan
1.Komputer
2.Software Eagle 7.1.0
IV. Langkah Percobaan
1. Membuka software eagle7.1.0
2. Membuat new file pada eagle
3. Pilih file pada pojok kiri atas,lalu new dan selamjutnya pilih schematic
4. Langkah selanjutnya untuk input komponen klik Add
5. Tuliskan di kolom search:
-con wago 500 w237 102
-Diode 1N821 (Reference Diode)
-Rcl CPOL EU CPOL EUE2,5-6(E2,5-6)
-Linear 78* 7805TW(TO 220V)
6. Letakkan komponen seperti contoh
7. Selanjutnya tambahkan garis dan titik menggunakan fitur wire dan junction
8. pastikan semua rangkaian tersambung dengan bik
9. setelah semua rangkaian tersambung , pindahkan ke board menggunakan menu Generate
10. lalu pindahkan komponen komponen menggunaakan fitur move
11. Rangkaian menggunakan menu wire , pilih yang wire bend style 3 di bagian atas dan
pilih ukuran 0,04 pada bagian width
12. Dan rangkailah seperti contoh
13. Selanjutnya berilah garis kotak menggunakan menu wire pada setiap sisi utuk menutup
layout PCB.
14. jika sudah pilihlah dimensions, lalu ulangi langkah sebelumnya
15. pilih menu via
16. selanjutnya pilih menu bottom seperti yang ada pada langkah 14,dan lalu pilih menu
polygon laalu taruh padagaris kotak seperti pada langkah 15.
17. laalu pilih menu tools pada bagian tas sendiri dan pilihlaah DRC
18. Pilihlah tab clearance
19. lalu ubah semua angka 8 menjadi 40 lalu pilih Apply dan selanjutnya cancel
20. tambahkan keterangan menggunakan teks.
21. selanjutnya pilih menu Ratnest.
22. Dan PCB siap untuk dicetak
V. Hasil Percobaan
a. Schematic Eagle

b. Board Eagle

VI. Analisis
Dari percobaan ini terdapat masalah salah yaitu saat aplikasi membuat skematik
sering terjadi error dan seringnya komponen yang tidak tersambung atau tidak
sesuai dengan rangkaian,hal ini terjadi karena setiap komputer tidak sama dalam
memperoses data

VII. Kesimpulan
- Software sangat membantu untuk pembuatan PCB pada rangkaian elektronika
karena dapat meringkas atau meminimalisir kerumitan suatu rangkian
- Dari software ini kita dapat memahami fungsi-fungsi komponen
- Dari percobaan ini software eagle yaitu aplikasi yang cocok untuk
pembelajaran tahap pemula
- Komponen komponen yang disediakan cukup lengkap dan banyak
