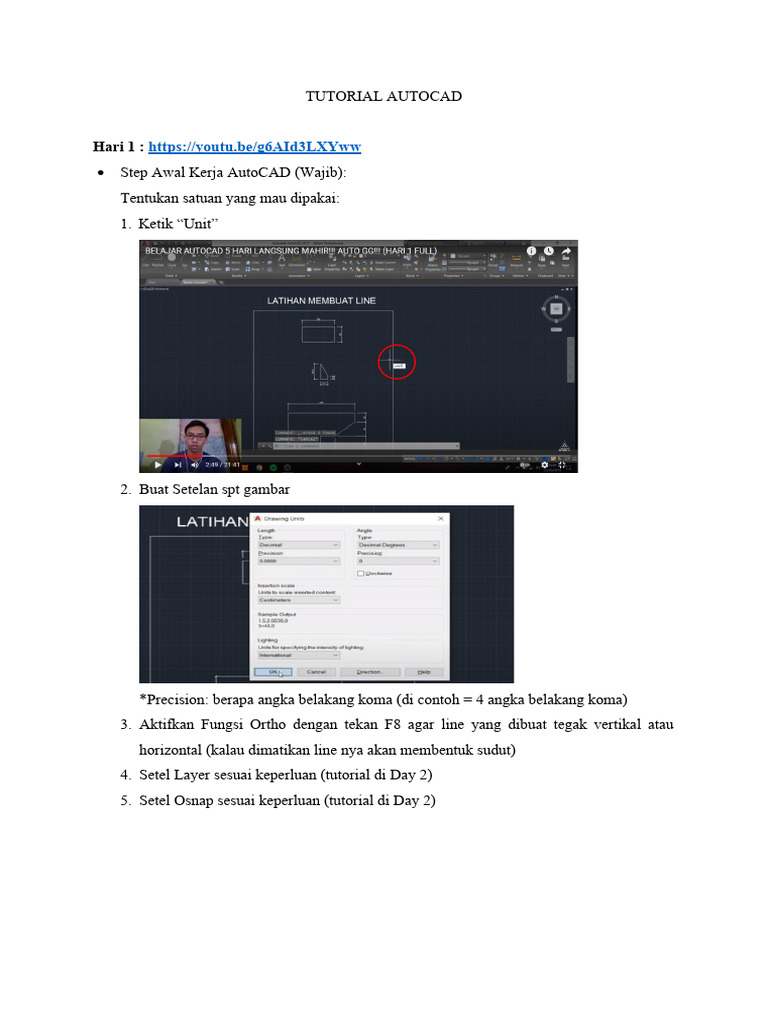

TUTORIAL AUTOCAD

Hari 1 : https://youtu.be/g6AId3LXYww
 Step Awal Kerja AutoCAD (Wajib):
Tentukan satuan yang mau dipakai:
1. Ketik “Unit”

2. Buat Setelan spt gambar

*Precision: berapa angka belakang koma (di contoh = 4 angka belakang koma)
3. Aktifkan Fungsi Ortho dengan tekan F8 agar line yang dibuat tegak vertikal atau
horizontal (kalau dimatikan line nya akan membentuk sudut)
4. Setel Layer sesuai keperluan (tutorial di Day 2)
5. Setel Osnap sesuai keperluan (tutorial di Day 2)
 Latihan Membuat Line
1. Ketik L Enter ATAU ketik Line  Enter ATAU klik Icon Line di menu

2. Klik dimana aja terus ketik nilai panjang yg diinginkan

Ketik di angka yg di blok biru nilainya (misal 10 cm), terus klik Enter
3. Kalau mau lanjut bikin garis, arahin line terus ketik nilai panjangnya

4. Kalau mau bikin 1 bangun datar (segi 4), bisa klik ke titik awal kita bikin line
ATAU ketik manual lebarnya lagi
 *Klik yang warna hijau untuk buat line nyambung sama titik awal
5. Jika sudah selesai, tekan “Esc” untuk mengakhiri perintah Line.
NOTES:
Ada 2 cara block line atau perintah lain:
1. Block kiri ke kanan (biru) : yang kena adalah garis yang kena block seutuhnya

2. Block kanan ke kiri (Hijau) : yang kena adalah garis yang kena block (sebagian garis
ataupun penuh)

SOAL LATIHAN:
 Latihan Membuat garis bersudut
1. Matikan fungsi Ortho :tekan F8 (di command line akan tertulis <Ortho Off>)

2. Kalau ga ada derajatnya pas bikin sudut, ketik DYNMODE, trus Enter, trus pilih
angka 1, 2, atau 3

*pilih 1-3 tergantung spek laptop : kalau 3 keberatan atau lag, pilih angka 1
3. Ketik Line  Enter, lalu arahkan supaya sudut yang muncul sesuai keinginan (cth
60o), lalu ketik panjang garis yang diinginkan.

120o karena ukur sudut

searah jarum jam
4. Jika ingin membuat bidang datar, klik ke titik awal pembuatan line.

SOAL LATIHAN:
 Latihan Membuat Lingkaran
1. Ketik “Circle”  Enter atau klik Icon Circle di menu

2. Tarik lingkaran, lalu ketik nilai yg diinginkan (nilai yang masuk = radius/jari-jari)

 Jari-jari

3. Jika ingin memasukkan nilai diameter lingkaran, tarik garis lalu ketik d  Enter

 Latihan Membuat Fillet

Fillet = garis pojokan tumpul spt lingkaran

Jari-jari

1. Ketik “Fillet”  Enter

2. Ketik R  Enter, lalu ketik nilai radius yang diinginkan (jari jari lingkarannya)
3. Klik 2 garis yang membentuk sudut untuk membuat filletnya
 2) Klik

1) klik

4. Fillet juga bisa dipakai untuk menyambungkan 2 garis: ulang step 1-3 tapi nilai
radius = 0

2) Klik
1) klik

 Latihan Membuat Chamfer

Chamfer =
1. Ketik “Chamfer”  Enter
2. Ketik D  Enter, lalu ketik nilai yang diinginkan (D = panjang/distance garis
miringnya)
3. Klik 2 garis yang membentuk sudut untuk membuat Chamfernya
