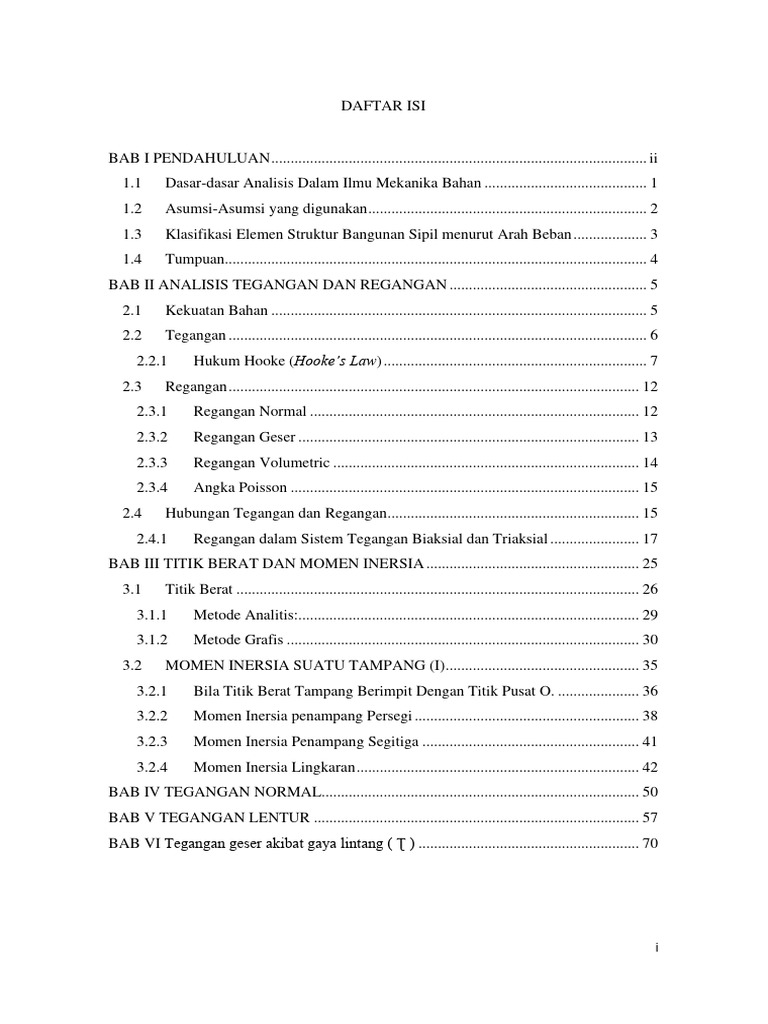

DAFTAR ISI

1 Contents
BAB I PENDAHULUAN ................................................................................................. ii
1.1 Dasar-dasar Analisis Dalam Ilmu Mekanika Bahan .......................................... 1
1.2 Asumsi-Asumsi yang digunakan ........................................................................ 2
1.3 Klasifikasi Elemen Struktur Bangunan Sipil menurut Arah Beban ................... 3
1.4 Tumpuan............................................................................................................. 4
BAB II ANALISIS TEGANGAN DAN REGANGAN ................................................... 5
2.1 Kekuatan Bahan ................................................................................................. 5
2.2 Tegangan ............................................................................................................ 6
2.2.1 Hukum Hooke (Hooke’s Law) .................................................................... 7
2.3 Regangan .......................................................................................................... 12
2.3.1 Regangan Normal ..................................................................................... 12
2.3.2 Regangan Geser ........................................................................................ 13
2.3.3 Regangan Volumetric ............................................................................... 14
2.3.4 Angka Poisson .......................................................................................... 15
2.4 Hubungan Tegangan dan Regangan ................................................................. 15
2.4.1 Regangan dalam Sistem Tegangan Biaksial dan Triaksial ....................... 17
BAB III TITIK BERAT DAN MOMEN INERSIA ....................................................... 25
3.1 Titik Berat ........................................................................................................ 26
3.1.1 Metode Analitis:........................................................................................ 29
3.1.2 Metode Grafis ........................................................................................... 30
3.2 MOMEN INERSIA SUATU TAMPANG (I) .................................................. 35
3.2.1 Bila Titik Berat Tampang Berimpit Dengan Titik Pusat O. ..................... 36
3.2.2 Momen Inersia penampang Persegi .......................................................... 38
3.2.3 Momen Inersia Penampang Segitiga ........................................................ 41
3.2.4 Momen Inersia Lingkaran ......................................................................... 42
BAB IV TEGANGAN NORMAL.................................................................................. 50
BAB V TEGANGAN LENTUR .................................................................................... 57
BAB VI Tegangan geser akibat gaya lintang ( Ʈ ) ......................................................... 70

i
 DAFTAR GAMBAR

Gambar 0.1 Jenis Elemen Struktur dan Pembebanan ................................................................... 4

Gambar 0.2 Jenis Tumpuan dan Arah Reaksi ............................................................................... 5
Gambar 2.1 Gambaran singkat uji tarik dan datanya .................................................................... 6
Gambar 2.2 : Kurva tegangan-regangan ........................................................................................ 8
Gambar 2.3 : Dimensi spesimen uji tarik (JIS Z2201)..................................................................... 8
Gambar 2.4 : Ilustrasi pengukur regangan pada spesimen ........................................................... 8
Gambar 2.5 : Profil data hasil uji tarik ........................................................................................... 9
Gambar 2.6 Penentuan tegangan luluh (yield stress) untuk kurva tanpa daerah linier .............. 11
Gambar 2.7 Tegangan dan regangan berdasarkan panjang bahan sebenarnya ......................... 12
Gambar 2.8 Regangan Normal pada Elemen Batang .................................................................. 13
Gambar 2.9 Regangan Geser ....................................................................................................... 14
Gambar 2.10. Hubungan Beban - Deformasi............................................................................... 16
Gambar 2.11. Hubungan Tegangan – Regangan ......................................................................... 17
Gambar 2.12Sistem Tegangan Biaksial ........................................................................................ 17
Gambar 2.13. Sistem Tegangan Triaksial..................................................................................... 18
Gambar 2.14Diagram tegangan regangan .................................................................................. 19
Gambar 2.15: Penentuan tegangan luluh dengan metode offset............................................... 20
Gambar 3.1 Luasan Tampang Datar ............................................................................................ 26
Gambar 3.2 Titik berat luasan ..................................................................................................... 27
Gambar 3.3Titik berat benda beraturan ..................................................................................... 28
Gambar 3.4Bentuk penampang gabungan .................................................................................. 28
Gambar 3.5Titik berat metode Analisis ....................................................................................... 29
Gambar 3.6Bila Titik brat berimpit dengan Titik Pusat O ............................................................ 37
Gambar 5.1 Tegangan Lentur akibat momen positif ................................................................... 58
Gambar 5.2 Tegangan Lentur Akibat Momen Negatif ................................................................ 59

ii
 BAB I
PENDAHULUAN

Pada bab ini berisi tentang dasar-dasar analisa dalam Ilmu

Deskripsi Singkat : Mekanika Bahan, asumsi yang digunakan, klasifikasi elemen
struktur Bangunan Berdasarkan Arah Beban dan tumpuan.
Mata Kuliah Prasyarat :
Wajib/Pilihan : Wajib
Praktik Studio : Tidak ada
Praktikum : Tidak ada
Tujuan spesifik mata kuliah
Mahasiswa diharapkan dapat mampu memahami dasar-dasar
Analisa dalam Ilmu Mekanika Bahan, asumsi yang
Tujuan :
digunakan , klasifikasi elemen struktur bangunan
berdasarkan arah beban dan tumpuan.
(a) Kemampuan untuk mengaplikasikan pengetahuan di
Capaian Pembelajaran :
bidang mekanika bahan dalam bidang ketekniksipilan
1. Analisa dalam Mekanika Bahan
2. Klasifikasi elemen struktur bangunan berdasarkan
Topik yang dibahas
arah beban
3. Tumpuan

1.1 Dasar-dasar Analisis Dalam Ilmu Mekanika Bahan

Mekanika bahan merupakan ilmu yang mempelajari karakteristik elemen struktur
berkaitan dengan kekuatan (strength), kekakuan (stiffness) dan stabilitas (stability) akibat
adanya beban yang bekerja pada sistem struktur.
Suatu sistem struktur pasti dirancang untuk memenuhi fungsi tertentu dan
menanggung pengaruh luar yang mungkin terjadi. Sebuah gedung perkantoran berfungsi
untuk melindungi komunitas manusia yang melakukan aktifitas di dalamnya,
menanggung dan melindungi segala peralatan yang tersimpan di dalamnya, memikul
berat sendiri serta mampu menahan beban angin maupun gempa yang mungkin terjadi
pada bangunan tersebut.
1
 Beban maupun pengaruh luar yang bekerja pada suatu sistem struktur akan
menimbulkan tanggap (response) dari sistem struktur itu sendiri. Struktur yang pada
awalnya menempati kedudukan awal (initial configuration) yang seimbang dengan beban
nihil, akan berpindah untuk mencapai kedudukan akhir yang berimbang dengan beban
yang bekerja. Perpindahan (displacement) pada setiap titik bermateri dalam sistem
struktur terjadi secara tidak seragam sehingga menimbulkan deformasi. Hal inilah yang
menimbulkan gaya dalam pada setiap elemen struktur, sebagai reaksi akibat bekerjanya
beban luar untuk diteruskan ke bagian tumpuan.
Ilmu mekanika bahan ini sangat berguna dalam membantu para ahli di bidang teknik
sipil untuk melakukan perancangan struktur secara optimal yang memenuhi persyaratan;
a. Setiap elemen harus mampu menahan gaya luar (external force) yang bekerja dalam
sistem struktur.
b. Deformasi yang terjadi akibat bekerjanya beban pada semua elemen struktur tidak
boleh terjadi secara berlebihan meskipun kekuatan material yang digunakan masih
mencukupi. Hal ini disebabkan karena deformasi yang terlalu besar akan menyebabkan
tidak optimalnya fungsi sistem struktur dan timbulnya rasa tidak aman dan nyaman
bagi penggunanya.
c. Pada saat beban bekerja, semua elemen struktur harus tetap dalam kondisi seimbang.
Stabilitas struktur yang tidak memadai dapat menimbulkan deformasi tidak
diperkirakan sebelumnya, misalnya suatu kolom langsing menanggung beban aksial
maka akan timbulnya kemungkinan kegagalan akibat fenomena tekuk (buckling).
1.2 Asumsi-Asumsi yang digunakan
Beberapan anggapan dasar yang sering digunakan dalam berbagai enyelesaian
analisis matematis berkaitan dengan mekanika bahan meliputi :
a. Kontinuitas (continuity). Semua titik bermateri yang ada dalam elemen struktur
dianggap selalu berhubungan secara kontinu. Pada kenyataannya tidak ada material
kontinu sempurna, karena setiap bahan tersusun dari atom yang juga berongga. Tetapi
karena elemen struktur yang diperhitungkan berukuran jauh lebih besar dari jarak
susunan atom, maka asumsi ini dapat digunakan.
b. Homogen (homogeneity). Anggapan ini berarti semua titik bermateri yang ada dalam
elemen struktur diasumsikan memiliki sifat (properties) yang sama.
c. Isotropis (isotropy). Semua titik bermateri dalam elemen struktur dianggap
memiliki sifat (properties) yang sama dalam segala arahnya.

2
d. Tidak ada tegangan awal (stress-free material). Hal ini berarti dalam material yang
digunakan sebagai elemen struktur bebas dari segala tegangan sisa (residual stress)
yang mungkin timbul pada proses fabrikasi.
e. Memenuhi prinsip Saint Venant yang menyatakan distribusi tegangan yang terdapat
pada potongan tampang melintang (cross-section) dianggap seragam, kecuali pada
bagian ujungnya.

1.3 Klasifikasi Elemen Struktur Bangunan Sipil menurut Arah Beban

Dalam bidang Teknik Sipil berbagai elemen struktur dapat dibedakan menurut jenis
beban yang bekerja padanya. Jenis-jenis struktur yang sering digunakan antara lain :
a. Elemen Struktur dengan Beban Longitudinal
i.) Batang Tekan merupakan elemen struktur dengan beban aksial tarik. ii.) Batang
Tarik merupakan elemen struktur dengan beban aksial tekan. iii.) Kolom
merupakan batang tekan yang pada umumnya diletakkan
dengan posisi vertikal.
b. Elemen Struktur dengan Beban Transversal
i.) Balok yang pada masing-masing ujungnya diberikan tumpuan.
ii.) Kantilever merupakan balok dengan tumpuan jepit pada salah satu ujungnya.
c. Elemen Struktur dengan Beban yang bekerja di atas Luasan Bidang
i.) Plat merupakan elemen struktur berupa luasan yang pada umumnya diletakkan
pada posisi horisontal dengan beban transversal diatasnya.
ii.) Panel merupakan sejenis plat dengan posisi vertikal.
iii.) Cangkang merupakan elemen struktur sejenis plat yang berbentuk kurvatur.

a.) i.

a.) ii
a.) iii

3
 b.) i b.) ii

c.) i

c.) ii

c.) iii

Gambar 0.1 Jenis Elemen Struktur dan Pembebanan

1.4 Tumpuan
Jenis-jenis tumpuan yang sering digunakan dalam bidang teknik sipil dapat
dibedakan menurut arah reaksi dan kekangan yang diberikan. Jenis-jenis tumpuan
tersebut meliputi :
a. Rol merupakan tumpuan yang hanya memberikan reaksi dalam arah vertikal,
sehingga terjadi pergerakan dalam arah horisontal dan rotasi.
b. Sendi merupakan tumpuan yang memberikan reaksi dalam arah vertikal dan
horisontal, sehingga hanya terjadi perpindahan dalam bentuk rotasi.
c. Jepit merupakan jenis tumpuan yang mampu memberikan reaksi dalam bentuk gaya
arah vertikal, horisontal dan momen sehingga tidak ada lagi pergerakan yang dapat
terjadi.

4
 a. b. c.
Gambar 0.2 Jenis Tumpuan dan Arah Reaksi

2 BAB II
ANALISIS TEGANGAN DAN REGANGAN

Pada bab ini berisi tentang Analisa tegangan dan regangan

dan deformasi tegangan. Kekuatan bahan/material
Deskripsi Singkat :
dihubungan dengan tegangan dan regangan serta membahas
hubungan tegangan dan regangan.
Mata Kuliah Prasyarat :
Wajib/Pilihan : Wajib
Praktik Studio : Tidak ada
Praktikum : Tidak ada
Tujuan spesifik mata kuliah
Mahasiswa diharapkan mampu menjelaskan apa yang
Tujuan :
dimaksud tegangan dan regangan.
(a) Kemampuan untuk menganalisa tegangan, regangan, dan
Capaian Pembelajaran :
hubungan tegangan dan regangan.
1. Kekuatan bahan
2. Tegangan
Topik yang dibahas
3. Regangan
4. Hubungan tegangan dan regangan

2.1 Kekuatan Bahan

Suatu sistem struktur yang menanggung beban luar (external forces) akan
menyebabkan timbulnya gaya dalam (internal forces) pada elemen-elemen
penyusun struktur tersebut, gaya dalam berfungsi untuk menahan beban yang
bekerja sesuai dengan hukum keseimbangan (equilibrium). Apabila gaya dalam
bertambah maka akan menyebabkan bertambahnya tahanan dalam material yang
digunakan sampai mencapai suatu nilai maksimum, jika penambahan beban masih
terus dilanjutkan maka akan terjadi kegagalan pada elemen struktur tersebut. Batas
maksimum kemampuan elemen struktur dalam memberikan tahanan guna melawan
5
 beban luar yang bekerja disebut sebagai kekuatan, selanjutnya kekuatan struktur
sangat dipengaruhi oleh material yang digunakan, jenis pembebanan, sistem
struktur, temperatur, jangka waktu pembebanan dan lain sebagainya.
Kriteria kekuatan juga berhubungan dengan material, hal ini tergantung pada
besarnya gaya tarik-menarik dan tolak-menolak antar atom-atom penyusun material
yang digunakan pada elemen struktur sebagai hasil dari perubahan jarak antar atom
(interatomic spacing) akibat bekerjanya gaya luar. Analisis kekuatan bahan perlu
mempertimbangkan intensitas gaya dalam yang bekerja untuk menahan seluruh
beban luar yang bekerja pada elemen struktur. Intensitas gaya dalam yang bekerja
pada setiap titik material disebut sebagai tegangan, sedangkan tegangan maksimum
yang terukur pada saat terjadinya kegagalan disebut sebagai kekuatan bahan.

2.2 Tegangan
Tegangan merupakan intensitas gaya dalam pada elemen struktur sebagai
reaksi terjadinya deformasi yang timbul akibat bekerjanya beban luar, pada
umumnya intensitas gaya ini berarah miring pada bidang potongan. Dalam praktek
keteknikan intensitas gaya tersebut diuraikan menjadi tegak lurus dansejajar dengan
irisan yang sedang dianalisis. Penguraian intensitas gaya ini dapat dilihat pada
Gambar 2.1, sehingga menghasilkan tegangan normal dan geser.

Gambar 2.1 Gambaran singkat uji tarik dan datanya

Biasanya yang menjadi fokus perhatian adalah kemampuan maksimum bahan tersebut
dalam menahan beban. Kemampuan ini umumnya disebut “Ultimate Tensile Strength”
6
 disingkat dengan UTS, dalam bahasa Indonesia disebut tegangan tarik maksimum.

2.2.1 Hukum Hooke (Hooke’s Law)

Untuk hampir semua logam, pada tahap sangat awal dari uji tarik, hubungan antara
beban atau gaya yang diberikan berbanding lurus dengan perubahan panjang bahan
tersebut. Ini disebut daerah linier atau linear zone. Di daerah ini, kurva pertambahan
panjang vs beban mengikuti aturan Hooke sebagai berikut:
rasio tegangan (stress) dan regangan (strain) adalah konstan
Stress adalah beban dibagi luas penampang bahan dan strain adalah pertambahan
panjang dibagi panjang awal bahan.

Stress: σ = F/A F: gaya tarikan, A: luas penampang

Strain: ε = ΔL/L ΔL: pertambahan panjang, L: panjang awal

Hubungan antara stress dan strain dirumuskan:

E=σ/ε
Untuk memudahkan pembahasan, gambar 2.1 kita modifikasi sedikit dari
hubungan antara gaya tarikan dan pertambahan panjang menjadi hubungan antara
tegangan dan regangan (stress vs strain). Selanjutnya kita dapatkan gambar 2.2, yang
merupakan kurva standar ketika melakukan eksperimen uji tarik. E adalah gradien
kurva dalam daerah linier, dimana perbandingan tegangan (σ) dan regangan (ε) selalu
tetap. E diberi nama “Modulus Elastisitas” atau “Young Modulus”. Kurva yang
menyatakan hubungan antara strain dan stress seperti ini kerap disingkat kurva SS (SS
curve).

7
 Gambar 2.2 : Kurva tegangan-regangan

Bentuk bahan yang diuji, untuk logam biasanya dibuat spesimen dengan dimensi
seperti pada Gambar 2.3 berikut.

Gambar 2.3 : Dimensi spesimen uji tarik (JIS Z2201).

Gambar 2.4 : Ilustrasi pengukur regangan pada spesimen

Perubahan panjang dari spesimen dideteksi lewat pengukur regangan (strain gage)
yang ditempelkan pada spesimen seperti diilustrasikan pada gambar 2.4. Bila
pengukur regangan ini mengalami perubahan panjang dan penampang, terjadi
perubahan nilai hambatan listrik yang dibaca oleh detektor dan kemudian dikonversi
menjadi perubahan regangan.
8
 Gambar 2.5 : Profil data hasil uji tarik
Batas elastic σE ( elastic limit)
Dalam gambar 2.5 dinyatakan dengan titik A. Bila sebuah bahan diberi beban
sampai pada titik A, kemudian bebannya dihilangkan, maka bahan tersebut akan
kembali ke kondisi semula (tepatnya hampir kembali ke kondisi semula) yaitu regangan
“nol” pada titik O (lihat inset dalam gambar 5). Tetapi bila beban ditarik sampai
melewati titik A, hukum Hooke tidak lagi berlaku dan terdapat perubahan permanen
dari bahan. Terdapat konvensi batas regangan permamen (permanent strain) sehingga
masih disebut perubahan elastis yaitu kurang dari 0.03%, tetapi sebagian referensi
menyebutkan 0.005%. Tidak ada standarisasi yang universal mengenai nilai ini.

Batas proporsional σp (proportional limit)

Titik sampai di mana penerapan hukum Hooke masih bisa ditolerir. Tidak ada
standarisasi tentang nilai ini. Dalam praktek, biasanya batas proporsional sama dengan
batas elastis.

Deformasi plastis (plastic deformation)

Yaitu perubahan bentuk yang tidak kembali ke keadaan semula. Pada Gambar 2.5
yaitu bila bahan ditarik sampai melewati batas proporsional dan mencapai daerah landing.

Tegangan luluh atas σuy (upper yield stress)

Tegangan maksimum sebelum bahan memasuki fase daerah landing peralihan
deformasi elastis ke plastis.

9
 Tegangan luluh bawah σly (lower yield stress)
Tegangan rata-rata daerah landing sebelum benar-benar memasuki fase deformasi
plastis. Bila hanya disebutkan tegangan luluh (yield stress), maka yang dimaksud adalah
tegangan ini.

Regangan luluh εy(yield strain)

Regangan permanen saat bahan akan memasuki fase deformasi plastis.

Regangan elastis εe(elastic strain)

Regangan yang diakibatkan perubahan elastis bahan. Pada saat beban dilepaskan
regangan ini akan kembali ke posisi semula.

Regangan plastis εp (plastic strain)

Regangan yang diakibatkan perubahan plastis. Pada saat beban dilepaskan
regangan ini tetap tinggal sebagai perubahan permanen bahan.

Regangan total (total strain)

Merupakan gabungan regangan plastis dan regangan elastis, εT = εe+εp. Perhatikan
beban dengan arah OABE. Pada titik B, regangan yang ada adalah regangan total. Ketika
beban dilepaskan, posisi regangan ada pada titik E dan besar regangan yang tinggal (OE)
adalah regangan plastis.

Tegangan tarik maksimum TTM (UTS, ultimate tensile strength)

Pada gambar 2.5 ditunjukkan dengan titik C (σβ), merupakan besar tegangan maksimum
yang didapatkan dalam uji tarik.

Kekuatan patah (breaking strength)

Pada gambar 5 ditunjukkan dengan titik D, merupakan besar tegangan di mana
bahan yang diuji putus atau patah.

Tegangan luluh pada data tanpa batas jelas antara perubahan elastis dan plastis

Untuk hasil uji tarik yang tidak memiliki daerah linier dan landing yang jelas,

10
tegangan luluh biasanya didefinisikan sebagai tegangan yang menghasilkan regangan
permanen sebesar 0.2%, regangan ini disebut offset-strain (gambar 6).

Gambar 2.6 Penentuan tegangan luluh (yield stress) untuk kurva tanpa daerah linier
Perlu untuk diingat bahwa satuan SI untuk tegangan (stress) adalah Pa (Pascal,
N/m2) dan strain adalah besaran tanpa satuan.

Istilah lain
Selanjutnya akan kita bahas beberapa istilah lain yang penting seputar interpretasi
hasil uji tarik.

Kelenturan (ductility)
Merupakan sifat mekanik bahan yang menunjukkan derajat deformasi plastis yang
terjadi sebelum suatu bahan putus atau gagal pada uji tarik. Bahan disebut lentur (ductile)
bila regangan plastis yang terjadi sebelum putus lebih dari 5%, bila kurang dari itu suatu
bahan disebut getas (brittle).
Derajat kelentingan (resilience)
Derajat kelentingan didefinisikan sebagai kapasitas suatu bahan menyerap energi
dalam fase perubahan elastis. Sering disebut dengan Modulus Kelentingan (Modulus of
Resilience), dengan satuan strain energy per unit volume (Joule/m3 atau Pa). Dalam
Gambar1, modulus kelentingan ditunjukkan oleh luas daerah yang diarsir.

Derajat ketangguhan (toughness)

Kapasitas suatu bahan menyerap energi dalam fase plastis sampai bahan tersebut
putus. Sering disebut dengan Modulus Ketangguhan (modulus of toughness). Dalam
gambar 5, modulus ketangguhan sama dengan luas daerah dibawah kurva OABCD.

11
 Pengerasan regang (strain hardening)
Sifat kebanyakan logam yang ditandai dengan naiknya nilai tegangan berbanding
regangan setelah memasuki fase plastis.

Tegangan sejati , regangan sejati (true stress, true strain)

Dalam beberapa kasus definisi tegangan dan regangan seperti yang telah dibahas di
atas tidak dapat dipakai. Untuk itu dipakai definisi tegangan dan regangan sejati, yaitu
tegangan dan regangan berdasarkan luas penampang bahan secara real time. Detail
definisi tegangan dan regangan sejati ini dapat dilihat pada gambar 7.

Gambar 2.7 Tegangan dan regangan berdasarkan panjang bahan sebenarnya

2.3 Regangan
Deformasi yang terjadi pada elemen batang yang menerima beban luar
tergantung pada ukuran awal penampang, sehingga lebih tepat jika dinyatakan
dalam bentuk regangan.

Regangan merupakan nilai banding perubahan dimensi per satuan ukuran

terhadap dimensi awalnya. Regangan dapat juga didefinisikan sebagai ekspresi
non-dimensional dari deformasi.
2.3.1 Regangan Normal

Berdasarkan dimensi panjang elemen batang (L0) yang menerima beban tarik
sebesar P (Gambar 2.8), akan terjadi perpanjangan sebesar ∆L pada elemen batang.

Besaran regangan normal dapat dinyatakan dalam bentuk Persamaan berikut :

12
 ∆𝐿
𝜀=
𝐿𝑜

P P

∆L/2 L0 ∆L/2 .

Gambar 2.8 Regangan Normal pada Elemen Batang

Seperti halnya dalam penandaan arah gaya, regangan juga diberi tanda positif
jika terjadi gaya tarik yang menyebabkan bertambahnya dimensi batang, sebaliknya
digunakan tanda negatif jika diberikan gaya tekan yang menyebabkan
berkurangnya dimensi batang dibandingkan ukuran semula.

2.3.2 Regangan Geser

Perubahan fraksional dalam dimensi material yang dihasilkan oleh gaya disebut
regangan. Untuk gaya tarik dan tekan, regangan adalah rasio perubahan panjang terhadap
panjang original. Symbol yang digunakan untuk regangan adalah ε (epsilon). Untuk
material dengan panjang L meter yang berubah dalam panjang sebesar x, maka

Regangan adalah besaran tak berdimensi dan sering dinyatakan sebagai persentase

Untuk gaya geser, regangan dinyatakan dengan symbol ϒ (gamma) dan dirumuskan
dengan

13
 Gambar 2.9 Regangan Geser
Regangan ini timbul akibat bekerjanya gaya geser pada elemen batang. Fenomena
regangan geser dapat dilihat pada Gambar 2.9. Regangan geser = tan γ = γ, karena nilai

γ yang sangat kecil maka digunakan

∆𝐿
=
𝐿

2.3.3 Regangan Volumetric

Suatu benda yang menerima gaya luar yang bekerja ke segala arah, akan
menyebabkan terjadinya perubahan volume. Perubahan per satuan volume yang
dihitung berdasarkan volume awalnya disebut regangan volumetric.
∆𝑉
𝜀𝑣 =
𝑉0

Dimensi pada suatu kubus dengan panjang masing-masing sisi x, y dan z

menerima beban ke segala arah akan mengalami perubahan pada setiap sisinya
sebesar dx, dy dan dz. Sehingga perubahan volume benda tersebut dapat dihitung
sebesar :
∆V = (x + dx).(y + dy).(z + dz) – x.y.z
= (x.y.z + x.y.dz + y.z.dx + x.z.dy) – x.y.z (nilai relatif kecil diabaikan)
= y.z.dx + x.z.dy +x.y.dz
maka besarnya regangan volumetric

𝑦. 𝑧. 𝑑𝑥 + 𝑥. 𝑧. 𝑑𝑦 + 𝑥. 𝑦. 𝑑𝑧
𝜖𝑣 =
𝑥. 𝑦. 𝑧

𝑑𝑥 𝑑𝑦 𝑑𝑧
𝜖𝑣 = + +
𝑥 𝑦 𝑧

14
 = 𝜖𝑥 + 𝜖𝑦 + 𝜖𝑧

Dapat disimpulkan bahwa regangan volumetric adalah hasil penjumlahan regangan

normal ke arah sumbu x, y dan z.

2.3.4 Angka Poisson

Apabila suatu batang menerima beban tarik dalam arah longitudinal, maka
akan terjadi perubahan dimensi dalam bentuk perpanjangan ke arah longitudinal
dan penyempitan ke arah lateral, sebaliknya jika bekerja beban aksial tekan maka
akan terjadi pemendekan dalam arah longitudinal dan pemekaran dalam arah
lateral. Dapat disimpulkan bahwa pada umumnya regangan yang terjadi dalam arah
longitudinal dan lateral akan memiliki tanda yang berlawanan (positif dan negatif).
Perubahan dimensi dalam arah lateral selalu terjadi secara proporsional dengan
perubahan dimensi ke arah longitudinal. Konstanta yang menghubungkan antara
regangan ke arah lateral dan longitudinal disebut poisson’s ratio.
−𝜀𝑙𝑎𝑡𝑒𝑟𝑎𝑙
𝜗=
𝜀𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑𝑖𝑛𝑎𝑙

Dari Persamaan di atas dapat disimpulkan bahwa regangan lateral dapat

timbul tanpa adanya tegangan ke arah yang sama.

2.4 Hubungan Tegangan dan Regangan

Pada pelaksanaan Uji Tarik yang menggunakan Universal Testing Machine

dengan penambahan beban secara konstan maka akan terlihat pula terjadinya
perpanjangan batang, sehingga grafik dihasilkan grafik yang merupakan hubungan
antara laju penambahan beban dengan laju penambahan deformasi batang. Grafik
tersebut akan tersaji dalam bentuk linear sampai pada titik a yang merupakan batas
proporsional. Sampai pada batas ini bahan yang diuji masih mengikuti Hukum
Hooke yang menyatakan bahwa penambahan tegangan berbanding lurus

𝑡𝑒𝑔𝑎𝑛𝑔𝑎𝑛
secara linear dengan penambahan regangan atau = 𝑘𝑜𝑛𝑠𝑡𝑎𝑛.
𝑟𝑒𝑔𝑎𝑛𝑔𝑎𝑛

Konstanta tersebut lazim dilambangkan dengan huruf E yang disebut sebagai

Modulus Young atau Modulus Elastisitas, yang ditunjukkan sebagai kemiringan
(slope) dari diagram tegangan-regangan sampai pada batas proporsional. Sedikit

15
di atas titik a adalah titik b yang merupakan batas elastis. Jika beban yang telah
diterapkan sampai pada batas elastis ini dilepaskan lagi maka dimensi benda uji
akan kembali ke ukuran awalnya. Pada kenyataannya letak titik a dan b sangat
berdekatan sehingga akan sangat sulit membedakan keduanya. Secara matematis
hubungan antara tegangan dan regangan dapat dinyatakan dalam Persamaan berikut
:
𝑂
=𝐸
𝜀

Pada pelaksanaan uji tarik dapat dihitung pula besarnya pertambahan panjang
benda uji dengan Persamaan berikut :
𝑃 ∙ 𝐿0
∆𝐿 = 𝜀 ∙ 𝐿𝑜 =
𝐴∙𝐸

Apabila pengujian telah mencapai titik b dan jalannya pembebanan tetap

diteruskan maka akan dijumpai fenomena leleh sampai pada titik c baru terjadi
penambahan tegangan yang berarti kekuatan bahan bertambah secara progresif,
fenomena ini disebut sebagai strain hardening. Pada titik d beban maksimum
tercapai, sehingga disebut sebagai titik maksimum, mulai titik ini gejala necking
terlihat dengan mengecilnya dimensi lateral (luas tampang) sampai mencapai titik
e yang disebut sebagai titik putus.

Titik
leleh d atas

b e
c
Beban

a Titik leleh
bawah

Deformasi

Gambar 2.10. Hubungan Beban - Deformasi

16
 Diagram σ-ε
Kuat Tarik
sebenarnya
Maksimum d

e
Tegangan (σ)

b c Diagram σ-ε
a Teknis

Regangan (ε)

Gambar 2.11. Hubungan Tegangan – Regangan

Pada Gambar 2.11 terlihat dua grafik hasil uji tarik baja, diagram tegangan-
regangan teknis dihitung dengan anggapan luas tampang melintang (A) tetap,
sedangkan diagram tegangan-regangan sebenarnya memperhitungkan adanya
perubahan luas akibat fenomena necking.

2.4.1 Regangan dalam Sistem Tegangan Biaksial dan Triaksial

Sistem tegangan biaksial terjadi apabila dalam suatu sistem struktur bekerja
beban aksial dalam dua arah sumbu yang saling tegak lurus (Gambar 2.7),
sedangkan triaksial terjadi jika tegangan bekerja dalam tiga arah sumbu koordinat
(Gambar 2.12).

σX

Gambar 2.12Sistem Tegangan Biaksial

17
 Menurut Gambar 2.12, regangan total dalam arah sumbu x (εX), dipengaruhi

oleh tegangan ke arah sumbu X dan Y (σX dan σY), sehingga dengan menggunakan
hukum Hooke dan angka Poisson dapat ditentukan:

𝜎𝑥 𝜎𝑦
𝜀𝑥 = −𝜐
𝐸 𝐸

1
𝜀𝑥 = (𝜎 − 𝜐𝜎𝑦 )
𝐸 𝑥

1
𝜀𝑦 = (𝜎 − 𝜐𝜎𝑥 )
𝐸 𝑦

Gambar 2.13. Sistem Tegangan Triaksial

Selanjutnya dalam sistem tegangan triaksial yang ditunjukkan Gambar 2.13,

besarnya regangan total dalam semua arah dipengaruhi oleh besarnya tegangan σX,

σY dan σZ, sehingga diperoleh

1
𝜀𝑥 = (𝜎 − 𝜐(𝜎𝑦 − 𝜎𝑧 )
𝐸 𝑥

1
𝜀𝑦 = (𝜎 − 𝜐(𝜎𝑥 − 𝜎𝑧 )
𝐸 𝑦

18
 1
𝜀𝑧 = (𝜎 − 𝜐(𝜎𝑥 − 𝜎𝑦 )
𝐸 𝑧

Hubungan tegangan dan regangan dapat diketahui dengan jelas pada diagram
tegangan dan regangan yang didasarkan dari data yang diperoleh dari pengujian
tarik. Ini juga berlaku hukum hooke yang menyatakan tegangan sebanding dengan
regangan. Dan tegangan (stress) adalah beban dibagi dengan luas penampang
bahan dan regangan (strain) adalah pertambahan panjang dibagi panjang awal
bahan. Persamaannya sebagai berikut :
Stress = δ= F/A ; F = gaya tarikan ; A = luas penampang
Strain = ε =ΔL/L ; ΔL = pertambahan panjang ; L = panjang awal

Gambar 2.14Diagram tegangan regangan

Sumber : BJM Beumer, Ilmu Bahan Logam, Jilid 1, Bharata Karya
Aksara, Jakarta 1985. hal 12
Keterangan :
σP = Proporsional stress
= pertambahan tegangan sebanding dengan pertambahan regangan
σE = Elasticity stress = titik dimana terjadi deformasi elastis
σY = Yield stress
= tempat terjadinya penambahan regangan tanpa penambahan beban
σU = Ultimate stress
= tegangan maksimum yang dapat dicapai bahan
σB = Breaking stress
= titik dimana material tersebut patah

19
 Pada titik nol sampai batas proporsional, tegangan berbanding lurus dengan
regangan dan membentuk garis lurus yang curam (semakin curam garis tersebut
maka semakin kaku materialnya). Pada titk nol sampai yield point merupakan
daerah elastis. Pada titik yield material akan mengalami pertambahan regangan
tanpa disertai penambahan beban.

Untuk material tertentu umumnya tidak memperlihatkan batas yield yang jelas.
Maka untuk menentukannya digunakan metode offset. Dengan metode ini,
kekuatan ditentukan sebagai tegangan dimana bahan memperlihatkan batas
penyimpangan/deviasi tertentu dari keadaan proporsional tegangan dan regangan.

Gambar 2.15: Penentuan tegangan luluh dengan metode offset

Sumber : Timoshenko dan Gere, Mekanika Bahan, Erlangga, Jakarta
1987, hal 13
Cara metode offset adalah dengan menarik garis lurus sejajar dengan kurva
tegangan dan regangan (pada daerah proporsional) dan berjarak 0,002 atau 0,2%
dari 0. Garis tersebut akan memotong kurva tegangan dan regangan. Titik hasil
perpotongan tersebut adalah titik yield offset. Titik yield/luluh tersebut bukan dari
hasil pengujian sifat fisik bahan maka dinamakan titik luluh offset.
Pada kurva/diagram tegangan regangan terdapat 2 daerah yaitu daerah elastis (dari
0 sampai yield point) dan daerah plastis (dari yield sampai breaking point). Adapun
sifat mekanik dalam setiap daerah tersebut, yaitu :
Sifat Mekanik Pada Daerah Elastis

a. Kekuatan elastisitas = kemapuan untuk menerima beban tanpa terjadi

deformasi plastis.

20
 b. Modulus Young (Modulus elastisitas) = didefinisikan sebagai ukuran
kekakuan suatu material, semakin kecil regangan elastis yang terjadi, maka
semakin kaku material itu.
c. Modulus Resilience (Modulus kelentingan) = didefinisikan sebagai
kemampuan material untuk menyerap energi dari luar tanpa terdeformasi
plastis. Energi yang diserap untuk meregang satu satuan volume sampai
batas elastisnya.
d. Kekerasan = kemapuan material untuk menerima penetrasi dan gesekan.
Kekerasan berbanding dengan elasttisitas sehingga benda yang punya
elastisitas tinggi maka kekerasannya rendah

Secara Umum Sifat Mekanik dari Logam Dibagi Menjadi :

a). Batas proposionalitas (Proportionality Limit)

Adalah daerah batas dimana tegangan dan regangan mempunyai hubungan
proporsionalitas satu dengan lainnya. Setiap penambahan tegangan akan diikuti
dengan penambahan regangan secara proporsional dalam hubungan linier :
s=Ee

Batas elastis (Elastic limit)

Adalah daerah dimana bahan akan kembali kepada panjang semula bila tegangan
luar dihilangkan. Daerah proporsionalitas merupakan bagian dari batas elastik.
Bila beban terus diberikan tegangan maka batas elastis pada akhimya akan
terlampaui sehingga bahan tidak kembali seperti ukuran semula. Maka batas
elastis merupakan titik dimana tegangan yang diberikan akan menyebabkan
terjadinya deformasi plastis untuk pertama kalinya.
Kebanyakan material tenik mempunyai batas elastis yang hampir berhimpitan
dengan batas proporsionalitasnya.

21
Titik Luluh (Yield Point) dan Kekuatan Luluh (Yield Strength)

Adalah batas dimana material akan terus mengalami deformasi tanpa adanya
penambahan beban. Tegangan (stress) yang mengakibatkan bahan menunjukkan
mekanisme luluh ini disebut tegangan luluh (yield stress). Gejala luluh umumnya
hanya ditunjukkan oleh logam- logam ulet dengan struktur kristal BCC dan FCC
yang membentuk interstitial solid solution dari atom-atom karbon, boron, hidrogen
dan oksigen. Interaksi antar dislokasi dan atom-atom tersebut menyebabkan baja
ulet seperti mild steel menunjukan titik luluh bawah (lower yield point) dan titik
luluh atas (upper yield point).
Untuk baja berkekuatan tinggi dan besi tuang yang getas pada umumnya tidak
memperlihatkan batas luluh yang jelas. Sehingga digunakan metode offset untuk
menentukan kekuatan luluh material. Dengan metode ini kekuatan luluh
ditentukan sebagai tegangan dimana bahan memperlihatkan batas
penyimpangan/deviasi tertentu dari keadaan proporsionalitas tegangan dan
regangan.
Kekuatan luluh atau titik luluh merupakan suatu gambaran kemampuan bahan
menahan deformasi permanen bila digunakan dalam penggunaan struktural yang
melibatkan pembebanan mekanik seperti tarik, tekan, bending atau puntiran. Di
sisi lain, batas luluh ini harus dicapai ataupun dilewati bila bahan dipakai dalam
proses manufaktur produk-produk logam seperti proses rolling, drawing,
stretching dan sebagainya. Dapat dikatakan titik luluh adalah suatu tingkatan
tegangan yang tidak boleh dilewati dalam penggunaan struktural (in service) dan
harus dilewati dalam proses manufaktur logam (forming process).

Kekuatan Tarik Maksimum (Ultimate Tensile Strength)

Adalah tegangan maksimum yang dapat ditanggung oleh material sebelum

tejadinya perpatahan (fracture). Nilai kekuatan tarik maksimum tarik ditentukan
dari beban maksimum dibagi luas penampang.

22
Kekuatan Putus (Breaking Strength)

Kekuatan putus ditentukan dengan membagi beban pada saat benda uji putus
(Fbreaking) dengan tuas penampang awal (A0). Untuk bahan yang bersifat ulet
pada saat beban maksimum M terlampaui dan bahan terus terdeformasi hingga
titik putus B maka terjadi mekanisme penciutan (necking) sebagai akibat adanya
suatu deformasi yang terlokalisasi. Pada bahan ulet, kekuatan putus lebih kecil dari
kekuatan maksimum, dan pada bahan getas kekuatan putus sama dengan kekuatan
maksimumnya.

Keuletan (Ductility)

Adalah sifat yang menggambarkan kemampuan logam menahan deformasi hingga

tejadinya perpatahan. Pengujian tarik memberikan dua metode pengukuran
keuletan bahan yaitu :
• Persentase perpanjangan (Elongation) : e (%) = [(Lf-L0)/L0] x 100%
dimana : Lf = panjang akhir benda uji L0 = panjang awal benda uji
• Persentase reduksi penampang (Area Reduction)
R (%) = [(A1 – A0)/A0] x 100%
dimana : Af = luas penampang akhir A0 = luas penampang awal

Modulus Elastisitas (Modulus Young)

Adalah ukuran kekakuan suatu material, semakin besar harga modulus ini maka
semakin kecil regangan elastis yang terjadi, atau semakin kaku.

Modulus Kelentingan (Modulus of Resilience)

Adalah kemampuan material untuk menyerap energi dari luar tanpa terjadinya
kerusakan. Nilai modulus resilience (U) dapat diperoleh dari luas segitiga yang
dibentuk oleh area elastik diagram tegangan-regangan. Perumusannya : U = 0.5se
atau U = 0.5se2/E.

23
Modulus Ketangguhan (Modulus of Toughness)

Adalah kemampuan material dalam mengabsorb energi hingga terjadinva

perpatahan. Secara kuantitatif dapat ditentukan dari luas area keseluruhan di
bawah kurva tegangan-regangan hasil pengujian tarik.

Kurva Tegangan-Regangan Rekayasa dan Sesungguhnya

Kurva tegangan-regangan rekayasa (engineering) didasarkan atas dimensi awal

(luas area dan panjang) dari benda uji, sementara untuk mendapatkan kurva
tegangan-regangan sesungguhnya (true) diperlukan luas area dan panjang aktual
pada saat pembebanan setiap saat terukur. Pada kurva tegangan-regangan
rekayasa, dapat diketahui bahwa benda uji secara aktual mampu menahan
turunnya beban karena luas area awal Ao bernilai konstan pada saat perhitungan
tegangan σ = P/Ao. Sementara pada kurva tegangan-regangan sesungguhnya luas
area aktual adalah selalu turun hingga terjadinya perpatahan dan benda uji mampu
menahan peningkatan tegangan karena σ = P/A.

24
 3 BAB III
TITIK BERAT DAN MOMEN INERSIA

Pada bab ini berisi tentang titik berat penampang

berbentuk teratur dan penampang gabungan dengan
Deskripsi Singkat : metode analitis dan metode grafis . Momen inersia
sebuah penampang teratur juga akan dibahas dalam bab
ini.
Mata Kuliah
:
Prasyarat
Wajib/Pilihan : Wajib
Praktik Studio : Tidak ada
Praktikum : Tidak ada
Tujuan spesifik mata kuliah
Mahasiswa diharapkan mampu menetukan dan
Tujuan :
menghitung titik berat dan momen inersia
Capaian (a) Kemampuan untuk menganalisa titik berat dan
:
Pembelajaran momen inersia.
1. Titik berat
Topik yang dibahas
2. Momen Inersia

Dalam analisis struktur, khususnya mekanika bahan sering kali muncul

kebutuhan untuk mendefinisikan sifat-sifat geometris (geometrical properties)
bidang datar yang digunakan. Misalnya, beban aksial yang bekerja pada suatu
batang akan menimbulkan intensitas gaya (tegangan) yang dihitung sebagai besaran
gaya per satuan luas penampang, sehingga muncul kebutuhan untuk menentukan
luas tampang datar dalam perhitungan tegangan.
Bahasan materi dalam bagian ini mencakup penyajian formulasi dan langkah
penghitungan beberapa sifat geometris bidang datar. Sifat-sifat geometris tampang

25
datar (cross-sectional properties) yang sering diterapkan dalam mekanika bahan di
antaranya; luas, momen statis dan momen inersia.
Luas tampang (A) merupakan luas bidang datar yang dihitung menurut fungsi
sumbu X dan Y, mewakili luas tampang melintang elemen struktur yang
menanggung beban di atasnya.

dx dA
(X0, Y0)
dy

Sy

Sx

Gambar 3.1 Luasan Tampang Datar

3.1 Titik Berat
Titik berat atau pusat suatu luasan adalah suatu titik dimana luasan
terkonsentrasi dan tetap meninggalkan momen yang tidak berubah terhadap
sembarang sumbu. Pada umumnya letak titik berat dinyatakan sebagai jarak
pada koordinat “x” dan y’.
Titik berat suatu penampang dapat dipandang sebagai sebuah titik, yang
jika seluruh permukaan dipusatkan (lumped) di sana, akan memberikan
momen statis yang nilainya sama terhadap kedua sumbu atau terhadap sumbu
manapun juga, dengan kata lain momen statis suatu penampang terhadap
semua garis yang melalui pusat berat penampang selalu bernilai nol.

26
 Sb y

X
dF

Xo O
y

yo

Sb x

Gambar 3.2 Titik berat luasan

dF = suatu bagian kecil dari luas

x, y = koordinat dari dF
x, y = koordinat dari dF
O = Titik berat luas total F
xo, yo = koordinat titik berat

Maka :
F.yo = ∫ 𝑦. 𝑑𝐹

∫ 𝑦.𝑑𝐹
yo =
𝐹
∫ 𝑥.𝑑𝐹
xo =
𝐹

27
Beberapa Bentuk Teratur :

O 1/2h 2/3h

1/2h 1/3h
1/3b
1/2b 1/2b

2/3h

1/3h

R R

Gambar 3.3Titik berat benda beraturan

Untuk luasan bidang yang tersusun atas n sub‐luasan Fi, dengan masing ‐ masing
koordinat “x” dan “y” seperti terlihat di gambar berikut ini:

Gambar 3.4Bentuk penampang gabungan

diketahui, titik berat dapat ditentukan dengan cara menganggap luasan penampang
sebagai berat. Kemudian berdasarkan jumlah momen dari bagian‐bagian luasan

28
penampang terhadap garis sembarang sama dengan momen keseluruhan
penampang terhadap garis yang sama, maka letak titik berat dapat ditentukan :
𝐹1.𝑦1+𝐹2.𝑦2+...+𝐹𝑛.𝑦𝑛
yo = ∑𝐹
𝐹1.𝑥1+𝐹2.𝑥2+...+𝐹𝑛.𝑥𝑛
xo = ∑𝐹
Untuk mencari titik berat dari penampang gabungan, dapat digunakan dua metode,
yaitu metode analitis dan metode grafis.
3.1.1 Metode Analitis:

Metode analitis adalah adalah cara melukiskan dan menentukan hasil

penjumlahan vektor (resultan) melalui proses penguraian vektor menjadi vektor-
vektor komponennya. Jadi, dengan menggunakan metode analitis kita tidak hanya
mengetahui resultan vektor secara grafis tetapi juga dapat mengetahui besar dan
arah vektor resultan secara kuantitatif.

Sb y

F2 F1

0 SbX
y3

y2 yo

y1 F3 Sb xo
X1
X3
X2

X0 Sb yo

Gambar 3.5Titik berat metode Analisis

29
Langkah – langkah:

1. Luasan dibagi-bagi, F1, F2, F3 dengan titik berat masing-masing titik 1, 2, 3

2. Tarik sumbu Xo ( Horizontal ) dan sumbu yo ( Vertikal ) sembarang.
3. Ukur x1,y1, x2,y2, x3,y3, ( titik berat 1, 2, 3 ke sumbu xo dan yo )
4. Misal ditentukan titik berat luas total adalah 0 ( xo,yo )

𝐹1.𝑥1+𝐹2.𝑥2+𝐹3.𝑥3
5. xo =
𝐹1+𝐹2+𝐹3

𝐹1.𝑦1+𝐹2.𝑦2+𝐹3.𝑦3
yo =
𝐹1+𝐹2+𝐹3

3.1.2 Metode Grafis

Metode grafis adalah cara melukiskan penjumlahan dua vektor atau lebih
berdasarkan besar dan aranya membentuk suatu bidang datar. Jadi, dengan
menggunakan metode grafis kita hanya bisa menggambarkan hasil penjumlahan
atau resultan vektor tanpa tahu besar dan arahnya secara kuantitatif.

Penentuan sumbu X:
1. Luas F1, F2, F3 diwakili oleh vector F1, F2, & F3 dengan arah horizontal.
2. Buat diagram polygon gaya F1, F2, & F3
3. Buat diagram batang
4. Gambar polygon batang pada tampang didapat letak F ( resultan F1, F2, & F3 )
disitulah sumbu X

Penentuan sumbu Y:
( Sama dengan diatas )

30
MENENTUKAN SUMBU X

B
F
sbx F3 F2 F1
F2 C 3 2 0
1
F3
D
E
POLIGON GAYA &
DIAGRAM KUTUB

MENENTUKAN SUMBU Y

sby

0
F1

F1
A
1
F2 F3
B S POLIGON GAYA &
C F2 DIAGRAM KUTUB

D
2

F3
E 3

POLIGON BATANG ABCDE

31
Contoh :
1. Diketahui sebuah penampang persegi dengan ukuran sesuai gambar.Hitung titik
berat penampang.

10

Penyelesaian:

O 4

5 5
Titik berat arah x dan y sebagai berikut:
1 1
𝑥= 𝑏 𝑦= ℎ
2 2
1 1
𝑥= 10 𝑦= 8
2 2

𝑥=5 𝑦=4

32
2. Diketahui penampang gabungan berbentuk seperti gambar berikut ini.

10

40 `
` 30
F1
20

F2 10

Tentukan Titik berat penampang gabungan tersebut.

Penyelesaian:
10

40 `
` 30
F1
20
20
F2 10
5
20
5
𝑭𝟏 = 𝟏𝟎𝒙𝟒𝟎 = 𝟒𝟎𝟎𝒄𝒎𝟐
𝑭𝟐 = 𝟐𝟎𝒙𝟏𝟎 = 𝟐𝟎𝟎𝒄𝒎𝟐
𝐹1. 𝑥1 + 𝐹2. 𝑥2
𝑥0 =
𝐹1 + 𝐹2
𝟒𝟎𝟎𝒙𝟓 + 𝟐𝟎𝟎𝒙𝟐𝟎
𝒙𝟎 =
𝟒𝟎𝟎 + 𝟐𝟎𝟎
𝟐𝟎𝟎𝟎 + 𝟒𝟎𝟎𝟎
𝒙𝟎 =
𝟔𝟎𝟎
𝟔𝟎𝟎𝟎
𝒙𝟎 =
𝟔𝟎𝟎
𝒙𝟎 = 𝟏𝟎 𝒄𝒎

33
 𝐹1. 𝑦1 + 𝐹2. 𝑦2
𝑦0 =
𝐹1 + 𝐹2

𝟒𝟎𝟎𝒙𝟐𝟎 + 𝟐𝟎𝟎𝒙𝟓
𝒚𝟎 =
𝟒𝟎𝟎 + 𝟐𝟎𝟎
𝟖𝟎𝟎𝟎 + 𝟏𝟎𝟎𝟎
𝒚𝟎 =
𝟔𝟎𝟎
𝟗𝟎𝟎𝟎
𝒚𝟎 =
𝟔𝟎𝟎
𝒚𝟎 = 𝟏𝟓 𝒄𝒎
Jadi titik berat penampang adalah : (10; 15)

Latihan:
Hitung titik berat penampang berikut:

F2
100
100 F1 F3
80

20 20
100
30
35 35

100

35 35
30
100

34
 3.2 MOMEN INERSIA SUATU TAMPANG (I)
Umum

Sb y
Luasan
Tampang F
X
dF

Sb x

dF = suatu bagian kecil dari luas tampang F

x = absis dari dF
y = ordinat dari dF
ρ = jarak dF ke titik sumbu

Momen inersia suatu luasan elemen terhadap suatu sumbu di dalam bidang luasan
diberikan dengan produk luasan elemen dan kuadrat jarak (tegak lurus)antara
elemen dengan sumbu.
Momen inersia disebut juga dengan momen kelembaman. Data momen inersia
suatu penampang dari struktur diperlukan pada perhitungan-perhitungan tegangan
lentur, tegangan geser, tegangan torsi dan sebagainya . Adapun momen inersia
adalah suatu sifat kekakuan yang ditimbulkan perkalian luas dengan kuadrat jarak
ke suatu garis lurus atau sumbu. Momen inersia dilambangkan dengan I

Ada dua macam momen inersia yaitu

a. Momen Inersia linier yaitu momen inersia terhadap suatu garis lurus atau sumbu.
Jika terhadap sumbu x adalah Ix dan jika terhadap sumbu y adalah Iy
b. Momen inersia polar yaitu momen inersia terhadap suatu titik perpotongan dua garis
lurus atau sumbu. Dengan kata lain, bahwa inersia polar adalah jumlah momen

35
inersia linier terhadap sumbu x dan sumbu y . Momen inersia polar dilambangkan
dengan Ip

Momen inersia elemen terhadap sumbu x adalah dlx = y2dF dan terhadap sumbu y
adalah dly = x2dF.
Ix = momen inersia tampang terhadap sumbu x
= ∫ y 2 dF
Iy = momen inersia tampang terhadap sumbu y
= ∫ 𝑥 2 𝑑𝐹
Ip = momen inersia tampang terhadap titik pusat O
= ∫ ρ2 𝑑𝐹
Sxy = momen
= ∫ 𝑥𝑦 𝑑𝐹
Ρ = 𝑥 2 + y2
Ip = ∫ ρ2 𝑑𝐹 = ∫ 𝑥 2 𝑑𝐹 + ∫ y 2 dF
Ip = I𝑥 + Iy

JADI
RUMUS DASAR
Ix = ∫ y 2 dF
MOMEN INERSIA
Iy = ∫ 𝑥 2 𝑑𝐹
Ip = ∫ ρ2 𝑑𝐹 = I𝑥 + Iy
Sxy = ∫ 𝑥𝑦 𝑑𝐹

Dimensi I = 𝑐𝑚4

3.2.1 Bila Titik Berat Tampang Berimpit Dengan Titik Pusat O.

Untuk penampang gabungan (penampang yang terdiri dari minimal 2 bentuk
penampang teratur) dalam mencari inersia secara manual harus melewati beberapa
tahap perhitungan.

36
a. Untuk mempermudah balok T di bagi 2 segmen yaitu bagian atas
memanjang arah horizontal dan segmen yang kedua adalah yang
memanjang vertikal
b. Cari titik berat atau titik keseimbangan balok penampang T tersebut dengan
cara :
1. Luasan masing-masing segmen dikali dengan jarak titik tengah masing-
masing kesumbu yang di tinjau. Jumlahkan semuanya kemudian bagi
dengan luas total penampang
2. setelah menemukan titik seimbang penampang maka akan diketahui d1
dan d2
3. Selanjutnya tinggal masukkan ke rumus (1/12 x b x h pangkat 3) +
(Luasan masing-masing x dengan jarak d pangkat 2) masing-masing
segmen.
4. setelah itu jumlahkan dari semua segmen maka hasilnya adalah Inersia
penampang

Sb y
Sb y
X
X0 X
dF
y
Sb x
Y
y0

Sb x

Gambar 3.6Bila Titik brat berimpit dengan Titik Pusat O

Ix’ = ∫ 𝑦′2 𝑑𝐹 = ∫(𝑦 + 𝑦𝑜)2 𝑑𝐹

= ∫(𝑦 2 + 2𝑦𝑜. 𝑦 + 𝑦𝑜2 ) 𝑑𝐹

37
 ∫ 𝑦=2 𝑑𝐹
=Ix’ Ix + 𝑦𝑜 2 .∫𝐹𝑦𝑑𝐹 + ∫ 𝑦𝑜2 𝑑𝐹
+ 2𝑦𝑜
=Iy’ =
Ix Iy ++𝑥𝑜 2 (0)
2yo.𝐹 + 𝑦𝑜2 . 𝐹

∫ 𝑥 ′ 𝑦 ′ = ∫ 𝑥 ′ . 𝑦 ′ 𝑑𝐹 = ∫(𝑥 + 𝑥𝑜)(𝑦 + 𝑦𝑜)𝑑𝐹

= ∫(𝑥𝑦 + 𝑦𝑜 . 𝑥 + 𝑥𝑜 . 𝑦 + 𝑥𝑜 . 𝑦𝑜) 𝑑𝐹
= ∫ 𝑥𝑦 𝑑𝐹 + 𝑦𝑜 ∫ 𝑥 𝑑𝐹 + 𝑥𝑜 ∫ 𝑦 𝑑𝐹 + 𝑥𝑜 . 𝑦𝑜 ∫ 𝑑𝐹
= ∫ 𝑥𝑦 + 0 + 0 + 𝑥𝑜 . 𝑦𝑜 . 𝐹

∫ 𝑥 ′ 𝑦 ′ = ∫ 𝑥𝑦 + 𝑥𝑜 . 𝑦𝑜 . 𝐹

I𝜌’ = ∫ 𝜌′ 𝑑𝐹 = 𝐼𝑥 ′ + 𝐼𝑦 ′
= Ix + 𝑦𝑜2 𝐹 + 𝐼𝑦 + 𝑥𝑜2 𝐹

I𝜌′ = 𝐼𝑥 + 𝐼𝑦 + (𝑥𝑜 2 + 𝑦𝑜 2 )𝐹

Ix, Iy, I𝜌, ∫ 𝑥𝑦 = Momen Inersia pribadi ke sumbu pusat (titik berat)

3.2.2 Momen Inersia penampang Persegi

Mencari Ix :
a Sb y
dF

dy h/2
y
0 Sb x

h/2

Sb x
b/2 b/2

dF = b.dy

38
− h⁄2 ≤ y ≤ h⁄2
h⁄
𝐼𝑥 = ∫−h⁄2 y 2 dF
2
h⁄
2

𝐼𝑥 = ∫ y 2 . b. dy
−h⁄2

b. y 2 1⁄2 h
𝐼𝑥 = | |
3 − 1⁄ h
2
bh3 bh3
𝐼𝑥 = ( ) − (− )
24 24
1
𝐼𝑥 = bh3
12

Mencari Iy:

b Sb y
dx dF

h/2
0 Sb x

h/2

b/2 b/2

Sb y

dF = h . dx

− b⁄2 ≤ x ≤ b⁄2

39
 b⁄
𝐼𝑦 = ∫−b⁄2 x 2 dF
2
b⁄
2

Iy = ∫ x 2 . h. dx
−b⁄2

h x 2 b⁄2
𝐼𝑦 = | |
3 − b⁄
2
1
𝐼𝑦 = hb3
12

Bila sumbu 𝒙′ //𝒙 berimpit dengan alas (gambar a)

𝐡 𝐛𝐲 𝟑 𝐡 𝟏
Ix’ = ∫𝟎 𝐛𝐲 𝟐 𝐝𝐲 = | | = 𝐛𝐡𝟑
𝟑 𝟎 𝟑

Atau dengan rumus Ix’ = Ix + yo2 F

1
Ix = bh3
12

yo = 1⁄2 h
F = b.h
1 1
Ix’ =
12
bh3 + ( h)2 (b. h)
2
4 1
= bh3 = bh3
12 3

Bila sumbu 𝒚′ //𝒚 berimpit dengan sisi kiri ( gambar b )

𝐛 𝐡𝐱 𝟑 𝐛 𝟏
Iy’ = ∫𝟎 𝐱 𝟐 . 𝐡 𝐝𝐱 = | | = 𝐡𝐛𝟑
𝟑 𝟎 𝟑

Atau dengan rumus Iy’ = Iy + xo2 . F

1 1
Iy’ = hb3 + ( b)2 (b. h)
12 2
4
= hb3
12
1
= hb3
3

40
3.2.3 Momen Inersia Penampang Segitiga

b
sb x

dF
dy 2/3h
y sb x
1/3h
sb x
b

sb x II alas
dF = b’dy
2⁄ h−y
3
=
h

y
b’ = b (2⁄3 − ⁄h)

− 1⁄3 h ≤ y ≤ 2⁄3 h
2⁄ h 2⁄ h y
Ix = ∫−1⁄3 h y 2 dF = ∫−1⁄3 h y 2 { b(2⁄3 − ⁄h)}dy
3 3
2
⁄ h by3
= ∫−1⁄3 h (2⁄3 by 2 − ) dy
3 h

2by3 by4 2⁄ ℎ
=| − 3
|
9 4h −1⁄3ℎ

16 bh3 16 bh4 2 bh3 bh4

=( − ) − (− − 324 h)
243 324 h 243
18 15
=( − ) bh3
243 324
bh3 18 15
= 81
( − )
3 4
bh3 9
= ( )
81 4
1
= bh3
36

Bila sb x’ // sb x berimpit dengan alas

41
 Ix’ = Ix + yo2 . F (RUMUS)

bh3 + (1⁄3 h)2 . ( )

1 bh
=
36 2
1 1 1
= bh3 + bh3 = bh3
36 18 12

Bila sb” // sb x lewat puncak

Ix” = Ix + yo2 . F

bh3 + (2⁄3 h)2 . ( )

1 bh
=
36 2
1 4 1
= bh3 + bh3 = bh3
36 18 4

3.2.4 Momen Inersia Lingkaran

sby
dx
dF
b ds
dy
y = R Cos α
α α dα
sbx
R sin α

y = R cos x ds = R . dx
dy = ds . sin 𝛼 = R sin 𝛼 𝑑𝛼
b = 2 R sin 𝛼
y = R cos α
dF = b . dy
= 2𝑅 2 sin2 𝛼 𝑑𝛼
Ix = ∫ 𝑦 2 𝑑𝐹
𝜋
= ∫0 (𝑅2 cos 2 𝛼) (2 𝑅2 sin2 𝛼) 𝑑𝛼
𝜋
= 2 𝑅4 ∫0 sin2 𝛼 cos 2 𝛼 𝑑𝛼

42
 𝜋
= 2 𝑅4 ∫0 (1⁄2 sin2α)2 1⁄2 𝑑 (2𝛼)
2 𝑅4 𝜋
=
8
∫0 (sin2α)2 𝑑 (2𝛼)
𝑅4 𝜋 1−cos 4𝛼 1
=
4
∫0 ( 2
) . 2 𝑑 (4𝛼)
𝑅4 𝜋
=
16
∫0 (1 − cos 4𝛼) 𝑑(4𝛼)
𝑅4
= |4𝛼 − cos 4𝛼 | 𝜋0
16
𝑅4
= {(4𝜋 − 0) − (0 − 0)}
16
𝜋𝑅 4
=
4

KARENA SIMETRIS
𝜋𝑅 4
Iy = Ix =
4

Momen Inersia terhadap sumbu yang melaui titik berat penampang:

a. Empat persegi Panjang

43
b. Segitiga sama kaki

c. Segitiga siku – siku

d. Segitiga tidak sama kaki

44
 e. Lingkaran

f. Setengah Lingkaran

Contoh Soal:
1. Diketahui penampang gabungan berbentuk seperti gambar berikut ini.

10

40 `
` 30
F1
20

F2 10

Tentukan Momen Inersia arah x dan arah y (Ix dan Iy) penampang gabungan
tersebut.
Penyelesaian:

45
 Sb y

10

40 `
` 30
F1
20
Sb x
20
F2 10 15
5
20
5
10
𝑭𝟏 = 𝟏𝟎𝒙𝟒𝟎 = 𝟒𝟎𝟎𝒄𝒎𝟐
𝑭𝟐 = 𝟐𝟎𝒙𝟏𝟎 = 𝟐𝟎𝟎𝒄𝒎𝟐
𝐹1. 𝑥1 + 𝐹2. 𝑥2
𝑥0 =
𝐹1 + 𝐹2
𝟒𝟎𝟎𝒙𝟓 + 𝟐𝟎𝟎𝒙𝟐𝟎
𝒙𝟎 =
𝟒𝟎𝟎 + 𝟐𝟎𝟎
𝟐𝟎𝟎𝟎 + 𝟒𝟎𝟎𝟎
𝒙𝟎 =
𝟔𝟎𝟎
𝟔𝟎𝟎𝟎
𝒙𝟎 =
𝟔𝟎𝟎
𝒙𝟎 = 𝟏𝟎 𝒄𝒎
𝐹1. 𝑦1 + 𝐹2. 𝑦2
𝑦0 =
𝐹1 + 𝐹2
𝟒𝟎𝟎𝒙𝟐𝟎 + 𝟐𝟎𝟎𝒙𝟓
𝒚𝟎 =
𝟒𝟎𝟎 + 𝟐𝟎𝟎
𝟖𝟎𝟎𝟎 + 𝟏𝟎𝟎𝟎
𝒚𝟎 =
𝟔𝟎𝟎
𝟗𝟎𝟎𝟎
𝒚𝟎 =
𝟔𝟎𝟎

46
𝒚𝟎 = 𝟏𝟓 𝒄𝒎
Jadi titik berat penampang adalah : (10; 15)

Sb y

`
`
5 F1
Sb x
20 10
5 F2 15
20
5 5
10
10

𝐼𝑥 = 𝐼𝑥1 + 𝐼𝑥2
1
𝐼𝑥1 = 𝑏 × ℎ3 + (𝑦1 × 𝐹1 )
12
1
𝐼𝑥1 = 10 × 403 + (52 × 400)
12
𝐼𝑥1 = 53333,33 + 10000
𝐼𝑥1 = 63333,33 𝑐𝑚4
1
𝐼𝑥2 = 𝑏 × ℎ3 + (𝑦2 × 𝐹2 )
12
1
𝐼𝑥2 = 20 × 103 + (102 × 200)
12
𝐼𝑥2 = 1666,67 + 20000
𝐼𝑥2 = 3666,67 𝑐𝑚4
Maka

47
𝐼𝑥 = 𝐼𝑥1 + 𝐼𝑥2
𝐼𝑥 = 6333,33 + 3666,67
𝐼𝑥 = 10000 𝑐𝑚4

𝐼𝑦 = 𝐼𝑦1 + 𝐼𝑦2
1
𝐼𝑦1 = ℎ × 𝑏 3 + (𝑥 21 × 𝐹1 )
12
1
𝐼𝑦1 = 40 × 103 + (52 × 400)
12
𝐼𝑦1 = 3333,33 + 10000
𝐼𝑦1 = 13333,33 𝑐𝑚4
1
𝐼𝑦2 = ℎ × 𝑏 3 + (𝑥 2 2 × 𝐹2 )
12
1
𝐼𝑦2 = 10 × 203 + (102 × 200)
12
𝐼𝑦2 = 6666,67 + 20000
𝐼𝑦2 = 26666,67 𝑐𝑚4
Maka
𝐼𝑦 = 𝐼𝑦1 + 𝐼𝑦2
𝐼𝑦 = 13333,33 + 26666,67
𝐼𝑦 = 40000 𝑐𝑚4

48
Latihan
1. Suatu balok yang memiliki bentuk tampang T, dengan ukuran yang
tercantum pada Gambar berikut. Hitung nilai momen inersia ekstrim dari
tampang balok tersebut.

I 10 cm
dy2
II
dy1 Y1
Y0 75 cm
Y2

45 cm 30 cm 45 cm

49
 4 BAB IV
TEGANGAN NORMAL

Deskripsi Singkat : Pada bab ini berisi tentang Analisa Tegangan Normal
Mata Kuliah
:
Prasyarat
Wajib/Pilihan : Wajib
Praktik Studio : Tidak ada
Praktikum : Tidak ada
Tujuan spesifik mata kuliah
Mahasiswa diharapkan mampu menganalisa tegangan
Tujuan :
dan deformasi normal akibat beban.
Capaian (a) Kemampuan untuk menganalisa tegangandan
:
Pembelajaran deformasi normal
1. Tegangan normal
Topik yang dibahas
2. Deformasi normal

4.1 Tegangan normal

Tegangan normal adalah besaran yang timbul akibat gaya normal (N) pada
suatu tampang balok yang tersebar secara merata pada luasnya (Ϝ)
Rumus : 𝜎𝑛 = Tegangan Normal
Ν
𝜎𝑛 =
Ϝ Ν = Gaya Normal
Ϝ = Luas Tampang
Bila N tarik maka 𝜎𝑛 positif
N tekan maka 𝜎𝑛 negatif

4.2 Deformasi Normal

Suatu batang lurus AB
p sepanjang L ditarik
A B B’
𝐿 ∆𝐿

50
 oleh gaya normal ρ
memanjang ∆L

𝜌
Hukum Hooke : 𝜌. 𝐿 ↪ 𝜎 =
∆𝐿 = Ϝ
Ε. 𝐹

𝜎. 𝐿
∆𝐿 =
Ε
∆𝐿 𝜎 ∆𝐿
= ↪ = ℇ
𝐿 Ε 𝐿
σ
ℇ= ℇ = specific ukur
Ε

𝜎 = ℇ. Ε ↪ ∆𝐿 = ℇ. 𝐿

∆L = perubahan panjang
L = panjang mula-mula
𝜌 = gaya normal
Ε = modulus elastis
Ϝ = luas tampang yang konstan
Contoh soal :

1.
P
Suatu batang prismatis engan
penampang berubah Ϝ1 dan Ϝ2 dan
EF1 L1 beban tetap ρ
𝜎1 , 𝜎2 = ?
∆L1 , ∆L2 = ?
𝜌 𝜌.𝐿1 𝜎1 .𝐿1
𝜎1 = ∆𝐿1 = =
EF2 L2 ,
Ϝ1 Ε.Ϝ1 Ε
𝜌 𝜌.𝐿2 𝜎2 .𝐿2
𝜎2 = , ∆𝐿2 = =
Ϝ2 Ε.Ϝ2 Ε

Jadi ∆𝐿 = ∆𝐿1 + ∆𝐿2

51
 𝜎1 . 𝜎2
∆𝐿 = 𝐿1 + 𝐿2
Ε Ε

∆𝐿 = ℇ1 . 𝐿1 + ℇ2 . 𝐿2

2.
Gaya normal tetap = ρ (beban sendiri
P
diabaikan)
Fa
Fa= luas tampang atas
Fb = luas tampang bawah
Luas tampang berubah secara teratur
h
∆ℎ = ?
Fb

O = titik puncak fiktif

O
F : Fb = y2 : yb2
𝑦2
Ϝ = ( 2 ) Ϝ𝑏
ya 𝑦𝑏
y Fa yb 𝜎 =
𝜌
=
𝜌
.
𝑦𝑏 2
Ϝ Ϝ𝑏 𝑦2

F h 𝜎
dy 𝑑(∆ℎ) = . 𝑑𝑦
Ϝ
(perpendekan pada bagian dy)
Fb

𝜌. 𝑦𝑏 2 1
𝑑(∆ℎ) = . 𝑑𝑦
Ε. Ϝ𝑏 𝑦 2

52
 𝑦𝑏
𝜌. 𝑦𝑏 2 1
∆ℎ = ∫ 2 𝑑𝑦
Ε. Ϝ𝑏 𝑦
𝑦𝑎

𝜌. 𝑦𝑏 2 1 𝑦
∆ℎ = | − |𝑦𝑎𝑏
Ε. Ϝ𝑏 𝑦
𝜌. 𝑦𝑏 2 1 1
∆ℎ = ( − )
Ε. Ϝ𝑏 𝑦𝑎 𝑦𝑏
𝜌. 𝑦𝑏 2 𝑦𝑏 − 𝑦𝑎
∆ℎ = ( )
Ε. Ϝ𝑏 𝑦𝑎 𝑦𝑏
𝜌. 𝑦𝑏 . ℎ 𝜌
∆ℎ = = .ℎ
Ε. Ϝ𝑏 . 𝑦𝑎 Ε√𝑦𝑎 𝑦𝑏

3.
P F
Misal berat sendiri G
y
Luas tampang F tetap
dy
Berat sendiri berubah secara teratur

h
Tampang sejauh y menahan beban
Q 𝑦
𝜌= 𝐺
ℎ
𝜌 𝐺. 𝑦
𝜎 = =
Ϝ Ϝ. ℎ
𝜎 𝐺. 𝑦
𝑑(∆ℎ) = 𝑑𝑦 = 𝑑𝑦
Ε Ε. Ϝ. ℎ
ℎ
𝐺
∆ℎ = ∫ 𝑦 𝑑𝑦
Ε. Ϝ. ℎ
0
𝐺 1
∆ℎ = | 𝑦 2 ]ℎ0
Ε. Ϝ. ℎ 2

53
 𝐺ℎ2
∆ℎ =
2. Ε. Ϝ. ℎ
1 𝐺. ℎ
∆ℎ =
2 Ε. Ϝ

1. D Suatu balok ABC dengan

sendi di A. Di B digantung
dengan batang BD.
ρ = 1,2 T
0,5 m p
tan α = ¾
∝ sin α = 3/5
A
0,8 m
B 0,4 m cos α = 4/5
Tentukan :
• Reaksi di D
• Tentukan gaya normal batang BD
• Bila batang BD dari besi bulat dengan 𝜎 = 1400 kg/cm2. Berapa
luas yang dibutuhkan dan diameter minimum
• Dengan diameter yang dipakai berapa tegangan yang timbul bila
Ebesi = 2100000 kg/cm2. Berapa pertambahan panjang yang ada
(∆L)

0,8 m 0,4 m
𝛴𝑚𝑎 = 0

D
𝜌. 1,2 − 𝑅𝐷 . 𝛼 = 0
(1,2.1,2) − 𝑅𝐷 . 0,8𝑠𝑖𝑛𝛼 = 0
0,6 m 1,44 − 0,48 𝑅𝐷 = 0
𝑅𝐷 = 3,00 𝑇

P ( cara analisa )

∝ B
A ( cara grafis )
C
0,3 m

54
 E
Diagram keseimbangan gaya
P
ρ = 1,2 cm = 1,2 T
RA = 2,5 cm = 2,5 T
RD = 3 cm = 3 T
NBD = RD = 3 ton

Mencari luas & diameter

𝑁
𝜎=
Ϝ
3000
1400 =
Ϝ
Ϝ = 2,143 𝑐𝑚2
1
Ϝ= 𝜋𝐷2
4
4Ϝ
𝐷2 =
𝜋

4Ϝ
𝐷= √
𝜋

4. 2,143
𝐷= √
3,14

𝐷 = 1,7 𝑐𝑚

Kontrol tegangan yang timbul

𝑁𝐵𝐷 1000
𝜎= =
Ϝ 1
𝜋(1,72 )
4
𝑘𝑔
𝜎 = 1322 2
𝑐𝑚
𝑁𝐵𝐷 . 𝐿𝐵𝐷 3000 . 100
∆𝐿 = =
Ε .Ϝ 1
2100000 . 𝜋(1,72 )
4
Δ𝐿 = 0,063 𝑐𝑚

55
Latihan :

56
 5 BAB V
TEGANGAN LENTUR

Pada bab ini membahas tentang Tegangan lentur baik

Deskripsi Singkat : tegangan lentur akibat momen positif dan momen
negative.
Mata Kuliah
:
Prasyarat
Wajib/Pilihan : Wajib
Praktik Studio : Tidak ada
Praktikum : Tidak ada
Tujuan spesifik mata kuliah
Mahasiswa diharapkan mampu menganalisa tegangan
lentur dan diagram tegangan lentur suatu penampang.
Tujuan :
Mahasiswa juga mampu menghitung gaya momen dan
gaya lintang suatu balok.
Capaian (a) Kemampuan untuk menganalisa tegangan lentur dan
:
Pembelajaran diagram tegangan lentur
1. Tegangan lentur
Topik yang dibahas
2. Balok di atas dua perletakan (pengulangan)

5.1 Tegangan Lentur

Tegangan Lentur adalah tegangan yang diakibatkan oleh bekerjanya momen
lentur pada suatu konstruksi di suatu penampang. Pembebanan yang bekerja pada
balok menyebabkan balok melentur, sehingga sumbunya terdeformasi membentuk
lengkungan yang disebut kurva defleksi (lendutan) balok. Defleksi suatu balok di
sembarang titik di sepanjang sumbu balok merupakan peralihan titik tersebut dari
posisi semula, diukur dalam arah y.
Elemen logitudinal dari suatu balok hanya mengalami tarik atau tekan, maka
kita dapat menggunakan kurva tegangan-regangan bahan tersebut untuk

57
menentukan tegangan kalau diketahui regangan. Tegangan bekerja di seluruh
bagian penampang dari suatu balok dan intensitasnya bervariasi bergantung pada
bentuk diagram tegangan-regangan dan dimensi penampang. Sumbu netral suatu
balok, selalu melewati pusat berat suatu penampang apabila bahannya mengikuti
hukum Hooke dan tidak ada gaya aksial yang bekerja di penampang tersebut,
sehingga kita mudah menetukan sumbu netral.
Balok dengan sumbu y adalah sumbu simetri, karena itu sumbu y juga
melewati pusat berat. Dengan demikian, pusat sumbu koordinat 0 terletak di pusat
berat penamapang. Distribusi tegangan untuk kasus dimana momen lentur M adalah
positif dan balok melentur dengan kelengkungan positif. Apabila kelengkungan
adalah positif, maka tegangan σx adalah negatif (tekan) di atas permukaan netral dan
positif (tarik) di bawahnya, sebagaimana diperlihatkan pada gambar berikut ini:

Akibat momen positif

P
dx dx
Ea Mx (positip)
x ya tertekan
y Garis netral
yb tertarik

+
Mx Eb

Gambar 5.1 Tegangan Lentur akibat momen positif

- serat tepi atas tertekan (memendek)

- Serat tepi bawah tertarik (memanjang)
Distribusi tegangan untuk kasus dimana momen lentur M adalah negative dan balok
melentur dengan kelengkungan negatif. Apabila kelengkungan adalah negatif,
maka tegangan σx adalah positif (tarik) di atas permukaan netral dan negtif (tekan)
di bawahnya, sebagaimana diperlihatkan pada gambar berikut ini:

58
Akibat momen negatif
P
dx

dx
x Ea
ya tertarik
y Garis netral
- yb tertekan
Mx Eb Mx (Negatif)

Gambar 5.2 Tegangan Lentur Akibat Momen Negatif

- serat tepi atas tertarik (memanjang)
- Serat tepi bawah tertekan (memendek)

Beberapa hukum yang terkait dengan tegangan lentur:

Bernouilli : setelah melentur tampang tetap rata , perubahan panjang (ℰ)

berbanding lurus dengan jarak senar dari netral (y). ℰ = 𝑐. 𝑦
Hooke : ℰ berbanding lurus dengan 𝜎
Navier : 𝜎 berbanding lurus dengan y
𝜎 = 𝑘. 𝑦
Sby
Ea σa M

ya

sbx
y dF
yb E σ

Eb σb

Tampang Diagram Diagram

Spesific Ulir Tegangan

59
Setelah lokasi sumbu netral ditentukan dan hubungan momen kelengkungan sudah
didapatkan, maka dapat ditentukan tegangan yang dinyatakan dalam momen lentur.
Tegangan lentur menunjukkan bahwa tegangan sebanding dengan momen lentur
dan berbanding terbalik dengan momen inersia penampang, besarnya tegangan
bervariasi secara linier terhadap jarak y dari sumbu netral. Resultan tegangan
tegangan pada penampang menghasilkan momen yang sama besar dan momen luar
(M).
𝑑𝑀 = 𝑑𝜌 . 𝑦 ↪ 𝑑𝜌 = 𝜎. 𝑑𝐹
𝑑𝑀 = 𝜎. 𝑑𝐹. 𝑦 (pada senar y)
𝑑𝑀 = (𝑘. 𝑦). 𝑑𝐹. 𝑦 ↪ 𝜎 = 𝑘. 𝑦
𝑑𝑀 = 𝑘. 𝑦 2 . 𝑑𝐹
𝑀 = 𝑘 ∫ 𝑦 2 𝑑𝐹 ↪ ∫ 𝑦 2 𝑑𝐹 = 𝐼𝑥
𝑀 = 𝑘. 𝐼𝑥
𝑀
𝑘=
𝐼𝑥
𝑀
𝜎 = 𝑘. 𝑦 = ( ) . 𝑦
𝐼𝑥

Tegangan lentur dinyatakan dengan persamaan :

𝑀. 𝑦 ↪ 𝜎 akibat momen lentur dalam arah

𝜎=
vertical 𝐼𝑥
M = momen di suatu penampang
y = jarak senar yang ditinjau terhadap
𝐼𝑥
𝑦
= 𝑊𝑥
garis netral
Ix = momen inersia total sudut penampang

Tepi atas Wa = Ix/ya

↪ momen perlawanan penampang
Tepi bawah Wb = Ix/yb

60
 𝑀 ↪ 𝑀
𝜎= 𝜎𝑎 =
𝑊𝑥 𝑊𝑎

𝑀
𝜎𝑏 =
𝑊𝑏

Jadi
• Tegangan tegangan ekstrem terdapat pada tepi atas dan tepi bawah
(tepi paling luar)
• Tegangan sama dengan nol (𝜎 = 0) pada bidang 1garis netral
• Tegangan ekstrem menentukan kekokohan balok

Rumus lentur memberikan hasil yang hanya akurat di daerah balok, dimana
distribusi tegangan tidak terganggu oleh perubahan bentuk balok atau
diskontiniutas pembebanan. Rumus tidak dapat digunakan di dekat tumpuan balok
atau dekat beban terpusat. Ketidakteraturan seperti ini menimbulkan tegangan
lokal, atau konsentrasi tegangan, yang jauh lebih besar dari tegangan yang diperoleh
dari rumus lentur.

Tampang persegi empat

Sb y M+ 𝜎𝑎

ya = 1/2h -
h Sb x

yb = 1/2h +
b
𝜎𝑏
1
𝐼𝑥 = 𝑏ℎ3
12
1
𝑦𝑎 = 𝑦𝑏 = ℎ
2

61
 𝐼𝑥 1
𝑊𝑎 = 𝑊𝑏 = = 𝑏ℎ2
1 6
2ℎ
𝑀 𝑀
𝜎𝑎 = 𝜎𝑏 = ± = ±
𝑊 1 2
𝑏ℎ
6
Tampang lingkaran
1 2
𝐼𝑥 = 𝜋𝑟
4
𝑦𝑎 = 𝑦𝑏 = 𝑅
𝐼𝑥 1 3
𝑊𝑎 = 𝑊𝑏 = = 𝜋𝑅
𝑅 4
𝑀 𝑀
𝜎𝑎 = 𝜎𝑏 = ± = ±
𝑊 1
𝜋𝑅 3
4
Catatan : untuk daun arah horizontal
𝐼𝑦
𝑊𝑦 =
𝑋
𝑀 𝑀.𝑋
𝜎𝑦 = =±
𝑊𝑦 𝐼𝑦

• Bentuk penampang yang hemat untuk memikul momen lentur

𝜎𝑎 & 𝜎𝑏 (tegangan tepi) merupakan tegangan extrem, agar terjadi
penghematan maka di usahakan agar Wa dan Wb sebesar besarnya tapi
penggunaan bahan sedikit dikitnya.
Untuk mencapainya:
Maka diusahakan penampang di bagian tepi luar diperbesar, dan di
bagian dekat garis netral diperkecil
Maka beberapa bentuk penampang yang hemat adalah :
Tepi Atas

Garis Netral

Tepi Bawah

62
 ●Tegangan lentur serong
Terdapat bila momen lentur (M) yang bekerja pada suatu penampang
tidak dalam arah sumbu utama (sumbu x&y)
Misal : suatu garding segiempat b x h
1
y 𝑀 = ɋ𝐿2
8

x
ɋ𝑥 2 ɋ𝑦 2
qy 𝑀𝑥 = 𝐿 𝑀𝑦 = 𝐿
8 8
ɋ𝑥 ɋ𝑦
𝑞 𝑞𝑥 𝑀𝑥 = 8
𝑐𝑜𝑠𝛼 𝑀𝑦 = 𝑠𝑖𝑛𝛼
8
∝ q
𝑀𝑥 = 𝑀𝑐𝑜𝑠𝛼 𝑀𝑦 = 𝑀𝑠𝑖𝑛𝛼
Untuk suatu titik (x,y) pada
penampang
L
𝑀𝑥 𝑦 𝑀𝑦 𝑥
𝜎= +
𝐼𝑥 𝐼𝑦

Garis netral ↪ 𝜎 = 0
𝑀𝑥 𝑦 𝑀𝑦 𝑥
+ =0
𝐼𝑥 𝐼𝑦

Biasanya momen digambar berupa vektor

𝑀𝑦
Garis netral = tan 𝛼
Sb y 𝑀𝑥

𝛽 Mx

Persamaaan garis netral

∝ M 𝑀𝑥 𝑦 𝑀𝑦 𝑥
+ =0
𝐼𝑥 𝐼𝑦
My
Koordinat titik pada garis nnetral
𝑀𝑦 𝐼
𝑦 = −(
𝑀𝑥
) . (𝐼𝑥 ) . 𝑥
𝑦
∝
𝐼
𝑦 = − tan 𝛼 ( 𝑥 ) . 𝑥
𝐼𝑦

Suatu titik (x,y) pada garis netral

63
Garis netral membentuk sudut ꞵ dengan sumbu x
𝑦
tan 𝛽 =
𝑥
𝑀𝑦 𝐼
( ) ( 𝑥) 𝑥
𝑀𝑥 𝐼𝑦
tan 𝛽 = −
𝑥
𝐼𝑥
tan 𝛽 = − tan 𝛼 . ( )
𝐼𝑦

𝐼𝑥
tan 𝛽 = − ( ) . tan 𝛼
𝐼𝑦

64
Bahasan husus:

Balok Diatas Dua Perletakan Memikul Sebuah Muatan Terpusat.

Reaksi Perletakan.
MB = 0,
R AV . L - P . b = 0

RAV = P . b/L

= (10 t) x (4
m)/(6 m) RAV = +
6,667 ton (l')

MA = 0,
- RBV . L + P . a = 0

RBV = P . a/L

= (10 t) x (2
m)/(6 m) RBV = +
3,333 ton (l').

65
Kontrol :

V = 0,
RAV + RBV – P = 0

6,667 t + 3,333 t - 10t = 0 .....(memenuhi)

a. Gaya lintang.
DA-C = + RAV = + 6,667 ton.

DC-A = + DA-C = + 6,667 ton.

DC-B = DC-A – P = 6,667 – 10 = - 3,333 ton.

DB-C = DC-B = - RBV = - 3,333 ton.

c. Mom e n .

MA = 0

MC = + RAV . a = + 6,667 t x 2 m = + 13,334 ton.m’,

atau MC = P.a.b/L

Lihat gambar bidang gaya lintang dan momen diatas.

Contoh soal
1. Suatu penampang balok (bxh) dari kayu dengan M=150 ton dan
𝜎=80kg/cm2
Tentukan dimensi balok tersebut
𝑀 𝑀 15000
𝜎= ↪ 𝑊𝑝𝑒𝑟𝑙𝑢 = =
𝑊 𝑊 80

= 187,5 𝑐𝑚3
1
𝑏ℎ2 = 187,5 𝑐𝑚3
6

Misal diambil beban balok = b = 8cm

1
. 8. ℎ2 = 187,5
6
ℎ2 = 140,625
ℎ = 11,9 ≈ 12 𝑐𝑚
dimensi balok (8x12) cm2

66
 2. Suatu balok sederhana dari profil inp. 20 memikul beban merata q = 200
kg/m¹ , ab = 10 m

INP. 20
ℐ = 26,3 KG/M¹
WX = 214 CM³
ƮL = 1400 KG/CM²
HITUNG : ● MMAX !
● TEGANGAN YANG TIMBUL PADA MMAX !
( AMAN ATAU TIDAK AMAN )
JAWAB :
1
● MMAX = ( Q + ℐ ) . L² (DI TENGAH AB )
8
1
= ( 200 + 26,3 ) . 10²
8

= 2828,75 KG/M
= 282875 KG/CM
𝑀𝑚𝑎𝑥 282875
●Ʈ = =
𝑊𝑥 214

Ʈ = 1321,8 KG/CM² < F ( AMAN )

3. Sebuah balok sederhana AB dengan panjang L = 6 m, memikul beban terbagi

rata q = 1 kN/m dan beban terpusat P = 5 kN yang terletak ditengah bentang.
Tentukan tegangan tarik dan tekan maksimum di balok akibat lentur.

67
 P

q 30 cm

A B 20 cm

Va L Vb
Penyelesaian:
Momen Maksimum :

𝑀 𝑚𝑎𝑘𝑠 = 1⁄8 𝑞 × 𝐿2 + 1⁄ 𝑃 × 𝐿
4
𝑀 𝑚𝑎𝑘𝑠 = 1⁄8 1 × 62 + 1⁄ 5 × 6
4
𝑀 𝑚𝑎𝑘𝑠 = 12 𝑘𝑁𝑚 = 12𝑥106 𝑁𝑚𝑚
Titik Berat dan Momen Inersia
1
𝑥 = . 20 = 10 𝑐𝑚 = 100 𝑚𝑚
2
1
𝑦𝑎 = . 30 = 15 𝑐𝑚 = 150𝑚𝑚
2
𝑦𝑏 = 150𝑚𝑚
1
𝐼𝑥 = × 200 × 3003 = 4,5 𝑥 108 𝑚𝑚
12
Karena momen yang dihasilkan bernilai positif, maka akibat momen positif
tegangan tekan maksimum dan tekanan Tarik maksimum adalah :
Tegangan tekan maksimum
𝑀 × 𝑦𝑎
𝜎𝑎 =
𝐼𝑥
(12𝑥106 )𝑥150
𝜎𝑎 = 8
= 4 𝑁/𝑚𝑚2
4,5𝑥10
Tegangan Tarik maksimum

68
 𝑀 × 𝑦𝑏
𝜎𝑏 =
𝐼𝑥
(12𝑥106 )𝑥150
𝜎𝑎 = = 4 𝑁/𝑚𝑚2
4,5𝑥108

Latihan:
1. Sebuah balok gantung ABC dengan Panjang L = 6 m, dan Panjang bagian
yang menggantung 2 m, memikul beban terbagi rata q = 1kN/m. Tentukan
tegangan Tarik dan tekan maksimum di balok akibat lentur.

69
 6 BAB VI Tegangan geser akibat gaya lintang ( Ʈ )

Pada bab ini berisi tentang Analisa tegangan geser akibat

Deskripsi Singkat :
adanya gaya lintang
Mata Kuliah
:
Prasyarat
Wajib/Pilihan : Wajib
Praktik Studio : Tidak ada
Praktikum : Tidak ada
Tujuan spesifik mata kuliah
Mahasiswa diharapkan mampu menganalisa tegangan
Tujuan :
geser akbat gaya lintang.
Capaian
: (a) Kemampuan untuk menganalisa tegangan geser
Pembelajaran
1. Sifat tegangan geser
Topik yang dibahas 2. Tegangan Geser
3. Penggunaan tegangan geser

6.1 sifat tegangan geser

Kebanyakan balok mengalami bebana yang menghasilkan momen lentur dan gaya
geser (lentur tak seragam). Pada kasus seperti ini tegangan normal dan tegangan
geser timbil di dalam balok. Tegangan geser τ yang bekerja di penampang dapat
diasumsikan sejajar dengan gaya geser, yaitu sejajar dengan sisi vertikal
penampang. Juga dapat diasumsikan bahwa tegangan geser mempunyai distribusi
terbagi rata di seluruh lebar balok, meskipun tegangan terebut bervariasi terhadap
tingginya. Tegangan geser selalu timbul berpasangan pada bidang yang saling tegak
lurus satu sama lain .

70
Kita ambil satu bagian keciil dari balok :
ukuran dx , dy , dz
- sisi atas Ʈ ke kanan sisi bawah
Ʈ ke kiri
- gaya geser sisi atas : Ʈ . Dx . Dy

- gaya geser sisi bawah : Ʈ . Dx . Dy

- gaya geser sisi atas & sisi bawah menghasilkan momen kopel sebesar : Ʈ .
Dx . Dy . Dz . Memutar searah jarum jam
- Hal ini harus dilawan oleh momen kopel yang berlawanan arah dari sisi kiri
& sisi kanan sebesar : ( Ʈ . Dy . Dz ) ( dx )
- agar seimbang Ʈ = Ʈ
kevalidan di atas mengakibatkan deformasi geber berupa perubahan sudut (
γ ) yaitu sudut antara bidang penampang balok dengan sisi atas & sisi bawah balok
yang semula 90º .

𝑸𝑿 𝑺
6.2 tegangan geser ( Ʈ ) = .
𝑩 𝑰

71
Pada serat sejarak 2 dari garis netral
𝑀𝑥
Sisi kiri :Ʈ= ×2
𝐼
𝑀𝑥 𝑑𝑀𝑥
Sisi kanan : Ʈ + d Ʈ = ×2+ ×2
𝐼 𝐼

Pada serat sejarak y dari garis netral

𝑦𝑏 𝑀𝑥
Sisi kiri : T = ∫𝑦 Ʈ df = ∫ 𝐼
× 2 × 𝑑𝐹
𝑀𝑥
T=
𝐼𝑥
×𝑆

𝑆 = statistis momen luasan bagian bawah sejarak y terhadap garis netral

𝑀𝑥 𝑑𝑀𝑥
Sisi kanan : t + dt = ×𝑆+ ×𝑆
𝐼𝑥 𝐼𝑥

Agar seimbang :
𝑑𝑀𝑥
Dt =
𝐼𝑥
× 𝑆 ( kekanan )

Sedangkan di bagian potongan sejarak y terdapat ʈ kekiri pada bidang b . Dx

Maka dt = ʈ . B . Dx ( kekiri )
𝑑𝑀𝑥 𝑑𝑀𝑥
Ʈ . B . Dx = ×𝑆→
𝐼𝑥 𝐼𝑥
𝑑𝑀𝑥 𝑆 𝑑𝑀𝑥
Ʈ =( )( )→ = qx
𝑑𝑥 𝑏.𝐼𝑥 𝑑𝑥

𝑸𝒙 × 𝑺
Ʈ=
𝒃 ×𝑰𝒙

Qx = gaya lintang di penampang x

S = statis momen luasan sampai tepi yang ditinjau terhadap garis netral
B = lebar tepi yang ditinjau
Ix = inersia tersebut penampang terhadap sumbu x

𝑸𝒙 × 𝑺
6.3 penggunaan Ʈ = ( tegangan geser )
𝒃 ×𝑰𝒙
● penampang segi empat

irisan 1-1 sejarak y dari garis netral di

bagian atas .
1
s₁₋₁ = f₁ × y₁ → f₁ = b ( h – y)
2

72
 1⁄
2 𝐻−𝑌
y₁ = y +( 2
)
1 1
= 𝑌 + 𝐻
2 4
1 1
= ( h+y)
2 2
1 1 1
S₁ = { b ( h – y) } { ( h + y ) }
2 2 2
1 1
S₁ = b( h² – y² )
2 4

( 0 ≤ y ≤ 1⁄2 h )
𝑄𝑥 × 𝑆₁
Ʈ= ( di bagian atas garis netral )
𝑏 ×𝐼𝑥
𝑄 × 1⁄2×𝐵 ( 1⁄4 𝐻 2 −𝑌 2 )
Ʈ=
𝐵 × 1⁄2 ×𝐵 𝐻²

(1⁄4 𝐻 2 − 𝑌 2 )
6 ×𝑄
Ʈ=
𝐵 𝐻²

( 1⁄4 −
6 ×𝑄 𝑌² 3 𝑄
Ʈ= ) → y = 0 .......... Ʈ =
𝐵𝐻 𝐻² 2 𝐵𝐻

y = 1⁄2 h .... Ʈ = 0
𝑑ʈ
Ʈmax → =0
𝑑𝑌
2𝑌
− =0
𝐻2
3 𝑄
y=0 → ʈmax =
2 𝐵𝐻

Pada bagian bawah simetris dan bagian atas

( 1⁄4 −
6 ×𝑄 𝑌²
ʈ= )
𝐵𝐻 𝐻²

Diagram tegangan geser

● penampang lingkaran
irisan 1-1
f₁ = luas juring – luas d₁ 011

73
 2∝ 𝐵 ×𝑌
𝜋 𝑅² −
360° 2
∝ 𝑅 2 𝑆𝐼𝑁∝𝐶𝑂𝑆∝
ʈmax = 𝜋 𝑅2 −
180° 2
∝
= 𝜋 𝑅 2 − 𝑅 2 𝑆𝐼𝑁 ∝ 𝐶𝑂𝑆 ∝
180°

= ( ∝ 𝑅² − 𝑅 2 𝑆𝐼𝑁 ∝ 𝐶𝑂𝑆 ∝ )
Mencari y1
→ y1 , jarak tentang berat ulasan titik garis netral
Juring lingkaran = y
2 𝑆𝐼𝑁 ∝
=
3
𝑅
∝
2 2
∆ 0 1 1 = y = y = r cos ∝
3 3

( ∝𝑅 2)𝑌−( 𝑅2 𝑆𝐼𝑁 ∝𝐶𝑂𝑆 ∝) 𝑌

Y1 = 𝐹
𝑆𝐼𝑁
( ∝𝑅 2)2⁄3 . 𝑅 −( 𝑅 2 𝑆𝐼𝑁∝𝐶𝑂𝑆∝)2⁄3 . 𝑅𝐶𝑂𝑆∝
∝
=
∝𝑅 2 −𝑅²𝑆𝐼𝑁∝𝐶𝑂𝑆∝
2⁄ . 𝑅 3 𝑆𝐼𝑁∝ −2⁄ . 𝑅3 𝑆𝐼𝑁∝ .𝐶𝑂𝑆∝
3 3
= ( ∝ 𝑃2 −𝑅 2 𝑆𝐼𝑁∝𝐶𝑂𝑆∝ )

S1 = f1 × y1
= 2⁄3 . 𝑅 3 𝑆𝐼𝑁 ∝ − 2⁄3 . 𝑅 3 𝑆𝐼𝑁 ∝ . 𝐶𝑂𝑆 ∝

= 2⁄3 . 𝑅 3 𝑆𝐼𝑁 ∝ ( 1− 𝐶𝑂𝑆² ∝ )

= 2⁄3 . 𝑅 3 𝑆𝐼𝑁³ ∝
𝑄𝑥 × 𝑆₁ 𝑄 (2⁄3 . 𝑅3 𝑆𝐼𝑁 3 ∝)
Ʈ = = 1
𝑏 ×𝐼𝑥 (2 𝑅𝑆𝐼𝑁∝ )( 𝜋 𝑅 4 )
4

4 𝑄 𝑆𝐼𝑁²∝
Ʈ =
3 𝜋 𝑅²

∝ = 0 ( tepi atas ) ..... Ʈ=0

∝ = 90º = 𝜋⁄2 ( tengah tengah ) . . . . .ʈ =

4 𝑄
( maksimum )
3 𝜋 𝑅²

● Penampang Segitiga
b’.b = (2/3h-y) : h
𝑏
b’ = (2/3h-y)
ℎ

F1 = b’ ( 2/3h-y )
= ( 2/3h-y )2.b/h.1/2

74
 Y1 = Y + 1/3 ( 2/3h-y )
= 2/3 y + 2/9 h
= 2/3 ( y + 1/3h )
S1 = F1.Y1
S1 = ( 2/3h-y )2b/h . 2/3 ( 1/3 h + y ) . ½
2 2 1
𝑄.𝑆1 𝑄.2𝑏/3ℎ( ℎ−𝑦) ( +𝑦).1/2
Ʈ= = 2
3 3ℎ
𝑏 ′ .𝐼𝑥 ( ℎ−𝑦)𝑏
3 .(1/36𝑏ℎ3 )
ℎ
2 1
𝑄.2/3( ℎ−𝑦)( ℎ+𝑦 2 ).1/2
3 3
=
1/36𝑏ℎ3
2 1
𝑄.24( ℎ2 + ℎ𝑦−𝑦 2 ).1/2
3 3
= 𝑏ℎ3
4𝑄 𝑦 9𝑦 2
= (2+3 − )
3𝑏ℎ ℎ ℎ2
8𝑄
y = 0 ( garis netral ) Ʈ=
3𝑏ℎ
2
y = 3 ℎ ( tepi atas ) Ʈ=0
𝑑Ʈ 3 18 𝑦
Ʈmax bila =0 −
ℎ2
=0
𝑑𝑦 ℎ

y = 1/6 h ( diatas netral )

4𝑄 3 9
Ʈmax = (2 + − )
3𝑏ℎ 6 36
3𝑄
Ʈmax =
𝑏ℎ

● Tampang T
∙ Irisan 1-1
{ ( ya-t ) ≤ y1 ≤ ya }
F1 = b ( y2 – y1 )
S1 = F1 . { ½ ( y2 – y1 ) + y1 }
= F1 (1/2 ) ( y2 + y1 )
= 1/2b ( y2-y1 ) ( y2+y1 )

75
 = 1/2b (y22-y12)
𝑄.𝑆1
Ʈ=
𝑏.𝐼𝑥
𝑄 1
= 𝑏 (𝑦22 − 𝑦12 )
𝑏.𝐼𝑥 2
𝑄
= (𝑦22 − 𝑦12 )
2.𝐼𝑥

∙ Irisan 2-2
{ 0≤ 𝑦 ≤ (𝑦𝑎 − 𝑡) }
F2 = b.t + b’{ya – t – y2 }
S2 = b + ( y2 – t + 1/2t ) + b’ ( ya – t – y2 ) { y2 + ½ ( ya – y2 ) }
= b + ( ya – ½ t ) + ½ b’ { (ya-t)2 – y22 }
𝑄.𝑆2 𝑄
Ʈ2 = = {b + ( ya-1/2t ) + 1/2 b’((ya-t)2-y22)}
𝑏 ′ .𝐼𝑥 𝑏 ′ .𝐼𝑥

1
𝑄.𝑏+(𝑦𝑎− )
y2 = (ya-t) Ʈ= 2𝑡
𝑏 ′ .𝐼𝑥

( di A ) = Qb/b’.Ix

76
Latihan:

1. Sebuah balok sederhana AB dengan panjang L = 6 m, memikul beban terbagi

rata q = 1 kN/m dan beban terpusat P = 5 kN yang terletak di tengah bentang.
Tentukan geser maksimum di balok akibat gaya geser.

2. Sebuah balok gantung ABC dengan panjang L = 6 m, dan Panjang bagian yang
menggantung 2 m, memikul beban terbagi rata q = 1 kN/m. Tentukan tegangan
geser maksimum di balok akibat gaya geser.

3. Hitung dan gambarkan diagram tegangan geser yang terjadi pada penampang
lingkaran dengan jari-jari r.

4. Hitung dan gambarkan diagram tegangan geser yang terjadi pada penampang
persegi dengan lebar b dan tinggi h.

77
5. Hitung dan gambarkan diagram tegangan geser pada penampang berikut dengan
memikul gaya 50 kN.

78
 DAFTAR PUSTAKA

Binsar Hariandja, Mekanika Bahan dan Pengantar Teori Elastisitas, Erlangga,

Jakarta, (1997).

Boresi, A.P. and Sidebottom, O.M., Advanced Mechanics of materials, John Wiley
& Sons, Inc., (1985).

Chen, W.F. and Atsuta, T., Theory of Beam-Columns Volume 1 : In-Plane Behavior
and Design, McGraw-Hill, Inc., (1976).

Gere, J.M. and Timoshenko, S.P., Mechanics of Materials, Wadworth, Inc., (1985).

Kirpal Singh, Mechanics of Materials, Ajay Jain Standard Publisher Distributors,

Delhi, (2000).

Popov, E.P., Mechanics of Materials, Prentice-Hall, Inc., Englewood Cliffs, New

Jersey, (1978).

Sidharta S. Kamarwan, Mekanika Bahan Bagian dari Mekanika Teknik, Penerbit

Universitas Indonesia, (1995).

Timoshenko, S.P. and Gere, J.M., Theory of Elastic Stability, McGraw-Hill Book
Company, Inc., (1961).

79
