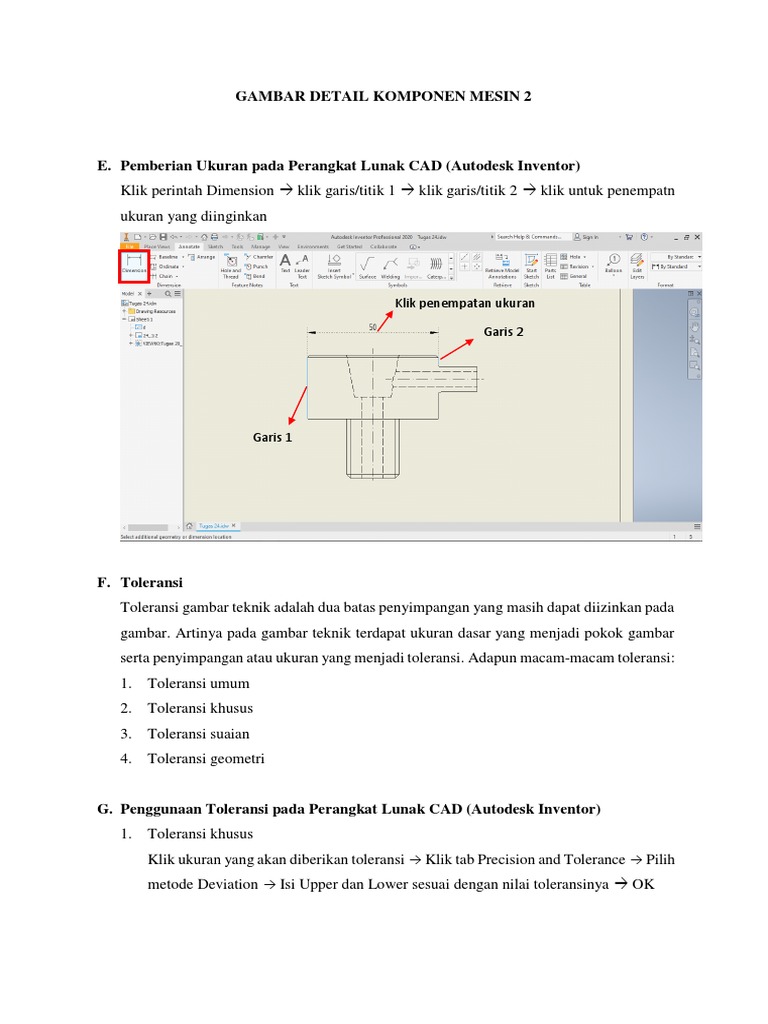

GAMBAR DETAIL KOMPONEN MESIN 2

E. Pemberian Ukuran pada Perangkat Lunak CAD (Autodesk Inventor)

Klik perintah Dimension  klik garis/titik 1  klik garis/titik 2  klik untuk penempatn
ukuran yang diinginkan

Klik penempatan ukuran

Garis 2

Garis 1

F. Toleransi
Toleransi gambar teknik adalah dua batas penyimpangan yang masih dapat diizinkan pada
gambar. Artinya pada gambar teknik terdapat ukuran dasar yang menjadi pokok gambar
serta penyimpangan atau ukuran yang menjadi toleransi. Adapun macam-macam toleransi:
1. Toleransi umum
2. Toleransi khusus
3. Toleransi suaian
4. Toleransi geometri

G. Penggunaan Toleransi pada Perangkat Lunak CAD (Autodesk Inventor)

1. Toleransi khusus
Klik ukuran yang akan diberikan toleransi  Klik tab Precision and Tolerance  Pilih
metode Deviation  Isi Upper dan Lower sesuai dengan nilai toleransinya  OK
2. Toleransi suaian
Klik ukuran yang akan diberikan toleransi  Klik tab Precision and Tolerance 
Pilih metode Limits/Fits – Show Tolerance  Isi Hole (untuk lubang) dan Shaft
(untuk poros) sesuai dengan nilai toleransinya  OK

3. Toleransi geometri
a. Memberi datum
Klik simbol datum  Pilih garis benda yang akan dijadikan datum  OK
 b. Memberi toleransi geometri
Klik simbol Feature  klik garis benda yang akan diberikan toleransi geometri
 Enter  Pilih sym toleransi geometrinya  Isi nilai toleransinya  Isi
datumnya  OK

H. Tanda Pengerjaan dan Nilai Kekasaran

Simbol dasar dari tanda pengerjaan ini terdiri dari dua garis dengan ketinggian yang tidak
sama dengan perbandingan 1 : 2 yang membentuk sudut 60° satu sama lain (lihat gambar
di bawah).

a. Pengerjaan bebas
b. Pengerjaan oleh mesin
c. Pengerjaan tidak diijinkan
Tidak semua permukaan benda dikerjakan dengan mesin. Ada kalanya karena sesuatu hal
permukaan tersebut tidak dikerjakan, atau dibiarkan saja dan juga bisa permukaan tersebut
tidak boleh dibuang, karena ukurannya sudah sangat pas.
Pengerjaan permukaan yang mendapat pengerjaan mesin harus dicantumkan dengan
keterangan pada simbol dasar yang berbentuk segi tiga. Adapun pengembangan spesifikasi
dari penulisan simbol yang telah diberi keterangan adalah seperti terlihat pada Gambar di
bawah ini.

Arah pengerjaan permukaan benda kerja sangat tergantung pada selera dan kehalusan
(kekasaran) yang diinginkan. Harga kekasaran dan kelas kekasaran untuk beberapa nilai
adalah seperti terlihat pada Tabel di bawah ini.
I. Penggunaan Tanda Pengerjaan dan Nilai Kekasaran pada Perangkat Lunak CAD
(Autodesk Inventor)
Klik simbol Surface  klik garis benda yang akan diberikan tanda pengerjaan  Enter 
Pilih Surface Type  Masukan nilai kekasarannya  OK
