Bab 8 Gambar Sususnan

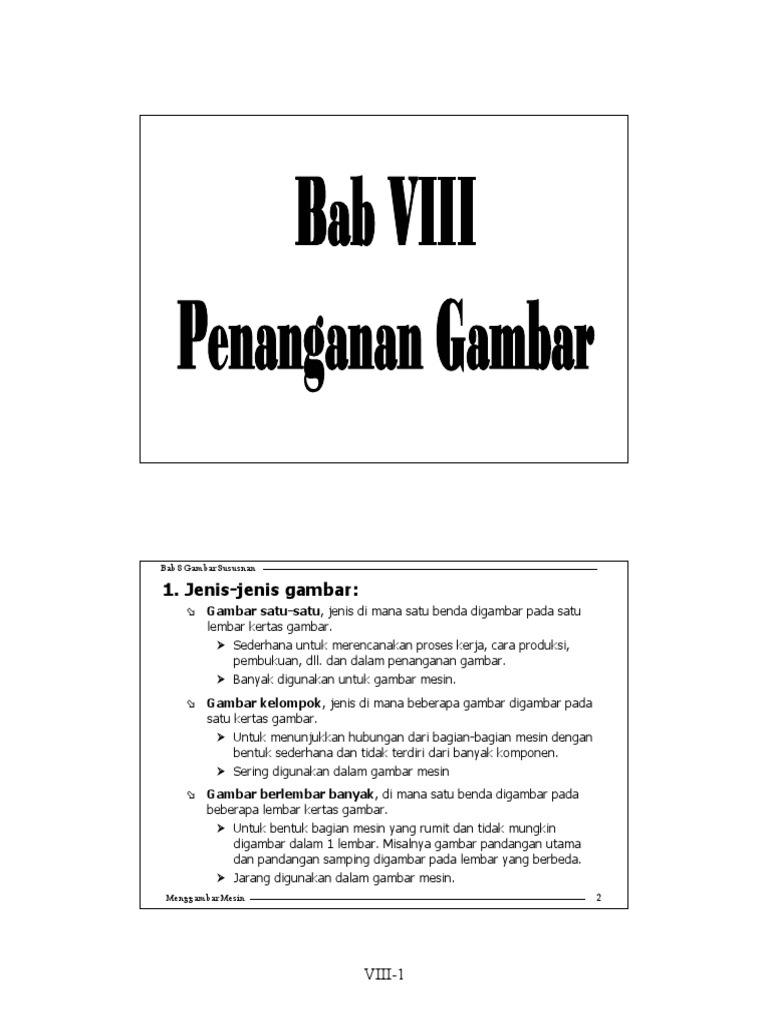

1. Jenis-jenis gambar:
 Gambar satu-satu, jenis di mana satu benda digambar pada satu
lembar kertas gambar.
 Sederhana untuk merencanakan proses kerja, cara produksi,
pembukuan, dll. dan dalam penanganan gambar.
 Banyak digunakan untuk gambar mesin.
 Gambar kelompok, jenis di mana beberapa gambar digambar pada
satu kertas gambar.
 Untuk menunjukkan hubungan dari bagian-bagian mesin dengan
bentuk sederhana dan tidak terdiri dari banyak komponen.
 Sering digunakan dalam gambar mesin
 Gambar berlembar banyak, di mana satu benda digambar pada
beberapa lembar kertas gambar.
 Untuk bentuk bagian mesin yang rumit dan tidak mungkin
digambar dalam 1 lembar. Misalnya gambar pandangan utama
dan pandangan samping digambar pada lembar yang berbeda.
 Jarang digunakan dalam gambar mesin.
Menggambar Mesin 2

VIII-1
Bab 8 Gambar Sususnan

Gambar satu-satu

Menggambar Mesin 3

Bab 8 Gambar Sususnan

Menggambar Mesin 4

VIII-2
Bab 8 Gambar Sususnan

Menggambar Mesin 5

Bab 8 Gambar Sususnan

Gambar kelompok

Menggambar Mesin 6

VIII-3
Bab 8 Gambar Sususnan

Menggambar Mesin 7

Bab 8 Gambar Sususnan

Menggambar Mesin 8

VIII-4
Bab 8 Gambar Sususnan

Menggambar Mesin 9

Bab 8 Gambar Sususnan

Menggambar Mesin 10

VIII-5
Bab 8 Gambar Sususnan

Menggambar Mesin 11

Bab 8 Gambar Sususnan

Gambar berlembar banyak

Menggambar Mesin 12

VIII-6
Bab 8 Gambar Sususnan

Menggambar Mesin 13

Bab 8 Gambar Sususnan

Menggambar Mesin 14

VIII-7
Bab 8 Gambar Sususnan

Menggambar Mesin 15

Bab 8 Gambar Sususnan

Menggambar Mesin 16

VIII-8
Bab 8 Gambar Sususnan

Menggambar Mesin 17

Bab 8 Gambar Sususnan

2. Skala
• Ukuran kertas yang digunakan (ISO DIS 5457): Seri A (A0 – A4)
• Ada 3 macam skala gambar:
 Skala penuh: gambar sama besar dengan bendanya
 Skala pembesaran: gambar lebih besar dari bendanya
 Skala pengecilan: gambar lebih kecil dari bendanya
• Penunjukan skala
• 1 : 1 untuk skala penuh
• X : 1 untuk skala pembesaran
• 1 : X untuk skala pengecilan

Menggambar Mesin 18

VIII-9
Bab 8 Gambar Sususnan

• Skala yang direkomendasikan

Golongan Skala yang direkomendasikan

Skala Penuh 1:1

50 : 1 20 : 1 10 :1
Skala Pembesaran
5:1 2:1

1:2 1:5 1 : 10

1 : 20 1 : 50 1 : 100
Skala Pengecilan
1 : 200 1 : 500 1 : 1000

1 : 2000 1 : 5000 1 : 10000

Menggambar Mesin 19

Bab 8 Gambar Sususnan

3. Cara melipat kertas gambar

10

• Tujuan: penyimpanan file

• Kertas A4 tidak dilipat
• Ukuran kertas A4
digunakan sebagai
perkiraan ukuran akhir
297
277

ukuran kertas yang lain

148

10

20 180 10
210

Menggambar Mesin 20

VIII-10
Bab 8 Gambar Sususnan

Melipat kertas A3 mendatar

Menggambar Mesin 21

Bab 8 Gambar Sususnan

Melipat kertas A3 vertikal

Menggambar Mesin 22

VIII-11
Bab 8 Gambar Sususnan

Melipat kertas A3 vertikal

Menggambar Mesin 23

Bab 8 Gambar Sususnan

Melipat kertas A2 mendatar

Menggambar Mesin 24

VIII-12
Bab 8 Gambar Sususnan

Melipat kertas A2 mendatar

Menggambar Mesin 25

Bab 8 Gambar Sususnan

Rujukan
• G. Takeshi Sato dan N. Sugiarto H., “Menggambar Mesin
menurut standar ISO”, PT Pradnya Paramita, Jakarta, Cetakan
ke 5, 1992.
• F.E. Giesecke, et. al, “Engineering Graphics”, Prentice Hall, 5th
Edition, 1993.

Menggambar Mesin 26

VIII-13
