Nama : Rezza Triyana
Kelas : 3A-AER
JURUSAN TEKNIK MESIN
PROGRAM STUDI D3 TEKNIK AERONAUTIKA
UJIAN AKHIR SEMESTER GANJIL TAHUN AKADEMIK 2020/2021
Mata Kuliah : Pneumatik & Hidrolik (Modul Pneumatik)
Hari/Tanggal : Sabtu, 16 Januari 2021
Ruang : GCR
Waktu : 100 Menit termasuk download and aupload
Sifat Ujian : Online
Dosen : Adri Maldi Subardjah, B.Eng.(Hons)., M.Sc..
Verifikasi KBK :
SEMUA JAWABAN DIKERJAKAN PADA LEMBAR SOAL INI !!

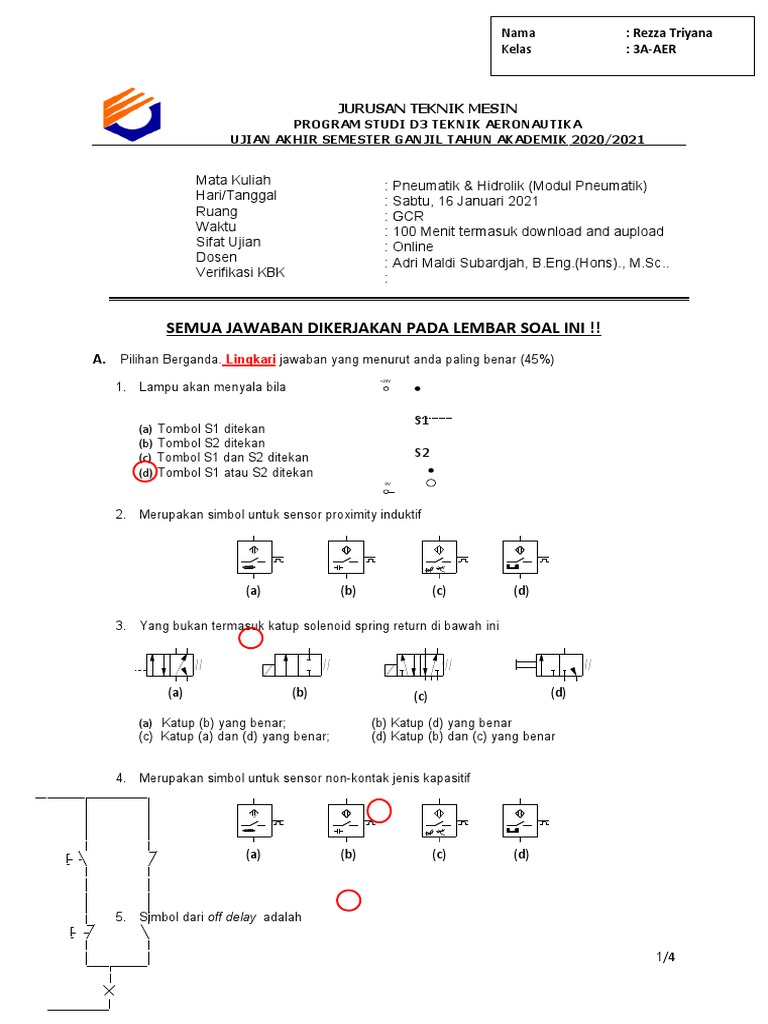

A. Pilihan Berganda. Lingkari jawaban yang menurut anda paling benar (45%)
+24V 4 5 6
1. Lampu akan menyala bila
S 1
S1
(a) Tombol S1 ditekan
(b) Tombol S2 ditekan
(c) Tombol S1 dan S2 ditekan
S 2 S2
(d) Tombol S1 atau S2 ditekan
0V
2. Merupakan simbol untuk sensor proximity induktif
(a) (b) (c) (d)
3. Yang bukan termasuk katup solenoid spring return di bawah ini
(a) (b) (c) 1 (d)
(a) Katup (b) yang benar; (b) Katup (d) yang benar
(c) Katup (a) dan (d) yang benar; (d) Katup (b) dan (c) yang benar
4. Merupakan simbol untuk sensor non-kontak jenis kapasitif
(a) (b) (c) (d)
5. Simbol dari off delay adalah
1/4
A1 A1 A1
A1 R1
5
5 5 R2
A2
A2 A2 A2
(a) (b) (c) (d)
6. Merupakan alasan mengapa rangkaian aktuasi tidak langsung (indirect control) digunakan
(a) Memperkecil hambatan; (b) agar aktuator mendapat tegangan yang optimal
(c) Jawaban (a) dan (b) Benar (d) Semua jawaban salah
7. Merupakan jenis katup 4 saluran (4 ports)
(a) (b)1 (c) (d)
?
(a) Katup (a) & (b); (b) Katup (b) & (c) ; (c) Katup (a) & (c); (d) Katup (a) & (d)
8. Rangkaian berikut menghasilkan gerakan yang diatur S1 S2
(a) Maju dan mundur secara metering in
(b) Maju dan mundur secara metering out
(c) Maju metering in dan mundur metering out
(d) Maju metering out dan mundur metering in
4 2
Y1 Y2
53
1
9. Termasuk katub bi-stable
4 2 4 2 2 2
1 3 5 3 1 3 1 3
(c) (d)
(a) (b)
(a) Katub (a) yang benar; (b) Katub (b) yang benar
(c) Katub (a) dan (c) yang benar; (d) Katub (b) dan (d) yang benar
10. Dalam menggunakan sensor tekanan maka diperlukan rangkaian
(a) Metering In
(b) Metering out
(c) Metering in dan out
(d) Semua jawaban Salah
11. Merupakan rangkaian aktuasi tidak langsung (indirect control)
+24V 1
+24V 2 +24V 3 4 +24V 5
K1
0V 0V 0V 0V
(a) (b) (c) (d)
(a) Rangkaian (a) dan (b); (b) Rangkaian (c) dan (d)
(c) Rangkaian (b) dan (c) (d) Semua Rangkaian Salah
12. Perhatikan gambar berikut! (utk pertanyaan 12-15). Ketika tombol START ditekan terus maka
(a) Silinder akan bergerak maju +24V 1 2 3
S1 S2
(b) Silinder akan maju dan kembali lagi
(c) Silinder akan maju dan bolak balik di ujungnya 3
(d) Silinder bergerak bolak balik START K1K1
4 2
S2
13. Yang membuat silinder mundur
Y1
5 3
1
(a) Limit switch S1 (b) Limit switch S2
(c) Limit switch S1 & tombol Start (d) Kontaktor K1
14. Ketika tombol start ditekan sesaat, yang tetap menyambungkan arus adalah
(a) Limit switch S2 (b) Kontaktor K1
(c) Kontaktor K1 di jalur 2 (d) Kontaktor K1 di jalur 3
15. Rangkaian tersebut adalah jenis rangkaian
(a) Latching normally open
(b) Latching normally close
(c) Latching dominant on
(d) Latching dominant off
B. Rangkaian Gerakan silinder A+ B+ A- B-, lengkapi rangkaian dan diagram tangganya
(20%).
B+
5. Silinder B
B-
S2
A+
4. Silinder A
A-
2
3. Katub 5/2 double sol
1
2
2. Katub 5/2 Single Sol, Spring
1
ON
1. Tombol Start
OFF
C. Buatlah Rangkaian Elektro Pneumatik dan Kontrol Elektriknya dengan menggunakan 2
DAC untuk gerakan sekuen A+B+A-B- . Ketika tombol Start ditekan sesaat, torak DAC
‘A’ maju sampai maksimum. Ketika kondisi tekanan di DAC ‘A’ sekitar 3 bar, torak DAC
‘B’ mulai maju ke posisi maksimum dan 3 detik kemudian torak DAC ‘A’ mundur kembali
ke posisi awal kemudian disusul oleh Torak DAC ‘B’ mundur ke posisi awalnya.
Diketahui DAC ‘A’ dan DAC ‘B” menggunakan katup 5/2 single solenoid. Seluruh
sensor yang digunakan adalah sensor non-kontak tipe induktif! (35%). (Kerjakan
dengan menggunakan FluidSim dan dikirim dalam format FluidSim)
Selamat Bekerja!
PERHATIAN!!
Lembar soal yang sudah dijawab disimpan dalam format pdf kemudian dikumpul ke Google
Classroom
Bagian C dibuat dalam format .ct (FluidSim) dan dikumpul juga ke Google Classroom
