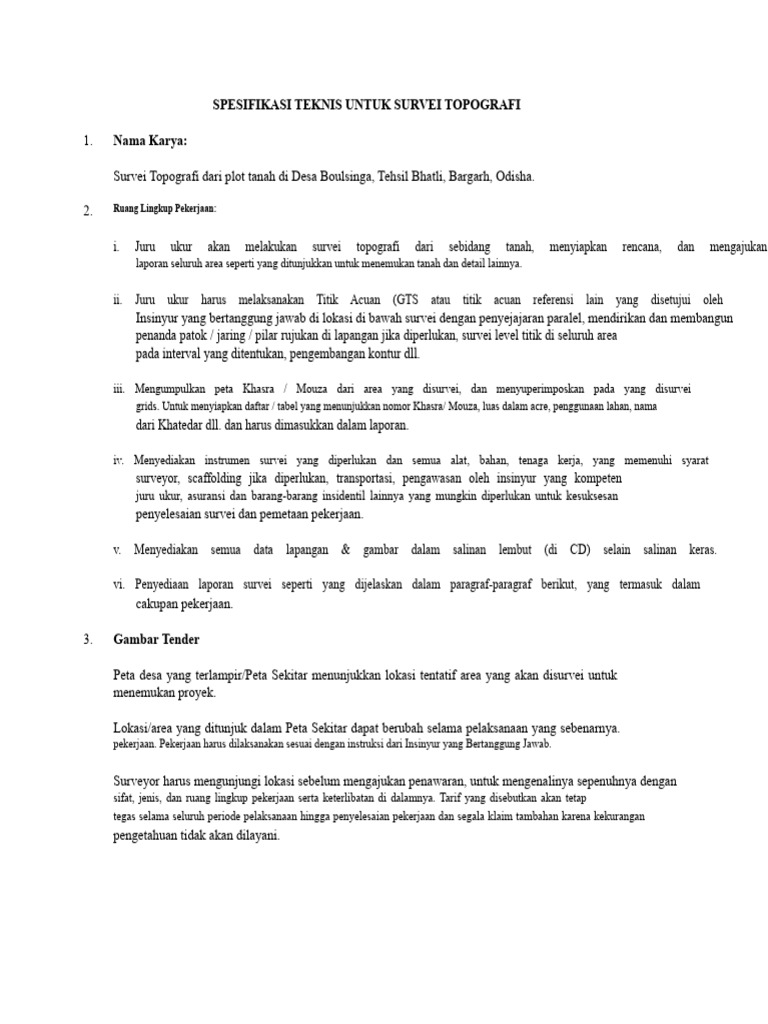

SPESIFIKASI TEKNIS UNTUK SURVEI TOPOGRAFI

1. Nama Karya:

Survei Topografi dari plot tanah di Desa Boulsinga, Tehsil Bhatli, Bargarh, Odisha.

2. Ruang Lingkup Pekerjaan:

i. Juru ukur akan melakukan survei topografi dari sebidang tanah, menyiapkan rencana, dan mengajukan
laporan seluruh area seperti yang ditunjukkan untuk menemukan tanah dan detail lainnya.

ii. Juru ukur harus melaksanakan Titik Acuan (GTS atau titik acuan referensi lain yang disetujui oleh
Insinyur yang bertanggung jawab di lokasi di bawah survei dengan penyejajaran paralel, mendirikan dan membangun
penanda patok / jaring / pilar rujukan di lapangan jika diperlukan, survei level titik di seluruh area
pada interval yang ditentukan, pengembangan kontur dll.

iii. Mengumpulkan peta Khasra / Mouza dari area yang disurvei, dan menyuperimposkan pada yang disurvei
grids. Untuk menyiapkan daftar / tabel yang menunjukkan nomor Khasra/ Mouza, luas dalam acre, penggunaan lahan, nama
dari Khatedar dll. dan harus dimasukkan dalam laporan.

iv. Menyediakan instrumen survei yang diperlukan dan semua alat, bahan, tenaga kerja, yang memenuhi syarat
surveyor, scaffolding jika diperlukan, transportasi, pengawasan oleh insinyur yang kompeten
juru ukur, asuransi dan barang-barang insidentil lainnya yang mungkin diperlukan untuk kesuksesan
penyelesaian survei dan pemetaan pekerjaan.

v. Menyediakan semua data lapangan & gambar dalam salinan lembut (di CD) selain salinan keras.

vi. Penyediaan laporan survei seperti yang dijelaskan dalam paragraf-paragraf berikut, yang termasuk dalam
cakupan pekerjaan.

3. Gambar Tender

Peta desa yang terlampir/Peta Sekitar menunjukkan lokasi tentatif area yang akan disurvei untuk
menemukan proyek.

Lokasi/area yang ditunjuk dalam Peta Sekitar dapat berubah selama pelaksanaan yang sebenarnya.
pekerjaan. Pekerjaan harus dilaksanakan sesuai dengan instruksi dari Insinyur yang Bertanggung Jawab.

Surveyor harus mengunjungi lokasi sebelum mengajukan penawaran, untuk mengenalinya sepenuhnya dengan
sifat, jenis, dan ruang lingkup pekerjaan serta keterlibatan di dalamnya. Tarif yang disebutkan akan tetap
tegas selama seluruh periode pelaksanaan hingga penyelesaian pekerjaan dan segala klaim tambahan karena kekurangan
pengetahuan tidak akan dilayani.
4. Spesifikasi:

Pekerjaan akan dilaksanakan sesuai dengan spesifikasi dan praktik standar yang diperlukan untuk
memenuhi tujuan pekerjaan survei, dengan ketat sesuai dengan instruksi dan kepada
kepuasan Insinyur yang Bertanggung Jawab.

Spesifikasi harus dibaca bersamaan dengan deskripsi item dalam jadwal. Untuk
setiap ketidaksesuaian yang mungkin ada antara gambar, spesifikasi, dan item dalam jadwal,
Keputusan Insinyur yang Bertanggung Jawab akan bersifat final dan mengikat bagi Juru Ukur.

5. Melaksanakan dan Menetapkan Tolok Ukur & Pilar Referensi:

i. Juru ukur harus melakukan Bench Mark dengan fly-levelling dari GTS Bench Mark terdekat atau
sumber yang tersedia sebagaimana disetujui oleh Insinyur yang bertanggung jawab dan menetapkannya pada
fitur permanen. Semua transfer level berikutnya akan dilakukan dengan memperhatikan
Tanda Acuan ini.

ii. Penentuan ketinggian harus dilakukan menggunakan dua level berkualitas baik secara bersamaan.
alat pengukur tingkat harus selalu dijaga agar bebas dari kesalahan kolimasi yang harus
diperiksa dan disesuaikan sebelum mulai bekerja setiap hari. Catatan penyesuaian harus dibuat.
disimpan di buku lapangan.

iii. Saat membawa patokan ke lokasi proyek, level harus ditetapkan pada permanen
objek seperti gorong-gorong dll. setidaknya pada satu objek di setiap 1,0 km, jika tersedia bersama dengan
rute. Deskripsi yang memadai tentang objek dan tingkat harus dipertahankan & disebutkan di
laporan survei untuk memudahkan penempatan objek-objek ini nanti. Rute untuk memindahkan
level harus mengikuti jalan yang ada di mana pun tersedia dan rute ini akan memerlukan
persetujuan dari Insinyur yang Bertanggung Jawab.

iv. Kesalahan penutupan dalam penyeimbangan harus dibatasi hingga 12 L mm, di mana L adalah panjang rute dalam Km.

6. Survei Topografi dan Pemetaan

Posisi, baik dalam rencana maupun elevasi, dari semua fitur alami dan buatan di area seperti
saluran air, rel kereta api, pohon, pertanian, rumah, pagar, jalan pucca dan kutcha termasuk
saluran dan lintasan, jalur kaki, objek permanen lainnya seperti tiang telepon dan
menara transmisi dll. akan didirikan dan selanjutnya ditunjukkan pada peta survei oleh
cara simbol konvensional (sebaiknya, simbol peta survei India). Juga, semua bukit dan
Lembah-lembah di dalam area tersebut akan disurvei dan dipetakan pada peta dengan kontur.

Pekerjaan pemetaan seluruh area yang akan disurvei dan dipetakan dengan menetapkan horizontal.
lokasi sehingga lokasi dan sketsa kontur untuk area dapat dilakukan pada yang ditentukan
interval dan dalam skala tertentu pada peta. Metode survei, interval kontur, dll. harus
ditentukan oleh Insinyur yang Bertanggung Jawab di lokasi dalam kasus lereng curam, hutan lebat, dll. di mana pengaturan grid
 tidak mungkin. Setiap kondisi atau formasi yang tidak biasa di tanah, lokasi dari batuan keluar
(jika terlihat di permukaan) dan musim semi/jatuh, kemungkinan deposit agregat dll. juga harus dicatat
dan dipetakan di peta.

Pekerjaan lapangan harus dilakukan dengan Peralatan Total Station dalam langkah-langkah berikut:

Mendirikan kontrol horizontal dan vertikal, menemukan grid referensi dan patokan di dalam
area.
Survei untuk menetapkan tingkat titik dan menggambar kontur.
Survei untuk menemukan detail alami dan buatan manusia seperti yang dijelaskan.

Grid untuk pekerjaan survei akan ditetapkan dalam arah U-T & S-U.
Utara Magnetik) atau Utara Tanaman seperti yang diarahkan oleh Insinyur yang Bertanggung Jawab.

7. Menelusuri

i. Triangulasi atau Traversing atau kombinasi dari dua metode akan diadopsi untuk
tujuan mendirikan kontrol horizontal untuk menentukan hubungan yang tepat
antara berbagai titik yang ada di tanah sehingga survei yang diperlukan di bawah ruang lingkup saat ini
survei kerja dan masa depan mungkin saling terkait.

ii. Total instrumen stasiun cerdas harus dikerahkan untuk mencapai akurasi yang ditentukan
kerja. Tindakan pencegahan yang tepat untuk menghindari kesalahan kelulusan dan instrumen lainnya dan
kesalahan pribadi harus diamati dengan cermat.

iii. Dari stasiun travers/triangulasi utama, stasiun subsidiary akan didirikan di lokasi yang sesuai
interval untuk menutupi seluruh area. Tingkat stasiun ini akan didasarkan pada Bench Mark
didirikan di area survei. Menempati stasiun utama & anak, semua rincian utama
akan dipetakan menggunakan instrumen Total Station. Klasifikasi lebih lanjut dari detail, jika diperlukan
akan dilakukan dengan metode tabel sederhana.

iv. Kesalahan penutupan dalam penelusuran tidak boleh melebihi satu dalam dua puluh lima ribu (1:25000) dalam
syarat panjang atau L N detik total dalam ukuran sudut, mana yang lebih kecil (dimana L adalah
jumlah terkecil dari instrumen dan N adalah jumlah stasiun.

8. Kontur:

Surveyor harus melakukan survei level titik pada interval 25 meter untuk kontur area tersebut.
Tinggi juga harus diambil di semua stasiun lintasan dan di titik-titik penting secara acak di seluruh area
(titik tanah). Garis kontur akan diinterpolasi pada interval 0,50 m setelah titik-titik tersebut.
kontur. Kontur tidak hanya akan diinterpolasi tetapi harus disurvei dengan baik di lapangan sehingga
yang fitur jatuh di antara dua tingkat berturut-turut juga diambil. Titik yang cukup
terdistribusi dengan baik di seluruh area harus ditempatkan dan tingkat diambil sehingga akurat
kontur dapat dilakukan di tempat dengan kurva tajam atau perubahan arah yang tiba-tiba dan
 elevasi, titik yang dipilih harus berdekatan satu sama lain. Titik-titik penting pada garis punggungan dan lembah
garis juga harus diukur.

Transfer level selalu dimulai dari stasiun Utama/Subsidiari yang levelnya berdasar pada
tanda ukur yang ditetapkan di area survei.

9. Garis Lintang dan Garis Bujur

Surveyor harus mengikat grid survei area yang akan disurvei dengan garis lintang dan garis bujur.

10.Persiapan & Pengajuan Peta Survei:

i. Juru ukur harus menyerahkan peta survei lokasi dalam skala 1:4000 yang menunjukkan garis kisi dan
garis kontur, menandai semua fitur tetap seperti jalan, rel kereta, saluran air,
gedung, saluran listrik, aliran alami, pohon dll. Setiap area harus memiliki dua salinan asli, satu
menampilkan level titik & kontur dengan garis kisi dan lainnya dengan garis kisi, garis kontur
dan fitur permanen.

ii. Satu peta dengan skala 1:4000 menunjukkan klasifikasi lahan seperti yang disebutkan dalam paragraf 12 (v) harus
diajukan.

iii. Satu peta berjudul Peta Sekitar dengan skala 1:5000 atau sesuai arahan Insinyur yang Bertanggung Jawab.
disiapkan. Peta harus mencakup lokasi pabrik yang menunjukkan fitur permanen seperti jalan,
Jalan Tol Nasional, Jalur Kereta Api dengan namanya, sungai/nallah, desa, kontur utama
dan fitur lainnya yang tersedia dan/atau sesuai dengan arahan Insinyur Penanggung Jawab. Horizontal
dan grid vertikal peta harus ditandai bersama dengan nilai Latitude & Longitude pada 1
interval menit.

iv. Peta Mauza dan Khasra daerah harus dikumpulkan oleh Surveyor dari lokal
otoritas pendapatan dan grid survei dapat ditempatkan di atas peta fitur permanen
dan/atau sesuai petunjuk Insinyur yang bertanggung jawab. Daftar / tabel yang menunjukkan nomor Khasra/Mouza area
dalam acre, penggunaan lahan, nama Khatedar harus dimasukkan dalam laporan.

v. Satu peta komposit dengan skala 1:10000 yang menunjukkan semua fitur seperti disebutkan di paragraf 11 (i) dan
kontur pada interval 5,00m.

vi. Semua peta harus disiapkan dalam bentuk digital menggunakan Inkjet/Pen plotter dan standar
perangkat lunak komputer seperti AutoCAD atau sesuai petunjuk Insinyur yang Bertanggung Jawab. Blok nama
piring semua gambar harus sesuai dengan standar BPCL.

vii. Juru ukur harus mengirimkan dua salinan semua peta untuk tinjauan dan persetujuan Insinyur.
Biaya. Setelah disetujui, 2 (Dua) cetakan dari semua peta dan salinan digital dalam CD akan diserahkan.
 Salinan hard copy dari peta dan salinan lunak di CD harus diserahkan dalam kotak kardus yang sesuai.
menunjukkan indeks gambar.

11.Pengiriman Data Lapangan dan Laporan:

i. Surveyor harus mengajukan semua data yang berkaitan dengan survei dalam bentuk asli kepada Insinyur yang Bertanggung Jawab
termasuk semua level & koordinat dalam format X-Y-Z untuk seluruh area di CD.

ii. Semua data lapangan harus diserahkan kepada BPCL dari waktu ke waktu sesuai dengan kemajuan pekerjaan.

iii. Dua salinan laporan draf akan diserahkan setelah penyelesaian kerja lapangan untuk ditinjau.
dan persetujuan Insinyur yang bertanggung jawab. Laporan harus memberikan pengantar situs,
metodologi yang diadopsi untuk survei area, perhitungan kesalahan, transfer tanda referensi,
perhitungan untuk menghubungkan area dengan lintang & bujur dan perhitungan lainnya
diperlukan untuk survei dan persiapan peta survei.

iv. Survei pertanian (Polarisasi Penggunaan Lahan) dan survei populasi (populasi berdasarkan desa)
daerah yang disurvei akan menjadi bagian dari Laporan Survei.

v. Survei pertanian akan memberikan rincian tentang berbagai jenis tanah, misalnya yang dibudidayakan, pribadi
tanah, Tanah Abadi, tanah yang diklasifikasikan kembali oleh pemerintah, tanah hutan, tanah Gram Samaj, dll. yang jatuh dalam
area yang disurvei termasuk jenis kepemilikan dan jumlah tanaman yang ditanam sepanjang
tahun, sistem irigasi yang diadopsi dan biaya yang lazim untuk setiap jenis tanah, dengan benar
diketahui oleh otoritas yang berwenang dari Negara atau dari penyelidikan lokal.

vi. Survei populasi harus mencakup jumlah gubuk, rumah permanen, sumur bor, yang dilapisi
sumur, jumlah keluarga & anggota keluarga (laki-laki, perempuan, anak-anak di bawah umur) yang masuk dalam
area yang disurvei.

vii. Rincian pohon dengan nama, jumlah, dan lingkarannya akan menjadi bagian dari laporan survei.

viii. Laporan survei juga harus mencakup hal-hal berikut;

Pengamatan situs umum seperti lokasi jalan akses, sungai dan nallah, irigasi
saluran dll.

Keberadaan sumur dan/atau sumur bor di lokasi atau daerah sekitarnya dan tingkat air di
mereka, kemungkinan permukaan air tanah di area tersebut, batuan yang muncul dalam 1 km dari situs tersebut,
rincian penggunaan sebelumnya dari situs yaitu penambangan/kuari/pertanian dll, drainase yang ada
pola situs, kemungkinan genangan air dan tingkat banjir tinggi di area tersebut.

Laporan survei akhir harus diserahkan dalam 2 salinan lembar ukuran A4 standar dengan baik.
terikat dan dicetak menggunakan kertas/material berkualitas baik dan salinan lunak dalam CD dengan baik
pengemasan.
 LAMPIRAN-1A

SYARAT DAN KETENTUAN KHUSUS UNTUK PEKERJAAN SURVEI TOPOGRAFI

1. Ruang Lingkup Pekerjaan

Ruang lingkup pekerjaan yang akan dilaksanakan oleh Surveyor dijelaskan dalam Spesifikasi
terlampir dengan dokumen Permintaan.

2. Penerapan Sumber Daya:

Untuk lingkup pekerjaan di bawah kontrak, seperti yang dijelaskan dalam Spesifikasi, Juru Ukur harus
mobilisasi instrumen berikut sebagai persyaratan minimum;

Stasiun Total 1 No.

Penyelarasan Diri Sendiri / Level Otomatis
2 Buah.
Komputer 1 Tidak.
oPlotter ukuran A-0 :1 Tidak.

Catatan: Aksesori seperti penyangga, staf, batang pengukur jarak, meja datar, pita baja, alat tulis, dll.
harus tersedia di lokasi.

Alat tambahan akan dikerahkan untuk mencocokkan jadwal kerja dan sesuai dengan arahan
Insinyur yang Bertanggung Jawab.

3. Gambar:

Gambar harus disiapkan langsung di komputer menggunakan perangkat lunak standar seperti Auto Cad atau
Otomatis Sipil dll.

4. Laporan Kemajuan:

Surveyor harus menyiapkan dan menyerahkan kepada Insinyur yang Bertanggung Jawab, laporan kemajuan dalam 3 salinan setiap
setiap dua minggu menunjukkan status penempatan grid, total area yang disurvei, pilar grid yang dibangun,
metodologi yang diadopsi untuk survei dan instrumen yang digunakan termasuk staf yang bekerja pada
situs, kesulitan yang dihadapi selama pelaksanaan pekerjaan dll. Pengajuan laporan semacam itu dan
tinjauan tersebut oleh BPCL tidak akan dianggap membebaskan Surveyor dari tanggung jawabnya
Penyelesaian tugas tepat waktu sesuai jadwal yang ditentukan.

5. Syarat Pembayaran:

i. Tidak ada uang muka yang akan dibayarkan.

 ii. Pembayaran progresif akan dilakukan terhadap faktur bulanan dari Juru Ukur yang merinci di sana
dalam rincian pekerjaan yang selesai sesuai dengan ketentuan "Jadwal Item" di
sesuai dengan ketentuan berikut:

75% setelah penyelesaian pekerjaan lapangan dan pengiriman gambar survei untuk area tersebut
diperiksa dan disertifikasi oleh Insinyur yang bertanggung jawab dari BPCL.
25% pada penyampaian laporan akhir, gambar, dan sertifikasi oleh Insinyur Yang Bertanggung Jawab.

iii. Semua pembayaran akan dikeluarkan oleh BPCL terhadap faktur Juru Ukur yang harus diverifikasi
dan sertifikasi oleh Insinyur yang Bertanggung Jawab dari BPCL.

Periode Penyelesaian

Waktu adalah inti dari Kontrak. Juru ukur harus mematuhi dan menyelesaikan semua pekerjaan secara ketat.
sesuai jadwal waktu.

Seluruh survei termasuk pengiriman Laporan Akhir harus diselesaikan dalam 03

(tiga) minggu dari tanggal LOI atau penyerahan lokasi yang mana yang lebih belakangan.

Waktu menjadi inti dari kontrak ini, periode penyelesaian yang disebutkan dalam kontrak akan
harus dipatuhi dengan ketat dan tidak akan ada variasi yang diizinkan kecuali dengan otorisasi sebelumnya di
menulis dari Pemilik.

Jangka waktu penyelesaian kontrak termasuk mobilisasi tenaga kerja, instrumen,

transportasi atau kegiatan lain yang diperlukan untuk dilaksanakan demi mencapai
selesai bekerja survei.

7. Denda Terhadap Keterlambatan Penyelesaian:

Jika penawar tidak menyelesaikan pekerjaan dalam waktu yang ditentukan, Korporasi berhak untuk
hak untuk memulihkan Ganti Rugi yang Ditetapkan sebesar 0,5% dari nilai kontrak yang sebenarnya per
minggu keterlambatan atau sebagian darinya, yang tunduk pada maksimum 5% dari nilai kontrak yang sebenarnya. Seperti
ganti rugi yang dibayarkan dapat dipotong oleh Korporasi dari uang yang terutang kepada penawar
dan jumlah lebih lanjut yang harus dibayar oleh penawar akan dibayar oleh penawar kepada Korporasi
segera.
