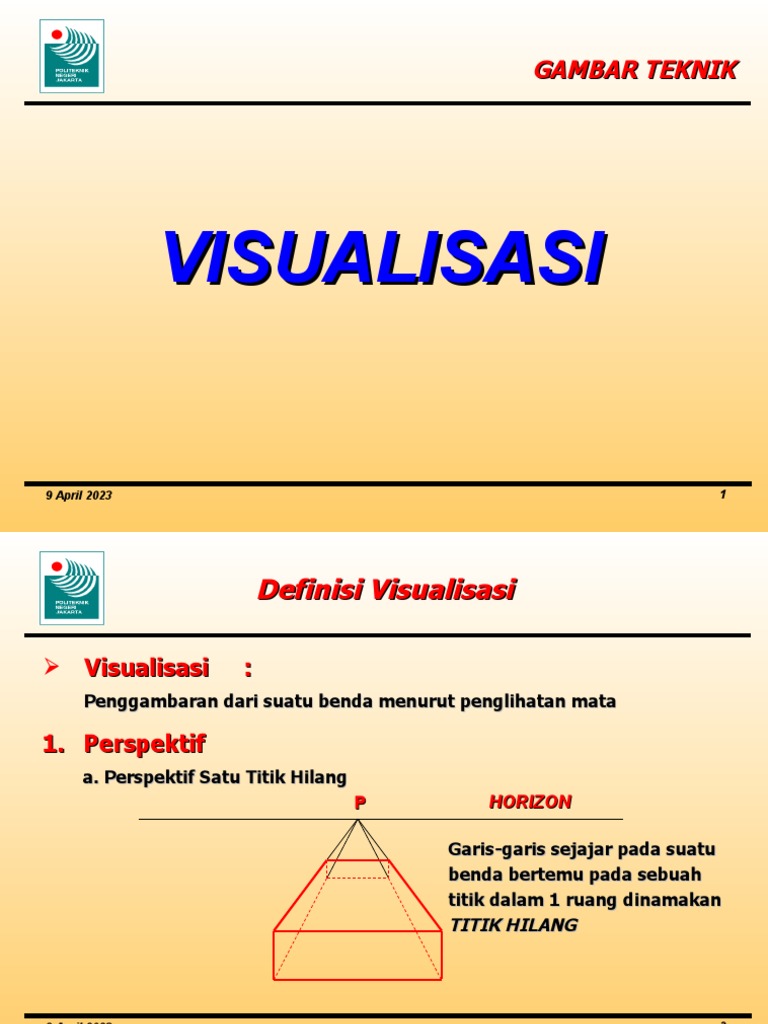

GAMBAR TEKNIK

VISUALISASI

9 April 2023 1
 Definisi Visualisasi

 Visualisasi :
Penggambaran dari suatu benda menurut penglihatan mata

1. Perspektif
a. Perspektif Satu Titik Hilang
P HORIZON

Garis-garis sejajar pada suatu

benda bertemu pada sebuah
titik dalam 1 ruang dinamakan
TITIK HILANG

9 April 2023 2
 b. Perspektif 2 Titik Hilang

P1 HORIZON P2

9 April 2023 3
 c. Perspektif 3 Titik Hilang

P1 HORIZON P2

P3

9 April 2023 4
 2. OBLIQUE

Metoda Penggambaran Oblique merupakan pengembangan dari penggambaran

perspektif satu titik hilang.

Y
Z

45o 45o
X
UKURAN SKALA KETERANGAN
SUMBU X 1:1 Sejajar Horizontal Semua Ukuran diukur sepanjang
SUMBU Y 1:1 Sejajar terhadap Sumbu X sumbu-sumber X, Y dan Z
SUMBU Z 1:2 Bersudut 45o terhadap sumbu X dan Y

9 April 2023 5
 3. DIMETRIK

Metoda Penggambaran Dimetrik merupakan pengembangan dari penggambaran

perspektif dua titik hilang.

Y
Z

X
42o 7o 42o
7o

UKURAN SKALA KETERANGAN

SUMBU X 1:1 Bersudut 7o terhadap Horizontal Semua Ukuran diukur sepanjang
SUMBU Y 1:1 Tegak Lurus terhadap Horizontal sumbu-sumber X, Y dan Z
SUMBU Z 1:1 Bersudut 42o terhadap Horizontal

9 April 2023 6
 4. ISOMETRIK

Metoda Penggambaran Dimetrik merupakan pengembangan dari penggambaran

perspektif tiga titik hilang.

X Z
Z

30o 30o
30o 30o

UKURAN :
Semua Ukuran diukur sepanjang sumbu-sumber X, Y dan Z dengan Skala yang sama
yaitu 1: 1

9 April 2023 7
 CONTOH VISUALISASI

STEP 1
STEP 2
STEP 3

9 April 2023 8
 CONTOH VISUALISASI

9 April 2023 9
 CONTOH VISUALISASI

STEP 1
STEP 2
STEP 3

9 April 2023 10
 VISUALISASI

B D TOP

B
D
A
A C
FRONT RIGHT

TOP
SIDE
B

D RIG
NT
O
FR IDE A SID HT D
S E
C
C

9 April 2023 11
 GAMBAR ISOMETRIK SEBUAH LINGKARAN

9 April 2023 12
 GAMBAR ISOMETRIK SEBUAH LINGKARAN

9 April 2023 13
 TAMPAK ATAS

9 April 2023 14
 TAMPAK DEPAN

9 April 2023 15
 TAMPAK SAMPING

9 April 2023 16
 Contoh

9 April 2023 17
 CONTOH VISUALISASI

9 April 2023 18
 TUGAS VISUALISASI

9 April 2023 19
 TUGAS VISUALISASI

9 April 2023 20
 TERIMA KASIH

GEDUNG D
JURUSAN
TEKNIK ELEKTRO

9 April 2023 21
 TAMPAK DEPAN

9 April 2023 22
