Modul 2

Penukar Kalor

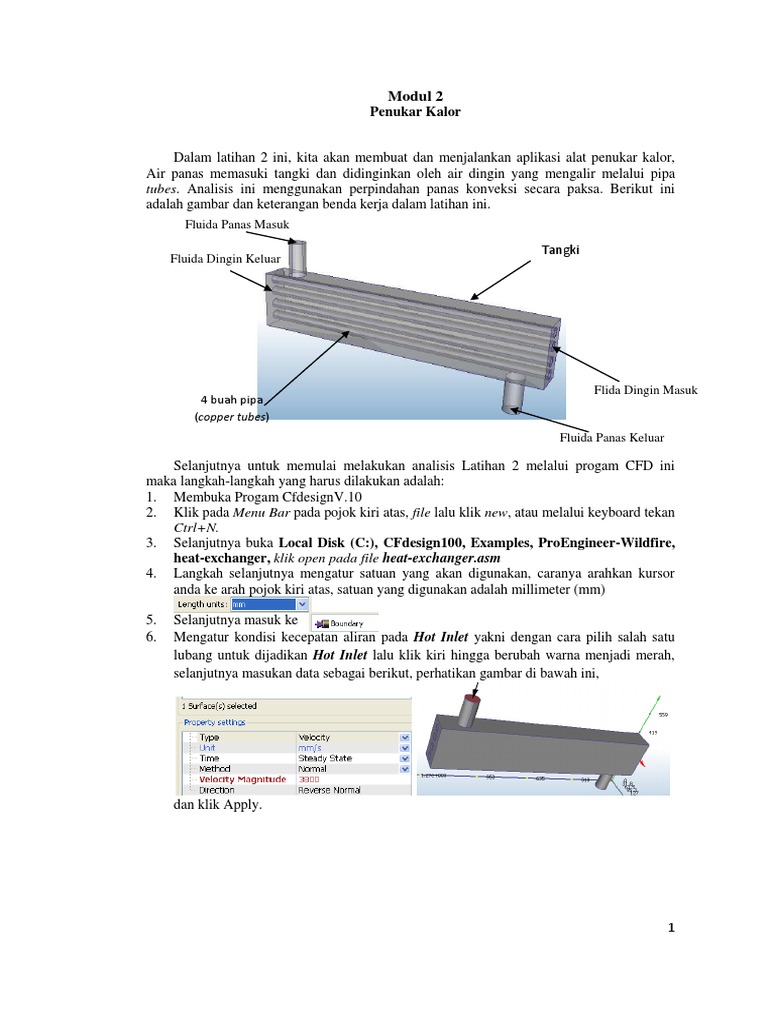

Dalam latihan 2 ini, kita akan membuat dan menjalankan aplikasi alat penukar kalor,
Air panas memasuki tangki dan didinginkan oleh air dingin yang mengalir melalui pipa
tubes. Analisis ini menggunakan perpindahan panas konveksi secara paksa. Berikut ini
adalah gambar dan keterangan benda kerja dalam latihan ini.
Fluida Panas Masuk
Fluida Dingin Keluar

4 buah pipa
(copper tubes)

Tangki

Flida Dingin Masuk

Fluida Panas Keluar

Selanjutnya untuk memulai melakukan analisis Latihan 2 melalui progam CFD ini
maka langkah-langkah yang harus dilakukan adalah:
1. Membuka Progam CfdesignV.10
2. Klik pada Menu Bar pada pojok kiri atas, file lalu klik new, atau melalui keyboard tekan
Ctrl+N.
3. Selanjutnya buka Local Disk (C:), CFdesign100, Examples, ProEngineer-Wildfire,
heat-exchanger, klik open pada file heat-exchanger.asm
4. Langkah selanjutnya mengatur satuan yang akan digunakan, caranya arahkan kursor
anda ke arah pojok kiri atas, satuan yang digunakan adalah millimeter (mm)
5.
6.

Selanjutnya masuk ke
Mengatur kondisi kecepatan aliran pada Hot Inlet yakni dengan cara pilih salah satu
lubang untuk dijadikan Hot Inlet lalu klik kiri hingga berubah warna menjadi merah,
selanjutnya masukan data sebagai berikut, perhatikan gambar di bawah ini,

dan klik Apply.

Selanjutnya klik kiri lagi pada lubang yang sama sesuai gambar yang di atas, pada
Property settings ubah Type velocity menjadi Temperature untuk mengatur temperatur
masuk yang dibutuhkan, perhatikan gambar di bawah ini,

lalu masukan data sesuai gambar di atas dan

klik Apply.
7.

Proses selanjutnya mengatur kondisi pada Cold Inlets, perhatikan gambar di bawah ini,

beri tanda pada empat lubang sesuai gambar diatas dengan cara klik kiri pada empat
lubang tersebut, lalu masukan data kecepatan /Velocity sesuai gambar tabel di atas dan
klik Apply. Selanjutnya klik kiri lagi pada empat lubang tersebut sesuai gambar di atas,
pada Property settings ubah Type velocity menjadi Temperature untuk mengatur
temperatur masuk yang dibutuhkan, perhatikan gambar di bawah ini,

8.

masukan data sesuai gambar di atas dan klik Apply.

Mengatur kondisi pada Outlets/keluaran, putarlah benda kerja menuju sisi yang satunya
lagi, perhatikan gambar di bawah ini,

beri tanda pada lima lubang sesuai gambar di atas dengan cara klik kiri pada kelima
lubang tersebut hingga berwarna merah. Selanjutnya masukan data sesuai gambar tabel
di atas, dan klik Apply.
9.

Masuk ke Mesh Definitions klik kiri pada gambar

klik Automatic size perhatikan gambar di bawah ini.

dan

selanjutnya

Selanjutnya klik kanan pada benda kerja hingga muncul gambar empat buah pipa
sejajar, lalu klik kiri pada keempat pipa tersebut dan klik Extrude Mesh, perhatikan
gambar di bawah ini,

Selanjutnya akan muncul kotak kecil, klik OK sesuai dengan gambar di atas.
10. Masuk ke pemilihan material bahan klik kiri pada Material and Devices
untuk menentukan material dan bahan apa yang digunakan.
a. Pertama untuk bahan material pipa yang digunakan adalah Copper_Constant,
perhatikan gambar di bawah ini,

Klik pada empat buah pipa lalu masukan data pada Property settings sesuai
dengan gambar tabel di atas, dan klik Apply.
b. Kedua untuk material tangki /Tank, klik kanan di luar benda kerja, lalu klik kiri
pada gambar Tank, perhatikan gambar di bawah ini,

masukan data pada Property settings sesuai dengan gambar tabel di atas, dan klik
Apply.
c. Ketiga untuk material fluida di dalam keempat buah pipa, klik kanan pada benda
kerja sebanyak dua kali, sehingga akan muncul gambar empat buah pipa yang
berwarna biru. Selanjutnya klik kiri pada empat buah pipa tersebut, perhatikan
gambar di bawah ini,
3

Lalu masukan data pada Property settings sesuai dengan gambar tabel di atas, dan
klik Apply.
1.

Proses selanjutnya masuk ke Analyze

Control Bar lalu ikuti petunjuk pada gambar di bawah ini,

, perhatikan pada menu

dan klik Go, untuk menjalankan analisi CFD. Dalam proses ini, analisis CFD sedang
berjalan biarkan proses ini berjalan hingga benar-benar selesai. Jika proses ini
urutannya benar maka benda kerja akan berubah warna dan muncul gambar grafik di
bawah benda kerja. Proses analisis CFD ini telah selesai.
2.

Berikut gambar hasil analisis Penukar Kalor menggunakan program CFD.

3.

Terakhir simpan hasil analisis ini di dalam folder CFD anda dengan nama
Heat_Exchanger_CFD lalu tutup progam CFD dan matikan komputer anda.
