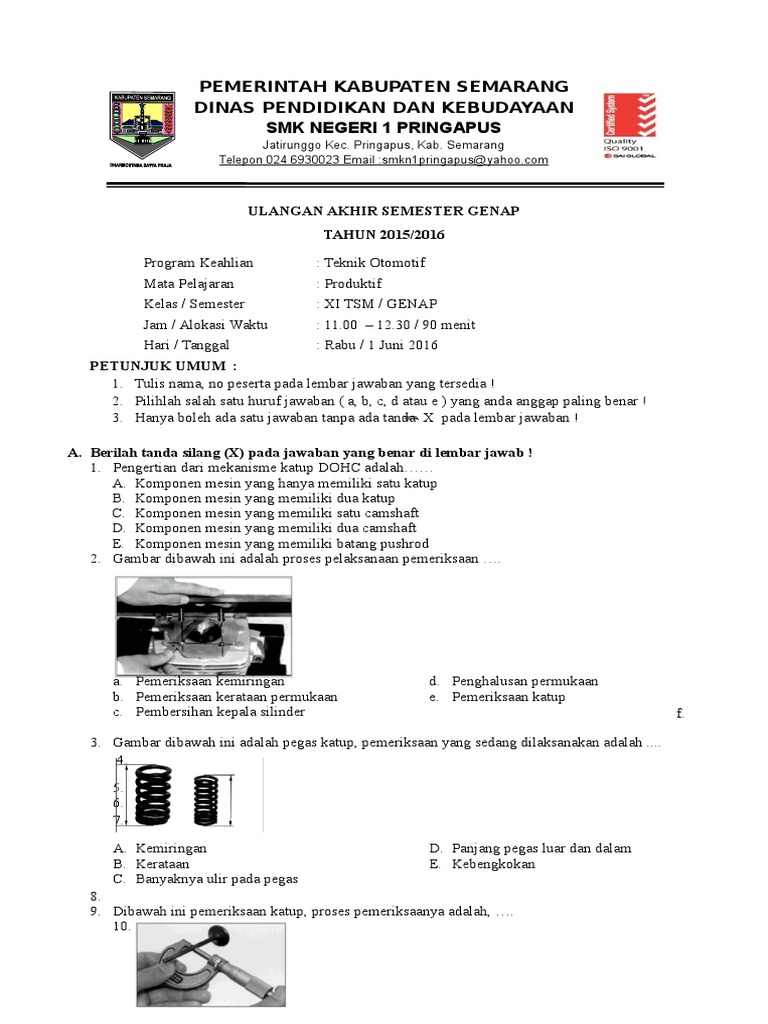

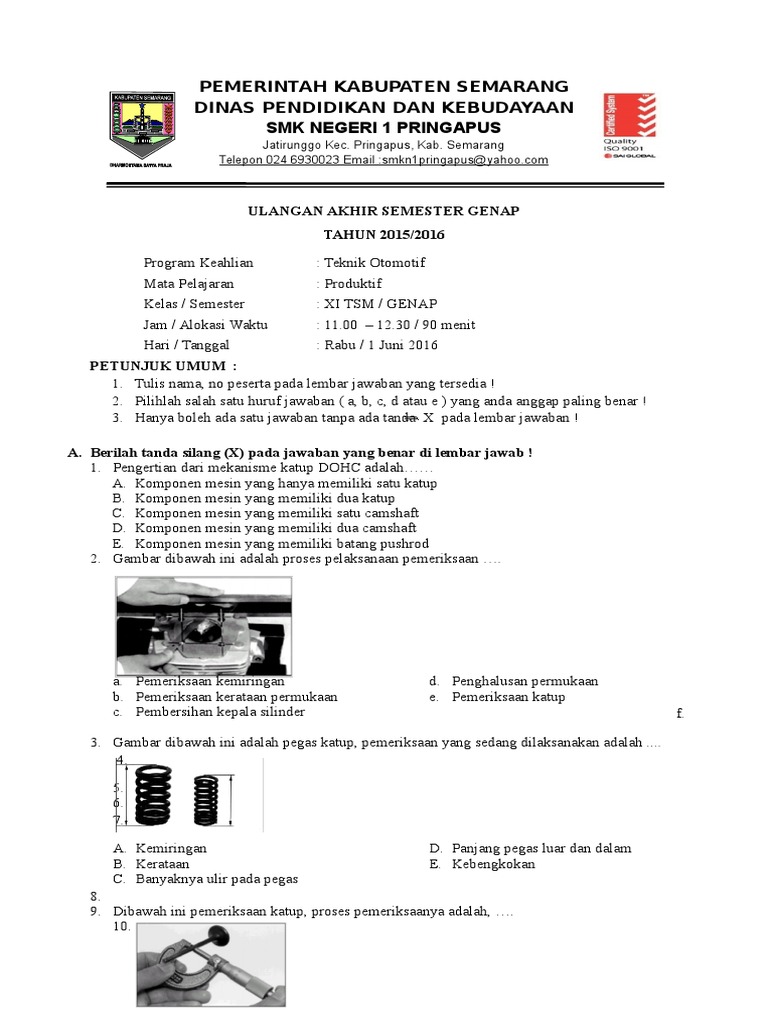

PEMERINTAH KABUPATEN SEMARANG

DINAS PENDIDIKAN DAN KEBUDAYAAN

SMK NEGERI 1 PRINGAPUS
Jatirunggo Kec. Pringapus, Kab. Semarang
Telepon 024 6930023 Email :smkn1pringapus@yahoo.com

ULANGAN AKHIR SEMESTER GENAP

TAHUN 2015/2016
Program Keahlian

: Teknik Otomotif

Mata Pelajaran

: Produktif

Kelas / Semester

: XI TSM / GENAP

Jam / Alokasi Waktu

: 11.00 12.30 / 90 menit

Hari / Tanggal

: Rabu / 1 Juni 2016

PETUNJUK UMUM :
1. Tulis nama, no peserta pada lembar jawaban yang tersedia !
2. Pilihlah salah satu huruf jawaban ( a, b, c, d atau e ) yang anda anggap paling benar !
3. Hanya boleh ada satu jawaban tanpa ada tanda X pada lembar jawaban !
A. Berilah tanda silang (X) pada jawaban yang benar di lembar jawab !
1. Pengertian dari mekanisme katup DOHC adalah
A. Komponen mesin yang hanya memiliki satu katup
B. Komponen mesin yang memiliki dua katup
C. Komponen mesin yang memiliki satu camshaft
D. Komponen mesin yang memiliki dua camshaft
E. Komponen mesin yang memiliki batang pushrod
2. Gambar dibawah ini adalah proses pelaksanaan pemeriksaan .

a. Pemeriksaan kemiringan
b. Pemeriksaan kerataan permukaan
c. Pembersihan kepala silinder

d. Penghalusan permukaan
e. Pemeriksaan katup
f.

3. Gambar dibawah ini adalah pegas katup, pemeriksaan yang sedang dilaksanakan adalah ....
4.
5.
6.
7.
A. Kemiringan
B. Kerataan
C. Banyaknya ulir pada pegas

D. Panjang pegas luar dan dalam

E. Kebengkokan

8.
9. Dibawah ini pemeriksaan katup, proses pemeriksaanya adalah, .
10.

11.
12.
13.
14.
15.
A. Kebengkokan batang katup
D. Pemeriksaan ujung batang katup
B. Tebal daun katup
E. Tinggi katup
C. Diameter batang katup
16. Standart tekanan kompresi pada motor bensin adalah .
A. 3 6 kg/cm2
D. 7 11 kg/cm2
2
B. 5 6 kg/cm
E. 8 12 kg/cm2
C. 7 11 kg/cm2
17. Alat yang digunakan untuk membongkar dan memasang pegas katup adalah .
A. Kunci busi
D. Valve spring compressor
B. Kunci sock
E. Kunci moment
C. Tang lancip
18. Gambar dibawah adalah pelaksanaan proses
F.
G.
H.
A. Memukul kepala silinder
C. Memasang katup
B. Membongkar dan memasang bos
D. Skir katup
E. Memperbaiki camshaft
katup
19. Terbuka dan tertutupnya saluran masuk dan saluran buang pada motor 4 tak diatur oleh
katup-katup yang digerakkan oleh .
A. Katup
D. Mekanisme katup
B. Camshaft
E. Sproket
C. Rocker arm
20. Tipe penggerak mekanisme katup yang umum digunakan pada sepada motor adala
A. Menggunakan sabuk / belt
B. Rantai mesin
C. Roda gigiCamshaft
D. Sproket
21. Tujuan utama penggunakan rantai mesin pada sepeda motor adalah karena .
A. Murah harganya
B. Mudah perawatan
C. Konstruksi sederhana
D. Ditunjang dengan camchain tensioner lebih halus
E. a, b, c, d benar
22. Gambar disamping merupakan jenis dari tipe penggerak rantai mesin .
A. Silent chain
B. Baja
C. Roller chain
D. Alumunium
E. Besi tuang
F.
G.
23. Dari gambar dibawah ditunjukkan piston dengan lapisan molibdenum dengan tujuan
H.
I.
Molibdenu
J.

mmm

K.
L.

A. Tahan karat
B. Tahan terhadap gesekan
C. Anti macet
D. Mudah perawatan
E. Harganya lebih murah
M.
N.
O.
GAMBAR
DIBAWAH
P.
Q.
R.
S.

INI SOAL NO 13 - 18
1

2
3

T.
U.
V.

4
6

24. Dari gambar diatas bagian piston yang di beri angka 1 adalah
A. Diameter pena
B. Bidang api
C. Pinggang torak
D. Puncak torak
E. Bidang cincin
25. Di lihat dari gambar diatas bagian piston yang di beri angka 2 adalah
A. Bidang api
C. Diameter pena
D. Bidang cincin
B. Tinggi komponen
E. Pinggang torak
26. Di lihat dari gambar diatas bagian piston yang di beri angka 3 adalah
A. Bidang cincin
D. Bidang api
B. Pinggang torak
E. Tinggi komponen
C. Diameter pena
27. Di lihat dari gambar diatas bagian piston yang di beri angka 4 adalah
A. Bidang api
D. Tinggi komponen
B. Bidang cincin
E. Diameter pena
C. Pinggang torak
28. Di lihat dari gambar diatas bagian piston yang di beri angka 5 adalah
A. Bidang cincin
D. Pinggang torak
B. Tinggi komponen
E. Diameter pen
C. Bidang api
29. Di lihat dari gambar diatas bagian piston yang di beri angka 6 adalah
A. Diameter torak
D. Pinggang torak
B. Diameter pena
E. Bidang api
C. Bidang cincin
30. Diameter (garis tengah) lubang silinder merupakan istilah dari
A. Deflektor
D. ADS
B. Bore
E. Displacement
C. Stroke
31. Tipe panjang langkah gerak piston dari TMA ke TMB merupakan istilah dari

A. Deflektor
D. ADS
B. Bore
E. Displacement
C. Stroke
32. Sebagai Bahan utama pembuatan piston adalah
A. Al,Cu,Ni,Si
D. Al,Mgn,Ni
B. Al,Zn,H2
E. Al,Zn,Si
C. Al,Mgn,Tb,Ni
33. Memindahkan panas torak ke dinding silinder merupakan fungsi
A. Piston
D. Connecting rod
B. Pin piston
E. Circlip
C. Ring piston
34. Bahan di chrome plating sehingga cukup untuk menahan temperatur tinggi dan tekanan
tinggi merupakan pembuatan
A. Second ring
D. Top ring
B. Oil ring
E. Tree ring
C. Expander ring
35. Memindahkan gaya torak ke poros engkol dan membangkitkan momen putar pada poros
engkol merupakan fungsi
A. Pin piston
D. Connecting rod
B. Crankcase
E. Fungsi dari ban
C. Cranksafe
36. Macam-macam pengikatan pena torak dibagi menjadi
A. 2 macam
D. 5 macam
B. 3 macam
E. 1 macam
C. 4 macam
37. Goresan pada pinggang torak goresan pada sekeliling pinggang disebabkan oleh
A. Bahan bakar miskin
D. Pelumasan kurang
B. Salah nilai panas busi
E. Campuran kurus
C. Salah pada nosel
38.
Arah pemasangan Fuel Strainer (saringan
bahan bakar ) yang benar pada gambar dibawah ini adalah ....
A. X : Saluran udara
39.
Y : Saluran SASS
X
B. X : Tangki bahan bakar
40.
Y : Karburator
C. X : saluran bahan bakar
41.
Y : saluran Pendingin
D. X : Karburator
42.
Y : Tangki bahan bakar
E. X : Tangki bahan bakar
Y
43.
Y : saluran pembuangan
44.
Alat ukur yang berfungsi untuk
mengukurtekanan bahan bakar motor PGM-Fi adalah...
A. Fuel Compression
C. Fuel Pressure Gauge
D. Tire Gaauge
Gauge
E. Micro Meter dial
B. Fuel Meter
45.
Sensor yang terletak pada throttle body
adalah ....
A. O2 sensor
D. ECT sensor
B. TP sensor
E. CKP sensor
C. BAS

46.
Dibawah ini yang bukan
merupakan
A. Lebih irit
C. Mudah
perawatan
keunggulan
B. MesinPGM-FI adalah
mudah
....
D. Emisi lebih tinggi
E. Emisi lebih rendah
dihidupkan
47.
Fungsi dari Malfunction Indicator Lamp adalah
....
A. Sebagai Indikator kecepatan
B. Sebagai indikator gangguan pada sistem PGM-FI
C. Sebagai indikator bahwa sepeda motormenggunakan sistem
PGM-FI
D. Sebagai indikator gangguan injektor
E. Sebagai pembaca history gangguan sistem PGM-FI
48.
Perhatikan gambar dibawah ini !

49.
50.

Fungsi alat pada gambar diatas adalah ....

Sambungan konektor lampu
Sambungan ke injektor yang kedap air
Konektor sekring
Sambungan antar kabel
Mengaktifkan mode reset / sistem pendiagnosaan sendiri
51.
Komponen yang terdapat pada tangki bahan
bakar sepeda motor PGM-FI adalah ....
A. Injektor
D. Oil Pump
B. Filter Udara
E. Fuel Pump
C. Filter oli
52.
Spesifikasi Tekanan Pompa bahan bakar pada
PGM-FI adalah ....
A. 194 kpa
D. 494 kpa
B. 294 kpa
E. 594 kpa
C. 394 kpa
53.
MIL berkedip 7 kali, kerusakan terdapat pada
sensor ....
A. TP sensor
D. Injektor
B. O2 sensor
E. BAS
C. EOT sensor
54.
MIL berkedip 12 kali, kerusakan terdapat
pada sensor ....
A. TP sensor
D. Injektor
B. O2 sensor
E. BAS
C. EOT sensor
55.
MIL berkedip 8 kali, kerusakan terdapat pada
sensor ....
A. TP sensor
D. Injektor
B. O2 sensor
E. BAS
C. EOT sensor
56.
Fungsi throtle body adalah ....
A. Mencampur bahan bakar dan udara
B. Menyemprotkan bahan bakar
C. Mengatur aliran bahan bakar
D. Sebagai saluran udara
A.
B.
C.
D.
E.

E. Sebagai saluran bahan bakar

57.
Fungsi Fuel Pump pada sistem bahan bakar
adalah ....
A. Menyalurkan bahan bakar
B. Mengabutkan bahan bakar
C. Mencampur bahan bakar dengan udara
D. Memberikan tekanan agar bahan bakar bisa mengalir
E. Memeriksa tekanan bahan bakar
58.
Perhatikan gambar dibawah ini !

59.
60.

Nama komponen pada gambar diatas adalah ....

A. Injektor
D. Fuel pump
B. Nepel
E. TP sensor
C. Sensor O2
F.
B. SOAL ESSAY!
1. Sebutkan 3 fungsi kepala silinder !
2. Sebutkan persyaratan bahan untuk pembuatan torak!
3. Gambarkan 4 jenis kepala piston !
4. Jika injector mengalami gangguan, maka lampu MIL akan berkedip berapa kali ?
5. Jika lampu MIL berkedip 33 kali, maka kerusakan terdapat pada sensor
G.
H.
6.
7.
8.

9. KUNCI JAWABAN
10.
PILIHAN GANDA
1. D
2. B
3. D
4. C
5. E
6. D
7. 8. C
9. B
10. E
11.

11. C
12. A
13. C
14. D
15. A
16. D
17. B
18. D
19. D
20. A

21. A
22. C
23. B
24. A
25. C
26. E
27. B
28. C
29. B
30. D
ESSAY
12.

31. B
32. E
33. E
34. B
35. C
36. D
37. A
38. D
39. D
40. A

41.
42.
43. Gambar macam macam bentuk kepala piston

44.
45.
46. 12 kali
47. ECM
