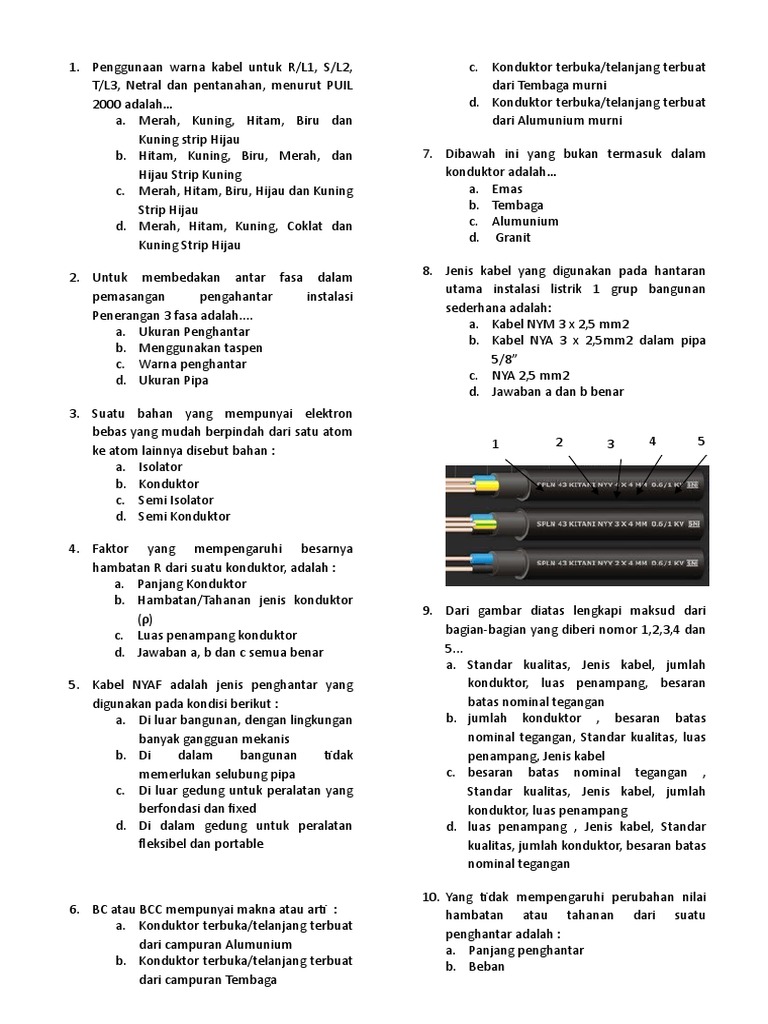

1. Penggunaan warna kabel untuk R/L1, S/L2,
Konduktor terbuka/telanjang terbuat
T/L3, Netral dan pentanahan, menurut PUIL
2000 adalah…
a. Merah, Kuning, Hitam, Biru dan
Kuning strip Hijau
b. Hitam, Kuning, Biru, Merah, dan
Hijau Strip Kuning
c. Merah, Hitam, Biru, Hijau dan Kuning
Strip Hijau
d. Merah, Hitam, Kuning, Coklat dan
Kuning Strip Hijau
2. Untuk membedakan antar fasa dalam
pemasangan pengahantar instalasi
Penerangan 3 fasa adalah....
a. Ukuran Penghantar
b. Menggunakan taspen
c. Warna penghantar
d. Ukuran Pipa
3. Suatu bahan yang mempunyai elektron
bebas yang mudah berpindah dari satu atom
ke atom lainnya disebut bahan :
a. Isolator
b. Konduktor
c. Semi Isolator
d. Semi Konduktor
4. Faktor yang mempengaruhi besarnya
hambatan R dari suatu konduktor, adalah :
a. Panjang Konduktor
b. Hambatan/Tahanan jenis konduktor
(ρ)
c. Luas penampang konduktor
d. Jawaban a, b dan c semua benar
5. Kabel NYAF adalah jenis penghantar yang
digunakan pada kondisi berikut :
a. Di luar bangunan, dengan lingkungan
banyak gangguan mekanis
b. Di dalam bangunan tidak
memerlukan selubung pipa
c. Di luar gedung untuk peralatan yang
berfondasi dan fixed
d. Di dalam gedung untuk peralatan
fleksibel dan portable
6. BC atau BCC mempunyai makna atau arti :
a. Konduktor terbuka/telanjang terbuat
dari campuran Alumunium
b. Konduktor terbuka/telanjang terbuat
dari campuran Tembaga
c.
dari Tembaga murni
d. Konduktor terbuka/telanjang terbuat
dari Alumunium murni
7. Dibawah ini yang bukan termasuk dalam
konduktor adalah…
a. Emas
b. Tembaga
c. Alumunium
d. Granit
8. Jenis kabel yang digunakan pada hantaran
utama instalasi listrik 1 grup bangunan
sederhana adalah:
a. Kabel NYM 3 x 2,5 mm2
b. Kabel NYA 3 x 2,5mm2 dalam pipa
5/8”
c. NYA 2,5 mm2
d. Jawaban a dan b benar
1 2 3 4 5
9. Dari gambar diatas lengkapi maksud dari
bagian-bagian yang diberi nomor 1,2,3,4 dan
5...
a. Standar kualitas, Jenis kabel, jumlah
konduktor, luas penampang, besaran
batas nominal tegangan
b. jumlah konduktor , besaran batas
nominal tegangan, Standar kualitas, luas
penampang, Jenis kabel
c. besaran batas nominal tegangan ,
Standar kualitas, Jenis kabel, jumlah
konduktor, luas penampang
d. luas penampang , Jenis kabel, Standar
kualitas, jumlah konduktor, besaran batas
nominal tegangan
10. Yang tidak mempengaruhi perubahan nilai
hambatan atau tahanan dari suatu
penghantar adalah :
a. Panjang penghantar
b. Beban
 c. Luas penampang
d. Suhu

11. Kabel yang hanya berfungsi untuk satu

macam penghantar saja, adalah jenis
penghantar…
a. Penghantar triplex
b. Penghantar simplex 16. Gambar kabel diatas berdasarkan jumlah
c. Penghantar duplex penghantarnya termasuk kedalam jenis
d. Penghantar quadruplex kabel...
a. Simplex
12. Berdasarkan Tabel nomenklatur kabel pada b. Duplex
PUIL 2000 untuk Kabel NYA memiliki arti... c. Triplex
a. kabel standar penghantar tembaga, d. Quadruplex
selubung isolasi dari PVC, kabel
berisolasi tunggal 17. Dalam metode pemilihan kabel yang tidak
b. kabel standar penghantar kuningan, perlu diperhatikan adalah...
selubung isolasi karet, penghantar a. Merek
b. Standar
kawat halus
c. Kapasitas dan Fungsi
c. kabel standar penghantar kuningan,
d. Warna standar
selubung luar dari bahan buatan,
kabel berisolasi serabut 18. isolasi luar jenis PVC, berinti pejal, berinti
d. kabel standar penghantar tembaga, 2,3,atau 4, dan pemasangan pada instalasi
selubung isolasi dari PVC, kabel listrik dalam rumah bisa tanpa konduit
berisolasi khusus merupakan karakteristik dari jenis kabel...
a. NYA
13. Diketahui sebuah kawat dengan luas b. NYM
penampang 0,000005 m2 dan memiliki c. NYAF
hambatan jenis sebesar 0,000001 Wm. d. NYMHY
Kawat tersebut digunakan sebagai elemen
pembakar listrik 1 kW dengan hambatan 19. Penggunaan warna kabel untuk R/L1, S/L2,
listrik 5 W. Maka Panjang kawat yang T/L3, Netral dan pentanahan, menurut PUIL
diperlukan adalah.... 2011 adalah…
a. 10 m a. Merah, Kuning, Hitam, Biru dan
b. 15 m Kuning strip Hijau
c. 25 m b. Coklat, Hitam, Abu-abu, Biru dan
d. 30 m Kuning strip Hijau
c. Hitam, Kuning, Abu-abu, Biru dan
14. Yang termasuk dalam Penghantar arus listrik Kuning strip Hijau
tenaga adalah… d. Coklat, Hitam, Merah, Biru dan
a. Kabel Coaxial Kuning strip Hijau
b. Kabel fiber optik
c. TPS (Twisted Pair Shielded)
d. NYFGbY

15. Yang bukan termasuk dalam klasifikasi

20. Dari gambar diatas merupakan jenis
Penghantar berdasarkan konstruksinya
sambungan adalah…
adalah…
a. Western Union
a. Penghantar listrik bentuk pejal
b. Plant Joint
b. Penghantar listrik bentuk serabut
c. Knotted Tap Cross
c. Penghantar listrik bentuk berulir
d. Pig Tail
d. Penghantar persegi
21. Penghantar Phasa adalah…
 a. penghantar yang membawa arus
bolak-balik dari sumber tenaga ke
peralatan.
b. penghantar yang membawa kembali
arus dari peralatan ke sumber
pembangkit atau panel distribusi
c. Penghantar yang berfungsi
meniadakan beda potensial sehingga b.
bila ada kebocoran tegangan maka
kebocoran tersebut akan dibuang ke
bumi
d. penghantar logam yang dilindungi
dengan isolasi

22. Berdasarkan tabel KHA pada PUIL 2000 maka

KHA untuk kabel jenis NYA dengan c.
penampang 2,5 mm yang dipasang terus
menerus didalam pipa adalah…
a. 10 A
b. 15 A
c. 20 A
d. 25 A

23. Di indonesia menggunakan tegangan listrik

AC (alternating current) / arus bolak balik d.
sebesar 220 V dan kabel NYA 2,5 mm
memiliki KHA 20 Ampere. Maka berarti daya
yang mampu digunakan sebesar…
a. 900 watt
b. 1200 watt
c. 2200 watt
d. 4400 watt

24. Berdasarkan rumus hambatan kawat

peghantar maka pernyataan yang benar
dibawah ini adalah…
a. Resistansi berbanding terbalik 26. Suatu proses dalam menyambung 2, 3 atau
dengan penampang konduktor lebih penghantar dengan teknik tertentu
b. Resistansi berbanding terbalik dengan jenis dan kebutuhan sesuai dengan
dengan panjang konduktor syarat dan ketentuan yang sudah ditetapkan
c. Resistansi berbanding terbalik merupakan definisi dari…
dengan tahanan masa jenis a. Pengukuran
d. Resistansi berbanding lurus dengan b. Pengawatan
penampang konduktor c. Pembumian
d. Penghantar
25. Dari gambar dibawah ini manakah
27. Yang bukan tujuan dari pengawatan atau
pernyataan yang salah...
a. montase adalah…
a. Menghindari korsleting atau hubung
arus pendek listrik
b. Mempercepat pemasangan instalasi
c. Membantu dalam memeriksa
gangguan pada instalasi
 d. Memudahkan dalam mencabangkan
atau memparalelkan penghantar
Pengawatan

28. Dari gambar diatas merupakan salah satu

metode sambungan atau terminasi dengan
cara…
a. Penyambungan selongsong dipres
b. Penyambungan selongsong tanpa
sekrup.
c. Penyambungan dengan lilitan kawat
d. Penyambungan puntiran kawat
padat dengan memuntir dan
memakai lasdop.

29. Dalam metode sambungan dengan solder

hanya untuk jenis kabel dengan …
a. penghantar serabut
b. penghantar pejal
c. penghantar telanjang
d. penghantar tunggal

30. Dalam pemasangan instalasi penerangan

bangunan rumah tinggal maka jenis
sambungan yang digunakan adalah…
a. Sambungan pig tail
b. Sambungan bell hanger
c. Sambungan western union
d. Sambungan britania
