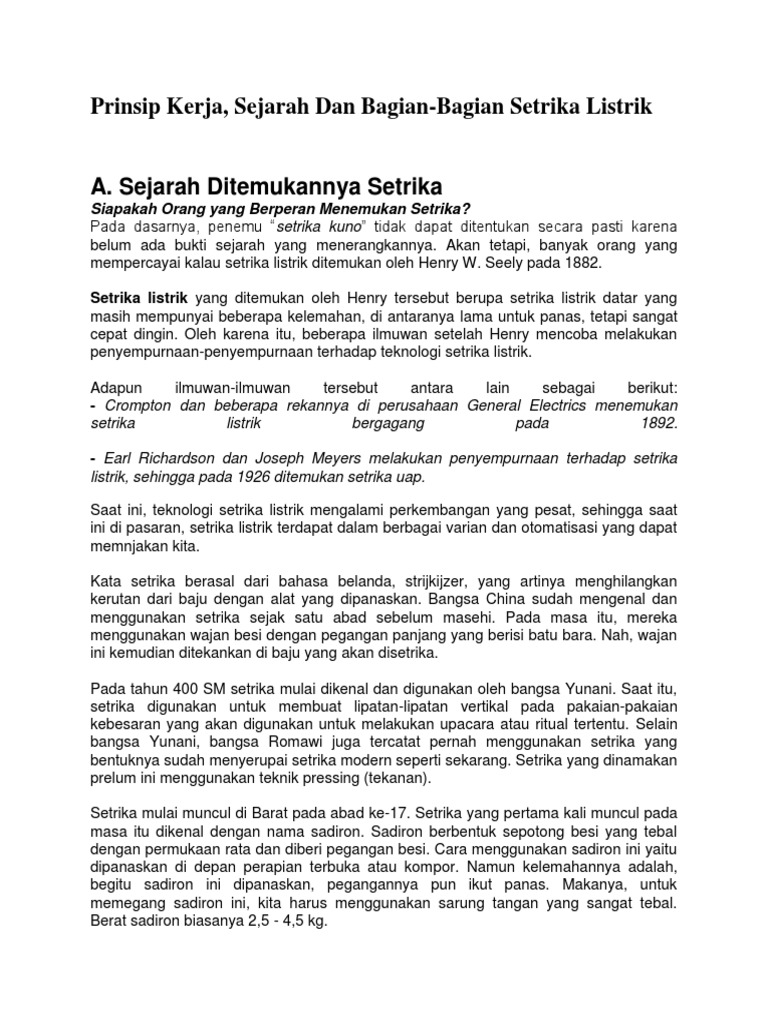

Prinsip Kerja, Sejarah Dan Bagian-Bagian Setrika Listrik

A. Sejarah Ditemukannya Setrika

Siapakah Orang yang Berperan Menemukan Setrika?
Pada dasarnya, penemu “setrika kuno” tidak dapat ditentukan secara pasti karena
belum ada bukti sejarah yang menerangkannya. Akan tetapi, banyak orang yang
mempercayai kalau setrika listrik ditemukan oleh Henry W. Seely pada 1882.

Setrika listrik yang ditemukan oleh Henry tersebut berupa setrika listrik datar yang
masih mempunyai beberapa kelemahan, di antaranya lama untuk panas, tetapi sangat
cepat dingin. Oleh karena itu, beberapa ilmuwan setelah Henry mencoba melakukan
penyempurnaan-penyempurnaan terhadap teknologi setrika listrik.

Adapun ilmuwan-ilmuwan tersebut antara lain sebagai berikut:

- Crompton dan beberapa rekannya di perusahaan General Electrics menemukan
setrika listrik bergagang pada 1892.

- Earl Richardson dan Joseph Meyers melakukan penyempurnaan terhadap setrika

listrik, sehingga pada 1926 ditemukan setrika uap.

Saat ini, teknologi setrika listrik mengalami perkembangan yang pesat, sehingga saat
ini di pasaran, setrika listrik terdapat dalam berbagai varian dan otomatisasi yang dapat
memnjakan kita.

Kata setrika berasal dari bahasa belanda, strijkijzer, yang artinya menghilangkan
kerutan dari baju dengan alat yang dipanaskan. Bangsa China sudah mengenal dan
menggunakan setrika sejak satu abad sebelum masehi. Pada masa itu, mereka
menggunakan wajan besi dengan pegangan panjang yang berisi batu bara. Nah, wajan
ini kemudian ditekankan di baju yang akan disetrika.

Pada tahun 400 SM setrika mulai dikenal dan digunakan oleh bangsa Yunani. Saat itu,
setrika digunakan untuk membuat lipatan-lipatan vertikal pada pakaian-pakaian
kebesaran yang akan digunakan untuk melakukan upacara atau ritual tertentu. Selain
bangsa Yunani, bangsa Romawi juga tercatat pernah menggunakan setrika yang
bentuknya sudah menyerupai setrika modern seperti sekarang. Setrika yang dinamakan
prelum ini menggunakan teknik pressing (tekanan).

Setrika mulai muncul di Barat pada abad ke-17. Setrika yang pertama kali muncul pada
masa itu dikenal dengan nama sadiron. Sadiron berbentuk sepotong besi yang tebal
dengan permukaan rata dan diberi pegangan besi. Cara menggunakan sadiron ini yaitu
dipanaskan di depan perapian terbuka atau kompor. Namun kelemahannya adalah,
begitu sadiron ini dipanaskan, pegangannya pun ikut panas. Makanya, untuk
memegang sadiron ini, kita harus menggunakan sarung tangan yang sangat tebal.
Berat sadiron biasanya 2,5 - 4,5 kg.
 Sadiron (tahun 1830 - 1880)

Pada akhir abad ke-19 sekitar tahun 1870, seorang ibu rumah tangga bernama Mary
Florence Potts di Lowa menemukan setrika cetak (cast iron). Setrika ini sebenarnya
merupakan setrikasadiron yang dua ujungnya dibuat runcing, agar menyetrika lebih
mudah. Pada tahun berikutnya Mary juga membuat satu temuan baru yaitu sadiron
dengan pegangan yang bisa di lepas, sehingga pegangan sadiron tidak ikut panas
ketika sadiron dipanaskan.

Akhir abad 19, muncul banyak penemuan setrika yang bisa memanaskan sendiri.
Misalnya, setrika yang bisa diisi batu bara atau arang yang membara. Selain itu, ada
pula penemuan setrika yang menggunakan bensin dan alkohol sebagai bahan
bakarnya.

Setrika listrik pertama kali dipatenkan pada tahun 1882. Namun pada saat itu,
penemuan ini tidak sukses karena sulit untuk digunakan dan belum banyak orang yang
mendapat listrik di rumah.

Pada awal abad ke-20, setrika listrik mulai populer dan akhirnya pada tahun 1920-an
mucullah setrika listrik dengan pengatur suhu.

Abad ke-21 setrika yang sering kita pakai sekarang pastinya sudah jauh lebih canggih
dan mudah. Selain pengatur suhu, ada juga yang dilengkapi dengan wadah air yang
bisa kita semprotkan bersamaan pada saat kita menyetrika. Ada pula setrika bentuk
baru seperti vacuum cleaner yang memudahkan kita menghaluskan pakaian. Kalau
menggunakan setrika yang mengeluarkan uap panas ini, kita tidak perlu meletakkan
baju di atas papan setrika, tapi cukup di gantung saja. Berat setrika juga makin ringan,
bahkan sekarang ada setrika yang hanya berbobot 1,5 ons.
B. Bagian-bagian Utama Dari Setrika Listrik
Penggunaan seterika listrik dimaksudkan untuk menghaluskan atau melicinkan pakaian
yang berkerut atau kusut hingga nampak rapi dan enak dipakai. Umumnya
penyetrikaan dilakukan setelah pakaian dicuci dan dikeringkan.

Komponen utama seterika liatrik meliputi:

a. Elemen pemanas
b. Besi pengumpul panas
c. Besi pemberat
d. Tutup dan pemegang seterika
e. Terminal dan kabel penghubung
f. Pengatur panas (untuk seterika otomatis)
g. Pompa air (untuk seterika dengan uap air)

1. Elemen Pemanas (gambarnya anda bisa download sendiri)

Sebagai sumber panas seterika listrik digunakan elemen pemanas berupa kawat nikelin
berbentuk pipih yang dililitkan pada lembaran mika yang dibentuk sedemikian rupa
sesuai bentuk alas seterika, sehingga panasnya dapat tersebar merata. Elemen
pemanas ini terisolasi terhadap badan seterika.

Pada seterika listrik model yang lain, kawat nikelin digulung menyerupai bentuk spiral
dan dimasukkan dalam selongsong/pipa sebagai pelindung. Agar arus listrik tidak
mengalir kebadan seterika, antara spiral nikelin dengan pipa disekat/diisolasi dengan
bahan oksida magnesium. Pada seterika model yang lama, spiral nikelin diberi
selongsong dari bahan keramik/batu tahan api sebagai pelindung dan sekaligus
sebagai isolator.

2. Besi Pengumpul Panas (alas) (gambarnya anda bisa download sendiri)

Besi pengumpul panas atau yang sekaligus sebagai bagian dasar/alas dari seterika,
berbentuk plate yang dilapisi bahan anti karat dan anti lengket, dan bagian ini harus
selalu bersih karena langsung dengan objek yang diseterika (pakaian).

3. Besi Pemberat (gambarnya anda bisa download sendiri)

Pada seterika yang lama, dilengkapi dengan besi pemberat, karena daya rata-rata
seterika listrik 350 watt, sedang objek/bahan yang diseterika kebanyakan dari jenis
katun, yang pelicinannya memerlukan tekanan yang cukup kuat. Seterika listrik model
yang lebih baru, tidak lagi dilengkapi dengan besi pemberat, dengan alasan bahwa
objek/bahan yang diseterika sudah banyak bahan dari jenis sintetis dan lebih lembut.

4. Tutup dan pemegang seterika (gambarnya anda bisa download sendiri)

Tutup seterika gunanya untuk melindungi bagian dalam seterika yang dialiri arus listrik
terhadap sentuhan pemakaiannya, dan juga berfungsi agar panas tidak menyebar
langsung ke udara bebas. Sedangkan pemegang seterika biasanya dari bahan yang
tidak mengalirkan panas dan juga tidak mengalirkan arus listrik. Untuk itu bagian
ini biasanya terbuat dari kayu, ebonit atau karat.
5. Terminal dan Kabel penghubung (gambarnya anda bisa download sendiri)
Terminal berguna untuk menghubungkan rangkaian dalam seterika dengan sumber
tegangan dari kotak-kontak dinding, melalui kabel penghubung. Beberapa model
seterika listrik menggunakan terminal yang merupakan tempat persambungan antara
ujung kawat elemen yang disambung pada tusuk kontak (stiker) dengan kabel
penghubung luar yang disambung pada kontra steker, sehingga pada saat tidak
digunakan kabel penghubung dapat dilepas dan disimpan terpisah dari seterikanya.

6. Pengatur Panas (gambarnya anda bisa download sendiri)

Seterika dengan pengatur panas otomatis menggunakan komponen tambahan berupa
termostat yang tersusun dari bahan bi metal yaitu lempengan dua logam yang berbeda
koefisien muai panjangnya, disatukan menjadi satu lempengan. Apabila lempengan
logam ini terkena panas, maka salah satu jenisnya akan memuai lebih dahulu, sehingga
lempengan tadi membengkok, yang arah bengkoknya ini kemudian dimanfaatkan untuk
melepas/menghubungkan kontak, jadi bila panas berlebihan kontak memutus sehingga
elemen pemanas tidak lagi dialiri arus listrik, tapi bila panasnya mulai rendah lagi
kontak akan menghubung kembali dan arus listrik kembali mengali melalui elemen
pemanas. Dengan demikian kondisi panas seterika dapat dipertahankan pada panas
tertentu sesuai dengan yang diinginkan melalui pengaturan tombol pengatur panas.

7. Pompa Air (gambarnya anda bisa download sendiri)

Pada seterika yang menggunakan uap air mempunyai tabung air dan dilengkapi
dengan pompa air. Pompa air ini berfungsi untuk menyemprotkan air pada objek yang
diseterika, terutama pada bahan yang tebal/katun, guna mendapatkan hasil seterika
yang baik dan rapi.
C. Prinsip Kerja Setrika Listrik
Seterika listrik jika dilihat dari proses kerjanya dapat dikelompokkan menjadi dua, yaitu
seterika biasa dan seterika otomatis. Seterika biasa tidak menggunakan pengatur
panas, sehingga panasnya akan meningkat terus menurut waktu tersambungnya pada
sumber listrik. Sementara itu, tidak demikian halnya dengan seterika otomatis. Seterika
otomatis akan terputus dari sumber listrik jika mencapai suhu tertentu menurut
pengaturan yang diinginkan, kemudian tersambung kembali setelah suhunya berada di
bawah setting suhu yang telah ditentukan. Pengaturan panas seterika otomatis ini
dapat diperoleh dengan menggunakan peraba suhu yang disebut termostat.

1) Seterika Listrik Biasa Tanpa Pengatur Panas

Seterika listrik tanpa pengatur panas merupakan jenis seterika yang paling sederhana
seperti yang ditunjukkan pada gambar 10a di atas. Setelah kabel listrik disambungkan
pada sumber listrik, arus listrik akan mengalir dari sumber menuju elemen, kemudian
seterika berangsur-angsur menjadi panas. Jika kondisi ini dibiarkan berlangsung terus,
maka seterika akan rusak karena terlampau panas dan dapat menimbulkan bahaya
kebakaran. Oleh sebab itu, seterika jenis ini tidak boleh ditinggalkan tanpa dilepaskan
dari sumber listrik.

2) Seterika Listrik dengan Pengatur Panas

Seterika listrik jenis ini lebih baik dibandingkan dengan jenis biasa. Kelebihan utama
yang dimiliki adalah adanya pengatur suhu yang dapat mengendelikan on-offnya atau
tersuplai-tidaknya seterika pada sumber listrik. Kondisi ini menjamin terhindarnya
pemakai dari bahaya panas seterika yang berlebihan seperti kondisi yang telah
diterangkan pada seterika biasa di atas. Suhu seterika dapat ditur menurut kebutuhan
panas berbagai jenis kain atau pakaian yang akan diseterika. Posisi pengatur suhu atau
termostat pada umumnya diletakkan di bawah gagang seterika. Lihat gambar di bawah
ini!
 Konstruksi Seterika Listrik Otomatis

Rangkaian Kelilstrikan Seterika

Rangkaian Kelistrikan
Keterangan :
(a) Seterika Biasa
(b) Seterika Otomatis
E = Sumber Tegangan
L = Load (elemen seterika)
PS= Tombol Pengatur Suhu
BM = Saklar Bimetal
D. Perawatan dan Analisa Kerusakan pada Setrika
Pada umumnya orang berpendapat sebagaimana telah dikemukakan pada bagian
mixer bahwa segala sesuatu yang dirawat dengan telaten akan awet. Pendapat ini
berlaku pula pada penggunaan ARTL. ARTL yang dalam penggunaannya senantiasa
dirawat akan awet. Meskipun demikian, kadang kerusakan tak dapat dihindari. Oleh
karena itu, selain harus mengerti perawatan, perlu pula menguasai dengan baik
perbaikan kerusakan suatu ARTL, terutama bagi mereka yang mengikuti mata kuliah
ini. Jenis perawatan dan perbaikan ARTL yang akan dibahas pada poin ini adalah
perawatan dan perbaikan seterika pada umumnya.

(a) Perawatan Setrika

Langkah-langkah yang perlu dilakukan dalam merawat seterika agar awet demikian
pula penggunaannya dituangkan dalam buku atau brosur penggunaannya. Baca
dengan saksama buku atau brosur petunjuk penggunaan seterika sebelum digunakan.
Buku atau brosur petunjuk penggunaan seterika disertakan dalam paket seterika saat
pertama kali membeli seterika. Periksa keberadaan buku atau brosur petunjuk tersebut
saat anda membeli seterika. Jika tidak ada, mita pada penjual. Jangan membeli
seterika yang tidak disertai buku atau brosur petunjuk penggunaannya.

Kerjakan semua perintah yang diharuskan dalam buku atau brosur tersebut saat anda
menggunakan seterika, dan hindari semua yang dilarang anda lakukan. Pada
umumnya, buku atau brosur petunjuk penggunaan tersebut berisi langkah-langkah
penggunaan sebagai berikut:

(1) Periksa dan cocokkan kebutuhan tegangan suplei dan frekuensi kerja dengan
tegangan terpasang dan frekluensi kerja di tempat anda akan menggunakan seterika.

(2) Posisikan saklar seterika pada posisi ‘0’ atau off, jika seterika memiliki saklar ‘on-off.
Pada umumnya seterika tidak memiliki saklar ‘on-off’, terutama seterika biasa.
Sementara pada seterika otomatis, yang berfungsi sebagai saklar on-off-nya adalah
tombol pengatur suhunya. Tombol pengatur suhu pada seterika otomatis, berfungsi
sebagai pengatur jarak kontak antara lidah-lidah kontak bimetal yang bersesuaian
langsung dengan kuantitas suhu kerja putus-kontaknya seterika terhadap sumber listrik
yang mensupleinya. Dengan demikian tombol pengatur suhu tersebut dapat dianggap
sebagai pengatur kerja saklar on-off.

(3) Tusukkan ‘tusuk kontak’ dengan benar pada stop kontak sumber listrik AC tegangan
220 ~ 230 volt, 50 ~ 60 Hz. Perhatian! Besaran ini tidak boleh dilanggar. Pelanggaran
terhadap besaran listrik ini dapat menyebabkan kerusakan fatal pada seterika. Pegang
dengan baik ujung tusuk kontak (bukan kabel penghantarnya) saat menusukkan dan
melepaskan tusuk kontak ke dan dari stop kontak.

(4) Perhatian! Bodi seterika tidak boleh dicuci. Di dalam bodi seterika terdapat
rangkaian kelistrikan seterika. Pencucian bodi seterika akan membasahi rangkaian
kelistrikan seterika. Hal ini dapat mengakibatkan rangkaian kelistrikan seterika
terhubung singkat (korsleting). Dampak selanjutnya rangkaian kelistrikan dan elemen
seterika akan terbakar ketika dihubungkan pada sumber listrik.

(b) Perbaikan Seterika Jika Seterika tidak Panas

Seterika tidak panas karena tidak ada arus listrik yang masuk ke dalam elemen
seterika. Kondisi ini disebabkan oleh adanya kerusakan pada bagian-bagian yang
dilalui arus listrik yang menuju ke dalam kumparan atau belitan elemen seterika,
seperti: tusuk kontak, kabel pengantar, tombol pengatur suhu (pengatur jarak lidah
kontak bimetal), saklar pengubung kontak atau bimetal.

Langkah perbaikan yang perlu dilakukan, yakni:

(a) Periksa kondisi fisik tusuk kontak dengan pengamatan mata telanjang dari
kemungkinan: terbakar, patah atau terlepas dari hubungan kontak dengan kabel
pengantar. Kemudian, jika kondisi fisik terlihat bagus, lanjutkan dengan pemeriksaan
hubungan kontak terminalnya dengan ujung kabel pengantar yang dihubungkan
kepadanya dengan menggunakan multimeter (posisi ohm, skala 10X). Jika jarum
penunjuk multimeter bergerak ke kanan menuju ke titik ukur ‘0’ dan menunjuk nilai ukur
tertentu, misalnya 0 ohm atau mendekati 0 ohm dan tidak bergerak dari nilai tersebut,
maka tusuk kontak seterika masih baik. Selain kondisi tersebut, tusuk kontak rusak dan
harus diganti dengan yang baru;

(b) Periksa sambungan dan kondisi kabel penghantar, jangan sampai ada yang
terlepas. Kemudian gunakan multimeter (posisi saklar pilih pada poisisi ‘ohm’, skala
10X) untuk memeriksa kondisi kabel jangan sampai mengalami putus ‘dalam’. Putus
‘dalam’ artinya kawat pengahantar yang berada di dalam selubung isolasi penghantar
‘patah’ atau terputus, sehingga titik atau posisi putusnya tidak terjangkau melalui indra
mata, sehingga perlu dideteksi kondisinya dengan alat ukur multimeter atau ohm meter;

(c) Periksa saklar bimetal (khusus seterika otomatis), jangan sampai patah, aus atau
gigi atau alur putar terlepas atau sudah rusak, sehingga menyebabkan hilangnya
kontak antara bimetal. Saklar bimetal yang patah, terlalu aus atau alur putar terlepas
dapat menyebabkan hilangnya hubungan kontak antara kontak-kontak bimetal seterika.
Akibatnya seterika tidak dapat tersuplei arus listrik dan tidak panas. Jika bimetal patah,
terlalu aus atau alur putar terlepas atau rusak, maka alternatif perbaikannya untuk
berfungsi sebagai otomatis tidak dapat dilakukan lagi, tetapi seterika tetap dapat
difungskan sebagai seterika biasa.

(d) Periksa elemen pemanas seterika. Pemeriksaan kondisi elemen dapat dilakukan
dengan menggunakan ohmmeter, dengan langkah sebagai berikut:

1) Posisikan skalar pilih alat ukur (jika menggunakan multimeter) pada posisi ohm meter
1X.

2) Tes pergerakan jarum alat ukur dengan jalan menghubung singkat ujung-ujung
kedua probe alat ukur dalam keadaan saklar pilih pada posisi ohmmeter. Jika jarum alat
ukur bergerak ke kanan mendekati atau sama dengan nol, maka alat ukur dapat
digunakan untuk menguji kondisi elemen seterika.

3) Hubungkan masing-masing ujung probe pada masing-masing terminal elemen. Jika

pengukuran ini menyebabkan bergerak ke kanan mendekati atau menunjuk angka nol,
maka elemen masih baik. Jika tidak bergerak, maka berarti elemen sudah putus.
Perhatian!!! Jangan melakukan pengukuran ini jika seterika masih tersuplei atau
terhubung dengan sumber listrik. Elemen seterika harus terbebas dari kontak dengan
komponen lain sebelum melakukan pengukuran.

4) Ganti elemen yang putus dengan lemen seterika yang sama dengan karakteristik
elemen seterika yang rusak. Pada seterika biasa, elemen yang putus biasanya masih
dapat diperbaiki dengan jalan menyambukan kembali ujung-ujung elemen yang putus,
tetapi pada seterika otomatis hal ini tidak dapat dilakukan karena konstruksi elemennya
dipadatkan dengan bahan isolator dalam selongsong pipa.
