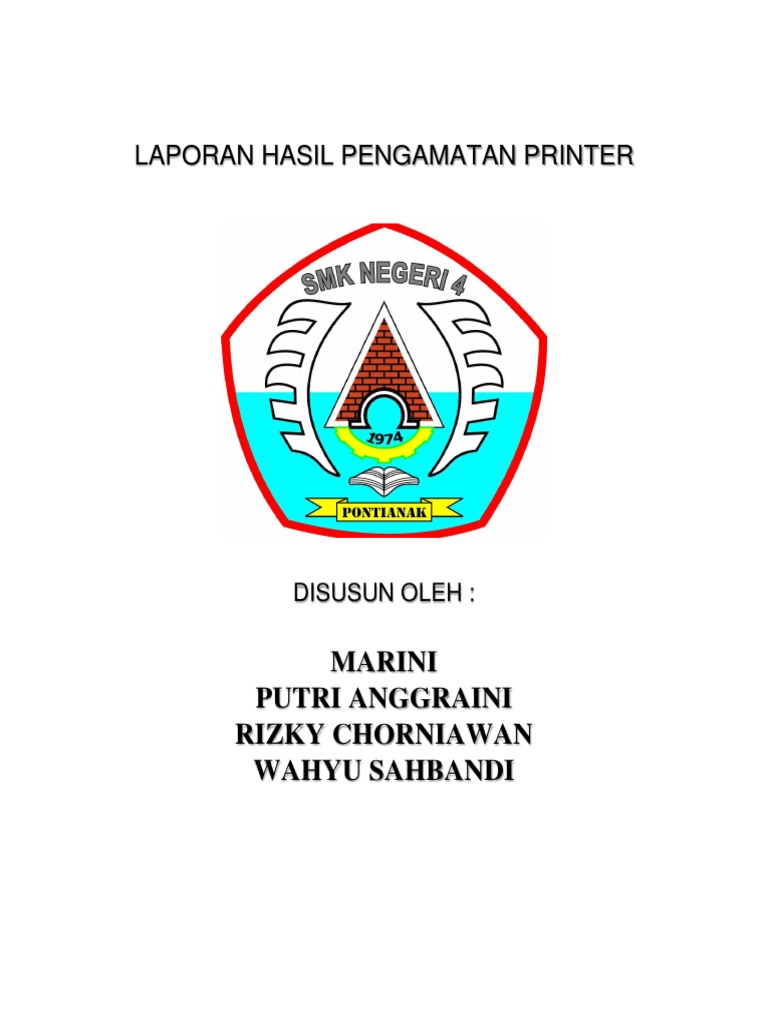

LAPORAN HASIL PENGAMATAN PRINTER

DISUSUN OLEH :

MARINI
PUTRI ANGGRAINI
RIZKY CHORNIAWAN
WAHYU SAHBANDI
 KATA PENGANTAR

puji dan syukur penulis panjatkan kehadirat Allah SWT yang telah memberikan kekuatan
dan kemudahan kepada penulis untuk menyelesaikan laporan pengamatan printer ini. Tak lupa

kami juga ucapkan kepada teman teman saya dan guru yang selalu mendorong saya memberi
semangat mendukung dengan pikiran serta materi demi kelancaran dalam menyelesaikan
laporan ini.
Penyusunan laporan ini dimaksudkan untuk menyelesaikan tugas yang diberikan teknik
komputer dan jaringan (TKJ) di sekolah menengah kejuruan (SMK) Negeri 4 Pontianak, kami
tidak akan mampu menyelesaikan laporan ini tanpa dukungan dari pihak-pihak yang telah

memberikan bantuan baik secara langsung atau tidak langsung.

Semoga Allah SWT senantiasa melimpahkan karunia Nya dan membalas segala amal
budi serta kebaikan pihak-pihak yang telah membantu penulis dalam penyusunan laporan ini.

Kami menyadari bahwa laporan ini masih banyak sekali kekurangan dan belum sempurna
. oleh karena itu kami mengharapkan saran dan keritik yang sifatnya membangun laporan ini
sehingga kami dapat membuat laporan yang lebih baik yang bisa bermanfaat dan menjadi
pedoman bagi generasi selanjutnya

Pontianak, 6 November 2019

 DAFTAR ISI

BAB I. PENDAHULUAN....................................................................................... 1
A. Latar Belakang ........................................................................... 1
B. Rumusan Masalah...................................................................... 2
C. Tujuan Penelitian......................................................................... 2
BAB II. LANDASAN TEORETIS........................................................................... 4
A. Kajian teoretis............................................................................. 7
BAB III. HASIL PENELITIAN DAN PEMBAHASAN............................................. 18
A. Deskripsi data hasil penelitian..................................................... 18

B. Pembahasan .............................................................................. 18
BAB IV. PENUTUP............................................................................................... 36
A. Simpulan.................................................................................... 36
B. Saran......................................................................................... 37
 BAB I
PENDAHULUAN

A. Latar Belakang
Perkembangan percetakan atau teknik cetak-mencetak sudah dimulai pada abad
ke-14 secara sederhana di Cina. Orang-orang Cina berhasil melakukan inovasi
menciptakan tinta dan block printing yang berpengaruh besar terhadap tradisi tulisan.
Tapi perkembangan teknik cetak di Cina masih kalah dengan perkembangan di
Eropa. Karena alfabet Cina memiliki tingkat kesulitan yang tinggi jika diterapkan di mesin
tik, dengan ribuan ideogram spesifik. Sehingga hampir tidak ada perubahan dalam hal
efisiensi produksi di Cina dibandingkan dengan Eropa.
Seperti yang kita ketahui sekarang ini, ada beberapa jenis printer yang dibuat dan
digunakan. Ada jenis printer dot-matrix, laserjet atau InkJet printer. Begitupun dengan
banyaknya merek printer diantaranya canon, EPSON, brother, hp, SAMSUNG, toshiba dan
sebagainya. Tetapi dari keseluruhan printer tersebut tidaklah mulus dari masalah, pasti
ada masalah pada setiap printer.
Diantara Permasalahan printer yang umum di jumpai sebagai
contohnya printer tidak mau mencetak, catridge tidak terdeteksi, hasil cetak ada garis-
garis, hasil cetak terdapat bayangan, nah itu diantaranya berbagai permasalahan
permasalahan yang terjadi pada printer.
Salah satu permasalahan yang akan di bahas penulis adalah chip catridge yang
tidak terdeteksi biasanya permasalahan tersebut biasa di karenakan catridge yang mau
di reset, head pada catridge yang mampet atau chip catridge yang kotor.

B. Rumusan Masalah
Adapun rumusan masalah diantaranya:
1. Mengapa saat mengeprint tinta tidak keluar?
2. Mengapa merk printer tidak terdeteksi oleh komputer tidak terdeteksi?
3. Bagaimana bisa terjadi chip cartridge tidak terdeteksi?
C. Tujuan Penelitian
Pada tujuan penelitiannya adalah:
1. Menjelaskan apa itu printer beserta fungsinya;
2. Menjelaskan bagian-bagian dari printer beserta fungsinya;
3. Memberikan informasi kepada pembaca tentang chip cartridge yang tidak
terdeteksi;
4. Menjelaskan langkah-langkah mengatasi chip cartridge yang tidak terdeteksi.
 BAB II
LANDASASAN TEORITIS

C. Kajian teoritis
1. Sejarah printer
Perkembangan percetakan atau teknik cetak-mencetak sudah dimulai pada
abad ke-14 yang begitu sederhana di Cina. Orang-orang Cina berhasil melakukan
inovasi menciptakan tinta dan block printing yang berpengaruh begitu sangat besar
sekali terhadap tulisan.
Tapi perkembangan teknik cetak di Cina masih kalah dengan perkembangan
di Eropa. Karena alfabet Cina memiliki tingkat kesulitan yang tinggi jika diterapkan di
mesin tik, dengan ribuan ideogram spesifik.
Sehingga hampir tidak ada perubahan dalam hal efisiensi produksisi di negara
cina dibandingkan dengan Eropa.
Dan pada awal tahun 1950-an, terjadi perkembangan budaya di Eropa yg membuat
kebutuhan proses produksi dokumen tulisan cepat dan murah. Seorang tukang emas
dan usahawan asal Jerman, Johannes Guternberg berhasil mengembangkan teknologi
mesin pencetak secara revolusioner.

2. Pengertian printer
printer adalah alat yang dipakai untuk mencetak tampilan monitor ke kertas.
Informasi yang dicetak berupa teks ataupun gambar. Berdasarkan teknologi yang
digunakan untuk melakukan pencetakan.
 3. Macam macam printer
a. Printer dot-matrik
Printer jenis ini tergolong jenis printer yang mencetak ke kertas dengan
cara langsung. Artinya, head printer langsung mengetuk pita tinta yang
berhadapan sama kertas.

b. Printer laser
Printer laser adalah jenis printer yang menggunakan sinar laser untuk
mengendalikan pencetakan. Cetakan dihasilkan oleh bubuk toner.

c. Printer inkjet
Printer inkjet adalah jenis printer yang metode pencetakannya
mengggunakan tinta cair pada printer jenis inkjet ini menggunakan teknologi
dengan melakukan cetakan dengan cara menyemprotkan titik-titik tinta yang
bermuatan listrik.
 4. Komponen-komponen printer
a. Rumah cartridge
berdasarkan namanya, rumah cartridge berperan untuk
meletakkan cartridge. Pada rumah cartridge ada konektor yang berpasangan
yang saling terhubung dengan chip cartridge.

b. Chip cartridge

Chip cartridge adalah rangkaian elektronika yang sangat sensitip sekali

terkena masalah yang berukuran mini dimana posisinya sudah ada di
dalam cartridge, ada konektor yang dipasang dimana menghubungkan ke
konektor pada rumah cartridge.

c. Head cartridge
Head cartridge adalah Area jalur keluarnya tinta, ada nozzle dengan lubang-
lubang saluran tinta dengan garis tengah yang amat kecil, ukurannya jauh lebih
kecil dari rambut manusia. Disebabkan saking kecilnya ukuran tersebut yang
mengakibatkan berlangsungnya masalah pada cartridge, seperti mampet,
tersumbat, bocor, atau tergores.
d. Mainboard

Board Printer tidak sama dengan Motherboard komputer

dan motherboard laptop. Baik dari segi ukuran maupun fungsi memiliki
perbedaan. Board printer tertanam berbagai chip-chip pemrograman yang telah
diset otomatis menggunakan software khusus.

e. Roll Print
Roll tersusun secara mekanik yang berisi gir sebagai pemutar yang
mengeluarkan hasil print atau kertas. Pada printer standard roll tersusun dari
satu buah gulungan karet besar yang berfungsi mengeluarkan kertas.
f. Timing disk

adalah komponen yang berfungsi sebagai timing ( Pewaktu ) pada waktu

printer menarik kertas, yang jelasnyanya adalah perbedaan berjalanya kertas
ketika kita menggunakan kualitas biasa dan kualitas foto high. disitu terlihat
kecepatan yang berbeda, di sinilah fungsi alat ini.

g. Encoder
Letak encoder biasanya ada di belekang head tempat catridge, fungsi alat
ini hampir sama dengan timing disk. Namun penggunaanya yang
berbeda, encoder bekerja sebagai timing pada head, sama dengan timing disk,
alat ini tidak terdapat di beberapa jenis dan tipe printer trouble yang sering
terjadi jika alat ini kotor atau rusak.
 BAB III
HASIL PENELITIAN

A. Deskripsi data hasil penelitian

Kerusakan pada printer terutama pada bagian cartridge beserta komponennya
yang sering terjadi yaitu chip yang tidak terdeteksi permasalahan ini sangat banyak sekali
khususnya printer canon salah satunya adalah printer canon ip 1980 masalah tersebut
biasanya dikarenakan cartridge sudah lama tidak digunakan sehingga tinta
pada head yaitu tempat keluarnya tinta mampet bisa juga dikarenakan chip kotor atau
tinta membeku.

B. Pembahasan
1. Alat Dan Bahan
a. Printer canon ip 1980
b. Driver printer ip 1980
c. Kabel power dan Kabel usb
d. PC
e. Tisu bersih
f. Air panas
g. Suntikan dan selang

2. Langkah sebelum kerja

a. Menyiapkan alat dan bahan untuk melakukan perbaikan pada printer;
b. Mereset chip cartridge;
c. mengambil cartridge dari dudukan cartridge lalu bersihkan chip
cartridge di gosok dengan tisu;
d. masukan kembali cartridge pada dudukannya;
e. Apabila masih tidak terdeteksi kita lakukan
langkah Membersihkan head cartridge dengan air panas Kemudia
 kita lakukan penyemprotan pada dalam cartridge dengan memasukan
air panas kedalam cartridge;
f. Di karenakan cartridge nya sudah di infus jadi akan sangat mudah
melakukan penyemprotan melalui lubang yang ada di atas;
g. Setelah selesai jika chip cartridge nya terdeteksi maka isi
kembali cartridge tersebut dengan tinta yang sesuai;
h. Masukan kembali cartridge pada dudukannya kemudian lakukan tes
pada printer apakah masalah nya sudah bisa di atasi atau cartridge nya
jadi jalan Setelah selesai matikan printer.

BAB IV
 PENUTUP

A. Simpulan
Cartridge adalah salah satu bagian perangkat printer yang berguna untuk
menyimpan mengatur dan tempat keluarnya tinta ketika mencetak, pada
bagian cartridge terdapat head cartridge yang berfungsi untuk tempat keluarnya tinta dan
juga ada chip cartridge yaitu bagian dari cartridge yang berfungsi untuk
menghubungkan cartridge dengan mainboard. Apabila salah satu komponen
dari cartridge bermasalah atau rusak adalah hasil cetak terdapat garis atau tinta tidak
keluar sama sekali dan chip cartridge tidak terdeteksi.
Langkah untuk memperbaikinya atau mengganti cartridge pada printer canon ip
1980 yaitu buka penutup atas printer setelah itu buka penutup cartidge atas dengan
menekan lalu mengangkat tutup cartridge setelah terbuka maka ambil cartridge yang
rusak dan ganti dengan yang baru atau cartridge bekas yang masih bagus dan
letakan cartridge yang bagus pada dudukan cartridge, kemudian tutup kembali
penutup cartridge dengan menekan kebawah hingga tutup terkunci.

B. Saran
1. Untuk pembaca
a. Bagi para pembaca harus tahu dasar dasar pengoperasian
pada printer serta perawatannya dan komponen-komponen dasar
pada printer;
b. Bagi pembaca harus mengerti apa itu cartridge serta bagian cartridge dan
fungsi cartridge;
c. Tahu tentang gejala gejala kerusakan pada printer;
d. Menggunakan printer lebih teratur dan tahu batasan batasan
menggunakannya;
e. Mengetahui cara memperbaiki chip cartridge yang rusak dan
mengganti cartridge;
