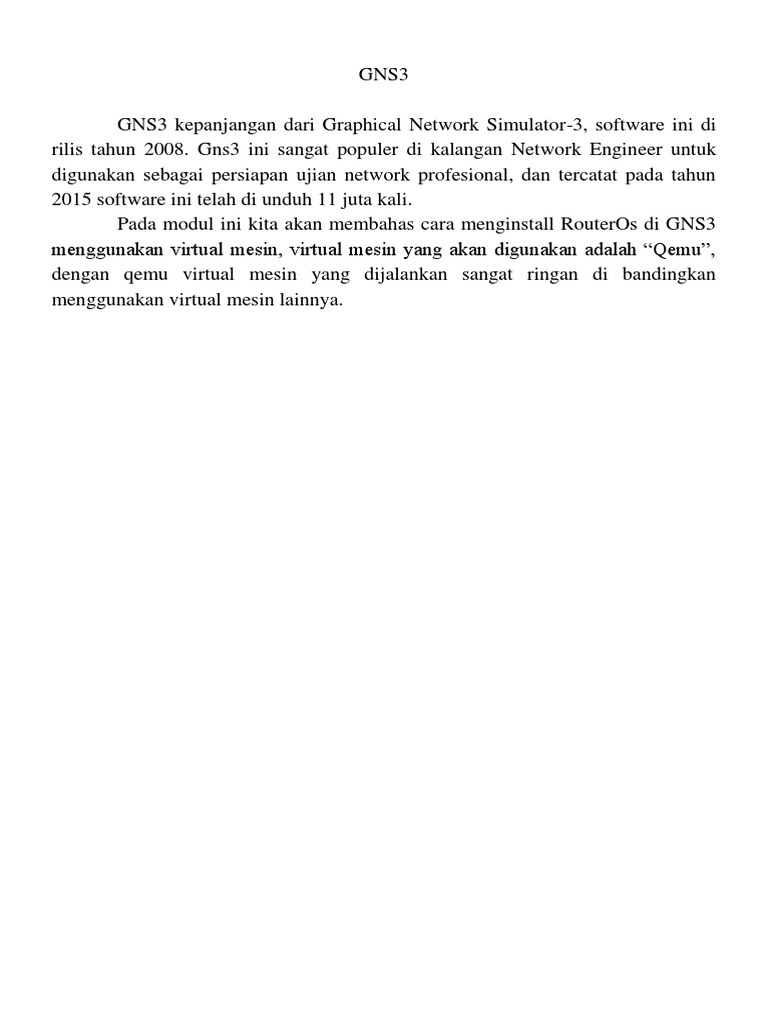

GNS3

GNS3 kepanjangan dari Graphical Network Simulator-3, software ini di

rilis tahun 2008. Gns3 ini sangat populer di kalangan Network Engineer untuk
digunakan sebagai persiapan ujian network profesional, dan tercatat pada tahun
2015 software ini telah di unduh 11 juta kali.
Pada modul ini kita akan membahas cara menginstall RouterOs di GNS3
menggunakan virtual mesin, virtual mesin yang akan digunakan adalah “Qemu”,
dengan qemu virtual mesin yang dijalankan sangat ringan di bandingkan
menggunakan virtual mesin lainnya.
 Menginstall Mikrotik di GNS3

Sebelum kita memulai menginstall mikrotik di GNS3, yang harus disiapkan

adalah software GNS3 yang dapat di download di
https://gns3.com/software/download , juga software mikrotik yang dapat di
download di http://www.mikrotik.com/download, dan software yang akan kita
gunakan dalam modul ini adalah :
1. GNS3-1.2.3 all in one
2. Qemu-2.1.0
3. Chr-6.37.1
4. Winbox-6.37

Langkah ke-1 : Download GNS3

Silahkan gunakan browser anda untuk mengakses
https://gns3.com/software/download

Gambar 1.1

Silahkan lakukan registrasi terlebih dahulu jika belum memiliki akun GNS3,
disini terdapat tautan langsung untuk mengunduh GNS3 versi 1.2.3
https://github.com/GNS3/gns3-gui/releases/download/v1.2.3/GNS3-1.2.3-all-in-
one.exe.
Langkah ke-2 : Download Router Os

RouterOs yang akan kita gunakan adalah CHR-6.37, software ini di rilis untuk
digunakan pada virtual mesin, software ini support arsitektur 32/64 bit dan dapat
digunakan hypervisor yang sangat populer contohnya VMWare, Hyper-V,
VirtualBox, KVM, GNS3 dan lainnya.
Adapun jenis lisensi CHR sebagai berikut :

Gambar diagram lisensi Router Os CHR

Untuk keperluan belajar kita dapat menggunakan CHR yang free limit speed
1MB, jika kita memerlukan lisensi yang berbayar maka kita dapat melakukan
transaksi di www.mikrotik.com atau www.mikrotik.id .

Langkah ke-3 : Instalasi GNS3

Setelah software kita download, kita lakukan instalasi GNS3 di komputer. Carilah
file GNS3 yang sudah di download, lakukan instalasi menggunakan Run-as-
administrator.
Disaat proses instalasi akan menemukan permintaan instalasi WinPcap, secara
default WinPCAP, Dynamips, dan Pemuwrapper, dan kita dapat melanjutkan
dengan menekan “next”.
Setelah proses instalasi maka akan muncul pop up dan tekan finish untuk
menyelesaikan proses instalasi GNS3.

Langkah ke-4 : Konfigurasi image Virtual Router OS CHR di GNS3

Langkah berikutnya setelah proses instalasi GNS3 selesai, kita lakukan

konfigurasi Router OS di GNS3.
Cara - caranya sebagai berikut :
 Buka program GNS3 lalu pilih menu Edit – Preferences – Qemu_Vms

 Di menu Qemu_vm tekan menu new untuk membuat image baru dan
berilah nama untuk image yang akan kita buat.
 Di menu qemu binary pilihlah yang sesuai dengan windows kita antara 32
bit atau 64 bit.

 Selanjutnya memilih image CHR yang telah kita simpan.

  Lalu kita lakukan edit pada image yang baru di buat dengan mengubah
jumlah virtual port ethernet yang akan kita gunakan, dan disini kita akan
menggunakan 5 Port ethernet.

 Setelah itu kita rubah simbol image yang kita gunakan.

Proses konfigurasi image CHR sudah kita lakukan, dan berlanjut kelangkah
berikutnya.
Langkah ke-5 : Konfigurasi Loopback Interface

Kita akan melakukan konfigurasi loopback interface yang berguna sebagai

penghubung antara GNS3 dengan sistem operasi kita, karena secara default
loopback interface pada system operasi kita tidak ada dan kita harus
mengkonfigurasinya.
Untuk konfigurasinya kita lakukan langkah langkah berikut :

 Masuklah ke menu properties komputer kita dan pilih opsi device

manager

 Setelah tab device manager terbuka, kita klik terlebih dahulu PC dan pilih
lah opsi Action – Add legacy hardware
 Untuk menambahkan loopback interface kita pilih install secara manual

 Pilihlah jenis hardware Network Adapter

 Pilihlah Microsoft pada tab Manufactur dan pilih loopback adapter di tab
Network Adapter

 Klik next untuk melanjutkan prosesnya sampai selesai
