Praktikum Telekomunikasi Analog

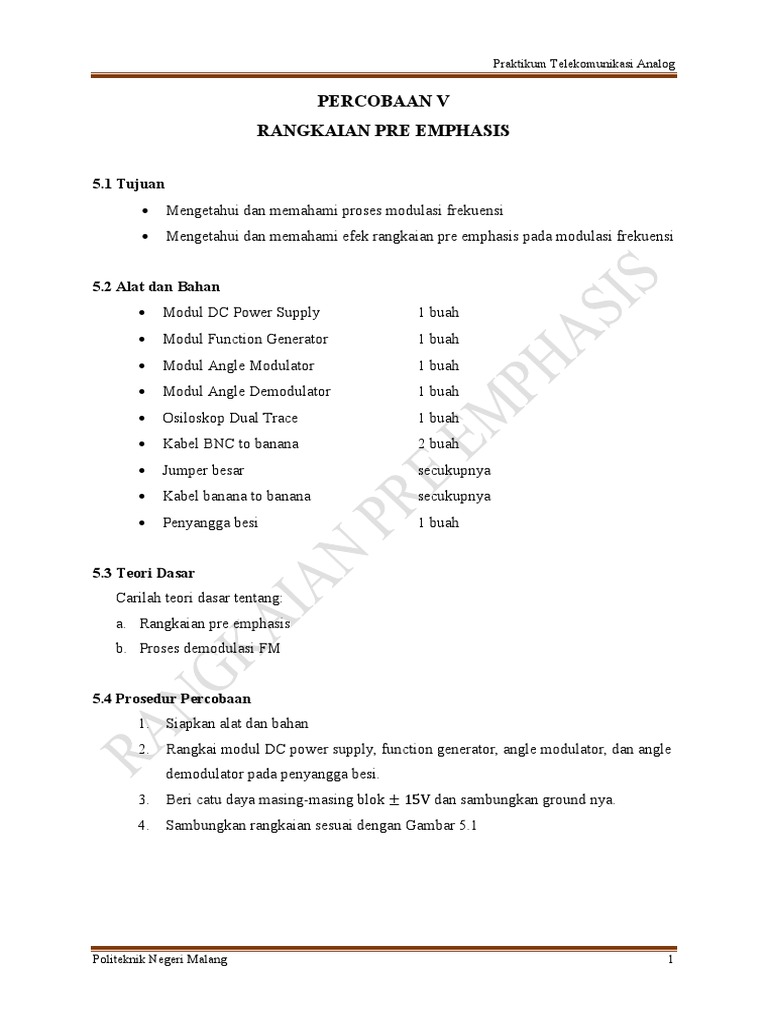

PERCOBAAN V
RANGKAIAN PRE EMPHASIS

5.1 Tujuan
 Mengetahui dan memahami proses modulasi frekuensi
 Mengetahui dan memahami efek rangkaian pre emphasis pada modulasi frekuensi

5.2 Alat dan Bahan

 Modul DC Power Supply 1 buah
 Modul Function Generator 1 buah
 Modul Angle Modulator 1 buah
 Modul Angle Demodulator 1 buah
 Osiloskop Dual Trace 1 buah
 Kabel BNC to banana 2 buah
 Jumper besar secukupnya
 Kabel banana to banana secukupnya
 Penyangga besi 1 buah

5.3 Teori Dasar

Carilah teori dasar tentang:
a. Rangkaian pre emphasis
b. Proses demodulasi FM

5.4 Prosedur Percobaan

1. Siapkan alat dan bahan
2. Rangkai modul DC power supply, function generator, angle modulator, dan angle
demodulator pada penyangga besi.
3. Beri catu daya masing-masing blok ± 15V dan sambungkan ground nya.
4. Sambungkan rangkaian sesuai dengan Gambar 5.1

Politeknik Negeri Malang 1

 Praktikum Telekomunikasi Analog

Gambar 5.1 Rangkaian Without Pre Emphasis

5. Atur keluaran function generator 500 Hz dengan amplitudo 4Vpp.
6. Hubungkan channel 1 osiloskop ke keluaran function generator dan channel 2
osiloskop ke keluaran blok angle demodulator.
7. Amati sinyal yang dihasilkan di osiloskop.
8. Untuk mengetahui efek rangkaian pre emphasis, hubungkan keluaran function
generator ke input pre emphasis seperti Gambar 5.2

Gambar 5.2 Rangkaian With Pre Emphasis

9. Dengan setting function generator yang sama, amati sinyal yang ditampilkan pada
osiloskop!
10. Ubah keluaran function generator sesuai dengan Tabel 5.1
11. Ulangi langkah 4-9
12. Amati sinyal keluaran yang ditampilkan!

Politeknik Negeri Malang 2

 Praktikum Telekomunikasi Analog

5.5 Hasil Percobaan

Tabel 5.1 Data Hasil Percobaan Rangkaian With dan Without Pre Emphasis FM

No Keterangan Without Pre Emphasis With Pre Emphasis

1 Sinyal informasi
=4
= 500
Sinyal demodulasi Sinyal demodulasi
=⋯ =⋯
=⋯ =⋯
2 Sinyal informasi
=4
=1

Sinyal demodulasi Sinyal demodulasi

=⋯ =⋯
=⋯ =⋯
3 Sinyal informasi
=4
= 1,5
Sinyal demodulasi Sinyal demodulasi
=⋯ =⋯
=⋯ =⋯
4 Sinyal informasi
=4
=2
Sinyal demodulasi Sinyal demodulasi
=⋯ =⋯
=⋯ =⋯

Politeknik Negeri Malang 3

 Praktikum Telekomunikasi Analog

No Keterangan Without Pre Emphasis With Pre Emphasis

5 Sinyal informasi
=4
= 2,5
Sinyal demodulasi Sinyal demodulasi
=⋯ =⋯
=⋯ =⋯

5.6 Analisis Hasil Praktikum

Analisis hasil praktikum dibuat berdasarkan pada capaian pembelajaran sub bahasan
(5.1). Analisis meliputi:
1. Fungsi masing-masing komponen blok modul yang digunakan dalam praktikum.
2. Grafik perbandingan tegangan demodulasi menggunakan with dan without pre
emphasis
3. Analisis pengaruh nilai frekuensi sinyal informasi terhadap tegangan sinyal
demodulasi with dan without pre emphasis
4. Analisis pengaruh rangkaian pre emphasis pada modulasi frekuensi

5.7 Kesimpulan
Kesimpulan diperoleh berdasarkan analisis hasil praktikum yang mengacu pada capaian
pembelajaran.

5.8 Referensi

Politeknik Negeri Malang 4
