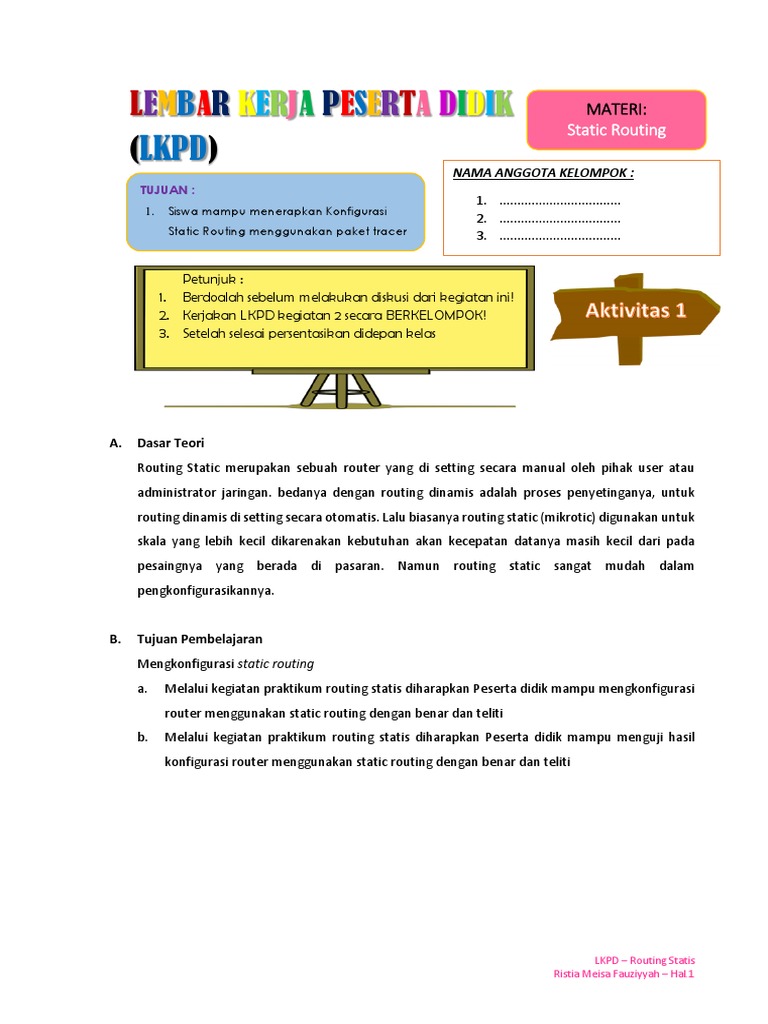

LEMBAR KERJA PESERTA DIDIK MATERI:

Static Routing
(LKPD)
NAMA ANGGOTA KELOMPOK :
TUJUAN :
1. ..................................
1. Siswa mampu menerapkan Konfigurasi
2. ..................................
Static Routing menggunakan paket tracer 3. ..................................

Petunjuk :
1. Berdoalah sebelum melakukan diskusi dari kegiatan ini!
2. Kerjakan LKPD kegiatan 2 secara BERKELOMPOK!
3. Setelah selesai persentasikan didepan kelas

A. Dasar Teori
Routing Static merupakan sebuah router yang di setting secara manual oleh pihak user atau
administrator jaringan. bedanya dengan routing dinamis adalah proses penyetinganya, untuk
routing dinamis di setting secara otomatis. Lalu biasanya routing static (mikrotic) digunakan untuk
skala yang lebih kecil dikarenakan kebutuhan akan kecepatan datanya masih kecil dari pada
pesaingnya yang berada di pasaran. Namun routing static sangat mudah dalam
pengkonfigurasikannya.

B. Tujuan Pembelajaran
Mengkonfigurasi static routing
a. Melalui kegiatan praktikum routing statis diharapkan Peserta didik mampu mengkonfigurasi
router menggunakan static routing dengan benar dan teliti
b. Melalui kegiatan praktikum routing statis diharapkan Peserta didik mampu menguji hasil
konfigurasi router menggunakan static routing dengan benar dan teliti

LKPD – Routing Statis

Ristia Meisa Fauziyyah – Hal.1
C. Praktikum
a. Topologi
Perhatikan Topologi di bawah ini !

b. Technical Order
 Router ke router : Serial
 Router ke switch : FastEthernet (boleh pake Ethernet tapi lebih cepat FastEthernet)
 Switch ke PC : FastEthernet
 Konektor yang warna merah menggunakan Serial DTE
 (recommended) Sebaiknya menggunakan Routers yang Generic (Router-PT) agar kita
tidak perlu menambahkan modul pada komponen router.
 (recommended) Untuk Switches gunakan Generic (Switch-PT)
 Konfigurasi ini menggunakan CLI (command-line interface)

c. Setting Router
Kali ini kita beri nama :
Router 0 adalah “Gedung A“,
Router1 adalah “Gedung B“,dan
Router 2 adalah “Gedung C“
kita bisa memberi nama router tersebut melalui
config>global setting>display name

1. Sterling (setting 1 serial, 1 FastEthernet)

GedungA>en
GedungA #conf t
GedungA (config)#int fa0/0
GedungA (config-if)#ip add 192.168.1.1 255.255.255.0
GedungA (config-if)#no shut
GedungA (config-if)#ex
GedungA (config)#
GedungA (config)#int s2/0
GedungA (config-if)#ip add 192.168.100.1 255.255.255.0
GedungA (config-if)#no shut
GedungA (config-if)#ex

LKPD – Routing Statis

Ristia Meisa Fauziyyah – Hal.2
 2. GedungB (setting 2 serial, 1 FastEthernet)
GedungB >en
GedungB #conf t
GedungB (config)#int fa0/0
GedungB (config-if)#ip add 172.16.1.1 255.255.255.0
GedungB (config-if)#no shut
GedungB (config-if)#ex
GedungB (config)#
GedungB (config)#int s2/0
GedungB (config-if)#ip add 192.168.100.2 255.255.255.0
GedungB (config-if)#no shut
GedungB (config-if)#ex
GedungB (config)#
GedungB (config)#int s3/0
GedungB (config-if)#ip add 192.168.50.1 255.255.255.0
GedungB (config-if)#no shut
GedungB (config-if)#ex

3. GedungC (setting 1 serial, 1 FastEthernet)

GedungC >en
GedungC #conf t
GedungC (config)#int fa0/0
GedungC (config-if)#ip add 10.10.1.1 255.255.255.0
GedungC (config-if)#no shut
GedungC (config-if)#ex
GedungC (config)#
GedungC (config)#int s2/0
GedungC (config-if)#ip add 192.168.50.2 255.255.255.0
GedungC (config-if)#no shut
GedungC (config-if)#ex

Konfigurasi Routing
GedungA:
GedungA (config)#ip route 172.16.1.0 255.255.255.0 192.168.100.2
GedungA (config)#ip route 10.10.1.0 255.255.255.0 192.168.100.2

GedungB :
GedungB (config)#ip route 10.10.1.0 255.255.255.0 192.168.50.2
GedungB (config)#ip route 192.168.1.0 255.255.255.0 192.168.100.1

GedungC:
GedungC (config)#ip route 172.16.1.0 255.255.255.0 192.168.50.1
GedungC (config)#ip route 192.168.1.0 255.255.255.0 192.168.50.1

IP PC
Memberi IP pada masing-masing PC
1. Klik image PC
2. Klik Tab Desktop
3. Pilih IP Configuration
4. Ulangi hingga PC8

LKPD – Routing Statis

Ristia Meisa Fauziyyah – Hal.3
Tugas:
 Kerjakan Praktikum di atas secara berkelompok 2-3 orang!
 Buat Kesimpulan Hasil Praktikum di atas!

Lembar jawaban Aktivitas 1

.........................................................................................................................................................

.........................................................................................................................................................

.........................................................................................................................................................

.........................................................................................................................................................

.........................................................................................................................................................

.........................................................................................................................................................

.........................................................................................................................................................

.........................................................................................................................................................

.........................................................................................................................................................

.........................................................................................................................................................

.........................................................................................................................................................

.........................................................................................................................................................

.........................................................................................................................................................

.........................................................................................................................................................

.........................................................................................................................................................

.........................................................................................................................................................

.........................................................................................................................................................

.........................................................................................................................................................

.........................................................................................................................................................

.........................................................................................................................................................

.........................................................................................................................................................
