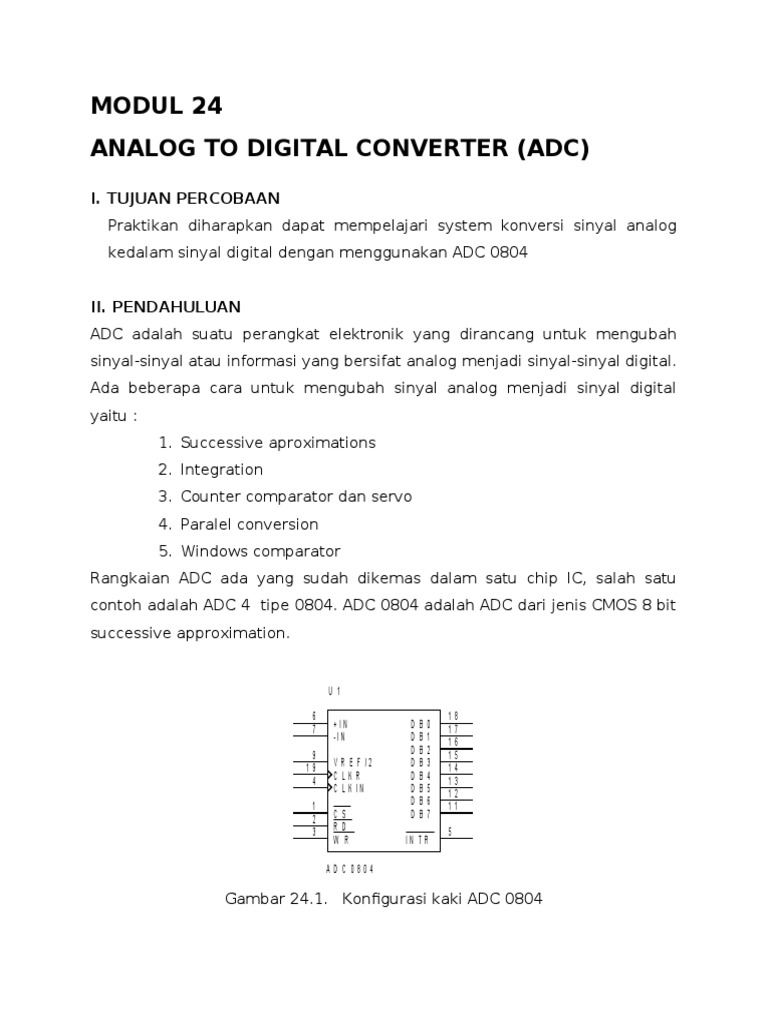

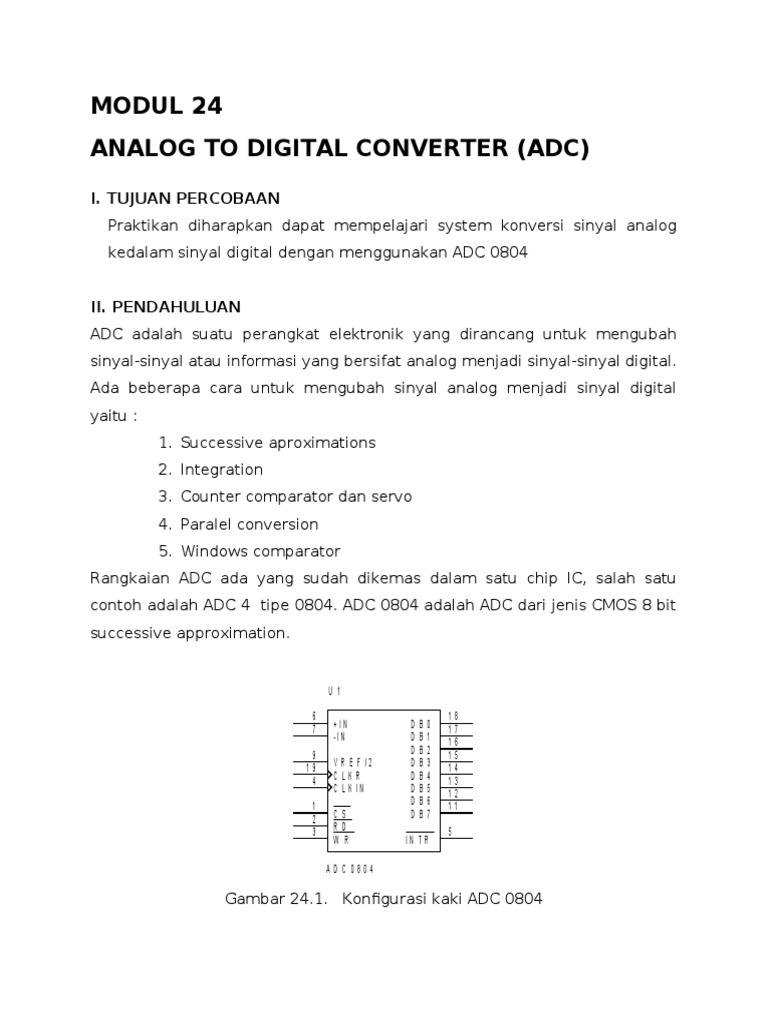

MODUL 24

ANALOG TO DIGITAL CONVERTER (ADC)

I. TUJUAN PERCOBAAN
Praktikan diharapkan dapat mempelajari system konversi sinyal analog
kedalam sinyal digital dengan menggunakan ADC 0804

II. PENDAHULUAN
ADC adalah suatu perangkat elektronik yang dirancang untuk mengubah
sinyal-sinyal atau informasi yang bersifat analog menjadi sinyal-sinyal digital.
Ada beberapa cara untuk mengubah sinyal analog menjadi sinyal digital
yaitu :
1. Successive aproximations
2. Integration
3. Counter comparator dan servo
4. Paralel conversion
5. Windows comparator
Rangkaian ADC ada yang sudah dikemas dalam satu chip IC, salah satu
contoh adalah ADC 4 tipe 0804. ADC 0804 adalah ADC dari jenis CMOS 8 bit
successive approximation.

U 1

6 1 8
7 + IN D B 0 1 7
-IN D B 1 1 6
9 D B 2 1 5
19 V R E F /2 D B 3 1 4
4 C LKR D B 4 1 3
C L K IN D B 5 1 2
1 D B 6 1 1
2 C S D B 7
3 R D 5
W R IN T R

AD C 0804

Gambar 24.1. Konfigurasi kaki ADC 0804

III. ALAT DAN BAHAN PERCOBAAN
1. Digital Trainer
2. IC ADC 0804
3. Unit Potensiometer
4. Resistor 10 K
5. Kapasitor 120 pF
6. Tools kit

IV. RANGKAIAN PERCOBAAN

D 10

LED
D 3

LED
+ 5 V VAR 10 K D 4

U 1 R 1
LED
6 18 1 16
7 + IN D B 0 17 2 15 D 5
10 K -IN D B 1 16 3 14
9 D B 2 15 4 13
19 V R E F /2 D B 3 14 5 12 LED
120 pF 4 C LKR D B 4 13 6 11
C L K IN D B 5 12 7 10 D 6
1 D B 6 11 8 9
2 C S D B 7
U 4 3 R D 5 LED
G N D W R IN T R

WR' AD C 0804
D 7

LED
U 3 D 8
G N D
INTR'
LED

D 9

LED

U 2
G N D

Gambar 24 .2 Rangkaian Percobaan

V. PROSEDUR PERCOBAAN
1. Siapkan alat dan bahan percobaan
2. Rakitlah rangkaian percobaan seperti pada rangkaian percobaan
3. Pastikan bahwa semua sambungan kabel antara konektor pada trainer
sudah benar
 4. Atur selektor tegangan pada voltage refference source pada posisi 0 –
5 Volt
5. Nyalakan power supply
6. Ubah posisi trimport voltage reference source sesuai dengan tabel
percobaan ADC
7. Ukur tegangan keluaran voltage reference source dengan multimeter
sesuaikan dengan tabel percobaan
8. Amati ouput LED setiap perubahan level tegangan , dimana output LED
menyala menunjukkan logika 1 dan ouput LED padam menunjukkan
logika O, catat hasil percobaan pada tabel.
9. Kembalikan peralatan pada kondisi semula.

VI. HASIL PERCOBAAN

LOGIC MONITOR
V in
D7 D6 D5 D4 D3 D2 D1
1V 1 1 1 1 1 1 1
1,5 V 1 0 1 0 1 0 0
2V 1 0 0 0 0 0 0
3,5 V 0 1 0 0 0 1 1
4V 0 1 0 0 0 0 0

VII. PERTANYAAN DAN TUGAS

1. Sebutkan penggunaan ADC pada peralatan-peralatan yang ada
disekitar kita
Jawab: pada modem

VIII. KESIMPULAN
Analog to Digital Converter ini merupakan kebalikan dari Digital to
Analog Converter dimana kita menginput inputan dalam bentuk
tegangan dan akan dikonversikan menjadi data digital, untuk
 mengonversi, output data digital pada rangkaian ini dihitung dari
perkiraan data digital dari inputan tegangan.

IX. RANGKAIAN
