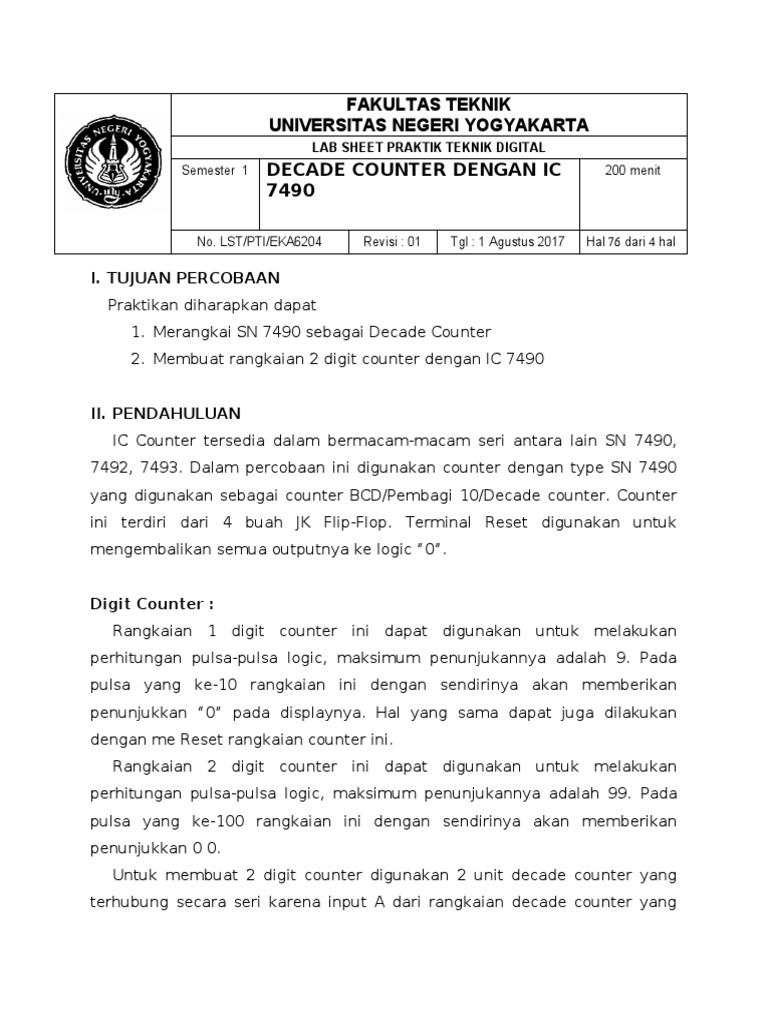

FAKULTAS TEKNIK

UNIVERSITAS NEGERI YOGYAKARTA

LAB SHEET PRAKTIK TEKNIK DIGITAL
Semester 1 DECADE COUNTER DENGAN IC 200 menit
7490

No. LST/PTI/EKA6204 Revisi : 01 Tgl : 1 Agustus 2017 Hal 76 dari 4 hal

I. TUJUAN PERCOBAAN
Praktikan diharapkan dapat
1. Merangkai SN 7490 sebagai Decade Counter
2. Membuat rangkaian 2 digit counter dengan IC 7490

II. PENDAHULUAN
IC Counter tersedia dalam bermacam-macam seri antara lain SN 7490,
7492, 7493. Dalam percobaan ini digunakan counter dengan type SN 7490
yang digunakan sebagai counter BCD/Pembagi 10/Decade counter. Counter
ini terdiri dari 4 buah JK Flip-Flop. Terminal Reset digunakan untuk
mengembalikan semua outputnya ke logic “0”.

Digit Counter :
Rangkaian 1 digit counter ini dapat digunakan untuk melakukan
perhitungan pulsa-pulsa logic, maksimum penunjukannya adalah 9. Pada
pulsa yang ke-10 rangkaian ini dengan sendirinya akan memberikan
penunjukkan “0” pada displaynya. Hal yang sama dapat juga dilakukan
dengan me Reset rangkaian counter ini.
Rangkaian 2 digit counter ini dapat digunakan untuk melakukan
perhitungan pulsa-pulsa logic, maksimum penunjukannya adalah 99. Pada
pulsa yang ke-100 rangkaian ini dengan sendirinya akan memberikan
penunjukkan 0 0.
Untuk membuat 2 digit counter digunakan 2 unit decade counter yang
terhubung secara seri karena input A dari rangkaian decade counter yang
kedua mendapat pulsa-pulsa logic dari output D decade counter yang
pertama, sehingga untuk setiap 10 pulsa input yang dihitung oleh rangkaian
decade counter yang pertama akan memberikan 1 pulsa logic ke input A dari
rangkaian decade counter kedua.

III. ALAT DAN BAHAN PERCOBAAN

1. Digital Trainer
2. IC TTL tipe SN 7490
3. IC TTL tipe SN 7447
4. Tools kit

IV. RANGKAIAN PERCOBAAN

Gambar 22.1. IC 7490 sebagai decade counter

V. PROSEDUR PERCOBAAN
1. Buatlah rangkaian decade counter seperti pada gambar 22.1
2. Uji Gambar 22.1. Berikan masukan logic pada input A dengan
menghubungkannya dengan pulsa Clock , amati perubahan display.
3. Amati dan catat setiap variasi masukan terhadap pola keluaran pada
IC 7490.
 Gambar 22 .2 2 Digit Counter

4. Ulangi langkah 1 dan 3 untuk uji gambar 22 .2. Cermati dan

bandingkan dengan gambar 22.1.
5. Catat hasil pengamatan praktikum diatas.

VI. HASIL PERCOBAAN

No Pulsa Clock ke- Display 7-segment
 1 0

2 1

3 2

4 3

5 4

6 5

7 6

8 7

9 8

10 9

Sat

Pul

0 1 2 3 4 5 6 7 8 9

10 11 12 13 14 15 16 17 18 19
 20 21 22 23 24 25 26 27 28 29

30 31 32 33 34 35 36 37 38 39

40 41 42 43 44 45 46 47 48 49

50 51 52 53 54 55 56 57 58 59

60 61 62 63 64 65 66 67 68 69

70 71 72 73 74 75 76 77 78 79

80 81 82 83 84 85 86 87 88 89

90 91 92 93 94 95 96 97 98 99

VII. PERTANYAAN DAN TUGAS

1. Jelaskan cara kerja dan hubungan diantara kedua decade counter yang
terdapat pada percobaan tersebut
Jawab : IC 7490 akan menjadi input bagi IC 7447 kemudian outputnya
di converter sehingga menghasilkan bilangan decimal 0 – 9. Pada
rangkaian 2 digit, output D pada rangkaian pertama akan menjadi
input clock pada rangkaian kedua. Rangkaian pertama akan menjadi
nilai satuan dan rangkaian kedua akan menjadi nilai puluhan.

2. Bagaimanakah keadaan output-output A, B, C, D pada masing-masing

decade counter, pada saat display menunjukkan angka 75.
 Jawab :
Puluhan : 1 1 1 0 = 7
Satuan : 1 0 1 0 = 5

VIII. KESIMPULAN
Rangkaian 1 digit counter ini dapat digunakan untuk melakukan
perhitungan pulsa-pulsa logic, maksimum penunjukannya adalah 9. Pada
pulsa yang ke-10 rangkaian ini dengan sendirinya akan memberikan
penunjukkan “0” pada displaynya. Hal yang sama dapat juga dilakukan
dengan me Reset rangkaian counter ini.
Rangkaian 2 digit counter ini dapat digunakan untuk melakukan
perhitungan pulsa-pulsa logic, maksimum penunjukannya adalah 99. Pada
pulsa yang ke-100 rangkaian ini dengan sendirinya akan memberikan
penunjukkan 0 0.
Untuk membuat 2 digit counter digunakan 2 unit decade counter yang
terhubung secara seri karena input A dari rangkaian decade counter yang
kedua mendapat pulsa-pulsa logic dari output D decade counter yang
pertama, sehingga untuk setiap 10 pulsa input yang dihitung oleh rangkaian
decade counter yang pertama akan memberikan 1 pulsa logic ke input A dari
rangkaian decade counter kedua.

IX. LAMPIRAN
 1 Digit counter
 2 Digit counter
