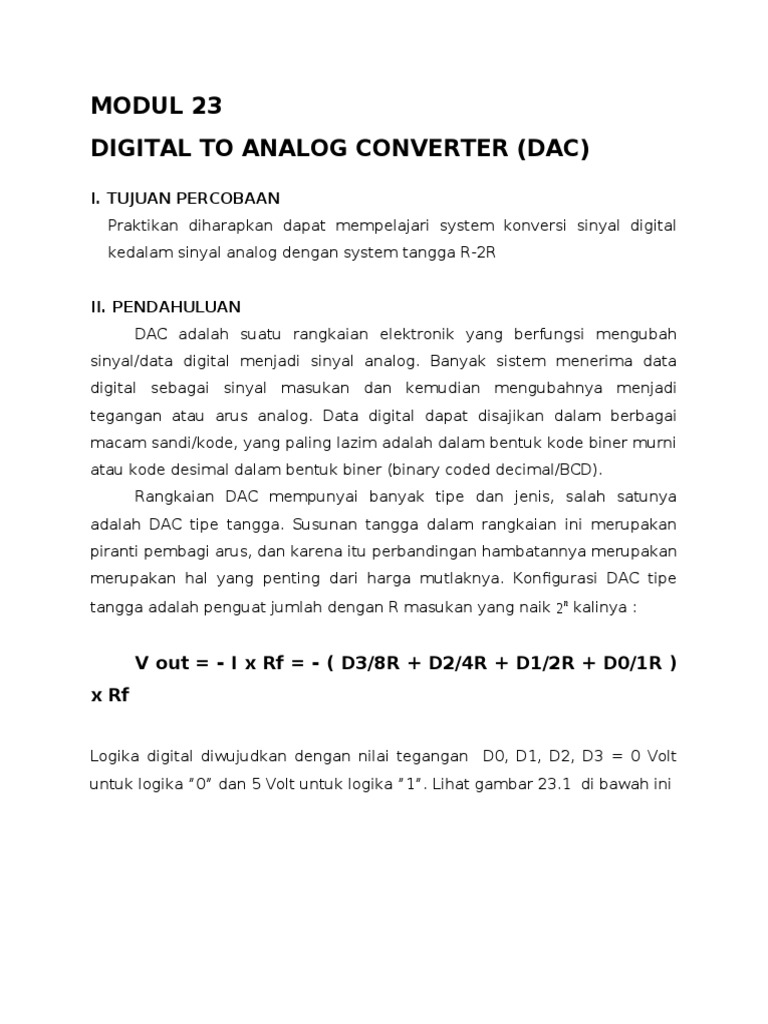

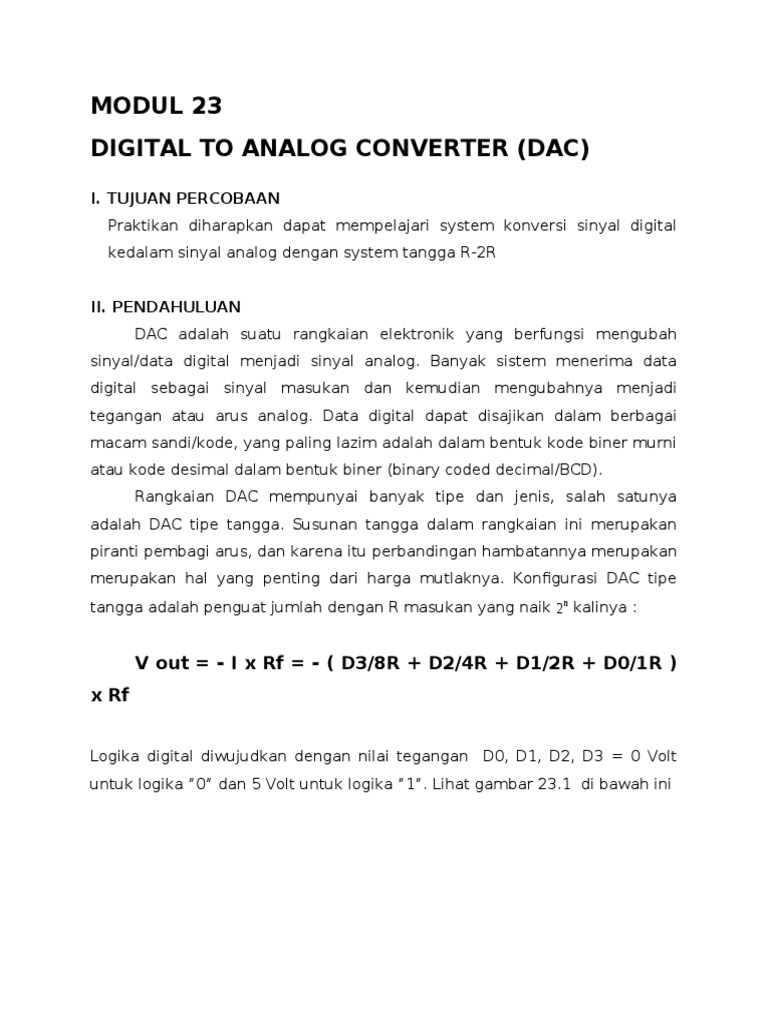

MODUL 23

DIGITAL TO ANALOG CONVERTER (DAC)

I. TUJUAN PERCOBAAN
Praktikan diharapkan dapat mempelajari system konversi sinyal digital
kedalam sinyal analog dengan system tangga R-2R

II. PENDAHULUAN
DAC adalah suatu rangkaian elektronik yang berfungsi mengubah
sinyal/data digital menjadi sinyal analog. Banyak sistem menerima data
digital sebagai sinyal masukan dan kemudian mengubahnya menjadi
tegangan atau arus analog. Data digital dapat disajikan dalam berbagai
macam sandi/kode, yang paling lazim adalah dalam bentuk kode biner murni
atau kode desimal dalam bentuk biner (binary coded decimal/BCD).
Rangkaian DAC mempunyai banyak tipe dan jenis, salah satunya
adalah DAC tipe tangga. Susunan tangga dalam rangkaian ini merupakan
piranti pembagi arus, dan karena itu perbandingan hambatannya merupakan
merupakan hal yang penting dari harga mutlaknya. Konfigurasi DAC tipe
tangga adalah penguat jumlah dengan R masukan yang naik 2n kalinya :

V out = - I x Rf = - ( D3/8R + D2/4R + D1/2R + D0/1R )

x Rf

Logika digital diwujudkan dengan nilai tegangan D0, D1, D2, D3 = 0 Volt
untuk logika ”0” dan 5 Volt untuk logika ”1”. Lihat gambar 23.1 di bawah ini
 Gambar 23.1 DAC tipe tangga

DAC yang lain adalah tipe R-2R seperti pada gambar 23.2. Rangkaian
lebih sederhana dan lebih mudah dalam pencarian nilai-nilai resistor yang
dipakai karena hanya diperlukan nilai R dan 2R saja.

V out = - ( D3/2 + D2/4 + D1/8 + D0/16)

Gambar 23.2 DAC itpe R-2R dengan penguat Op-Amp

III. ALAT DAN BAHAN PERCOBAAN
 1. Digital Trainer
2. Unit DAC
3. Unit Meter

IV. PROSEDUR PERCOBAAN

1. Siapkan alat dan bahan percobaan
2. Rakitlah rangkaian DAC seperti pada gambar 23.2
3. Hubungkan tegangan output dengan unit meter
4. Nyalakan power supply
5. Aturlak posisi logic input D0, D1, D2, dan D3 sesuai dengan table
percobaan
6. Amati tegangan output yang ditunjukkan oleh unit meter untuk setiap
perubahan D0 – D3
7. Catat hasil pengamatan pada table percobaan
V. HASIL PERCOBAAN
Logic Switch V out
D3 D2 D1 D0
0 0 0 0
0 0 0 1
0 0 1 0
0 0 1 1
0 1 0 0
0 1 0 1
0 1 1 0
0 1 1 1
1 0 0 0
1 0 0 1
1 0 1 0
1 0 1 1
1 1 0 0
1 1 0 1
1 1 1 0
1 1 1 1

VI. PERTANYAAN DAN TUGAS

Berapakah resolusi DAC dari rangkaian percobaan di atas ?
VII. KESIMPULAN
DAC adalah suatu rangkaian elektronik yang berfungsi mengubah
sinyal/data digital menjadi sinyal analog. Banyak sistem menerima data
digital sebagai sinyal masukan dan kemudian mengubahnya menjadi
tegangan atau arus analog. Data digital dapat disajikan dalam berbagai
macam sandi/kode, yang paling lazim adalah dalam bentuk kode biner murni
atau kode desimal dalam bentuk biner (binary coded decimal/BCD).

VIII. LAMPIRAN
