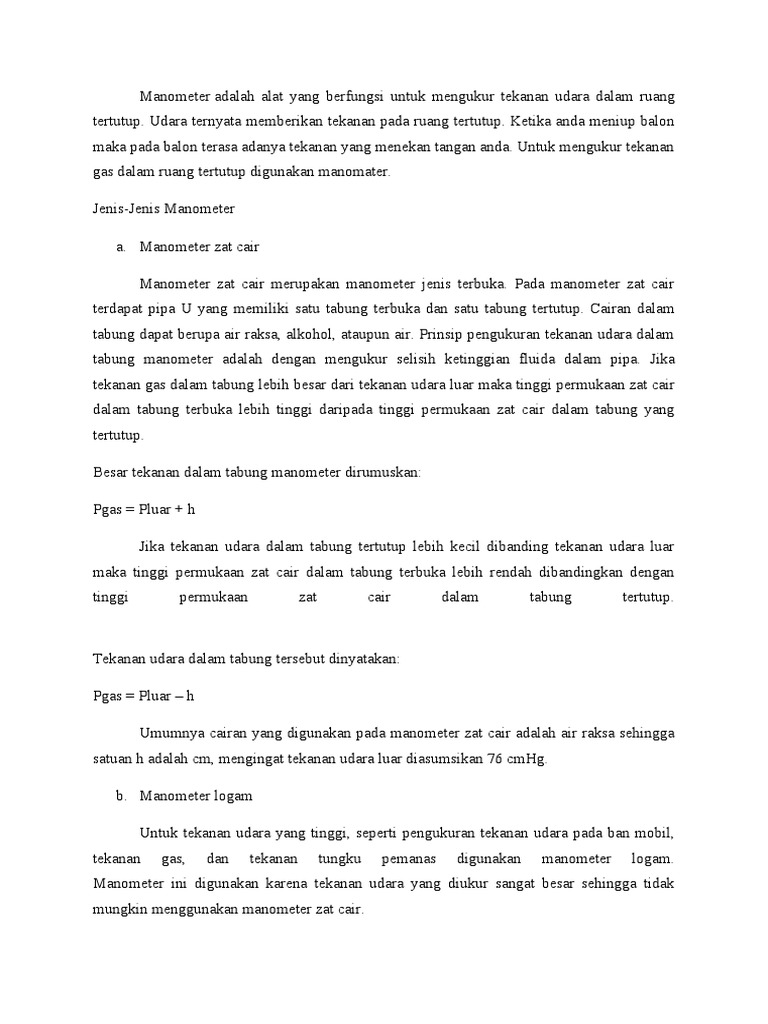

Manometer adalah alat yang berfungsi untuk mengukur tekanan udara dalam ruang

tertutup. Udara ternyata memberikan tekanan pada ruang tertutup. Ketika anda meniup balon
maka pada balon terasa adanya tekanan yang menekan tangan anda. Untuk mengukur tekanan
gas dalam ruang tertutup digunakan manomater.

Jenis-Jenis Manometer

a. Manometer zat cair

Manometer zat cair merupakan manometer jenis terbuka. Pada manometer zat cair
terdapat pipa U yang memiliki satu tabung terbuka dan satu tabung tertutup. Cairan dalam
tabung dapat berupa air raksa, alkohol, ataupun air. Prinsip pengukuran tekanan udara dalam
tabung manometer adalah dengan mengukur selisih ketinggian fluida dalam pipa. Jika
tekanan gas dalam tabung lebih besar dari tekanan udara luar maka tinggi permukaan zat cair
dalam tabung terbuka lebih tinggi daripada tinggi permukaan zat cair dalam tabung yang
tertutup.

Besar tekanan dalam tabung manometer dirumuskan:

Pgas = Pluar + h

Jika tekanan udara dalam tabung tertutup lebih kecil dibanding tekanan udara luar
maka tinggi permukaan zat cair dalam tabung terbuka lebih rendah dibandingkan dengan
tinggi permukaan zat cair dalam tabung tertutup.

Tekanan udara dalam tabung tersebut dinyatakan:

Pgas = Pluar – h

Umumnya cairan yang digunakan pada manometer zat cair adalah air raksa sehingga
satuan h adalah cm, mengingat tekanan udara luar diasumsikan 76 cmHg.

b. Manometer logam

Untuk tekanan udara yang tinggi, seperti pengukuran tekanan udara pada ban mobil,
tekanan gas, dan tekanan tungku pemanas digunakan manometer logam.
Manometer ini digunakan karena tekanan udara yang diukur sangat besar sehingga tidak
mungkin menggunakan manometer zat cair.
Manometer logam ada beberapa macam, antara lain:

a) ManometerBourdon.

b) ManometerSchafferdanBoudenberg.

c) Manometer pegas.

Penggunaan Manometer Logam

Manometer logam paling banyak digunakan dan sering kita lihat penggunaannya karena
pemasangan lebih mudah dan nilai ukurnya lebih mudah untuk dibaca. Penggunaan
manometer logam biasanya digunakan pada:

1. Kompressor untuk membaca kapasitas/tekanan dalam tabung compressor.

2. Regulator LPG
3. Regulator Asitelin
4. Regulator Oksigen

1. Absolute pressure (tekanan mutlak)

Tekanan mutlak (absolute pressure) adalah nilai mutlak tekanan yang bekerja pada
wadah Tersebut atau Gaya yang bekerja pada satuan luas, tekanan ini dinyatakan dan
diukur terhadap tekanan nol atau suatu tekanan yang ada diatas nol absolute atau jumlah
dari tekanan atmosfir dengan tekanan relatif. Apabila tekanan relatif adalahnegatif,
maka tekanan absolut adalah tekanan atmosfir dikurangi tekanan relatif.

2. gauge pressure (tekanan relatif)

Tekanan relatif atau tekanan terukur adalah tekanan yang diukur berdasarkan
tekanan atmosfer (di atas atau bawah tekanan atmosfir).Jadi tekanan relatif adalah selisih
antara tekanan absolute dengan tekanan atmosfer (1 atmosfer = 760 mmHg = 14.7 psia).
Tekanan ini bisa lebih besar atau lebih kecil dari tekanan atmosfir. Tekanan relatif dari
zat cair yang berhubungan dengan udara luar (atmosfir) bertekanan “nol” sehingga
tekanan relatif adalah positif bila lebih besar dari tekanan atmosfir dan negatif apabila lebih
kecil. Tekanan relatif biasa disebut “relative pressure/gage pressure”.

3. Vacuum pressure (tekanan vacum)

 Tekanan vakum adalah jumlah tekanan yang lebih rendah dari tekanan atmosfir.

Contoh aplikasi industri : mesin vacum dalam industri makanan,

4. Differential pressure ( tekanan differensial)

Diferensial Tekanan (DP) mengukur perbedaan antara dua tekanan. Dengan

menggunakan titik referensi yang disebut tekanan sisi rendah dan membandingkannya
dengan tekanan sisi tinggi. Port pada instrumen ditandai sisi tinggi dan sisi
rendah. Pembacaan DP dapat berupa negatif atau positif tergantung pada apakah sisi rendah
atau sisi tinggi adalah nilai yang lebih besar. Pemancar DP dapat digunakan sebagai
pemancar tekanan pengukur jika sisi rendah dibiarkan terbuka ke atmosfer.

Contoh Aplikasi : Level Tangki Tertutup, Kepadatan, kesehatan filter, dan Aliran DP
(Elemen Sekunder).
