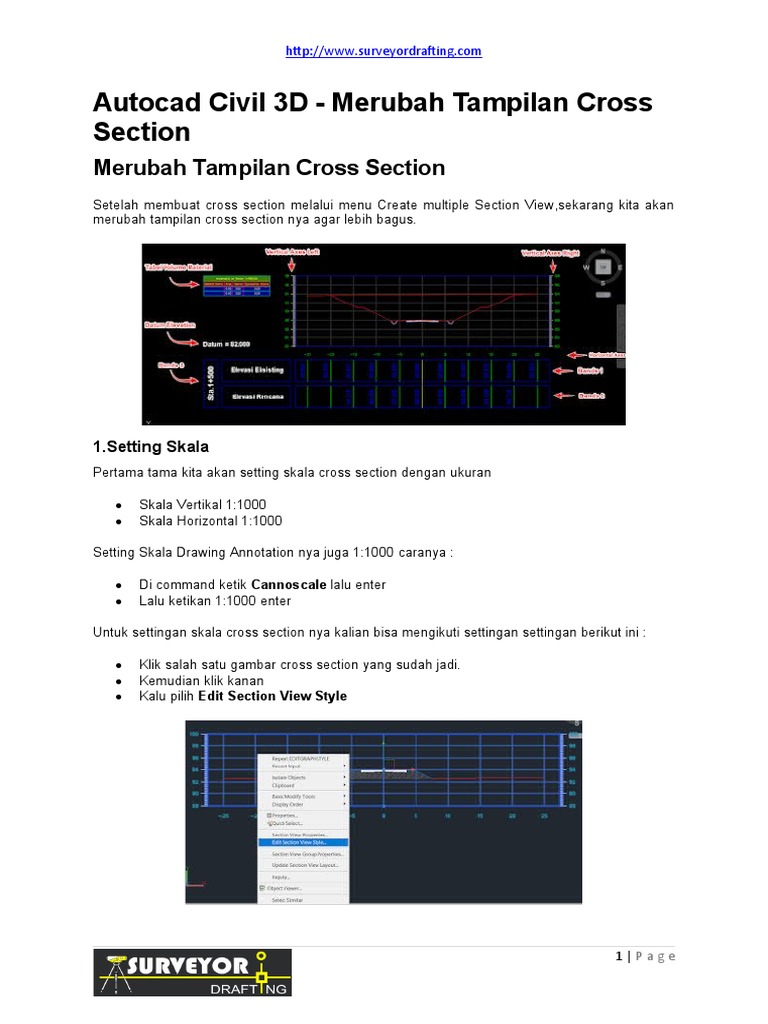

Autocad Civil 3D - Merubah Tampilan Cross
Section
Merubah Tampilan Cross Section
Setelah membuat cross section melalui menu Create multiple Section View,sekarang kita akan
merubah tampilan cross section nya agar lebih bagus.
1.Setting Skala
Pertama tama kita akan setting skala cross section dengan ukuran
Skala Vertikal 1:1000
Skala Horizontal 1:1000
Setting Skala Drawing Annotation nya juga 1:1000 caranya :
Di command ketik Cannoscale lalu enter
Lalu ketikan 1:1000 enter
Untuk settingan skala cross section nya kalian bisa mengikuti settingan settingan berikut ini :
Klik salah satu gambar cross section yang sudah jadi.
Kemudian klik kanan
Kalu pilih Edit Section View Style
1|Page
http://www.surveyordrafting.com
Kemudian akan muncul menu Section View Style
Pilih Graph
Isi dan setting seperti gambar di bawah ini
Lalu OK
2.Setting Grid
Di cross section civil 3D terdapat grid horizontal dan grid vertikal seperti gambar di bawah ini
Related:Autocad Civil 3D - Menghitung Volume Cut and Fill
Kita bisa mengatur jarak interval tiap grid sesuai kebutuhan kita,sedagkan untuk membuat grid
seperti gambar di atas berikut ini cara dan settingan nya :
Masuk ke menu Section View Style
Lalu cari menu Grid
Setting seperti gambar di bawah ini
2|Page
http://www.surveyordrafting.com
Lalu pindah ke menu Horizontal Axes
Isi dan setting seperti gambar di bawah ini
Lalu pindah ke menu Vertical Axes
Isi dan setting seperti gambar di bawah ini
3|Page
http://www.surveyordrafting.com
Masih di menu Vertical Axes lalu pindah ke sebelah kanan.
Isi dan setting seperti gambar di bawah ini.
Terakhir tinggal ke menu Display
Isi dan setting seperti gambar di bawah ini.
4|Page
http://www.surveyordrafting.com
Nanti hasil Settingan di atas adalah seperti gambar di bawah ini.
3.Setiing Bands Set
Bands pada tampilan cross section yang dimana fungsi utama Bands ini adalah sebagai kotak
untuk menampilkan berbagai macam informasi seperti elevasi,station,diagram dan lain
lain.selain itu bands ini berfungsi untuk mempercantik tampilan cross section.
Contoh Band Set
5|Page
http://www.surveyordrafting.com
Membuat Bands 1 - Elevasi Eksisting
Pertama tama kita akan buat terlebih dahulu Bands untuk elevasi eksisting (Bands 1)
Pertama tama select salah satu cross section
Lalu Klik Kanan
Pilih Section View Properties
Pilih tab menu Bands
Perhatikan di Band Type pilih Section Data
Select Band Style Pilih Standar
Klik Add
Kemudian di band standar di menu Gap di isikan " 3 "
Di Style Klik kotak kecil di sebelah kanan
Kemudian akan muncul menu lagi pilih segitiga kecil
Lalu pilih Copy Current Selection
Akan muncul menu lagi pilih menu information
Di menu information beri nama Bands itu dengan nama " Elevasi Eksisting
Lanjut lagi ke menu sebelah nya yaitu Bands Detail
Lalu isikan Settingan nya seperti gambar di bawah ini.
o Band height : 5
o Tool box width : 15
o Offset from band : 1
Setelah itu klik Compose label
Isi Text Height dengan angaka " 1 "
Lalu ke menu Content
Klik kotak kecil sebelah kanan
Nanti akan mucul menu lagi
Beri nama Elevasi Eksisting
Format text bisa di sesuaikan sesuai keinginan kalian
Selanjut nya kita edit Label and Tick
Di At pilih Major Increment
Lalu klik Compose Label
Isi kan sesuai settingan di bawah ini :
o General
o Name : Elevasi
o Visibility : True (untuk mematikan pilih False)
6|Page
http://www.surveyordrafting.com
o Anchor Component : <Feature>
o Anchor Point : Band Middle
o Text
o Content :
o Text Height : 0.80mm
o Rotation Angle : 90.0000(d)
o Attachment : Middle center
o X Offset : -1.00mm
o Y Offset : 0.00mm
o Color : Blue (Sesuaikan Selera)
Jika sudah di menu content klik kotak kecil di sebelah kanan.
Lalu blok semua kalimat yang ada di kotak hitam.
Kemudian ke kiri di bawah menu properties pilih Section 1 Elevation
Lalu klik tanda panah yang ke arah kanan agar text nya terganti.
Jika sudah klik oke
Oke
Oke
o NOTE : Di menu label and ticks selain Major Increment Visibilitas menu yang
lain di ganti jadi false (di matikan)
Membuat Bands 2 - Elevasi Rencana
Untuk membuat Bands yang ke dua kita akan beri nama Elevasi Rencana (Bands 2).Di sini kita
tinggal copy paste band yang pertama saja kemudian kita rubah nama nya saja. Berikut cara nya
:
Di menu Section View Properties
Select Band style pilih elevasi eksisting
Klik segitiga kecil di sebelah kanan
Kemudian pilih Copy Current Selection
Kemudian akan muncul menu Section Data Band Style
Di menu information beri nama Elevasi rencana
Pindah Ke menu Band Style
Di tittle text pilih Compose Label
Kemudian Content
Kemudian ganti Elevasi Eksisitng menjadi Elevasi Rencana
Oke
Oke
Kemudian kembali lagi ke menu Secrtion View Properties
Di menu Bands
Di Bagian Section Data - Elevasi Rencana - Pada Section 1 dan Section 2 pilih Corridor
Surface yang sudah di buat
Untuk menampilkan elevasi rencana kita di wajibkan mempunyai Surface rencana
terlebih dahulu
Untuk membuat surface rencana
silahkan https://www.surveyordrafting.com/2020/05/membuat-corridor-surface-dari-
assembly.html
7|Page
http://www.surveyordrafting.com
Membuat Bands 3 - Station
Selanjut nya kita akan membuat Bands Stationing yang berfungsi untuk memberi label Station.
Klik salah satu Cross Section
Klik Kanan Pilih Section View Properties
Di menu Section View Properties Pilih menu Bands
Kemudian di Select Band Style cari Band Elevasi Eksisting untuk kita duplikat
Kemudian Pilih Add
di GAP beri nilai -11.00Di menu style Elevasi Eksisting yang tadi di add klik kotak kecil
sebelah kanan di band elevasi eksisting
kemudian akan muncul menu Pick Band Style
Klik Segitiga kecil lalu pilih Edit Current Selection
Pada menu information ganti nama nya menjadi Stationing
Setelah merubah nama jadi Stationing kini pindah ke menu Band details
Lalu setting seperti gambar ini
Kemudian pergi ke Tittle Text pilih Compose Label
Lalu akan muncul menu Label Style Composer
Setting seperti gambar di bawah ini
8|Page
http://www.surveyordrafting.com
Selanjut nya klik kotak kecil sebelah kanan di barisan Content
Nanti akan masuk menu baru lagi
Isikan Seperti gambar di bawah ini
Sampai sini kita sudah berhasil membuat Band set untuk label stationing
4.Setting Datum
Untuk membuat Datum Elevasi berikut ini langkah langkah nya :
Klik salah satu cross section
Lalu Klik kanan pilih Edit Section View Style
Pilih Tab Tittle Annotation
Di Axis Tittle pilih Left
Lalu di Tittle Text pilih huruf Sebelah kanan
Lalu akan muncul Menu lagi
o Di Properties
o Pilih Minimum Elevation
o Lalu klik tanda panah ke kanan untuk memasukan format nya
o Di tab Format isi style text sesuai keinginan kalian
9|Page
http://www.surveyordrafting.com
Klik Oke Sampai keluar ke Cross section
5.Setting Tabel Volume Material
Untuk membuat tabel material di rekomendasikan kalian sudah mempunyai perhitungan volume
cut and fill jika kalian belum mempunyai volume cut and fill untuk di tampilkan di tabel material
silahkan baca cara menghitung volume Cut and Fill dengan Klik Tombol Ini
Langkah langkah membuat Tabel Material Volume
Klik salah satu cross section
Kemudian klik kanan pilih View Section Properties
Lalu ke Tab Volume
Kemudian Pilih Add
Pilih material nya
Klik Oke
