AUTODESK CIVIL 3D

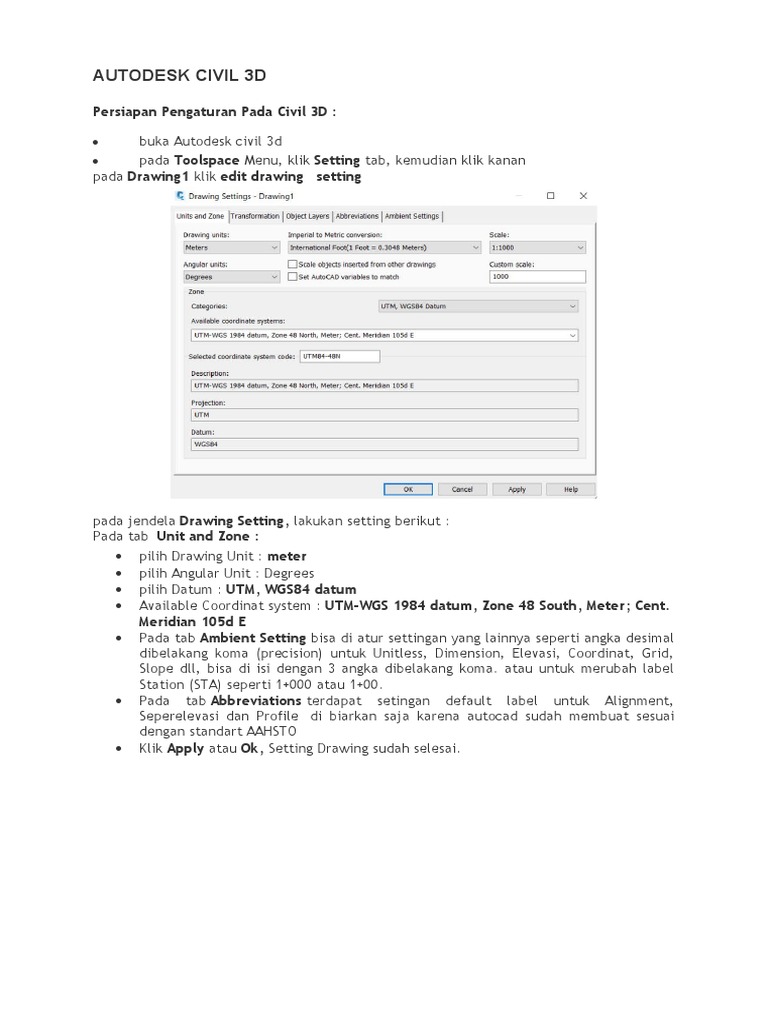

Persiapan Pengaturan Pada Civil 3D :

 buka Autodesk civil 3d

 pada Toolspace Menu, klik Setting tab, kemudian klik kanan
pada Drawing1 klik edit drawing   setting

pada jendela Drawing Setting, lakukan setting berikut :

Pada tab  Unit and Zone :
 pilih Drawing Unit : meter
 pilih Angular Unit : Degrees
 pilih Datum : UTM, WGS84 datum
 Available Coordinat system : UTM-WGS 1984 datum, Zone 48 South, Meter; Cent.
Meridian 105d E
 Pada tab Ambient Setting bisa di atur settingan yang lainnya seperti angka desimal
dibelakang koma (precision) untuk Unitless, Dimension, Elevasi, Coordinat, Grid,
Slope dll, bisa di isi dengan 3 angka dibelakang koma. atau untuk merubah label
Station (STA) seperti 1+000 atau 1+00.
 Pada tab Abbreviations terdapat setingan default label untuk Alignment,
Seperelevasi dan Profile  di biarkan saja karena autocad sudah membuat sesuai
dengan standart AAHSTO
 Klik Apply atau Ok, Setting Drawing sudah selesai.
 1. Import Point
Membuat contour bisa dilakukan dengan banyak cara, tapi kali ini kita melalui metode
import point :
 Import point bisa diimport dari microsoft excel dengan extension csv atau txt atau
dari software alat pengukuran seperti dari Topcon link atau Sokkia dengan
extension csv, txt, prn, xyz

 Klik menu Insert, pilih Point from file (1), pada jendela Import point, klik add files
(2), masukan nama filenya (3), kemudian pilih formatnya yang sesuai dengan format data
yang akan di import (4).
 Point yang sudah di import akan seperti ini :
 2. Membuat Contour

kontur ialah Garis khayal di permukaan bumi yang menghubungkan titik-titik dengan
ketinggian yang sama dari permukaan air laut rata-rata (MSL). Garis di atas peta yang
menghubungkan titik-titik dengan ketinggian yang sama dari permukaan air laut rata-
rata dan kerapatannya bergantung pada ukuran lembar penyajian (skala peta).

Langkah pembuatan kontur

 pada Toolspace klik kanan Surface, klik create surface, pada kotak dialog isi

type surface dengan Tin Surface, kasih nama, dan rubah stylenya
 surface sudah terbuat, kembali ke Toolspace, expand (klik tanda
+) surface, expand surface 1,expand Definition, klik kanan point group , klik add, All
point, Aplay, OK
 selesai.. contour sudah terbuat
Desain Geometrik Jalan dengan Autocad Civil 3d

Pelajaran selanjutnya adalah kita akan membuat desain geometrik jalan dengan
menggunakan software Autocad Civil 3d. Untuk perhitungan perencanaan desain
geometrik itu sendiri akan saya bahas pada tulisan saya berikutnya.

oh iya.. pada pelajaran yang lalu kita sudah bisa membuat kontur, tapi label kontur
belum tampil. begini caranya :

 klik Annotate, klik tanda panah pada Add Label, klik surface, klik contour

multiple at interval, kemudian bikin garis yang memotong kontur dari ujung sampai
ujung yang satunya. tekan enter, masukan interval label kontur (cth: 100) enter.
selesai deh labelnya.

Tahapan mendesain geometrik jalan adalah sebagai berikut:

1. membuat alignment horizontal

2. membuat alignment vertical (profile)
3. membuat template cross section (assembly dan sub assembly)
4. membuat corridor
5. membuat sample line (cross section)
6. menghitung volume
sekarang langsung saja buka gambar kemarin yang sudah ada konturnya.
buat garis polyline yang menghubungkan titik titik PI point, PI point adalah titik
intersection / perpotongan antara 2 garis tangen.
Pada menu Home klik tanda panah pada alignmnent klik alignment from object klik
polyline yang sudah dibuat, tekan enter, lihat tanda arah panah yang menunjukan
arah jalan dimulai dari sta awal, kalau terbalik ketik R (reverse), tekan enter.

pada kotak dialog isi nama alignment, starting station, dan interval sta, isi major
station interval dengan 50 dan minor station dengan 25 klik OK.

kita telah membuat alignment horisontal untuk jalan raya, sekarang selanjutnya akan
membuat potongan memanjang atau Profile.

Profile terdiri dari dua yaitu Existing Ground (EG) yaitu penampang mamanjang kondisi
existing atau awal dan Finish Ground (FG) yaitu rencana elevasi penampang jalan.
Mari kita mulai, buka kembali file contoh kemarin yang sudah dibuat alignment
horisontal.

 Pada menu Home, klik panah pada Profile, klik Create Surface Profile

pada kotak dialog create profile from surface, pada kolom alignment isilah alignment
sesuai dengan yang telah dibuat (Road-1), pilihlah surface dan klik add, klik draw in
profile view sehingga muncul kotak dialog berikut :
pada tab General, klik profile view style untuk mengatur grid, scale, title text,
interval station dan label vertikal dan horisontal.

klik tab next station range ada 2 pilihan, otomatis dan user spesified range bila yang
diinginkan tampil pada range sta tertentu.

klik next profile view height ada 2 pilihan, otomatis dan user spesified apabila ingin
ditampilkan pada range elevasi tertentu.

klik next sampai data band, select data band set, misal untuk menambahkan data cut
and fill.

klik next profile hatch option, adalah untuk memberi arsiran pada penampang yang

terdapat galian (cut) atau timbunan (fill).

kemudian klik tab create profile view. klik pada tempat yang kosong

yess, surface profile sudah selesai.

selanjutnya adalah membuat desain elevation atau Finish Ground.

 Pada menu Home, klik panah pada Profile, klik Profile Creation Tools

pada profile layout tool, klik draw tangen with curve, mulailah membuat garis tangen
pada gambar profile untuk membuat alignment vertikal (FG) sesuai denga yang telah
direncanakan.
pada gambar di atas terdapat dua garis yaitu existing ground dan finish ground
(berwarna biru).

Membuat Corridor Model

Corridor adalah suatu model potongan melintang yang mengintregasikan objek dan
data, termasuk subassemblies, assemblies, alignment, Surface, dan profil dalam
bentuk 3 dimensi.

Objek Corridor  dibuat dari baseline (alignment) dengan menempatkan bagian 2D

(assemblies) dengan membuat lereng (slopes) yang sesuai yang mencapai model
permukaan pada setiap STA (station) yang dapat digunakan untuk memodelkan
berbagai fitur, seperti jalan raya, saluran, trotoar.
berikut ini langkah-langkah membuat corridor :

 Membuat Assembly, klik menu Home,klik tanda panah Assembly, Create

Assembly, pada kotak dialog buat nama assembly cth: cr-1 kemudian klik pada bagian
layar yang kosong dan zoom in ada benang silang/garis vertikal yang menunjukan
centerline (CL) dari cross section yang akan dibuat.
 klik tool palettes pada menu Home, pada menu tool palettes terdapat fitur
assembly (template cross section yang sudah jadi), basic sub asemmbly (basic lane,
basiclane transition, genericpavement structure, shoulder, curb, dll) , Lane, Shoulder,
Median, dll.
 kita akan membuat cross section dengan memakai sub assembly.
klik basic, klik basic lane, klik garis CL. badan jalan sudah dibuat, kemudian
tambahkan shoulder, klik basic shoulder letakan di ujung luar objek badan jalan.
kemudian buat saluran, klik BasicSideSlopeCutDitch, klik pada ujung sebelah luar
object shoulder (apabila kurang tepat bisa di move).
 selanjutnya klik menu Modify, klik icon Assembly, mirror sub
assembly, kemudian klik sub assembly yang tadi dibuat dan base pointnya pada garis
CL.
 Membuat Corridor, kembali ke menu Home, klik corridor, create simple
corridor. beri nama corridor cth: cor-1, Ok. pada command menu ada
pertanyaan : select a baseline alignment : klik pada garis alignment, select profile :
klik pada garis FG di profile, select an assembly : klik pada assembly yang tadi dibuat.
 Pada kotak dialog Target Mapping dibawah object name klik here to all pilih
nama surface SR-1 klik Ok.
 Yess... Corridor sudah jadi. selanjutnya kita modifikasi corridor tersebut
dengan memasukan parameter dimensi assembly
 klik menu Modify, Assembly, Assembly properties, klik garis CL assembly cr-1
dan tekan enter.
 pada kotak dialog Assembly properties, klik tab construction, pada assembly
type pilihUndivided crowned road untuk jalan dengan crown / kemiringan tertentu
yang tidak memakai median/pemisah jalan dan divided crowned road untuk jalan
dengan crown / kemiringan tertentu yang memakai median jalan.
 lihat kolom sebelah kiri di kotak item terdapat basic  lane, basic
shoulder, BasicSideSlopeCutDitch untuk badan jalan sebelah kiri (left) dan sebelah
kanan (right). klik masing-masing item tadi dan perhatikan kolom input values. isilah
parameter dimensi masing-masing item, seperti lebar jalan (width) defaultnya berisi
3.6m, tebal (depth) defaultnya 0.2 m, slope defaulnya 2%. setelah terisi/diganti
nilainya klik Ok.
 klik porspector tab pada Toolspace, expand Corridor, klik kanan pada nama
corridor cor-1 klikRebuilt.
 sipp.. sekarang corridor sudah sesuai dengan desain parameternya.
 selanjutnya kita akan membuat tampilan animasi 3d untuk memeriksa jalan
tersebut.
 caranya begini :
 Modify --> Corridor --> klik tanda panah pada visibility
check, pilih drive. pilih alignment --> pilih profile
 pada tab Navigate dibawah go to pilih sta akhir kemudian klik
tanda play
 menakjubkan... autocad civil 3d bisa seperti ini. kita pun bisa mengatur
visual style nya dengan memilih conceptual, atau 3d wire frame atau realistic. disini
tersedia 11 macam visual style.
Membuat Cross Section

Dalam tulisan terdahulu kita sudah membuat gambar kontur, membuat alignment
horisontal, alignment vertikal, dan membuat corridor model, tahapan selanjutnya
adalah membuat cross section dan menghitung volume pekerjaan.
mari kita buka lagi file yang kemarin sampai dengan pembuatan corridor.
berikut tahapan membuat cross section

 klik Sample Lines pada tab Profile & Section Views pada menu Home, tekan

enter untuk memilih alignment, pilih nama alignment, enter.

 pada kotak dialog create sample line group (lihat gambar diatas) isi nama
sample line (1), select data source to sample (2) pilih data surface existing dan (3)
pilih data corridor, klik Ok
 pada kotak dialog sample line tool (lihat gambar diatas) (1) isi nama sample
line (1), select data source to sample (2) pilih data surface existing dan (3) pilih data
corridor, klik Ok
Selanjutnya kita akan menghitung volume galian dan timbunan (cut&fill) dari
perencanaan jalan yang sudah dibuat.

1. Pada Prospector Tab, expand Corridors, klik kanan pada nama corridor yang sudah

dibuat, kemudian klik properties, sehingga muncul jendela berikut :

2. pada window corridor properties, klik tab surface, klik gambar create a corridor

surface, data type pilihlink pada specify code pilih top.
klik tab boundaries, klik kanan pada nama corridornya, klik add automatic
daylight. klik ok.
3. pada menu analyze, klik volume sampai keluar kotak dialog seperti ini :

klik gambar create new volume entry, pilih base surface, dan pilih comparison
surface. pada kolom volumesudah terhitung volume cut dan fill.

Profile dan Cross section (lanjutan)

Ada beberapa teman mengirim email ke saya dengan pertanyaan yang hampir sama
yaitu bagaimanakah cara membuat label tinggi timbunan dan galian (cut/fill) yang
ditampilkan pada profile. juga cara membuat atau menghitung volume per STA dan
ditampilkan dalam bentuk tabel.

Autocad civil 3d sudah secara lengkap bisa membuat perhitungan volume pekerjaan
Sub base (embankment), Base (agregate course), Top Surface (pavement, concrete)
bahkan volume seperti curb/trotoar juga bisa dilakukan sesuai dengan yang
direncanakan seperti pada saat membuat model assembly dan sub assembly.
hebatnya lagi perhitungan volume bisa ditampilkan dalam file excel (xls),word (doc)
atau Pdf.

Menampilkan label ketebalan cut/fill pada profile

- klik Modify, klik Profile, klik modify view, klik profile view properties
- pilih / klik pada gambar profile yang akan di edit. kemudian tekan enter.
- pada jendela profile view properties ada 6 tab. pilih tab bands
- pada kolom select band style pilih cut kemudian klik add
- pada kotak dialog selanjutnya pilih nama profilenya (pastikan profilenya layout atau
finish ground design level.

nah itulah hasilnya.. ada baris Cut sama baris Fill yang berisi ketebalan atau

ketinggian (dalam satuan meter) untuk setiap STA.
