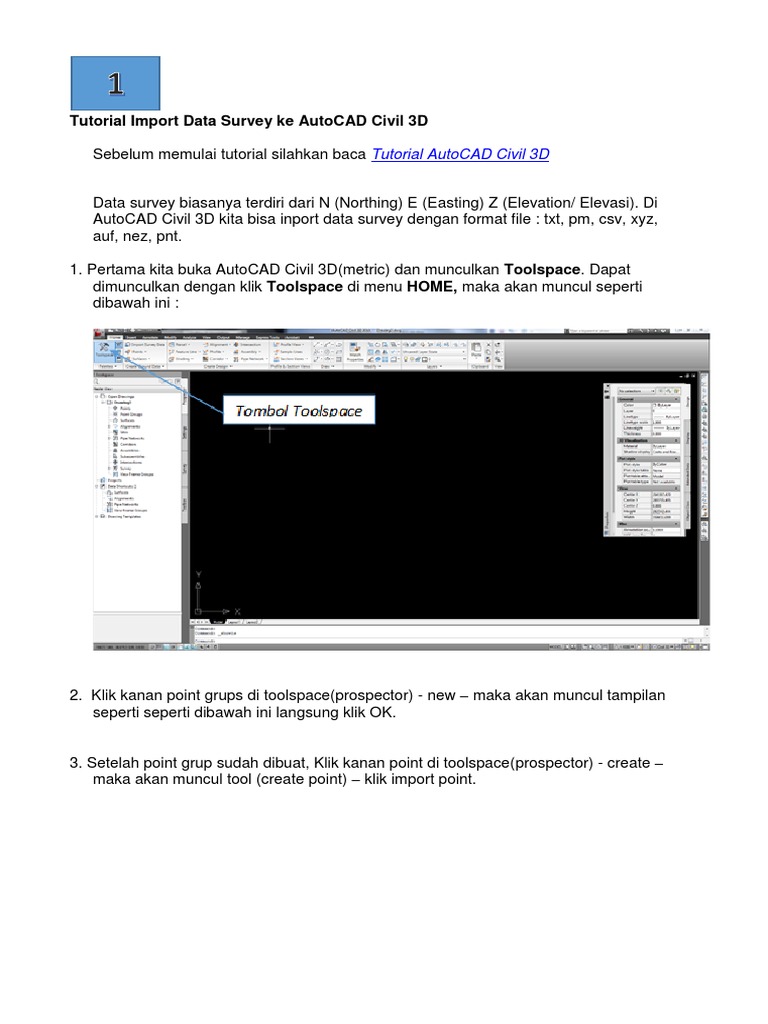

Tutorial Import Data Survey ke AutoCAD Civil 3D

Sebelum memulai tutorial silahkan baca Tutorial AutoCAD Civil 3D

Data survey biasanya terdiri dari N (Northing) E (Easting) Z (Elevation/ Elevasi). Di

AutoCAD Civil 3D kita bisa inport data survey dengan format file : txt, pm, csv, xyz,
auf, nez, pnt.

1. Pertama kita buka AutoCAD Civil 3D(metric) dan munculkan Toolspace. Dapat
dimunculkan dengan klik Toolspace di menu HOME, maka akan muncul seperti
dibawah ini :

2. Klik kanan point grups di toolspace(prospector) - new – maka akan muncul tampilan
seperti seperti dibawah ini langsung klik OK.

3. Setelah point grup sudah dibuat, Klik kanan point di toolspace(prospector) - create –
maka akan muncul tool (create point) – klik import point.
4. Di menu import point, pilih format yang akan dimasukkan. Disini kita akan
menggunakan file TXT dengan format PENZ(space delimited) -> PENZ : Point#
Easting, Northing, Elevation.

5. Klik + untuk memasukkan file – pilih file – centang add points to point grup untuk
memasukkan point ke point grup yang telah kita buat – pilih point grup – OK!
6. Jika muncul tampilan seperti ini, dikarenakan terdapat angka point yang sama. Maka
pilih resolution – use next point number – OK!

7. Maka akan muncul point yang sudah di import tadi

Import data survey telah selesai......

Lanjut Tutorial Membuat Surface dengan data point

AUTOCAD CIVIL 3D-Menginput data
pengukuran topografi
Posted: December 6, 2012 in berbagi sdikit
Tags: autocad, autocad civil 3d, civil 3d, import point, panduan autocad, panduan autocad civil 3d, trik autocad,
tutorial autocad

Seperti halnya pada Autocad Land Desktop, yang pertama dilakukan yaitu menyiapkan data
topografi dalam bentuk notepad (.txt). salah satu fitur yang menarik pada AUTOCAD CIVIL
3D adalah Toolspace dimana perintah muncul otomatis ketika anda membuka AUTOCAD
CIVIL 3D pada bagian kiri lembar kerja. Terdapat 4 sub menu yaitu Prospector, Settings,
Survey, dan Toolbox.

Yang pertama yaitu aktifkan Prospector pada Toolspace, kemudian klik kanan
Points>Create, atau bisa juga klik Home pada menubar lalu pilih Points>Point Creation
Tools dan akan muncul jendela Create Points. Kemudian pilih ikon yang ke-7 dari kiri untuk
upload point. Atau bisa juga dengan klik pada menubar Modify lalu klik tool Points yang

paling kiri, lalu cari Import points.

Terbuka jendela Import Points. Pada Format, tentukan format file yang akan anda upload.
Sebelumnya telah dijelaskan di tulisan terdahulu tentang format file notepad pada tutorial
 Land Desktop, jadi saat ini tidak perlu lagi penjelasan tentang format .txt .

Untuk saat ini silahkan pilih format PENZD (space delimited) seperti dibawah ini.

Kemudian pada pilihan Source File(s) klik tanda (+) pada bagian kanan lalu cari file yang akan
anda upload, setelah itu klik open. Untuk meng-group point beri centang pada Add Points to
Point Group lalu klik tanda plus yang ada di samping kanan untuk memberi nama point group.
Setelah itu klik Ok untuk melihat hasilnya. Jika tidak kelihatan klik scroll mouse anda 2x.
Setelah point yang kita input muncul, lanjut dengan membuat surface. Masih pada sub menu
Prospector klik kanan Surface>Create lalu ok untuk menerima semua default.

Memunculkan Kontur

Setelah point dan surface telah anda buat, saatnya memunculkan kontur. Pada sub menu
Prospector klik 2x surface untuk memunculkan surface yang anda buat dan biasanya surface1.
Klik kanan pada surface1dan pilih Surface Properties. Silahkan tentukan interval kontur yang
anda inginkan pada Surface Style dengan memilih background. Anda juga bisa mengganti
nama surface sesuai dengan yang anda inginkan.

Setelah itu klik apply dan ok.

Untuk mengedit kontur yang nantinya dibuat, klik kanan surface1, pilih Edit Surface Style.
Pertama pilih Contours pada menu setelah Information dan Borders, klik 2x Contour
Depressions , klik false dan ubah menjadi true. Untuk menghaluskan kontur pilih Contour
Smoothing dan klik false ubah menjadi true. Lalu pada bagian bawah geser menjadi Increase.

masih pada sub menu surface, klik lagi 2x surface1 untuk memunculkan Definition, kemudian
klik 2x Definition dan klik kanan Point Files>Add. Setelah itu sama halnya dengan ketika
anda mengimport point di awal tadi. Silahkan lihat sendiri hasilnya.
Membuat Surface di AutoCAD Civil 3D dengan data point

Membuat Surface di AutoCAD Civil 3D bisa menggunakan data point atau data
kontur, tergantung data apa yang anda miliki untuk membuat surface

Sebelum masuk ke turorial membuat surface pastikan anda sudah bisa import data
point, atau klik Tutorial Import Data Survey

Langsung saja kita mulai tutorialnya.....

1. Klik kanan Surface pada toolspace(prospector) – Create surface – akan muncul

tampilan berikut. Pilih Style contour 1m and 5m (background) – OK!

2. Klik + surface – surface1 (nama surface yang telah dibuat) – Definition – klik kanan
point grups – Add... – pilih point grup yang telah dibuat – OK!

Maka akan muncul surface yang telah dibuat.

3. Buat boundari atau batas dimana garis paling luar yang kita inginkan menggunakan
polyline.

4. Untuk memotong surface sesuai boundari : Surface – Surface1 (nama surface yang
telah dibuat) – Definition – klik kanan Boundaries – Add... – OK – pilih/ klik boundari
(polyline).
Okey Surface dengan menggunakan data point sudah selesai...
Jika anda tidak mempunyai data point untuk membuat surface bisa menggunakan data kontur.
Cek tutorialnya klik Tutorial Membuat Surface dengan data kontur
Membuat Surface di AutoCAD Civil 3D dengan data point

Membuat Surface juga bisa menggunakan data point, Cek Tutorialnya Tutorial membuat surface
dengan data point

Langsung saja ke tutorialnya......

1. Buka data kontur yang akan dibuat surface di AuroCAD 3D Civil. Bisa dengan Paste
Coordinate atau bisa juga dengan import.
2. Klik kanan Surface pada toolspace(prospector) – Create surface – akan muncul tampilan
berikut. Pilih Style contour 1m and 5m (background) – OK!

3. Klik + surface – surface1 (nama surface yang telah dibuat) – Definition – klik kanan
Contours – Add... – OK – Block semua kontur.
Maka akan muncul surface yang telah dibuat.
4. Membuat boundari menggunakan cara yang sama dengan surface dari data point.

Sekian tutorial membuat surface menggunakan data kontur.

Lanjut Tutorial berikutnya klik Tutorial Membuat Alignment atau Center line
 Membuat Alignment atau bisa juga disebut sebagai center line jalan.

Center line bisa dibuat langsung menggunakan alignment creation tools bisa juga
menggunakan data centerline yang sudah ada (Polyline).
Sebelumnya anda harus memiliki sebuah surface, tutorial bisa klik Tutorial membuat
Surface menggunakan data Point atau Tutorial membuat Surface menggunakan data Kontur

a. Membuat Centerline menggunakan alignment creation tools.

1. Home – alignment – alignment creation tools – muncul tampilan berikut.

2. Klik tab design criteria – Starting design speed diisi sesuai desain yang diinginkan – centang
Use Criteria-based design – centang Use design criteria file – OK! Setelah itu muncul
Alignment layout tools.
3. Klik Draw tangent – tangent (with curves) – gambar centerline sesuai desain yang diinginkan –
enter.

b. Membuat Center Line menggunakan Center Line yang sudah ada (Polyline)

1. Copy Centerline yang sudah ada (harus polyline).

2. Home – alignment – create alignment from objects – pilih polyline – enter – muncul tampilan
berikut.

3. Klik tab design criteria – Starting design speed diisi sesuai desain yang diinginkan – centang
Use Criteria-based design – centang Use design criteria file – OK!
Demikian Tutorial AutoCAD Civil 3D membuat alignment atau center line.

Tutorial Selanjutnya Tutorial membuat profile atau long section
