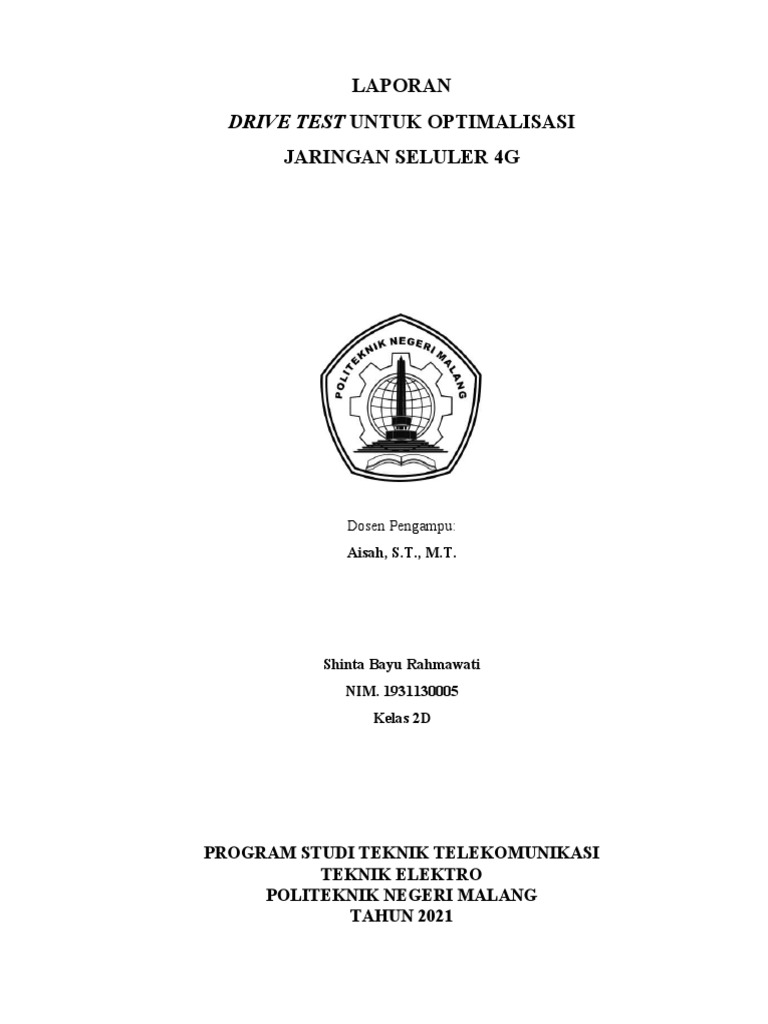

LAPORAN

DRIVE TEST UNTUK OPTIMALISASI

JARINGAN SELULER 4G

Dosen Pengampu:
Aisah, S.T., M.T.

Shinta Bayu Rahmawati

NIM. 1931130005
Kelas 2D

PROGRAM STUDI TEKNIK TELEKOMUNIKASI

TEKNIK ELEKTRO
POLITEKNIK NEGERI MALANG
TAHUN 2021
 DRIVE TEST UNTUK OPTIMALISASI JARINGAN SELULER 4G
MENGGUNAKAN SMARTPHONE BERBASIS ANDROID

A. Tujuan
1. Untuk mengetahui prosedur pengoperasian drive test.
2. Untuk mengetahui drive test pada jaringan seluler 4G.
3. Untuk melalukan pengukuran sinyal site BTS dengan cara drive test.
4. Untuk mengukur sinyal indoor.
5. Untuk mengukur sinyal outdoor.
6. Untuk mengoptimalisasi jaringan seluler generasi ke-4.
B. Alat dan Bahan
1. Smart phone Samsung Galaxy J2 Pro
2. Nomor SIM Card dari Indosat 085707102910
3. Lokasi drive test/pengukuran indoor dan outdoor di Lamongan
4. Gnet Track Lite
5. Prosedur drive test.
C. Dasar Teori
1. Pengertian Drive test
Drive Test adalah salah satu langkah untuk cell planning jaringan telepon selular. Untuk
memastikan bahwa kandidat site yang dipilih memiliki jangkauan wilayah yang
diharapkan maka drive test perlu dilakukan. Drive test juga menunjukkan kemungkinan
masalah interferensi dan handover pada site. Data drive test harus dimasukkan ke
Planning Tool untuk dicocokkan dengan prediksi yang ada. Jika tidak cocok (misal 80%
atau 90%) maka site tersebut harus segera diperbaiki.
2. Spesifikasi smart phone
Berikut ini smart phone yang bisa digunakan untuk melakukan uji coba drive test.
a. Smartphone yang sudah memiliki jaringan berupa 4G LTE.
b. Kapasitas memory minimal 1 Gb.
c. Adanya fitur untuk bisa mengakses lokasi
d. Sudah menginstal aplikasi Gnet Track Pro/Lite
e. Terpasangnya SIM card
3. Spesifikasi operator yang digunakan sesuai SIM card
a. SIM card dengan jaringan 4G.
b. Adanya kuota internet.
c. Memiliki masa aktif.
4. Manual aplikasi software yang digunakan berisi parameter-parameter yang diukur.
Hal yang paling penting yaitu menyiapkan smartphone dan SIM card yang sesuai dengan
spesifikasi. Setelah itu mengaktifkan fitur lokasi supaya software Gnet Track Lite
langsung bisa mendeteksi penerimaan sinyalnya. Lalu membuka software Gnet Track
Lite ini, dan akan tampil 5 menu dengan nilai – nilai yang automatis muncul.
5. Parameter-parameter pengukuran (terdapat 5 menu) dan masing-masing menu terdapat
banyak parameter yang dijelaskan.
a. CELL Tab
Tab CELL menunjukkan informasi jaringan dan geografis. Ini juga menunjukkan log
riwayat sel penyajian. Informasi yang ditampilkan adalah:
 Operator - nama penyedia nirkabel Anda
 MCC - Kode Negara Seluler - ini adalah kode 3 digit khusus untuk setiap negara
 MNC - Kode Jaringan Seluler - terdiri dari 2 atau 3 digit kode dan dikhususkan
untuk setiap operator di negara tersebut
 LAC - kode area lokasi - jaringan dipisahkan oleh area lokasi, di mana pelanggan
dihalaman di semua sel secara bersamaan. LAC adalah kode area saat ini
 NODE - Radio Network Controller - ketika di 3G itu menunjukkan ID dari RNC
yang mengontrol sel yang melayani saat ini. Pada 4G itu menunjukkan ID
enodeB.
 CID - ID CELLI dari sel penyajian saat ini
 PCI / PSC / BSIC - PCI pada 4G, PSC pada 3G dan BSIC pada 2G untuk sel
yang melayani saat ini.
 F- nomor saluran frekuensi ARFCN
 B - pita frekuensi (Uxx untuk 3G, Lxx untuk LTE)
 TA - waktu maju - untuk 2G dan 4G
 Jenis - mode teknologi jaringan (seperti GPRS, EDGE di 2G atau UMTS, HSPA
dll… di 3G)
 LEVEL - kekuatan sinyal saat ini dalam dBm. Untuk teknologi yang berbeda,
judulnya berbeda - RXLEV untuk 2G, RSCP untuk 3G dan RSRP untuk 4G.
 QUAL - kualitas sinyal jaringan. Untuk teknologi yang berbeda, judulnya
berbeda - RXQUAL untuk 2G, ECNO untuk 3G dan RSRQ untuk 4G. Nilai ini
tidak dilaporkan oleh kebanyakan ponsel. Hanya beberapa telepon yang
melaporkan ECNO dan mungkin tidak ada telepon yang melaporkan RXQUAL.
 SNR - rasio sinyal terhadap noise. Ini diukur hanya pada LTE.
 CQI - indikator kualitas saluran. Ini diukur hanya pada 4G.
 Bujur - bujur lokasi saat ini dalam format desimal
 Lintang - Lintang lokasi saat ini dalam format desimal
 Kecepatan - kecepatan saat ini dalam kmpj.
 Akurasi - keakuratan lokasi yang ditentukan. Penentuan lokasi dapat didasarkan
pada GPS atau Jaringan (menggunakan layanan lokasi Google - menggunakan
jaringan layanan dan tetangga atau WiFi)
 Tinggi - perbedaan antara nilai Ketinggian dan Tanah
 Ketinggian - ketinggian yang diukur GPS
 Tinggi - ketinggian permukaan tanah - ini dapat diatur dalam pengaturan.
 UL - kecepatan transfer data uplink saat ini dalam kbps
 DL - kecepatan transfer data downlink saat ini dalam kbps
 Data - jaringan data yang digunakan - Jaringan Seluler atau WiFi
 Status Telepon - IDLE, PANGGILAN, DATA - status telepon saat ini - jika
dalam keadaan diam atau dalam transfer data aktif atau dalam panggilan suara
aktif
 Waktu Penyajian - waktu sel penyajian saat ini dalam hitungan detik. Jika cellfile
digunakan, baris ini juga menampilkan nama sel dan lapisan sel.
 Tabel riwayat sel penyajian - tabel ini menunjukkan log riwayat sel penyajian
perubahan dengan waktu perubahan dan tingkat di mana perubahan ini terjadi.
Tabel tersebut juga menunjukkan waktu penyajian sel yang berguna untuk
mengenali pemilihan ulang sel yang sering dan kurangnya sel dominan. Juga di
sini dimungkinkan untuk melihat hilangnya jangkauan jaringan - baris dengan
nilai level sama dengan -201
b. Network Tab
Tab Network menampilkan informasi tentang pengukuran sel tetangga. Ini terdiri
dari dua tabel:
 Tabel sel penyajian - menampilkan informasi tentang tingkat dan id sel penyajian
saat ini. Saat di kolom 3G CELLID akan muncul RNC-CELLID dan PSC
(Primary Scrambling Code) jika telepon melaporkannya.
 Tabel sel tetangga - menampilkan informasi tentang sel tetangga saat ini dan
levelnya. Saat di 2G, tetangga ditampilkan sebagai LAC dan CELLID. Saat di 3G
mereka ditampilkan sebagai PSC
 Di tabel tetangga untuk tabrakan PCI 4G ditampilkan dengan tanda seru "!" -!
(Mod3), !! (mod6), !!! (mod30) dan penyajian - perbedaan level tetangga -
aktifkan di SETTINGS - LAINNYA - Tampilkan tabrakan PCI dan Tampilkan
perbedaan level untuk tabrakan PCI.
 Informasi sel tetangga tidak dilaporkan oleh semua telepon. Periksa kemampuan
pengukuran telepon untuk informasi lebih lanjut.
 Di bagian bawah tab Network adalah area dengan tautan ke alat lain yang tersedia
di situs ini.
c. Map Tab
Tab MAP menunjukkan tampilan geografis dari pengukuran hte dan basis jaringan
seluler.
 Di baris pertama terdapat informasi tentang teknologi terkini, lapisan sel, MCC-
MNC-LAC-RNC-CELLID dari sel penyajian saat ini, pengukuran tingkat dan
kualitas.
 Pada baris kedua terdapat informasi tentang jarak ke sel penyajian dan arah ke sel
tersebut. Informasi ini hanya tersedia jika file sel dengan informasi jaringan sel
dimuat. Pada baris ini juga terdapat informasi tentang GPS - apakah sudah fix
(warna hijau) atau tidak (warna merah).
 Peta menunjukkan tampilan area sekitar dan peta tematik dari pengukuran yang
dipilih (LEVEL, QUAL, CELL, DL bitrate, UL bitrate, SPEED).
 Ada empat tombol yang tersedia.
- Tombol pertama untuk mengubah ukuran peta tematik
- Tombol "Ekspor" - mengekspor peta tematik terkini dari pengukuran yang
dipilih dalam format kml. Ini berguna untuk perekaman pengukuran dengan
cepat jika fungsi logging belum diaktifkan.
- Tombol "Screenshoot" - menyimpan snapshot dari tampilan saat ini -
berguna untuk menyimpan representasi gambar pengukuran dengan cepat.
- Tombol "Hapus" - membersihkan tampilan - jika ada banyak titik, ini bisa
memperlambat tampilan peta dan kemudian bagus untuk menghapus
tampilan.
d. Info Tab
Tab INFO menyediakan informasi berikut:
 Status Log - menunjukkan apakah perekaman log telah dimulai atau belum
 IMSI - Kartu SIM Identitas Pelanggan Seluler Inernasional - ini berguna untuk
memberikan informasi agar pelacakan yang berbeda dilakukan oleh Operator
Jaringan.
 IMEI - ini adalah ID perangkat keras ponsel
 Operator Saat Ini - nama operator yang melayani saat ini
  Negara Saat Ini - negara penyedia seluler yang digunakan
 Operator Rumah - nama operator Anda
 Negara Asal - negara Operator Rumah
 Apakah Roaming - apakah ponsel sedang roaming atau tidak
 MSISDN - nomor telepon Anda
 Kartu SD - jika penyimpanan kartu sd tersedia
 Folder aplikasi - folder root yang digunakan untuk file yang diekspor - folder
tempat folder G-NetTracl_Logs berada
 Cellfile - nama cellfile yang dimuat
 Versi G-NetTrack - versi aplikasi saat ini
 Kode G-NetTrack - representasi nomor dari versi aplikasi saat ini
 Android SDK - nomor versi OS Android
 Perangkat - nama perangkat
 Merek - merek perangkat
 Produsen Perangkat - produsen perangkat
 Build Number - pembuatan perangkat lunak perangkat
 Nomor Jenis Jaringan - nomor jenis jaringan - menentukan mode jaringan saat ini
(GSM, HSDPA, CDMA dll…). Jika ponsel Anda menunjukkan 0 (tidak
diketahui) dalam mode siaga atau terhubung, periksa [Buang Jenis Jaringan 0] di
Pengaturan untuk melaporkan level dengan benar
 Status Urutan - status urutan suara / data
 Panggilan Suara - jumlah panggilan suara yang dilakukan di Urutan Suara
 Panggilan Berhasil - jumlah panggilan berhasil dimulai dan diakhiri yang dibuat
di Urutan Suara
 Panggilan Diblokir - jumlah panggilan diblokir dalam urutan suara
 Panggilan Terputus - jumlah panggilan terputus yang terjadi di Urutan Suara

e. Drive Tab
Tab DRIVE mewakili informasi sel melayani utama dalam format yang nyaman
dengan huruf font besar
6. Rumus jarak antara user dan site BTS, berdasarkan nilai koordinat.
Koordinat Longitude dan Latitude ini diubah menjadi satuan meter.
Di mana 1’ = 1825 m dan 1” = 30416 m
Sehingga jarak = √ Longitude2 + Latitude2
D. Hasil Praktikum
1. Data Pengukuran Koordinat User dan Site BTS yang Diukur
Tabel 1. Data Koordinat
Jarak User
Koordinat User DT Koordinat Site BTS
No Keterangan dan Site BTS
(kota) terukur (kota)
(meter)
1 Indoor

2 Outdoor
Nama Shinta Bayu Rahmawati
Kelas 2D
 Tanggal DT 27 Maret 2021
TTD

Keterangan : Jarak dihitung menggunakan rumus dari kedua titik koordinat user dan
site BTS.
2. Hasil Drive Test Indoor
a. Menu Drive

Gambar 1. Menu Drive pada Gnet Track Lite

Nama : Shinta Bayu Rahmawati
Kelas : 2D
Tanggal Praktikum : 29 Maret 2021
TTD :
b. Menu Info

Gambar 2. Menu Info pada Gnet Track Lite

Nama : Shinta Bayu Rahmawati
Kelas : 2D
Tanggal Praktikum : 29 Maret 2021
TTD :
c. Menu Maps
 Gambar 3. Menu Maps Gnet Track Lite
Nama : Shinta Bayu Rahmawati
Kelas : 2D
Tanggal Praktikum : 29 Maret 2021
TTD :

d. Menu Network
 Gambar 4. Menu Network Gnet Track Lite
Nama : Shinta Bayu Rahmawati
Kelas : 2D
Tanggal Praktikum : 29 Maret 2021
TTD :

e. Menu Cells
 Gambar 5. Menu Cells Gnet Track Lite
Nama : Shinta Bayu Rahmawati
Kelas : 2D
Tanggal Praktikum : 29 Maret 2021
TTD :

3. Hasil Drive Test Outdoor

a. Menu Drive

Gambar 6. Menu Drive Gnet Track Lite di outdoor

Nama : Shinta Bayu Rahmawati
Kelas : 2D
Tanggal Praktikum : 29 Maret 2021
TTD :

b. Menu Info
 Gambar 7. Menu Info Gnet Track Lite di outdoor
Nama : Shinta Bayu Rahmawati
Kelas : 2D
Tanggal Praktikum : 29 Maret 2021
TTD :
c. Menu Maps

Gambar 8. Menu Maps Gnet Track Lite di outdoor

Nama : Shinta Bayu Rahmawati
Kelas : 2D
Tanggal Praktikum : 29 Maret 2021
TTD :
d. Network

Gambar 9. Menu Network Gnet Track Lite di outdoor

Nama : Shinta Bayu Rahmawati
Kelas : 2D
Tanggal Praktikum : 29 Maret 2021
TTD :
e. Menu Cells

Gambar 10. Menu Cells Gnet Track Lite di outdoor

Nama : Shinta Bayu Rahmawati
Kelas : 2D
Tanggal Praktikum : 29 Maret 2021
TTD :
E. Pembahasan
Tabel 2 Hasil Perbandingan Nilai Drive Test Indoor dan Outdoor
Nilai Nilai
No Parameter Analisis
Indoor Outdoor
a. Menu drive
1 TECH 4G 4G Sama – sama menggunakan
jaringan 4G
2 TAC 32121 32121
3 eNB 43521 43521
4 CELL ID 3 9 Penangkapan cell pada outdoor
jelas akan lebih banyak
5 ARFCN 1625 500 Perbedaan frekuensi pada outdoor
lebih kecil karena interferensinya
yang juga lebih kecil
6 RSRP -93 -98 Daya yang diterima oleh Gnet
Track di kedua tempat yang
berbeda kondisi interferensinya.
7 RSRQ -14 -15 Kualitas sinyal pada area yang
terbuka lebih
8 TA 3 3
b. Menu Info
1 RSRP -98 -99
2 RSRQ -13 -14
3 SNR 11.6 4.0 Gangguan atau noise di wilayah
terbuka akan lebih sedikit.
4 BIT RATES 1M 5M Kecepatan proses download
Downlink outdoor lebih besar karena obstacle
lebih kecil dari indoor
5 BIT RATES 100k 300k Kecepatan proses upload outdoor
Uplink lebih besar karena obstacle lebih
kecil dari indoo
c. Menu Maps
1 LAC 32121 32121
2 eNB 43521 43521
3 CI 3 9
4 PCI 113 113
5 RSRP -94 -97
6 RSRQ -14 -15
7 SNR 11.6 4.0
8 Frequency 1625 500
d. Menu Network
1 LAC 32121 32121
2 CELL ID 43521-9 43521-9
3 CI 113 113
4 ARFCN 500 (L1) 500 (L1)
5 LEVEL/Qual -98/-14 -99/-14
e. Menu Cells
 1 MCC 510 510
2 MNC 01 01
3 TAC 32121 32121
4 Type 4G 4G
5 eNB 43521 43521
6 CID 3 9
7 PCI 113 113
8 Frequency 1625 500
9 Bandwidth L3 L1
10 TA 3 3
11 RSRP -93 -97
12 RSRQ -13 -14
13 SNR 11.6 4.0
14 CQI - -
15 RSSI -68 -71
16 Longitude 112.16148 112.16149 Percobaan pratikum berbeda
tempat, berada di dalam rumah dan
di luar rumah.
17 Latitude -7.336874 -7.336905 Percobaan pratikum berbeda
tempat, berada di dalam rumah dan
di luar rumah.
18 Height 119 m 106 m Di terima oleh antena yang sama
karena dari wilayah pengetesan,
hanya ada satu antena.
19 Altitude 119 m 106 m Di terima oleh antena yang sama
karena dari wilayah pengetesan,
hanya ada satu antena.
20 GPS Acc 6m 6m Di terima oleh antena yang sama
karena dari wilayah pengetesan,
hanya ada satu antena.

F. Kesimpulan
Kesimpulan difokuskan pada nilai yang memerlukan optimalisasi dan solusi agar optimal.
Parameter optimalisasi yang dianalisis:
1. Throughput
- Uplink (dibandingkan dengan nilai referensi)
- Downlink (dibandingkan dengan nilai referensi)
2. Nilai Daya terima pada user (nilai dibandingkan dengan sensitivitas daya)
3. Jarak antara user dan BTS
4. Packet Loss (nilai referensi)
5. Delay (nilai referensi)
G. Solusi Optimalisasi
Disertai perhitungan dan referensi pendukung
H. Referensi
[1] Nama Pengarang. Tahun. Judul. Penerbit. Kota. Negara
[2] ……………………………..
I. Daftar Singkatan
Urut abjad
 PETUNJUK SUSUNAN LAPORAN

1 Format Susunan Laporan Sesuai Template

2 Laporan dalam soft file
3 Setiap halaman diberi nomor dan di tanda tangani secara soft file (footer)
4 Laporan dibuat rapi, margin (3 (kiri), 2,2,2), spasi 1, time new roman, huruf bahasa
Inggris dicetak miring.
