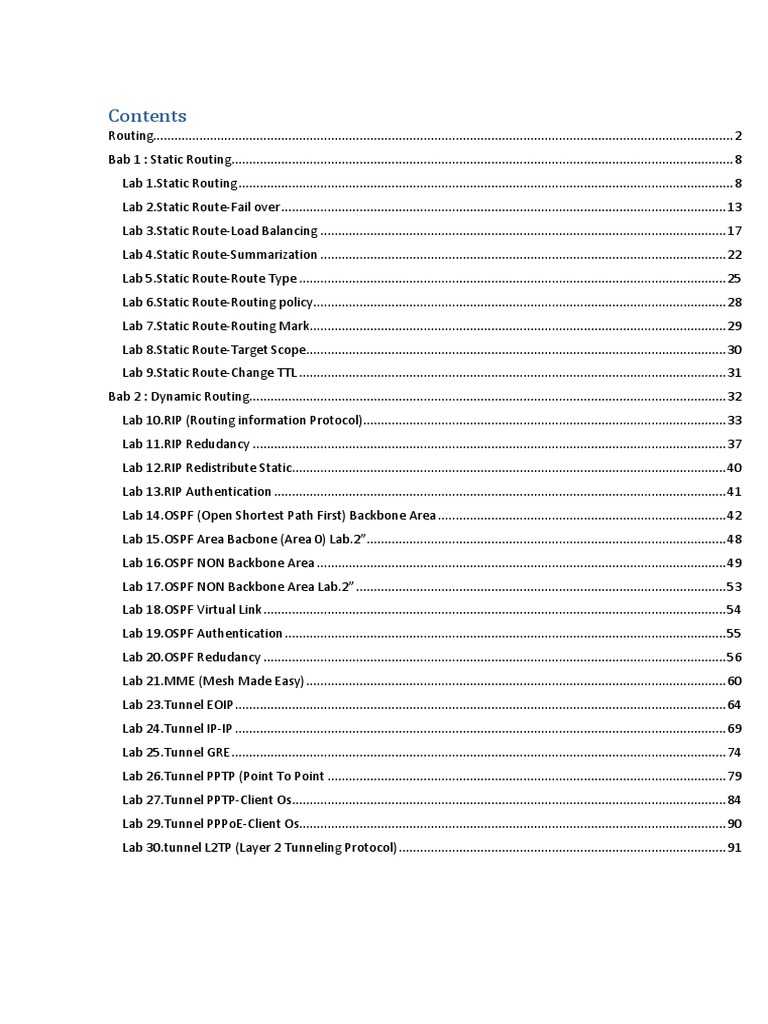

Contents

Routing................................................................................................................................................................... 2
Bab 1 : Static Routing............................................................................................................................................. 8
Lab 1.Static Routing ........................................................................................................................................... 8
Lab 2.Static Route-Fail over ............................................................................................................................. 13
Lab 3.Static Route-Load Balancing .................................................................................................................. 17
Lab 4.Static Route-Summarization .................................................................................................................. 22
Lab 5.Static Route-Route Type ........................................................................................................................ 25
Lab 6.Static Route-Routing policy.................................................................................................................... 28
Lab 7.Static Route-Routing Mark..................................................................................................................... 29
Lab 8.Static Route-Target Scope...................................................................................................................... 30
Lab 9.Static Route-Change TTL ........................................................................................................................ 31
Bab 2 : Dynamic Routing...................................................................................................................................... 32
Lab 10.RIP (Routing information Protocol)...................................................................................................... 33
Lab 11.RIP Redudancy ..................................................................................................................................... 37
Lab 12.RIP Redistribute Static.......................................................................................................................... 40
Lab 13.RIP Authentication ............................................................................................................................... 41
Lab 14.OSPF (Open Shortest Path First) Backbone Area ................................................................................. 42
Lab 15.OSPF Area Bacbone (Area 0) Lab.2”..................................................................................................... 48
Lab 16.OSPF NON Backbone Area ................................................................................................................... 49
Lab 17.OSPF NON Backbone Area Lab.2” ........................................................................................................ 53
Lab 18.OSPF Virtual Link .................................................................................................................................. 54
Lab 19.OSPF Authentication ............................................................................................................................ 55
Lab 20.OSPF Redudancy .................................................................................................................................. 56
Lab 21.MME (Mesh Made Easy) ...................................................................................................................... 60
Lab 23.Tunnel EOIP .......................................................................................................................................... 64
Lab 24.Tunnel IP-IP .......................................................................................................................................... 69
Lab 25.Tunnel GRE ........................................................................................................................................... 74
Lab 26.Tunnel PPTP (Point To Point ................................................................................................................ 79
Lab 27.Tunnel PPTP-Client Os.......................................................................................................................... 84
Lab 29.Tunnel PPPoE-Client Os........................................................................................................................ 90
Lab 30.tunnel L2TP (Layer 2 Tunneling Protocol) ............................................................................................ 91
 Routing
Routing adalah sebuah proses untuk pemilihan jalur terbaik untuk
meneruskan paket-paket dari satu jaringan ke jaringan lainnya. Routing
juga dapat diartikan sebagai metode penggabungan beberapa jaringan
sehingga paket-paket data dapat dikirimkan dari satu jaringan ke
jaringan selanjutnya,Jenis routing terbagi menjadi dua: yang pertama
adalah Routing static,jika kita menggunakan Routing static maka kita
(Administrator) yang akan menetukan secara manual jalur yang di
gunakan oleh router untuk mengirimkan paket untuk mencapai
tujuan,dan jika menggunakan Dynamic Routing maka Router akan saling
bertukar table routing dengan router yang lainnya agar Router tersebut
dapat mengenali Remote address (Network yang tidak terhubung
langsung)

*Static Routing adalah routing yang dilakukan secara manual. Setiap

jaringan yang akan dirouting harus dikonfigurasi satu persatu oleh
administrator jaringan. Kelebihan dari static routing adalah lebih aman
serta tidak memutuhkan sumber daya yang besar.
Static routing dikenal lebih aman karena pada static routing tidak
ada update informasi tabel routing yang dikirimkan ke router lain. Tabel
routing adalah kumpulan jalur routing yang telah dikonfigurasi.
Informasi yang terdapat dalam tabel routing antara lain :
A.network destination (jaringan tujuan)
B.subnet mask (subnet mask jaringan tujuan)
C.gateway
Dan Static routing lebih cocok jika digunaan pada perusahan kecil,
karena pada perusahaan tersebut, jaringan yang digunakan tidak begitu
besar dan kompleks.
CATATAN:(routing akan dilakukan jika jumlah router yang terdapat pada
topologi jaringan lebih dari 1. Apabila hanya berada 1 buah router, maka
tidak perlu di routing).

*Dynamic Routing adalah routing yang berkerja menggunakan

protokol routing dan memiliki algoritma dalam menentukan jalur.
Kelebihan dari dynamic routing adalah apabila terjadi perubahan dalam
suatu jaringan, maka protokol routing akan secara otomatis melakukan
routing ulang sehingga dapat menyesuaikan dengan keadaan jaringan
yang baru.
Dynamic routing menggunakan suatu protokol routing. Protokol
tersebut akan menentukan jalur - jalur yang akan dilewati paket,
membuat tabel routing serta mengubah tabel routing apabila terjadi
perubahan pada jaringan.
Dynamic routing cocok digunakan untuk jaringan berskala menengah
hingga besar karena pada jaringan tersebut lalu lintas data begitu
banyak dan kompleks. Dynamic routing didesain dengan menggunakan
algoritma dan protokol routing untuk menangani jalur - jalur pada
perusahaan tersebut dan akan mengubah jalur secara otomatis apabila
terjadi perubahan.

Protocol Routing

Routing protocol merupakan Protocol yang di gunakan oleh Router

router untuk saling bertukar informasi Routing,pertukaran inrformasi
akan dilakukan secara Dynamic,sehingga jika terjadi perubahan pada
jaringan ,maka Protocol tersebut akan memberihtahukan perubahan
tersebut kepada router router lain yang ada di dalam jaringan tersebut
Dan protocol routing ini terbagi dalam beberapa jenis yaitu:
*Routing Information Protocol (RIP)
*Open Shortest Path First (OSPF)
*Intermediate System-to-Intermediate System (IS-IS)
*Border Gateway Protocol (BGP)
Dan Protocol Routing di bagi menjadi dua:
A. Interior Gateway Protocol(IGP) Interrior gateway protocol adalah
protocol routing yang di gunakan pada router router yang berada dalam
satu Autonomous System,Routing Protocol yang temasuk IGP adalah
RIP,OSPF,IS-IS
B. Exterior Gateway Protocol (EGP) Exterior Gateway Protocol adalah
protocol routing yang digunakan pada router router yang berasal dari
Autonomous System yang berbeda,Routing protocol yang digunakan
untuk EGP adalah BGP

Dalam pemilihan Routing Router akan memilih berdasarkan:

A. Rule routing yang paling spesifik tujuannya Contoh: destination
192.168.0.128/26 lebih spesific dari 192.168.0.0/24
B. Router akan memilih yang distance nya paling kecil, apabila tidak
disetting, nilai defaultnya adalah:
C. * Connected Routes: 0
D. * Static Routes: 1
E. * eBGP: 20
F. * OSPF: 110
G. * RIP: 120
H. * MME: 130
I. * iBGP: 200
J. C.Apabila spesifikasi dan distancenya sama, router akan memilih
secara random menggunakan alogaritma Round Robin

Table Routing
Router akan mengacu kepada table Routing untuk mengirimkan
paket data ke Host/Network tujuan,Table Routing berisi informasi
keberadaan network,baik network yang terhubung langsung (Directly
connected network) maupun Network yang tidak tehubung langsung
(Remote Network),

Keti sebuah frame paket datang menuju router maka layer paling
bawah yakni data-link layer akan melakukan pengecekan terhadap
data-link identifier frame destination address. Jika frame tersebut
memiliki identifier dari router interface atau broadcast identifier maka
router akan meneruskan paket ke network layer.

Pada network layer, destination address dari paket tersebut akan di cek
kembali. Jika destination address memiliki IP address dari router
interface atau broadcast address ke semua host, maka protokol field dari
paket tersebut akan di cek dan kemudian paket akan dikirimkan ke
internal proses yang sesuai.

Dan ada 4 enty dalam table routing:

* Directly Connected Network : Entry ini akan muncul pada saat
interface router diaktifkan dan di konfigurasikan IP address ,Entry
Directly Connected akan memiliki label C
* Static Routes : Entry ini adalah Entry yang di isi manual oleh
administrator jaringan,sehingga jiak ada perubahan jaringan maka entry
ini juga harus di ubah secara manual juga,Enry Static Route akan
memiliki label S
* Dynamic Routes : Entry ini adalah entry yang akan muncul karna
hasil pertukaran Informasi Routing dari beberapa Router,Pertukaran
Informasi routing akan menggunakan Routing Protocol .Entry ini tidak di
isi secara manual Oleh administrator jaringan ,administrator jaringan
hanya perlu Meng-Aktifkan routing Protocol dan Network yang kan di
Routing,Entry Dynamic Route ini akan Memiliki label D
* Default Routes : Entry ini di gunakan untu menentukan kemana
Sebuat paket akan di kirimkan jika alamat tujuan dari paket tidak
terdapat pada table Routing,Entry default Routes ini bisa di
konfigurasikan Secara manual(Static) ataupun di dapat dari pertukan
Informasi dari Routing Protocol (Dynamic),Entry default Route
merupakan Entry dengan Nilai parameter DstAddress=0.0.0.0/0 ,Jika di
konfigurasikan Secara Static maka Default Route akan memiliki label S

Dan Sebuah Tabel Routing juga berisi Beberapa Infomasi,yaitu:

* Dst.Address Informasi yang ada dalam kolom ini menunjukan network
tujuan (destination) yang dapat di jangkau oleh Router tersebut
* Pref-Src Informasi yang ada di kolom ini akan menunjukan alamat IP
address yang di gunakan oleh Router sebagai Field IP Address Pengirim
* Gateway Kolom ini akan menunjukan cara router tersebut
menjangkau network yang ada di kolom Dst.Address.Biasa nya berupa
Interface maupun IP Address dari router tetangga yang dapat di gunakan
untuk mencapai Remote Network
* Distance Kolom ini menunjukan nilai Administratif distance (AD) .nilai
AD dapat menunjukan apakah entry tersebut di dapat router dari static
routing maupun dynamic,sekaligus dapat di gunakan untuk melihat jenis
protocol yang di gunakan .juga dapat digunakan untuk melihat apakah
entry tersebut merupakan Directly Connected Network

Distance (administrative distance)

Nama-nama Routing protocol :

* Routing Information Protocol (RIP)
* Interior Gateway Protocol (IGRP)
* Echanced Enterior Gateway Routing Protocol (EIGRP)
* Open Shirtest Path First (OSPF)
* Intermediate System-to- Intermediate System (IS-IS)
* Border Gateway Protocol (BGP)

IGP DAN EGP

Autonomous System (AS) atau domain routing. Autonomous System
merupakan kumpulan router yangContoh umum adalah jaringan internal
perusahaan dan jaringan Internet Service Provider. Karena Internet
didasarkan pada konsep sistem otonom, dua jenis protokol routing yang
diperlukan: protokol routing interior dan eksterior
 • Interior Gateway Protocol (IGP) : digunakan untuk
routing intra sistem otonom – routing di dalam sistem otonom.
• Exterior Gateway Protocol (EGP) : digunakan untuk
routing antar sistem otonom – routing antara sistem otonom.

Dynamic Routing RIP (Routing Information Protocol)

-Jenis : IGP (Interior Gateway Protocol)
-Tipe : Distance Vector (Jalur terdekat)
-Perhitungan/Metric : Hop Count (Loncatan dari router ke router)
-Maksimal Hop = 15
-Update = 30 detik
-Nilai Administrative Distance = 120
-Jumlah Versi RIP : 3 (RIPv1, RIPv2, RIP-NG)
-Sudah Jarang digunakan.
-Perintah Utama : #routing rip network add network=x.x.x/y

Dynamic Routing OSPF (Open Shortest Path First)

-Jenis : IGP (Interior Gateway Protocol)
-Tipe : Link State (Jalur terbaik/cepat)
-Perhitungan/Metric : Cost (nilai perhitungan bandwith dan
interface)
-Nilai Administrative Distance = 110
-Masih digunakan, banyak digunakan
-Update : 10 detik
-Jenis Topologi : Backbone (area 0) dan Non-Backbone (area 1-dst..)
-Kelebihan : Memiliki Area
-1 Area maksimal 80 router
-Bisa menjadikan IP Loopback sebagai Router-ID
-Semua Area wajib terhubung ke Area 0 (Backbone)

Matric
Apakah yang dilakukan oleh routing protocol jika mendapati kondisi
dimana menuju sebuah network terdapat beberapa jalur (path) .untuk
menentukan best path protocol routing menggunakan parameter Metric
atau biasa di sebut routingmetric. Metric terdiri dari beberapa jenis dan
metric yang di gunakan oleh setiap protocol routing tidak sama.sehingga
sebuah jalur bisa menjadi best path bagi protocol routing namun tidak
bagi protocol routing yang lainnya.
Jenis jenis Metric yang digunakan Oleh Routing Protocol:
* Hop Count
Protocol Routing yang menggunkan Hop Conut akan menghitung jumlah
Lompatan (Hop) untuk mencapai remote network,jumlah lompatan
terkecil merupakan Nilai terbaik.
* Cost
Metric ini akan memberikan harga (cost) pada setiap Link yang ada
dalam jaringan .Path yang memiliki Cost terkecil maka akan menjadi Best
Path.
* Bandwidth
Penggunaan Bnadwidth sebagai Metric hampir sama dengan
penggunaan cost.Protocol Routing akan menghitung bandwidth pada
setiap path dan akan menjadikan path dengan bandwidth terbesar
sebagai Best Path
* Load
Jika Load di jadikan Metric maka protocol Routing akan menghitung
beban dari setiap path dan akan menjadikan beban terkecil sebagai Best
Path.
* Delay
Delay adalah waktu yang diperlukan untuk mengirimkan paket data dari
setiap path,path dengan delay terkecil akan menjadi Best Path. *
Reliability
Reliability adalah nilai kehandalan dari sebuah Path, misalnya sering
tidak terjadi Eror atau kegagalan dalam link tersebut.nilai reliability
tertinggi akan menjadi Best Path.
Metric yang di gunakan oleh masing masing Routing Protocol :
RIP =Hop Count
IGP dan EIGRP=Menggunakan Gabungan Bandwidth, Load, Delay,
Reliability
OSPF dan IS-IS =Cost

Bab 1 : Static
Routing
Lab 1.Static Routing
 Static Route adalah suatu teknik Routing ,dimana entry routing pada
tabel routing akan di susun oleh administrator jaringan.dengan kata lain
anda sebagai administrator jaringan yang harus memilihkan jalur terbaik
(best Path) bagi router untuk menuju satu atau lebih network tujuan
Teknik routing inin memaksa anda untuk mengisikan entry-entry
routing secara manual, entry-entry routing tersebut merupakan entry
entry yang berisi network tujuan beserta gateway yang di perlukan
untuk menuju network tujuan.paramater yang wajib diisi ketika
mengkonfiguarasikan static route adalah Dst.Address dan Gateway
nya,parameter gateway bisa kita ini dengan IP address router tetangga
atau Interface yang digunakan sebagai out interface.

Di lab kali ini saya menggunakan EVE untuk menerangkan lab kali
ini.setelah itu saya akan memberi tau bagaimana cara
mengkonfigurasikan dengan topology yang mudah/simple.Nah disini
saya memberi tau terlebih dahulu R = route ,PC = pc ,Eth=ethernet .dll
 oke ,yang pertama kita lakukan mengkonfigurasikan ip address dan
mereset name pada setiap router yang inggin di konfigurasikan :
Router-1 :

Router-2 :

setelah,mengkonfigurasi ip address dan identity lalu merouting static

route setiap router harus mempunyai gateway untuk jalur network yang
di lewati .gateway pada setiap router adalah pintu network yang inggin
kita route .disini R-1 harus merouting ke network yang tidak dimiliki oleh
router tersebut contoh = router 1 harus merouting ke network
192.168.2.0/24 kareana Router-1 memiliki network tersebut dan
gateway dari network 192.168.2.0/24 adalah 12.12.12.2/24 karena
gateway=pintu dari network yang kita kunjungi
ini adalah cara menkonfigurasi static -route Router-1 :

dan ini adalah cara konfigurasi satatic-route Router-2:

catetan kalau gateway tidak menngunakan prefix/slest

setelah itu bagaimana cara mengecek konfigurasi yang telah kita buat ?
Di Router-1 :#ip route print
maka akan jadi seperti ini :
dan ini Di Router-2 :#ip rout print :

tahap terakhir mengkonfigurasi static-route yaitu test ping dari PC-1 ke

PC-2 jika berhasi maka akan seperti ini :

sedikit tambahan tentang static-route parameter yang bisa kita gunakan

ketika melakukan Konfigurasi Static Route
Destination: Alamat IP Network Tujuan.
Gateway: IP Address gateway (bisa disebut dengan Gerbang/pintu), IP
harus merupakan IP address yang satu subnet dengan IP yang terpasang
pada salah satu interface router.Gateway berupa Interface digunakan
apabila IP gateway tidak diketahui dan bersifat dinamik (hanya point to
point/serial connection).
Pref Source: source IP address dari paket yang akan meninggalkan
router, Biasanya adalah ip address yang terpasang di interface yang
menjadi gateway.
Distance: bisa disebut dengan Jarak, angka yang digunakan
perhitungan pemilihan route.
Scope & Traget Scope: Digunakan untuk recursive nexthoplookup

Selesai……
 Lab 2.Static Route-Fail over
oke,Di lab kali ini saya menjelaskan apa itu fail over.Fail Over adalah
teknik yang menggunakan beberapa jalur untuk mencapai Network
tujuan.Jika kita menerapkan Fail Over maka maka router akan
menggunakan 1 Link ISP sebagai Link Utama ,dan link yang lainnya di
fungsikan sebagai Link cadangan jika Link utama terganngu atau
terputus.
Dalam Fail Over parameter yang perlu di perhatikan adalah
Administrative Distance,Semakin kecil nilai AD maka router akan
memilih Route tersebut , jadi jika kita menerapkan Fail Over maka kita
sebagai administrator jaringan bisa memilih Link yang akan di gunakan
sebagai Link Utama dan Link yang di gunakan Sebagai Link Cadangan,
Kita sebagai Administrator Jaringan kita hanya perlu memberikan AD
lebih kecil kepada link utama,dan Link yang di gunakan sebagai Link
cadangan Di-Setting dengan parameter Distance yang lebih besar dari
pada Distance pada Link Utama.
Selanjutnya kita akan mencoba mengkonfigurasikan Fail Over pada
Router dengan PC-1 ke PC -2/antar PC ke PC .topology nya seperti
ini :

konfigurasi 1 Router-1:

konfigurasi 1 Router-2:
konfigurasi 1 Router-3:

konfigurasi 2 Router-1:

konfigurasi 2 Router-2:

konfigurasi 2 Router-3:

cara pengecekan di setiap router : ( #ip route print)

Router-1:
Router-2:

Router-3:

itu kenapa ada yang S doang karena itu network cadangan dan yang
sudah AS itu network utama
dan pengecekan terakir test ping dari PC-1 ke PC-2 kalau sudah seperti
ini maka sudah berhasi :

Selesai….
 Lab 3.Static Route-Load Balancing
Load Balancing adalah teknik untuk mebagi beban jaringan (traffic)
melalui beberapa Link network yang tersedia untuk meningkatkan
Throughput,mengurangi Response time maupun menghindari
penumpukan Paket data pada Router (Delay),Load balancing dapat
dilakukan jika Router memiliki beberapa link untuk mencapai suatu
network tujuan.
Contoh Penerapan Load balancing adalah: ketika kita menggunakan 2 ISP
yang berbeda untuk terhubung ke Internet,kita bisa membagi beban
untuk mengirim paket melalui 2 link ISP tersebut.
METODE LOAD BALANCING
Saat penerapan Load balancing kita bisa memilih metode load balancing,
metode-metode tersebut akan bekerja dengan algoritmanya
masing-masing.sehingga setiap metode menghasilkan load balancing
yang berbeda-beda.
Dan Metode-metode Load Balancing yang ada pada Router Mikrotik:
* ECMP (Equal Cost Multi Path) dapat dicapai ketika menerapkan Static
Route,OSPF dan BGP
* PBR (Policy-Based Routing)
* NTH PCC (Per Connection Classifier)
* Bonding
* Bandwidth Based Load Balancing (MPLS RSVP-TE Tunnels)
HASIL PENGOLAHAN TRAFIC
Setiap Metode Load Balancing memiliki Hasil Pengolahan Trafic yang
berbeda-beda, Jenis Pengolahan Trafic Load Balancing terbagi menjadi
3,yaitu:
* Per Packet Load Balancing
* Per Connection Load Balancing
* Per Address Pair Load Balancing
PER PAKET LOAD BALANCING
Per Packet Load Balancing adalah Metode yang akan mengirimkan
sekumpulan paket melalui beberapa link yang ada tanpa memperhatikan
Status dari setiap paket, Metode ini tidak memperhatikan paket tersebut
berasal dari satu sesi komunikasi yang sama atau tidak.
Metode ini akan memisahkan paket paket berdasarkan urutannya tanpa
melihat asal muasal paket tersebut.dengan metode ini ,bisa saja paket
yang berasal dari sesi komunikasi akan menempuh jalan yang berbeda
pada saat menuju internet..Dan Mikrotik Metode Per Packet Load
balancing akan menggunakan Fitur =interface Bonding.
PER CONNECTION LOAD BALANCING
Per Connection Load Balancing adalah Metode yang akan mengirimkan
sekumpulan paket melewati beberapa link yang ada dengan
Memperhatikan asal muasal paket. Pada metode ini paket yang dating
dari satu sesi komunikasi maka akan di arahkan
PER ADDRESS PAIR LOAD BALANCING
Per Address Pair Load Balancing adalah Metode yang akan mengirimkan
sekumpulan paket melalui beberapa link yang ada berdasarkan
Pasangan IP Address pengirim dengan IP Address tujuan. Metode ini
tidak akan menyebarkan Traffic berdasarkan paket maupun sesi koneksi
(Connection).
Pada Metode Per Address Pair Load balancing ini, traffic yang berbeda
koneksi kemungkinan akan di sebar melalui link yang berbeda-beda,
walaupun koneksi tersebut berasal dari satu host pengirim yang hanya
menuju ke satu host tujuan.
Metode Per Address Pair Load Balancing tidak akan menyebarkan traffic
tersebut ke beberapa link, selama sekumpulan traffic maupun
sekumpulan sesi koneksi tersebut berasal dari satu IP address pengirim
yang menuju satu IP address tujuan. Atau bisa di simpulkan, sekumpulan
traffic atau sekumpulan koneksi tersebut tetap akan di kirimkan melalui
satu link saja.
oke ,saya akan menerapkan load balancing dari PC 1 ke PC 2 /antar PC ke
PC
konfigurasi pertama pada load balancing memasang IP address dan
identity router di setiap router yang inggin di konfigurasikan dan disini
saya mengkonfigurasikannya dengan EVE.topology nya seperti ini :
konfigurasi 1 di Router-1:

konfigurasi 1 di Router-2:
konfigurasi 1 di
Router-3:

konfigurasi 1 di Router-4:

konfigurasi 2 Router-1:

kofigurasi 2 Router-2:

konfigurasi 2 Router-3:

konfigurasi 2 Router-4:

pengecekan di setiap router :#ip route print harus ada tanda AS karena
menunjukan kalau sudah terhubung/sudah berhail static route nya
Router-1:
Router-2:

Router-3:

Router-4:

Selesai…
 Lab 4.Static Route-Summarization
Oke lab kali ini saya menjelaskan tentang route summariazation .Route
Summarization (Supernetting) adalah menggabungkan beberapa
network menjadi sebuah atau beberapa network yang bertujuan untuk
mengurangi jumlah routing table yang di konfigurasi ke tetangganya
sehingga membuat proses pencarian menjadi lebih efisien, karena lebih
sedikit rute yang dicari.Dengan menggunakan Summarization dalam
melakukan teknik Static Route ,Kita akan merangkum beberapa Network
tujuan dalam Prefix IP yang lebih Kecil…
kalini saya mengkonfigurasikan summarization untuk konfigurasi static
route .
topology :

saya akan memulai bagaimana cara mengkonfigurasikan static

route-sumarization.
konfiguirasi 1 Router-1:

konfiguirasi 1 Router-2:

konfiguirasi 1 Router-3:
konfiguirasi 1 Router-4:

konfigurasi kedua yaitu me-routing seperti biasanya static-route.

konfiguirasi 2 Router-1:

konfiguirasi 2 Router-2:

konfiguirasi 2 Router-3:

konfiguirasi 2 Router-4:

setelah sudah semua di lakuakan static-route setelah itu di

summarization.sebelum itu remove terlebih dahulu untuk di jadikan
summarization .summarization di sini berfungsi untuk merangkum
Beberapa IP Network menjadi 1 IP Network,dan kalau masih ada yang
membingungkan jadi network 13.13.13.0/24 , 14.14.14.0/24 ,
192.168.2.0/24 dan 192.168.3.0/24 itu di jadikan 192.168.0.0/21 .dan
network 192.168.0.0/24 ini adalah network yang kita telah
summarization .
konfigurasi kali ini kita me-remove terlebih dahulu (network yang saya
remove itu 1 network) IP yang telah kita routing .
konfiguirasi Router-1:

konfigurasi sumarization Router-1 :

Dan summarization berfungsi sekali ketika melakukan Konfigurasi Static

Route ketika Kita memiliki banyak Network address,Contoh jika kita
memiliki 100 Network Address,dengan Teknik Summarization ini kita
tidak perlu cape memasukan remote address secara satu persatu,kita
hanya perlu Mencari Rangkuman IP dari 100 remote Network tersebut,
dan kita buat Rule Route nya dengan Menggukan IP Tersebut.
Dan yang terakhir untuk memastikan summarization ini aktif bisa di test
ping dari PC-1 ke PC-2 dan PC-3 .kenapa bisa di ping karena sudah
dilakukannya static-route sebulum dilakukannya teknik-sumarization
dan ini hasil test ping nya....
PC-1 - PC-2 :

PC-1 - PC-3:

Selesai…..
 Lab 5.Static Route-Route Type
oke ,Di lab kali ini saya menjelaskan apa itu route type?. Pada saat
melakukan konfigurasi Static Route kita bisa memilih Type Routing yang
akan di gunakan Type Routing pada static Route,dan Parameter Routing
Type ini adalah Parameter Routing yang bisa digunakan untuk
kebutuhan keamanan jaringan, Static Route memliki 4 jenis Routing
Type,Yaitu :
* Unicast
* Blackhole
* Prohibit
* Unreachable
apa itu unicast, balckhole, prohobit, uncreachable?
*Unicast Unicast adalah Type Default pada Type routing yang biasa di
gunakan ketika kita melakukan Konfigurasi Static Route .
* Blackhole Blackhole adalah type routing yang biasa di gunakan untuk
melakukan Blocking ,Blackhole akan melakukan Blocking secara diam
diam.
* Prohibit Prohibit juga termasuk dalam routing type yang dapat
digunakan untuk melakukan Blocking,Pada saat melakukan blocking
Prohibit akan mengirimkan pesan Eror ICMP "Administratively
prohibited atau Packet Filtered "
* Unreachable Unreachable juga termasuk dalam Type routig yang
berfungsi untuk Blocking,saat melakukan Blocking Unreachable akan
mengirimkan pesan Eror ICMP “Host Unreachable” Setelah menjelaskan
tentang Type route ,selanjutnya saya akan menejelaskan bagaimana
menerapkan Type Route di dalam jaringan.
Pada Di Lab Ini saya akanmenggunakan Route Type untuk melakukan
Blocking,pada lab ini kita akan Mencoba menerapkan blocking terhadap
PC 2,jadi PC 1 tidak bisa mengirim data apapun ke PC 2,tapi PC 1 masih
dapat mengirim data ke PC 3
topology route-type seperti ini :
konfigurasi 1 Router-1:

konfigurasi 1 Router-2:

konfigurasi 2 Router-1:

konfigurasi 2 Router-2:

konfigurasi untuk swicth :#interface bridge add name=bridge1

#interface bridge port add bridge=bridge1
interface=all
konfigurasi terakhri di Router-1 untuk membikin route-type :
dan pengecekan di Router-1 =#ip route print harus sudah bertanda (A SP)
seperti ini :

kalau sudah di test ping dari PC-1 ke pc yang telah di route-type maka
akan jadi sepeti ini :

Selesai….
Lab 6.Static Route-Routing policy
Lab 7.Static Route-Routing Mark
Lab 8.Static Route-Target Scope
Lab 9.Static Route-Change TTL
Bab 2 : Dynamic
Routing
Dynamic Routing (Router Dinamic) adalah sebuah router yang
memiliki dan membuat tabel routing secara otomatis, dengan
mendengarkan lalu lintas jaringan dan juga dengan saling berhubungan
antara router lainnya. Protokol routing mengatur router-router sehingga
dapat berkomunikasi satu dengan yang lain dan saling memberikan
informasi satu dengan yang lain dan saling memberikan informasi
routing yang dapat mengubah isi forwarding table, tergantung keadaan
jaringannya. Dengan cara ini, router-router mengetahui keadaan
jaringan yang terakhir dan mampu meneruskan data ke arah yang benar.
Dengan kata lain, routing dinamik adalah proses pengisian data routing
di table routing secara otomatis.
 Lab 10.RIP (Routing information Protocol)
Oke Di lab kali ini kita memebahas tentang (RIP ) Routing Information
Protocol adalah routing protocol yang sangat sederhana dan masuk
dalam kategori Interior Gateway Protocol. RIP merupakan routing
protocol dengan algoritma routing distance vector atau routing protocol
yang hanya melihat arah dan jarak untuk menuju suatu jaringan tujuan.
RIP tidak memiliki peta yang lengkap tentang jaringan yang ada. RIP
menggunakan hop count sebagai metric dan link dengan hop count
terkecil yang akan menjadi link terbaik (best path). Router-router yang
menjalankan RIP akan saling bertukar informasi dengan router
tetangganya (neighbor). Informasi yang akan dipertukarkan adalah tabel
routing miliknya, dengan kata lain sebuah router akan mengirimkan atau
meneruskan tabel routingnya kedalam neighbour router.
Berikut adalah beberapa Karakteristik RIP:
* Distance vector routing protocol
* Hop count sebagi metric untuk memilih rute
* Maximum hop count 15, hop ke 16 dianggap unreachable
* Secara default routing update 30 detik sekali
* RIPv1 (classfull routing protocol) tidak mengirimkan subnet mask pada
update
* RIPv2 (classless routing protocol) mengirimkan subnet mask pada
update
Dan disini saya menjelaskan masih dengan (EVE) .Dan saya
menjelaskan sedikit kalau dynamic routing itu merouting network yang
dimilikin router itu sendiri .Selanjutnya saya Menjelaskan Bagaimana
Mengkonfigurasikan RIP pad Router Mikrotik.
Topology seperti ini:
konfigurasi pertama seperti biasa identity dan masukan ip address.
konfigurasi 1 Router-1:

konfigurasi 1 Router-2:
konfigurasi 1 Router-3:

konfigurasi kedua merouting network yang dimiliki oleh router itu

sendiri.
konfigurasi 2 Router-1:

konfigurasi 2 Router-2:

konfigurasi 2 Router-3:

pengecekan untuk mengetahui sudah terhung routingannya .(#ip route

print) di setiap router yang di routing harus sudah bertanda (ADr) kalau
sudah seperti itu maka sudah berhasil routingannya.
Router-1:
Router-2:

Router-3:

Dan pengecekan terakhir ping dari PC-1 ke

PC-2 :

Selesai…..
 Lab 11.RIP Redudancy
Oke Di lab kali ini kita membahas tentang RIP Redudency adalah Fail
Over nya Dynamic Route ,Jadi RIP Redudency adalah Rip yang bisa
menggunakan Link cadangan untuk mengirim paket ke Network tujuan
ketika Link Utama Down.
Topology :

konfigurasi pertama seperti biasa identity dan masukan ip address.

konfigurasi 1 Router-1:
konfigurasi 1 Router-2:

konfigurasi 1 Router-3:

konfigurasi kedua yaitu merouting network yang dimiliki router itu

sendiri.
konfigurasi 2 Router-1:

konfigurasi 2 Router-2:

konfigurasi 2 Router-3:
cara mengecek routingan kita telah terhubung antar router. #ip route
print network yang kita routing harus (ADr) menandakan routing RIP
sudah terhubung.
Router-1:

Router-2:

Router-3:

pengecekan terakhir test ping PC-1 ke PC-2 /PC antar PC .kalau sudah
terhung akan seperti ini:

Selesai…
Lab 12.RIP Redistribute Static
Lab 13.RIP Authentication
 Lab 14.OSPF (Open Shortest Path First)
Backbone Area
Oke Dilab kali ini saya membahas tentang OSPF (Open Shortest Path
First) merupakan sebuah routing protokol berjenis IGRP (Interior
Gateway Routing Protocol) yang hanya bisa bekerja dalam jaringan
internal suatu ogranisasi atau perusahaan. Jaringan internal maksudnya
adalah jaringan di mana Anda masih memiliki hak untuk menggunakan,
mengatur, dan memodifikasinya. Atau dengan kata lain, Anda masih
memiliki hak administrasi terhadap jaringan tersebut.

Jika Anda sudah tidak memiliki hak untuk menggunakan dan

mengaturnya, maka network tersebut dapat dikategorikan sebagai
jaringan eksternal. Selain itu, OSPF juga merupakan routing protokol
yang berstandar terbuka. Maksudnya adalah routing protokol ini bukan
ciptaan dari vendor manapun. Dengan demikian, siapapun dapat
menggunakannya, perangkat manapun dapat kompatibel dengannya,
dan di manapun routing protokol ini dapat diimplementasikan.

OSPF merupakan routing protokol yang menggunakan konsep hirarki

routing, artinya OSPF membagi-bagi jaringan menjadi beberapa
tingkatan. Tingkatan-tingkatan ini diwujudkan dengan menggunakan
sistem pengelompokan area.

Cara OSPF Membentuk Hubungan dengan Router Lain:

Untuk memulai semua aktivitas OSPF dalam menjalankan pertukaran
informasi routing, hal pertama yang harus dilakukannya adalah
membentuk sebuah komunikasi dengan para router lain. Router lain
yang berhubungan langsung atau yang berada di dalam satu jaringan
dengan router OSPF tersebut disebut dengan Neighbour Router atau
Router Tetangga. Langkah pertama yang harus dilakukan sebuah router
OSPF adalah harus membentuk hubungan dengan Neighbor Router.
Router OSPF mempunyai sebuah mekanisme untuk dapat menemukan
router tetangganya dan dapat membuka hubungan. Mekanisme
tersebut disebut dengan istilah Hello protocol. Dalam membentuk
hubungan dengan tetangganya, router OSPF akan mengirimkan sebuah
paket berukuran kecil secara periodik ke dalam jaringan atau ke sebuah
perangkat yang terhubung langsung dengannya. Paket kecil tersebut
dinamai dengan istilah Hello packet.
Pada kondisi standar, Hello packet dikirimkan berkala setiap 10 detik
sekali (dalam media broadcast multiaccess) dan 30 detik sekali dalam
media (Point-to-Point). Hello packet berisikan informasi seputar
pernak-pernik yang ada pada router pengirim. Hello packet pada
umumnya dikirim dengan menggunakan multicast address untuk menuju
ke semua router yang menjalankan OSPF (IP multicast 224.0.0.5). Semua
router yang menjalankan OSPF pasti akan mendengarkan protocol hello
ini dan juga akan mengirimkan hello packet-nya secara berkala . Cara
kerja dari Hello protocol dan pembentukan neighbour router terdiri dari
beberapa jenis, tergantung dari jenis media di mana router OSPF
berjalan.

OSPF memiliki 3 tabel di dalam router :

Routing table biasa juga disebut sebagai Forwarding database. Database
ini berisi the lowest cost untuk mencapai
router-router/network-network lainnya. Setiap router mempunyai
Routing table yang berbeda-beda.
Adjecency database, Database ini berisi semua router tetangganya.
Setiap router mempunyai Adjecency database yang berbeda-beda.
Topological database, Database ini berisi seluruh informasi tentang
router yang berada dalam satu networknya/areanya.

Protokol Routing OSPF memiliki karakteristik sebagai berikut:

* Merupakan link state routing protocol, sehingga setiap router memiliki
gambaran topologi jaringan.
* Menggunakan Hello Packer untuk mengetahui keberadaan router
tetangga (neighbor router).
* Routing update hanya dikirimkan bila terjadi perubahan dalam
jaringan dan dikirim secara multicast.
* Dapat bekerja dengan konsep hirarki karena dapat dibagi berdasarkan
konsep area.
* Menggunakan cost sebagai metric, dengan cost terendah yang akan
menjadi metric terbaik.
* Tidak memiliki keterbatasan hop count tidak seperti RIP yang hanya
bisa menjangkau 15 hop count.
* Merupakan classless routing protocol.
* Secara default nilai Adminsitrative Distance 110.
* Memiliki fitur authentication pada saat pengiriman routing update.
OSPF memiliki beberapa tipe area diantaranya:
* Bakcbone - Area 0 (Area ID 0.0.0.0) -> Bertanggung jawab
mendistribusikan informasi routing antara non-backbone area. Semua
sub-Area HARUS terhubung dengan backbone secara logikal.
* Standart/Default Area -> Merupakan sub-Area dari Area 0. Area ini
menerima LSA intra-area dan inter-area dar ABR yang terhubung dengan
area 0 (Backbone area).
* Stub Area -> Area yang paling "ujung". Area ini tidak menerima
advertise external route (digantikan default area).
* Not So Stubby Area -> Stub Area yang tidak menerima external route
(digantikan default route) dari area lain tetapi masih bisa mendapatkan
external route dari router yang masih dalam 1 area.
ASBR = autonomus system border router
ABR =area border router
IR = internal router
lab kali ini saya menggunakan (EVE) saya akan menjelaskan bagaimana
cara mengkonfigurasikan OSPF Backbone ini .
topology:
konfigurasi pertama seperti biasa identity, masukan ip address dan
menambahkan interface pada router
konfigurasi 1 Router-1:

konfigurasi 1 Router-2:

konfigurasi 1 Router-3:

konfigurasi kedua ini :#routing ospf instance set 0

redistribute-connected=as-type-1 router-id= (0.0.0.0)
konfigurasi 2 Router-1:

konfigurasi 2 Router-2:

konfigurasi 2 Router-3:

konfigurasi ketiga ini merouting seperti bisa merouting dynamic route.

konfigurasi 3 Router-1:
konfigurasi 3 Router-2:

konfigurasi 3 Router-3:

pengecekan kalau sudah melakukan routing di check setipa router dan

network harus sudah bertanda (ADo) itu menandakan routing OSPF
telah berhasil.
Router-1:

Router-2:

router-3:
Dan pengecekan terakhir ping PC-1 ke PC-2 Dan PC-3.

Selesai….
Lab 15.OSPF Area Bacbone (Area 0) Lab.2”
 Lab 16.OSPF NON Backbone Area
Oke Di lab kali ini saya menjelaskan OSPF Non Backbone atau bisa di
bilang OSPF Multi Area yaitu area Backbone dan Area Non Backbone.
Dan pada dasarnya Semua area Non Backbone pada OSPF harus
Terhubung langsung dengan Area Backbone,Jika tidak terhubung
langsung Router bisa menggunkan Fitur Virtual Link
Dan sedikit tambahan Dynamic Routing OSPF (Open Shortest Path
First):
-Jenis : IGP (Interior Gateway Protocol)
-Tipe : Link State (Jalur terbaik/cepat)
-Perhitungan/Metric : Cost (nilai perhitungan bandwith dan interface)
-Nilai Administrative Distance = 110
-Masih digunakan, banyak digunakan
-Update : 10 detik
-Jenis Topologi : Backbone (area 0) dan Non-Backbone (area 1-dst..)
-Kelebihan : Memiliki Area
-1 Area maksimal 80 router
-Bisa menjadikan IP Loopback sebagai Router-ID
-Semua Area wajib terhubung ke Area 0 (Backbone)

kali ini saya mengkonfigurasikan OSPF Non backbone.

topology:

konfigurasi pertama menambahkan interface lalu mengganti identity

dan masukan ip address.
konfigurasi 1 Router-1:

konfigurasi 1 Router-2:

konfigurasi 1 Router-3:

konfigurasi kedua seperti ini #routing ospf instance set 0

redistrubute-connected=as-type-1 router-id=(0.0.0.0).
konfigurasi 2 Router-1:

konfigurasi 2 Router-2:

konfigurasi 2 Router-3:

konfigurasi ketiga menambah kan area pada setiap router .

konfigurasi 3 Router-1:

konfigurasi 3 Router-2:

konfigurasi 3 Router-3:
konfigurasi keempat merouting semua network yang di miliki oleh
router itu sendiri
konfigurasi 4 Router-1:

konfigurasi 4 Router-2:

konfigurasi 4 Router-3:

pengecekan di setiap router .setiap router harus memiliki (ADo) yaitu

routing OSPF yang berarti kalau sudah ada ADo maka protocol routing
sudah terhubung #ip route print
Router-1:

Router-2:
Router-3:

Dan pengecekan terakhir ping PC-1 ke PC-2 Dan PC-3 :

PC-1 ke PC-2:

PC-1 ke PC-3:

Selesai…
Lab 17.OSPF NON Backbone Area Lab.2”
Lab 18.OSPF Virtual Link
Lab 19.OSPF Authentication
 Lab 20.OSPF Redudancy
Oke pada Lab ini kita akan membahas tentang OSPF Redudancy Bacbone
Area,Redudancy adalah Fail Over nya Dynamic Route.Redudancy pada
lab ini akan terjadi pada Satu area saja yaitu Area Backbone.
bagi yang tidak tauapa itu fail over .fail over adalah teknik yang
menggunakan beberapa jalur untuk mencapai Network
tujuan/membikin jalur cadangan
oke langsung saja ke labnya. topology:

konfigurasi pertama seperti biasa nya ospf backbone area.membikin

interface loopback terlebih dahulu lalu mengganti identity router dan
masukan ip address:

kofigurasi 1 Router-1:
kofigurasi 1 Router-2:

kofigurasi 1 Router-3:

konfigurasi kedua .#routing ospf instance set 0

redistribute-connected=as-type-1 router-id=(0.0.0.0)
kofigurasi 2 Router-1:

kofigurasi 2 Router-2:

kofigurasi 2 Router-3:

konfigurasi ketiga merouting network yang dimiliki oleh router itu

sendiri.
kofigurasi 3 Router-1:

kofigurasi 3 Router-2:
kofigurasi 3 Router-3:

pengecekan di setiap router dan harus sudah bertanda (ADo) yang

berarti sudah berjalan proocol routing OSFP backbone ini .#ip route
print.
Router-1:

Router-2:

Router-3:
pengecekan terakhir ping dari PC-1 ke PC-2:

Selesai….
Lab 21.MME (Mesh Made Easy)
Bab 3 : Vlan
Lab 22.Vlan in MikroTik
 Bab 4 : Tunnel
IP tunnel adalah kanal jaringan komunikasi Protokol Internet I( P)
antara dua jaringan komputer yang digunakan untuk transportasi
menuju jaringan lain dengan mengkapsulkan paket ini. IP Tunnel sering
kali digunakan untuk menghubungkan dua jaringan IP tidak bergabung
yang tidak memiliki alamat penjaluran asli (native routing path) ke
lainnya, melalui protokol penjaluran utama melewati jaringan
transportasi tingkat menegah. Bersama dengan protokol IP Sec
keduanya kemungkinan digunakan untuk membuat jaringan maya
pribadi (Virtual Private Network) antara dua atau lebih jaringan pribadi
melewati jaringan umum misalnya internet. Penggunaan umum lainya
adalah untuk menghubungkan antara instalsi IPv6 dan IPv4 internet.

Dan ada dua Tipe Tunnel dalam Mikrotik:

* Point to Point : yaitu tunnel yang biasa di gunakan untuk pengirirman
data antar gedung dalam sebuah perusahaan, dan dalam jenis Tunnel
Point to Point ada beberapa jenis yang di antara nya EoIP, IPIP, GRE
* Client server : yaitu tunnel yang di gunakan antar server dapat
langsung menjadi client di laptop/PC dan dalam client server terdapat
baberapa jenis yang di antara nya PPTP, PPPOE, L2TP Salah satu dari
kelebihan tunnel dalam mikrotik adalah tunnel dalam mikrotik memiliki
fungsi/fitur keep alive yang mana apabila di salah satu link terputus
yang seharusnya data akan hilang atau masuk ke blackhole tetapi dalam
mikrotik yang memiliki fitur keep alive ia tidak akan langsung masuk
kedalam blackhole atau langsung hilang tetapi ia akan tetap menjaga
interface satu sama lain dan tetap menjaga sampai batas waktu yang
telah di tentukan.
 Lab 23.Tunnel EOIP
Tunnel EOIP Merupakan protocol pada Mikrotik RouterOS yang
berfungsi untuk membangun sebuah Network Tunnel antar MikroTik
router di atas sebuah koneksi TCP/IP. EoIP merupakan protokol
proprietary MikroTik (support juga di linux tetapi harus di-compile
manual). Maka untuk menggunakan fitur ini, Router Yang akan Di tunnel
Menggunakan EoIP harus sama - sama menggunakan router MikroTik.
EoIP menggunakan Protocol GRE (RFC1701), Maksimum EoIP yang bisa
dibuat oleh mikrotik hanya 65535 EoIP.

EoIP Tunnel yang Berfungsi Untuk menghubungkan 2 network local Yang

terpisah Oleh Internet,dan kelebihan Dari Tunnel EoIP adalah dapat
menjadikan 2 jaringan yang memiliki Subnet yang sama agar menjadi
satu segmen jaringan.Untuk Membuat satu segmen jaringan tersebut
EoIP perlu di Kolaborasikan dengan Fitur Bridge pada Mikrotik,dan inilah
salah satu kelebihan EoIP yang Interface nya dapart di Bridge.

Oke Dilab kali ini saya memberitahu bagaimana cara

mengkonfigurasikan Tunnel EOIP.
topology:
nah,disini saya membikin salah satu router di jadikan sebagai internet.
konfigurasi pertama yaitu menjadikan router menjadi internet .
konfigurasi di INTERNET :

lalu konfigurasi kedua di INTERNET :perlu menambahkan (bridge1 dan

dns gooogle)
konfigurasi 1 lampung-1:

konfigurasi 1 medan-2:

saya memberitahu bagaimana cara mengetahui ip public di router-1 dan

router-2.caranya ..... (ip dhcp-client print) sperti ini

konfigurasi 2 lampung -1:

konfigurasi 2 medan-2:

lalu masukan ip address ether 2 pada setiap router.

router-1/lampung:

Router-2/medan:

masukan ip address di setiap router (#ip address add adddress=1.1.1.1

network=2.2.2.2)
Router -1/lampung:

Router-2/medan:

kalau ada yang bertanya apa fungsi dari address di atas adalah untuk
menjadi gateway network yang kita kunjungi / network yang kita routing
static route.lalu yang terakhir jangan sampai lupa di static router untuk
menghubungakan network=
Router-lampung:

Router- medan:

kalau sudah di static route lalu di cek (#ip route print)

Router-lampung:
Router-medan:

setelah itu ping PC-1 ke PC-2:

Selesai…
 Lab 24.Tunnel IP-IP
Oke dilab kali ini saya membahas temtang Tunnel IPIP .apa itu
Tunnel IPIP adalah Salah satu alternatif tunnel selain menggunakan EoIP
adalah dengan menggunakan IPIP. Implementasi IPIP di mikrotik
berdasarkan RFC2003. Protokol IPIP berkerja dengan mengenkapsulasi
paket data dari satu IP ke IP lain untuk membentuk network tunnel.
Berbeda dengan EoIP yang hanya bisa digunakan untuk router yang
sama - sama MikroTik, IPIP dapat berjalan hampir di semua jenis router
selama router tersebut mendukung protokol IPIP. Akan tetapi, IPIP tidak
dapat di-bridge sehingga jringan lokal dibahwa router R-1 dan R-2 harus
menggunakan segmen IP addres yang berbeda.

oke lab kali ini mengkonfigurasikan IPIP mengunakan EVE.

topology:
Tunnel harus ada salh ssatu router di jadikan INTERNET lalu bagi mana
mengkonfigurasikan
INTRNET :
Konfiguradi kedua di
INTERNET:

konfigurasi 1 Router
lampung :

konfigurasi 1 Router
medan:

saya memberitahu bagaimana cara mengetahui ip public /addres di

router-1 dan router-2.caranya ..... (ip dhcp-client print) sperti
ini.

konfigurasi 2 Router lampung:

konfigurasi 2 Router medan:

jangan sampai lupa masukan ip address ether2 di setiap routernya .lalu

di routing static route di setiap routernya .
Router
lampung :

Router
medan:

lalu routing static untuk menghubungkan ketujuan nya.

Router lampung:

Router medan:

lalu pengecekan di setiap routernya (#ip route print)

Router lampung:

Router medan:

test ping dari PC-1 ke PC-2:

Selesai….
 Lab 25.Tunnel GRE
Oke di lab kali ini kita membahas tentang GRE (Generic Routing
Encapsulation) adalah sebuah tunnelling protocol yang sebenarnya
dikembangkan oleh Cisco System. Dengan menggunakan protokol ini
kita dapat melakukan enkapsulasi berbagai protokol yang dibuat untuk
kebutuhan link virtual point-to point.

Selain GRE Tunnel pada MikroTik juga memiliki tunnelling protocol yang
lain seperti EoIP dan IPIP. Baik jenis GRE, EoIP, IPIP yang semua pada
dasarnya dikembangkan sebagai 'stateless tunnel'. Dimana ketika
terdapat link tunnel yang down, maka semua trafik yang melewatinya
akan terkena drop/blackhole. Nah, untuk mengatasi hal ini di RouterOS
ditambahakan sebuah fitur 'keepalive' pada GRE Tunnel.

Dengan GRE Tunnel ini akan ditambahakn sebanyak 24 byte di packet

header (4- byte gre header + 20-byte IP header) Dan cara dan
konfigurasinya mirip dengan Tunnel-IPIP.
oke kita mulai saja lab tentang Tunnel GRE.
Topology:
Tunnel harus ada salh ssatu router di jadikan INTERNET lalu bagi mana
mengkonfigurasikan
INTRNET :
Konfiguradi kedua di
INTERNET:

konfigurasi 1 Router
lampung :

konfigurasi 1 Router
medan :

saya memberitahu bagaimana cara mengetahui ip public /addres di

router-1 dan router-2.caranya ..... (ip dhcp-client print) sperti
ini.

konfigurasi 2 Router lampung :

konfigurasi 2 Router medan :

jangan lupa masukan ip address ether2 di setiap router.

konfigurasi 3 Router
lampung :

konfigurasi 3 Router lmedan :

lalu di static route untuk menghubungkan ke tujuannya.

konfigurasi 4 Router
lampung :

konfigurasi 4 Router medan :

lalu pengecekan di setiap routernya (#ip route print)

Router-1:

Router-2:
lalu di test ping dari PC-1 ke
PC-2:

Selesai….
 Lab 26.Tunnel PPTP (Point To Point
Tunneling Protocol)
Oke pada lab kalini kita memebahas tentang PPTP merupakan salah
satu type VPN yang paling sederhana dalam konfigurasi. Selain itu juga
fleksibel. Mayoritas operating system sudah support sebagai PPTP Client,
baik operating system pada PC ataupun gadget seperti android.
Komunikasi PPTP menggunakan protokol TCP port 1723, dan
menggunakan IP Protocol 47/GRE untuk enkapsulasi paket datanya.
Pada setting PPTP, kita bisa menentukan network security protocol yang
digunakan untuk proses autentikasi PPTP pada Mikrotik, seperti
pap,chap,mschap dan mschap2.

Kemudian setelah tunnel terbentuk, data yang ditransmisikan akan

dienkripsi menggunakan Microsoft Point-to-Point Encryption (MPPE).
Proses enskripsi biasanya akan membuat ukuran header paket yang
ditransmisikan akan bertambah. Jika kita monitoring, traffick yang
melewati tunnel PPTP akan mengalami overhead ± 7%.
kali ini saya memberitahu bagaimana cara mengkonfigurasikan PPTP .

topology:
Tunnel harus ada salh ssatu router di jadikan INTERNET lalu bagi mana
mengkonfigurasikan
INTRNET :
Konfiguradi kedua di
INTERNET:

konfigurasi 1 Router server :

konfigurasi 1 Router client :

saya memberitahu bagaimana cara mengetahui ip public /addres di

router-1 dan router-2.caranya ..... (ip dhcp-client print) sperti ini.

konfigurasi 2 Router server :

konfigurasi 2 Router client: (connect-to=ip router public)

dan jangan lupa masukan ip address ether2 nya ya.

Router-server:

Router-client=

dan setelah itu baru di routing static.

konfigurasi 3 Router server:

konfigurasi 3 Router client:

untuk pengecekannya :
1. Di ROUTER SERVER :
#ppp active print
#ip address print
#ip route print
2. Di ROUTER CLIENT :
#interface print
#ip address print
3. Di PC
#ping
#trace
Router server:

Router-client:
Ping antar PC=

Trace antar PC=

Selesai….
Lab 27.Tunnel PPTP-Client Os
 Lab 28.Tunnel PPPoE (Point to Point
Protocol Over Ethernet)
Oke di lab kali kita membahas apa itu PPPoE.PPPoE adalah untuk
enkapsulasi frame Point-to-Point Protocol(PPP) di dalam frame
Ethernet,PPPoE biasanya dipakai untuk jasa layanan ADSL untuk
menghubungkan modem ADSL (kabel modem) di dalam jaringan
Ethernet (TCP/IP). PPPoE adalah salah satu metode implementasi
Protocol PPP atau VPN, Hampir sama dengan protocol VPN yang lain
(PPTP,L2TP,OpenVPN) PPPoE menambahkan fungsi accounting dan
management user.

PPPoE adalah Tipe Tunnel Point-to-Point, di mana harus ada satu point
ke satu point,Tahap awal dari PPPoE, adalah PADI ( PPP Active Discovery
Initiation ), PADI mengirimkan paket broadcast ke jaringan untuk
mencari di mana lokasi Access Concentrator di sisi ISP. PPPoE biasa
digunakan oleh ISP untuk mengontrol koneksi xDSL, cable modem atau
bisa juga di Ethernetcable.Keunikan dari PPPoE ini adalah menggunakan
standard yang berbeda pada protocol PPP yaitu menggunakan metode
transport ethernet. dan PPPoE Support RADIUS authentication.

kali ini saya akan memberitau bagaimana cara mengkonfigurasikan

PPPoE.

Topology:
Tunnel harus ada salh ssatu router di jadikan INTERNET lalu bagi mana
mengkonfigurasikan
INTRNET :
Konfiguradi kedua di
INTERNET:

konfigurasi 1 Router server :

konfigurasi 1 Router client :

saya memberitahu bagaimana cara mengetahui ip public /addres di

router-1 dan router-2.caranya ..... (ip dhcp-client print) sperti ini.

konfigurasi 2 Router server :

konfigurasi 2 Router client :

jangan sampai lupa masukan ip address ether2

konfigurasi 3 Router server :

konfigurasi 3 Router
client :

setelah itu baru di routing static route.

konfigurasi 4 Router server :

konfigurasi 4 Router client :

dan untuk PENGECHEKAN :

1. Di ROUTER SERVER :
#ppp active print
#ip address print
#ip route print
2. Di ROUTER CLIENT :
#interface print
#ip address print
3. Di PC
#ping
#trace
Router-server:
Router-client:

ping antar
PC :

trace route
PC=

Selesai…
Lab 29.Tunnel PPPoE-Client Os
 Lab 30.tunnel L2TP (Layer 2 Tunneling Protocol)

Oke lab kali ini saya membahas tentang L2TP.L2TP merupakan

pengembangan dari PPTP ditambah L2F. Network security Protocol dan
enkripsi yang digunakan untuk autentikasi sama dengan PPTP. Akan
tetapi untuk melakukan komunikasi, L2TP menggunakan UDP port 1701.
Biasanya untuk keamaanan yang lebih baik, L2TP dikombinasikan
dengan IPSec, menjadi L2TP/IPSec.

Contohnya untuk Operating system Windows, secara default OS

Windows menggunakan L2TP/IPSec. Akan tetapi, konsekuensinya tentu
saja konfigurasi yang harus dilakukan tidak se-simple PPTP. Sisi client
pun harus sudah support IPSec ketika menerapkan L2TP/IPSec. Dari segi
enkripsi, tentu enkripsi pada L2TP/IPSec memiliki tingkat sekuritas lebih
tinggi daripada PPTP yg menggunakan MPPE. Traffick yang melewati
tunnel L2TP akan mengalami overhead ± 12%

kali ini saya memberitau bagaimana cara mengkonfigurasikan L2TP.

Topology:
Tunnel harus ada salh ssatu router di jadikan INTERNET lalu bagi mana
mengkonfigurasikan
INTRNET :
Konfiguradi kedua di
INTERNET:

konfigurasi 1 Router server :

konfigurasi 1 Router client :

saya memberitahu bagaimana cara mengetahui ip public /addres di

router-1 dan router-2.caranya ..... (ip dhcp-client print) sperti ini.

konfigurasi 2 Router server :

konfigurasi 2 Router-client:

jangan sampai lupa memasukan IP address ether2.

konfigurasi 3 Router-server:

konfigurasi 3
Router-client:

setelah itu baru di routing static route=

konfigurasi 4 Router-server:

konfigurasi 4 Router-client:

Dan cara PENGECHEKAN :

1. Di ROUTER SERVER :
#ppp active print
#ip address print
#ip route print

2. Di ROUTER CLIENT :
#interface print
#ip address print

3. Di PC
#ping
#trace
Router-server:
Router-client:

ping antar
PC :
trace route
PC=

Selesai…
