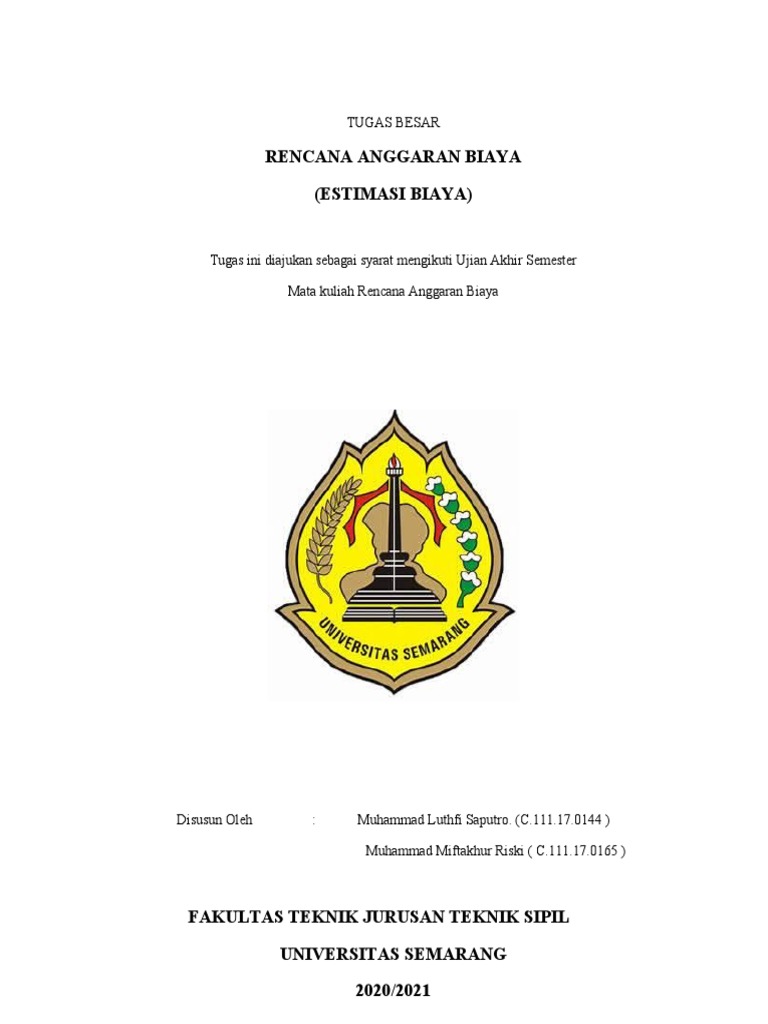

(ESTIMASI BIAYA)
UNIVERSITAS SEMARANG
2020/2021
TUGAS
RENCANA ANGGARAN BIAYA
(ESTIMASI BIAYA)
I. Cara Pengadaan Barang
…………………………
PERHITUNGAN VOLUME
I. PEKERJAAN PERSIAPAN
A. Pembersihan Lapangan
B. Direksi Keet
a+b 1.2+1.75 2
Luas = x t= x 1.8=2,655 m
2 2
Volume = Luas x lebar pondasi x jumlah pondasi
= 2,655 x 1,2 x 28 = 89,208 m3
b. Pondasi Batu Kali
a+b 0.9+1.3
Luas = x t= x 1=1,1 m2
2 2
Volume = Luas x panjang pondasi
= 1,1 x 160 = 176 m3
B. Urugan Tanah
= volume total galian tanah pondasi x 1/3
= 270 x 1/3
= 89,91 m3 = 90 m3
C. Urugan Pasir
a. Pondasi Foot Plat (1,2m x 1,2m) 28 buah
Urugan pasir
a+b 1,2+1,23 2
Luas = x t= x 0,1=0,122 m
2 2
Volume urugan pasir = Luas x lebar x
Jumlah pondasi
= 0,122 x 1,2 x 28 = 4,09
m3
Denah Kolom Lt 2
Lantai Dak
Type K2 15/15 (6 buah)
d. Balok
Denah Balok Lt. 2
Detail Balok
Lantai 2
1. Balok tipe B1 35/20
Panjang = (15 x 4) + (5,1 x 8) + (3,45 x 4) + 6,9 + 2.3 = 123,8 m
Volume = p x l x t
= 123,8 x 0,20 x 0,35
= 8,666 m3
Lantai Dak
1. Balok tipe B1 35/20
Panjang = (14,8 x 4) + (8,1 x 4) + 5,4 + 1.7 + 2.5 = 101,2 m
Volume = p x l x t
= 101,2 x 0,20 x 0,35
= 7,084 m3
e. Plat Lantai
Denah Plat Lantai 2 dan Plat Lantai 3
Lantai 2
Panjang Plat Lantai = 20 m
Lebar Plat Lantai = 5,5 m
Luas Plat + Luas Void + Luas Tangga = ( 16 x 5,5 ) + (8 x 5,5 ) + (4 x
4) + ( 2 x 4 )
88 + 44 + 16 + 8
= 156 m2
Tebal Pelat Lantai = 12 cm = 0,12 m
Vol Plat Lantai 2 = luas x t
= 156 x 0,12
= 18,72 m3
Lantai 3
Panjang Plat Lantai = 16 m
Lebar Plat Lantai = 5,5 m
Luas Plat + Luas Tangga = ( 16 x 5,5 ) + ( 8 x 5,5 ) + ( 2 x 4 )
= 140 m2
Tebal Pelat Lantai = 12 cm = 0,12 m
Vol Plat Lantai 3 = luas x t
= 140 x 0,12
= 16,8 m3
Lantai Dak 1
Panjang Plat Lantai = 3 m
Lebar Plat Lantai =9m
Tebal Pelat Lantai = 10 cm = 0,1 m
Vol Plat Lantai 3 =pxlxt
= 3 x 9 x 0,1
= 2,7 m3
Lantai Dak 2
Panjang Plat Lantai = 2,15 m
Lebar Plat Lantai = 5,9 m
Tebal Pelat Lantai = 10 cm = 0,1 m
Vol Plat Lantai 3 =pxlxt
= 2,15 x 5,9 x 0,1
= 1,268 m3
f. Tangga
Tangga
Tebal Plat Tangga = 0,2 m
Optrade (Tegak) = 0,18 m
Antrade (Datar) = 0,3 m
Jumlah Anak Tangga = 36 buah ( Lt. 1 18 + Lt. 2 18 = 36 )
Panjang Bordes = 1,85 m
Lebar Bordes = 0,9 m
Tebal Plat Bordes = 0,2 m
Panjang anak tangga = 2,55 m
Lebar anak tangga = 0,925 m
Tinggi Railing Tangga =1m
Luas I =(2xpxt)+(2xlxt)
= ( 2 x 0,3 x 1,45 ) + ( 2 x 0,4 x 1,45 )
= 2,03 m2
b. Sloof
Sloof S ukuran ( 20 x 40 )
Panjang keseluruhan = 110 m’
Luas = Panjang x Tinggi x Jumlah
= ( 110 x 0,4) x 2
= 88 m2
c. Kolom
Kolom tipe K1 Lantai 1 s/d Lantai 3
Luas = (( S x T ) x 2) + (( S x T) x 2) x jumlah
kolom
= (( 0,3 x 3,15 ) x 2) + (( 0,4 x 3,15 ) x 2) x 66
= 291,06 m2
d. Balok
Balok tipe B1 Lantai 2 s/d Lantai Dak
Panjang balok :
14,4 m x 9
16,125 m x 3
7,8 m x 12
2,6 m x 9
6. Plat
3. Plesteran lt 1
Dinding bata 1:4 = 2 x pasangan dinding bata 1:4
= 2 x 429,49
= 858,98 M²
Dinding bata 1:2 = 2 x pasangan dinding 1:2
= 2 x 45,792
= 91,584 M²
tangga 1:4 = 2 x tangga
= 2 x 0,39
= 0,78 M²
4. Plesteran lt 2
Dinding bata 1:4 = 2 x pasangan dinding bata 1:4
= 2 x 429,49
= 858,98 M²
Dinding bata 1:2 = 2 x pasangan dinding 1:2
= 2 x 45,792
= 91,584 M²
5. Acian
Acian dinding lt. 1 & 2 = Plesteran
= 1901,908 M²
II. PEKERJAAN KAYU
Kusen pintu P1 = 2 x (2,05 x 0,12 x 0,05) + (0,8 x 0,12 x
0,05) x 12
= 0,35 M³
Daun Pintu P1 = Panjang x Lebar x 12
= 2,01 x 0,82 x 12
= 19,77 M²
Kusen pintu P2 = 2 x (2,05 x 0,12 x 0,05) + (0,58 x 0,12
x 0,05) x 4
= 0,112 M³
Daun Pintu P2 = Panjang x Lebar x 4
= 2,01 x 0,6 x 4
= 4,824 M²
Kusen Jendela J1 = 2 x (1,6 x 0,12 x 0,05) + 2 x (0,6 x 0,12
x 0,05) x12
= 0,316 M³
Daun Jendela J1 = Panjang x lebar x 12
= 1,52 x 0,62 x 12
= 11,308 M²
Kaca Jendela J1 = Panjang x lebar
= 1,34 x 0,42
= 0,562 M²
Boupen = 2 x (0,3 x 0,12 x 0,05) + 2 x (0,6 x 0,12
x 0,05) x 4
= 0,032 M³
Kaca boupen = Panjang x lebar
= 0,6 x 0,15
= 0,09 M²
Angin-angin = 2 x (0,3 x 0,12 x 0,05) + 2 x (0,1 x 0,12
x 0,05) x 24
= 0,032 M³
Jadi, jumlah total volume kayu :
Kusen pintu P1, jendela J1, angin-angin & boupen
= 0,35 + 0,316 + 0,032 + 0,032
= 0,73 M³
Total
Panjang Total BERAT/
Type Nama Jarak Antar Panjang Potongan Perhitungan Jumlah Perhitungan Berat Tulangan
Gambar Pemotongan Tulangan Diameter Total Jumlah m'
Penulangan Tabel Tulangan Panjang Tulangan Potonga Berat Total Terpakai
n
a b c d a b c d
1 (mm) (mm) (m) (m) (m) (m) (m) (Pcs) (Pcs) (Kg/m') (Kg)
13 D13-150 0.15 0.95 3.a + 2.b 2.35 12 20 1.0414 a x b x c x d 587.36
b
Pondasi a a
Pf1
Footplat
Sub Total 587.36 Kg
13 8 D13 0.07 8.19 2.a+b 8.32 8 20 1.04 axbxcxd 1385.51
b a
Pedestal
Pd1 a
20x20 cm
a.
