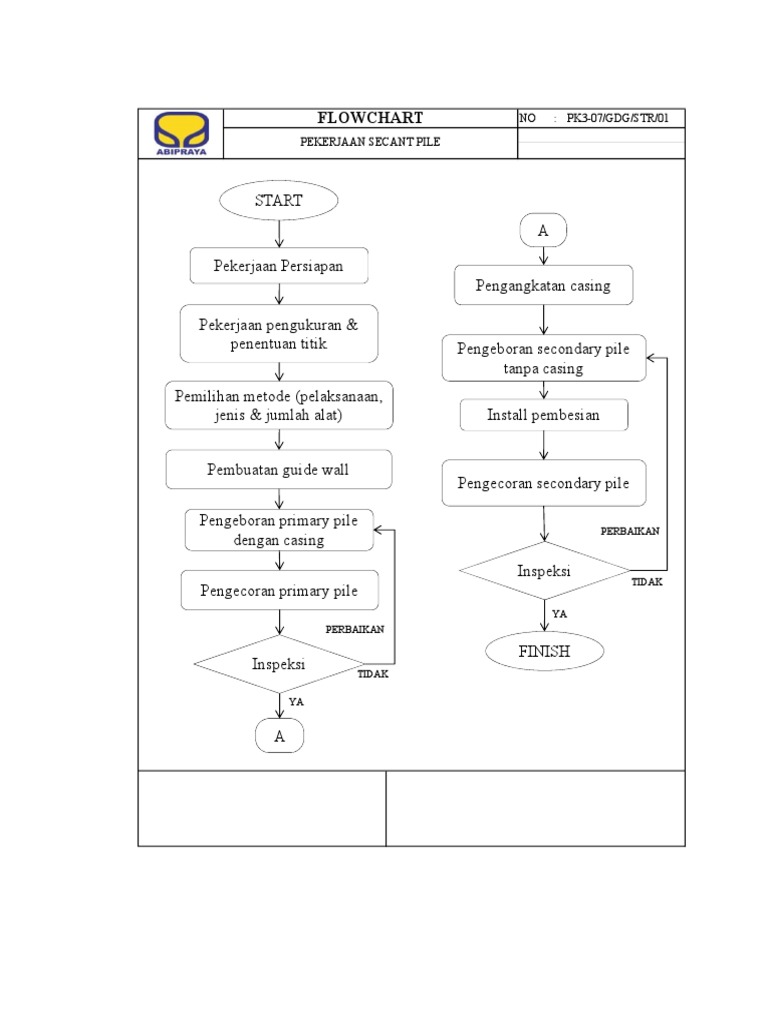

FLOWCHART NO : PK3-07/GDG/STR/01

PEKERJAAN SECANT PILE

START
A

Pekerjaan Persiapan
Pengangkatan casing

Pekerjaan pengukuran &

penentuan titik Pengeboran secondary pile
tanpa casing
Pemilihan metode (pelaksanaan,
jenis & jumlah alat) Install pembesian

Pembuatan guide wall

Pengecoran secondary pile

Pengeboran primary pile

PERBAIKAN
dengan casing
Inspeksi
TIDAK
Pengecoran primary pile
YA
PERBAIKAN

FINISH
Inspeksi TIDAK

YA

A
 PETUNJUK KERJA NO : PK3-07/GDG/STR/01 PEMRAKARSA : QHSE DEPARTMENT
DIPERIKSA OLEH :
PEKERJAAN SECANT PILE
DISETUJUI OLEH :
SKETCH KETERANGAN
Gambar 1 :
Pekerjaan persiapan
Gambar 2 :
Pekerjaan marking dan penitikan

(Gambar 1) (Gambar 2)

Gambar 3 :
Pekerjaan pengeboran

Gambar 4 :
Pemasangan bekisting (casing) & tulangan
besi

(Gambar 3) (Gambar 4)

Gambar 5 :
Pekerjaan pengecoran

Gambar 6 :
Pipa tremie dan casing dicabut

(Gambar 5) (Gambar 6)

Gambar 7 :
Pekerjaan diatas dilakukan berulang, dengan
metode secondary pile

Gambar 8 :
Pengecekan hasil pekerjaan

(Gambar 7) (Gambar 8)
Gambar 8 :
Inspeksi & pembuangan lumpur / tanah sisa
pengeboran

(Gambar 9)

Kebutuhan Material : Kebutuhan Alat :

1. Besi beton 1. Crawler crane
2. Beton ready mix 2. Bore pile machine
3. Casing baja 3. Sling baja
4. Alat pengelasan
5. Theodolite
6. Concrete mixer
7. Tremie
 PETUNJUK KERJA NO : PK3-07/GDG/STR/01 PEMRAKARSA : QHSE DEPARTMENT
DIPERIKSA OLEH :
PEKERJAAN SECANT PILE
DISETUJUI OLEH :
SKETCH KETERANGAN
Gambar 1 :
Pekerjaan persiapan
Gambar 2 :
Pekerjaan marking dan penitikan

(Gambar 1) (Gambar 2)

Gambar 3 :
Pekerjaan pengeboran

Gambar 4 :
Pemasangan bekisting (casing) & tulangan
besi

(Gambar 3) (Gambar 4)

Gambar 5 :
Pekerjaan pengecoran

Gambar 6 :
Pipa tremie dan casing dicabut

(Gambar 5) (Gambar 6)

Gambar 7 :
Pekerjaan diatas dilakukan berulang, dengan
metode secondary pile

Gambar 8 :
Pengecekan hasil pekerjaan

(Gambar 7) (Gambar 8)
Gambar 8 :
Inspeksi & pembuangan lumpur / tanah sisa
pengeboran

(Gambar 9)
 CHECK LIST PEKERJAAN SECANT PILE

Lokasi :
Acuan Gambar No. : ..... (terlampir)
Tanggal :

No Uraian Parameter Mutu Kesesuaian PIC

a. Lokasi pekerjaan sudah bersih & rata

b. Ketersediaan alat dan material

1 Pekerjaan persiapan & marking
c.Kelayakan alat & Operator (SILO &
SIO)

d.Titik marking sesuai dengan desain

Kesesuaian spesifikasi serta jarak antar besi dan

2 Pengecekan besi beton
spiral terhadap desain

4 Posisi mata auger Posisi mata auger harus tegak lurus

5 Pekerjaan Pre boring Cek posisi maksimum ketika pekerjaan pre boring

6 Pemasangan casing Lurus dan tegak

Pelaksana /
QC
7 Posisi tulangan besi Lurus dan tegak

pastikan posisi ujung tremi tetap tertanam dalam

8 Posisi tremi
beton ± 2m

a. Kepadatan pengecoran beton

9 Pekerjaan pengecoran
b.Test slump

10 Pelepasan casing Casing tidak merusak hasil cor

QHSE
Mitigasi :
1. Area kerja alat berat steril dari pekerja
Potensi bahaya :
2. Menggunkana platform dan safety line
1. Terkena material
11
2. Terjatuh ke lubang galian
Menggunakan APD
a. Rompi, helm, sarung tangan, sepatu safety

*Kolom Kesesuaian diisi dengan "OK" dan "NOT OK"

*Pelaksana / QC: tulis nama yang bertanggung jawab
