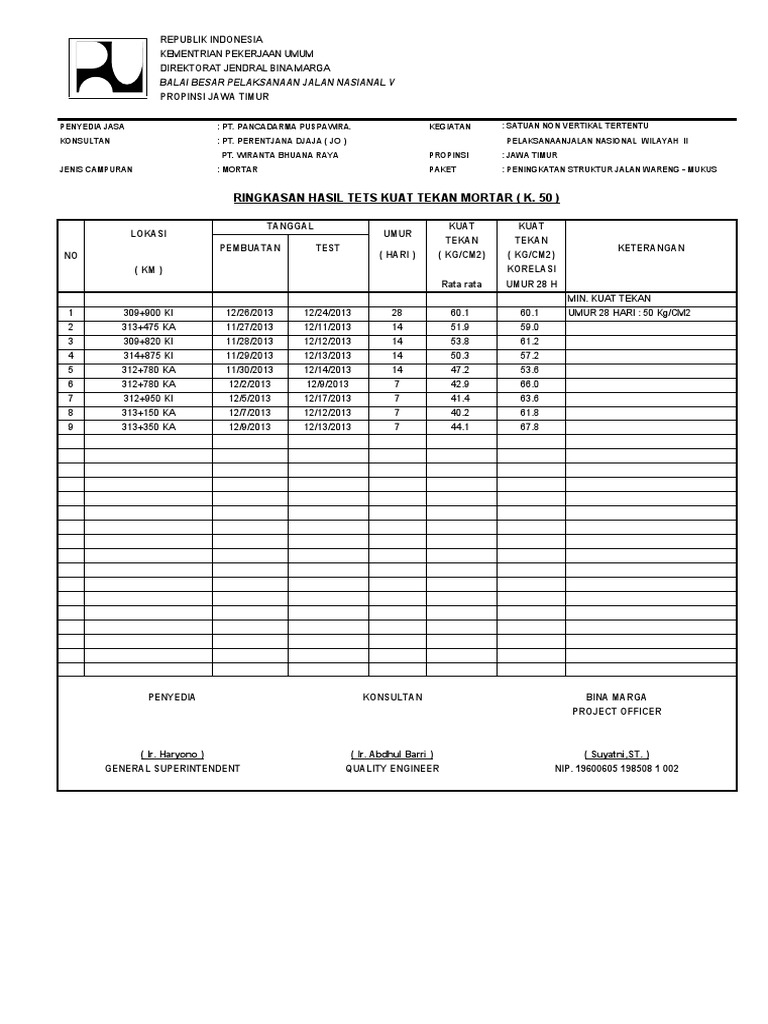

REPUBLIK INDONESIA

KEMENTRIAN PEKERJAAN UMUM

DIREKTORAT JENDRAL BINA MARGA
BALAI BESAR PELAKSANAAN JALAN NASIANAL V
PROPINSI JAWA TIMUR

PENYEDIA JASA : PT. PANCADARMA PUSPAWIRA. KEGIATAN : SATUAN NON VERTIKAL TERTENTU
KONSULTAN : PT. PERENTJANA DJAJA ( JO ) PELAKSANAANJALAN NASIONAL WILAYAH II
PT. WIRANTA BHUANA RAYA PROPINSI : JAWA TIMUR
JENIS CAMPURAN : MORTAR PAKET : PENINGKATAN STRUKTUR JALAN WARENG - MUKUS

RINGKASAN HASIL TETS KUAT TEKAN MORTAR ( K. 50 )

TANGGAL KUAT KUAT

LOKASI UMUR
TEKAN TEKAN
PEMBUATAN TEST KETERANGAN
NO ( HARI ) ( KG/CM2) ( KG/CM2)
( KM ) KORELASI
Rata rata UMUR 28 H
MIN. KUAT TEKAN
1 309+900 KI 12/26/2013 12/24/2013 28 60.1 60.1 UMUR 28 HARI : 50 Kg/CM2
2 313+475 KA 11/27/2013 12/11/2013 14 51.9 59.0
3 309+820 KI 11/28/2013 12/12/2013 14 53.8 61.2
4 314+875 KI 11/29/2013 12/13/2013 14 50.3 57.2
5 312+780 KA 11/30/2013 12/14/2013 14 47.2 53.6
6 312+780 KA 12/2/2013 12/9/2013 7 42.9 66.0
7 312+950 KI 12/5/2013 12/17/2013 7 41.4 63.6
8 313+150 KA 12/7/2013 12/12/2013 7 40.2 61.8
9 313+350 KA 12/9/2013 12/13/2013 7 44.1 67.8

PENYEDIA KONSULTAN BINA MARGA

PROJECT OFFICER

( Ir. Haryono ) ( Ir. Abdhul Barri ) ( Suyatni,ST. )

GENERAL SUPERINTENDENT QUALITY ENGINEER NIP. 19600605 198508 1 002
` REPUBLIK INDONESIA
KEMENTRIAN PEKERJAAN UMUM
DIREKTORAT JENDRAL BINA MARGA
BALAI BESAR PELAKSANAAN JALAN NASIONAL V
PROPINSI JAWA TIMUR

SATUAN NON VERTIKAL TERTENTU

PELAKSANAAN JALAN NASIONAL WILAYAH II
PROPINSI JAWA TIMUR
PEJABAT PEMBUAT KOMITMEN
WILAYAH GLONGONG - PACITAN - HADIWARNO - BTS.KABUPATEN TRENGGALEK

JOB MIX FORMULA

MORTAR

BULAN AGUSTUS 2013

PAKET :
PENINGKATAN STRUKTUR JALAN
WARENG - MUKUS

TAHUN 2013

PENYEDIA : KONSULTAN :

PT. PANCADARMA PUSPAWIRA PT. WIRANTA BHUANA RAYA

PENYEDIA : CV.DEWI BARAJA KEGIATAN : SATUAN KERJA PELAKSANAAN JALAN NASIONAL WILAYAH I

KONSULTAN : PT. GARIS PUTIH SEJAJAR KSO PT. MOJOPAHIT AGUNG PROVINSI : JAWA TIMUR

AGUNG KONSULTAN DAN PT. ADHIMASCIPTA DWIPANTARA PAKET : PENANGANAN LONGSORAN DURENAN - PRIGI

MIX DESIGN MORTAR

MATERIAL
1. PASIR : EX.KALI BRANTAS NGANTRU TULUNGAGUNG
2. CEMENT : EX. GRESIK
3. AIR : SETEMPAT

KOMPOSISI CAMPURAN
Perbandingan Campuran Cement dan Pasir 1 : 4
Perbandingan Campuran berdasarkan pada Volume 1 Zak Cement ( @. 40 Kg )
CEMENT ( @. 40 Kg ) : 1 Zak 0.032 m³
PASIR : 4 Kotak 0.128 m³
AIR : 28 Liter 28 Liter

Kuat Tekan umur 7 hari : 46.5 Kg/m² Spec min 50 Kg/m²

Estimasi Kuat Tekan umur 28 hari : 71.6 Kg/m² 50 Kg/m²

Perbandingan Campuran Cement dan Pasir 1 : 5

Perbandingan Campuran berdasarkan pada Volume 1 Zak Cement ( @. 40 Kg )
CEMENT ( @. 40 Kg ) : 1 Zak 0.032 m³
PASIR : 5 Kotak 0.16 m³
AIR : 28 Liter 28 Liter

Kuat Tekan umur 7 hari : 42.1 Kg/m²

Kuat tekan Estimasi umur 28 Hri : 64.8 Kg/m² Spec min 50kg/cm2
Ukuran kotak Pasir : Terlampir

Perbandingan Campuran dilapangan disarankan menggunakan campuran 1 : 5

1 sak semen dan 5 bagian pasir
Hasil uji kuat tekan dan ukuran kotak untuk pasir terlampir

BINA MARGA KONSULTAN SUPERVISI PENYEDIA JASA

PROJECT OFFICER PT. GARIS PUTIH SEJAJAR KSO PT. MOJOPAHIT AGUNG CV.DEWI BARAJA
KONSULTAN DAN PT. ADHIMASCIPTA DWIPANTARA

( BINTORO ) ( SUGIHTO RAHIM. ST ) ( MUHAFID )

NIP. 19750518 20091 11001 QUALITY ENGINEER Pelaksana
 TEST KUAT TEKAN MORTAR K. 50
PENYEDIA JASA : CV.DEWI .BARAJA KEGIATAN : SATUAN KERJA PELAKSANAAN JALAN NASIONAL WILAYAH I

KONSULTAN : PT. GARIS PUTIH SEJAJAR (KSO) PROVINSI : JAWA TIMUR

PAKET : PNANGANAN LONGSORAN RUAS DURENAN - PRIGI

NO PERBANDINGAN TANGGAL UMUR TANGGAL UKURAN LUAS BERAT PEMBACAAN BEBAN KUAT KORELASI
CONTOH CAMPURAN PEMBUATAN TEST KUBUS PENAMPANG KUBUS DIAL MAX TEKAN UMUR KETERANGAN
HANCUR 28 Hari
cemen pasir
( hari ) ( cm ) ( cm2 ) ( gram ) ( Kg ) ( Kg/cm2 ) ( Kg/cm2 )

1 11/9/2021 7 11/16/2021 5x5x5 25 290.0 82 1207.5 48.3 74.3

1 4
2 11/9/2021 7 11/16/2021 5x5x5 25 285.0 76 1119.1 44.8 68.9

46.5 71.6

3 11/9/2021 7 11/16/2021 5x5x5 25 310 68 1001.3 40.1 61.6

1 5
4 11/9/2021 7 11/16/2021 5x5x5 25 315 75 1104.4 44.2 68.0

42.1 64.8

0.0

BINA MARGA KONSULTAN SUPERVISI PENYEDIA JASA

Pengawas Lapangan PT.GARIS PUTIH SEJJAR (KSO) CV. BARAJA

BINTORO SUGIHTO RAHIM,ST. MUHFID

NIP. 19750518 20091 11001 QUQLIY ENGINEER PELAKSANA
PENYEDIA : CV.DEWI BARAJA KEGIATAN : SATUAN KERJA PELAKSANAAN JALAN NASIONAL WILAYAH II

KONSULTAN : PT. GARIS PUTIH SEJAJAR KSO PT. MO PROVINSI : JAWA TIMUR
KONSULTAN DAN PT. ADHIMASCIPTA PAKET PENANGANAN LONGSORAN DURENAN PRIGI

UNTUK UKURAN KOTAK PASIR DENGAN BERAT CEMEN 50 KG PER ZAK

Volume 1 zak cemen ( 50 kg )

Berat isi cemen = 1.25
50/1.25 = 0.04 m³

Tinggi papan = 20 cm = 0.20 m 0.2

Lebar papan = 30 cm = 0.30 m 0.3
Panjang atas = 60 cm = 0.60 m 0.47
Panjang bawah = 74 cm = 0.74 m 0.6

0.0321

Cek volume :
V= 0.60 + 0.74 x 0.2 x 0.3
V= 0.04 m³

60 cm

30 cm

20 cm

74 cm

BINA MARGA KONSULTAN SUPERVISI PENYEDIA JASA

Pengawas Lapangan PT. GARIS PUTIH SEJAJAR KSO PT. MOJOPAHIT AGUNG CV.DEWI BARAJA
KONSULTAN DAN PT. ADHIMASCIPTA DWIPANTARA

BINTORO RISKY PRATAMA, ST MUHAFID

NIP. 19750518 20091 11001 LAB TACHNICIAN Pelaksana
 BERAT ISI MATERIAL
PENYEDIA JASA :CV. DEWI BARAJA KEGIATAN : SATUAN KERJA PELAKSANAAN JALAN NASIONAL WILAYAH II

KONSULTAN : PT. GARIS PUTIH SEJAJAR KSO PT. MOJOPAHIT PROVINSI : JAWA TIMUR

AGUNG KONSULTAN DAN PT. ADHIMASCIPTA DWIPANTARA PAKET : PENANGANAN LONGSORAN DURENAN - PRIGI

JENIS CAMPURAN : CEMEN

TANGGAL : 09/11/2021

No Test 1 2 3 4 5 6
Berat Material + Mould G 4028 4063

Berat Mould T 2812 2812

Volume Mould V 986.6 986.6

Berat Material (G-t) 1216 1251

Berat isi material (G-t)/v 1.233 1.268

Rata rata 1.250

BINA MARGA KONSULTAN SUPERVISI PENYEDIA JASA

PENGAWAS LAPANGAN PT. GARIS PUTIH SEJAJAR KSO PT. MOJOPAHIT CV. BARAJA
AGUNG KONSULTAN DAN PT. ADHIMASCIPTA
DWIPANTARA

BINTORO SUGIHTO RAHIM,ST. MUHFID

NIP 1975 0518 20091 11000 QUALITY ENGINEER PELAKSANA
PENYEDIA : CV. DEWI BARAJA KEGIATAN : SATUAN KERJA PELAKSANAAN JALAN NASIONAL WILAYAH II

KONSULTAN : PT. GARIS PUTIH SEJAJAR KSO PT. MOJOPAHIT PROVINSI : JAWA TIMUR

KONSULTAN : AGUNG KONSULTAN DAN PT. ADHIMASCIPTA DWIPANTARA PAKET : PENANGANAN LONGSORAN DURENAN - PRIGI

MIX DESIGN MORTAR

1 CEMEN : GRESIK
2 AIR CEMEN : 0.7
3 PASIR : Ex. Kali Brantas Ngantru Tulungagung
4 KUAT TEKAN : 50 Kg/cm2

I. PERBANDINGAN CAMPURAN MORTAR 1:4

A. Perbandingan campuran terhadap volume 4 kubus

Volume 4 kubus ukuran 5 x 5 x 5 cm = 125 cm3 : 500 cm3

1 X 1.25 4 X 1.421
:
3.15 2.571

0.3968 : 2.2108 2.6076 2.6076

B. Campuran Terhadap Volume 4 kubus

- Cemen : 0.3968 x 500 x 3.15

2.608 x 1.25

: 191.7 cm3

- Pasir : 2.2108 x 500 x 2.571

2,608 x 1.419

: 767.0 cm3

- Total Campuran : 958.7 cm3

C. Koreksi volume bahan untuk 4 kubus terhadap Air cemen

958.7
- Cemen :
1+4+0.7

: 168.2 cm3

- Pasir : 168,2 x 4

: 672.8 cm3

- Air : 168,2 x 0.7

: 117.7 cc
 D. Percobaan campuran di laboratorium

- Cemen : 168 x 1.25

: 210.2 gram

- Pasir : 672,1 x 1.421

: 956.0 gram

- Air : 147.2 cc

E. Hasil pengujian terlampir

BINA MARGA KONSULTAN SUPERVISI PENYEDIA JASA

PT. GARIS PUTIH SEJAJAR
PENGAWAS LAPANGAN CV. BARAJA
KSO PT. MOJOPAHIT AGUNG
KONSULTAN DAN PT.
ADHIMASCIPTA DWIPANTARA

BINTORO SUGIHTO RAHIM,ST. MUHFID

NIP 1975 0518 20091 11001 QUALITY ENGINEER PELAKSANA
PENYEDIA JASA : CV.BARAJA KEGIATAN : SATUAN KERJA PELAKSANAAN JALAN NASIONAL WILAYAH II

KONSULTAN : PT. GARIS PUTIH SEJAJAR KSO PT. MOJOPAHIT AGUNG PROVINSI : JAWA TIMUR

AGUNG KONSULTAN DAN PT. ADHIMASCIPTA DWIPANTARA PAKET : PENANGANAN LONGSORAN DURENAN - PRIGI

JENIS MATERIAL : PASIR

TANGGAL : 09/11/2022

BERAT ISI MATERIAL

No Test 1 2 3 4 5 6

Berat Material + Mould G 6087 6102 6155 6019 - -

Berat Mould T 4213 4213 4213 4213 - -

Volume Mould V 1321.3 1321.3 1321.3 1321.3 - -

Berat Material (G-t) 1874 1889 1942 1806 - -

Berat isi material (G-t)/v 1.418 1.430 1.470 1.367 - -

Rata rata 1.421

BINA MARGA KONSULTAN SUPERVISI PENYEDIA JASA

PENGAWAS LAPANGAN CV. BARAJA
PT. GARIS PUTIH SEJAJAR KSO PT. MOJOPAHIT AGUNG
KONSULTAN DAN PT. ADHIMASCIPTA DWIPANTARA

BINTORO SUGIHTO RAHIM,ST. MUHFID

NIP. 19750518 20091 11001 QUQLITY ENGINEER PELAKSANA
PENYEDIA JASA : CV. BARAJA KEGIATAN : SATUAN KERJA PELAKSANAAN JALAN NASIONAL WILAYAH II

KONSULTAN : PT. GARIS PUTIH SEJAJAR KSO PT. MOJOPAHIT PROVINSI : JAWA TIMUR

AGUNG KONSULTAN DAN PT. ADHIMASCIPTA DWIPANTARA PAKET : PENANGANAN LONGSORAN DURENAN - PRIGI
JENIS MATERIAL : PASIR

TANGGAL : 09/11/2022

PEMERIKSAAN BERAT JENIS DAN PENYERAPAN AIR

AASTHO T-85 & T-84

Nomor Contoh B A
Berat Contoh Kering Oven ( Gram ) A 487.0

Berat Contoh + Air Sampai Batas Kalibrasi ( Gram ) B 672.2

Berat Contoh + Botol + Air Sampai Batas Kalibrasi ( Gram ) C 982.8

Berat Jenis Bulk ( Atas Dasar Kering Oven ) A 2.571

( Gram/cc )
B + 500 - C Rata Rata

Berat Jenis Bulk ( Atas Dasar Kering Permukaan ) 500 2.640

( Gram/cc )
B + 500 - C Rata Rata

Berat Jenis Semu A 2.761

( Gram/cc )
(B+A-C) Rata Rata

Penyerapan Air ( 500 - A ) X100 2.669

(%)
A Rata Rata

BINA MARGA KONSULTAN SUPERVISI PENYEDIA JASA

PENGAWAS LAPANGAN PT. GARIS PUTIH SEJAJAR KSO PT. CV. BARAJA
MOJOPAHIT AGUNG KONSULTAN DAN PT.
ADHIMASCIPTA DWIPANTARA

BINTORO SUGIHTO RAHIM,ST. MUHFID

NIP 1975 0518 20091 11001 QUQLITY ENGINEEER PELAKSANA
PENYEDIA JASA : CV.DEWI BARAJA KEGIATAN : SATUAN KERJA PELAKSANAAN JALAN NASIONAL WILAYAH II

KONSULTAN : PT. GARIS PUTIH SEJAJAR KSO PT. MOJOPAHIT AGUNG PROVINSI : JAWA TIMUR

KONSULTAN DAN PT. ADHIMASCIPTA DWIPANTARA PAKET LONGSORAN RUAS DURENAN PRIGI

JENIS MATERIAL : PASIR

TANGGAL : 01/03/2022

PEMERIKSAAN SAND EQUIVALENT

AASTHO T-176 - 73

Nomor Contoh 1 2 3 Ket

Waktu rendam Mulai A 10:02 10:05

( 10 + 1 menit ) Selesai B 10:12 10:15

Waktu Pengendapan Mulai C 10:14 10:18

( 20 + 1 menit ) Selesai D 10:34 10:38

Pembacaan Skala Lumpur E 5.6 5.9

Pembacaan Skala Pasir F 4.3 4.4

F x
SE = 100% 76.8 74.6
E
SE rata rata = 75.7 %

BINA MARGA KONSULTAN SUPERVISI PENYEDIA JASA

PENGAWAS LAPANGAN DV.DEWI BARAJA
PT. GARIS PUTIH SEJAJAR KSO PT. MOJOPAHIT AGUNG
KONSULTAN DAN PT. ADHIMASCIPTA DWIPANTARA

BINTORO SUGIH PRAJOGO, ST MUHFID

NIP 1975 0518 20091 11001 LAB TACHNICIAN PELAKSANA
`

PENYEDIA JASA : CV.DEWI BARAJA KEGIATAN : SATUAN KERJA PELAKSANAAN JALAN NASIONAL WILAYAH II

KONSULTAN : PT. GARIS PUTIH SEJAJAR KSO PT. MOJOPAHIT AGUNG PROVINSI : JAWA TIMUR

KONSULTAN DAN PT. ADHIMASCIPTA DWIPANTARA PAKET : PNANGANAN LONGSORAN DURENAN - PRIGI

JENIS MATERIAL : PASIR

TANGGAL : 09/11/2022

ANALISA PEMBAGIAN BUTIRAN

( SNI. 03 - 1968 - 1990 )

Ukuran Berat KUMULATIF Ukuran Berat KUMULATIF

Saringan Tertahan Berat % % Saringan Tertahan Berat % %
Masing2 Tertahan Tertahan Lolos Masing2 Tertahan Tertahan Lolos
Rata rata
Saringan Saringan
ASTM mm ASTM mm
( Gram ) ( Gram ) ( Gram ) ( Gram )

3/4" 19 0 0 100 100.00 3/4" 19 0.0 0 100

1/2" 12.7 0 0.00 100.00 100.00 1/2" 12.7 0.0 0.00 100.00

3/8" 9.5 0 0.00 100.00 100.00 3/8" 9.5 0.0 0.00 100.00

#4 4.76 0 0.00 100.00 100.00 #4 4.76 0.0 0.00 100.00

#8 2.38 0 0.00 100.00 100.00 #8 2.38 0.0 0.00 100.00

# 16 1.19 219.8 26.64 73.36 71.89 # 16 1.19 185.0 29.57 70.43

# 30 0.59 421.8 51.13 48.87 44.76 # 30 0.59 371.3 59.35 40.65

# 50 0.279 566.6 68.68 31.32 30.44 # 50 0.279 440.7 70.44 29.56

#100 0.15 699.4 84.78 15.22 16.77 #100 0.15 511.0 81.68 18.32

# 200 0.074 767.9 93.08 6.92 8.29 # 200 0.074 565.2 90.35 9.65

Gradasi No : 1 Berat Pan :

Berat Total Aggregatte : 825.0 Gram Berat Total Aggregatte : 625.6 Gram

GRAFIK GRADASI PASIR

100
% LOLOS

90
80
70
60
50
40
30
20
10
0
# 200 #100 # 50 # 30 # 16 #8 #4
UK.SARINGAN

BINA MARGA KONSULTAN SUPERVISI PENYEDIA JASA

PENGAWAS LAPANGAN CV DEWI BARAJA
PT. GARIS PUTIH SEJAJAR KSO PT. MOJOPAHIT
AGUNG KONSULTAN DAN PT. ADHIMASCIPTA
DWIPANTARA

BINTORO SUGIHTO RAHIM,ST. MUHFID

NIP 1975 0518 20091 11001 QUALITY ENGINEER PLAKSANA
 BERITA ACARA
TRIAL MIX MORTAR

Pada hari ini tanggal Sembilan Bulan Nopember Tahun Dua Ribu Dua Puluh Dua Telah di
adakan Trial Mix Mortar yang dilaksanakan oleh penyedia jasa, Konsultan Pengawas dan
disaksikan oleh Bina Marga
Adapun Hasil nya sebagai berikut :

1. MATERIAL
1 CEMEN : GRESIK
2 AIR CEMEN : 0.7
3 PASIR : Ex. BLITAR
4 KUAT TEKAN : 50 Kg/cm2

2. KOMPOSISI
1 PERBANDINGAN 1 : 5
1 SEMEN
5 PASIR

Perbandingan Campuran Cement dan Pasir 1 : 5

Perbandingan Campuran berdasarkan pada Volume 1 Zak Cement ( @. 40 Kg )
CEMENT ( @. 40 Kg ) : 1 Zak 0.032 m³
PASIR : 5 Kotak 0.16 m³
AIR : 28 Liter 28 Liter

Kuat Tekan umur 7 hari : 57.8 Kg/m² Spec min 50 Kg/m²

Ukuran kotak Pasir : Terlampir

Demikian berita acara ini dibuat.

Diperiksa Oleh: Diajukan Oleh:

Konsultan Supervisi Penyedia Jasa
PT. GARIS PUTIH SEJAJAR KSO PT. MOJOPAHIT AGUNG PT. PONCOREDJO
KONSULTAN DAN PT. ADHIMASCIPTA DWIPANTARA

( SUGIHTO RAHIM, ST) (ABD ROSID)

QUALITY ENGINEER DIREKTUR

Mengetahui :
BINA MARGA
PROJECT OFFICER

( BINTORO)
NIP. 19750518 20091 11001
Volume 1 zak cemen ( 40 kg )
Berat isi cemen = 1.25
40/1.25 = 0.032 m³

Tinggi papan = 20 cm = 0.20 m

Lebar papan = 30 cm = 0.30 m
Panjang atas = 47 cm = 0.47 m
Panjang bawah = 60 cm = 0.60 m

Cek volume :
0.47 + 0.60
V= x 0.2 x 0.3
2
V= 0.032 m³
