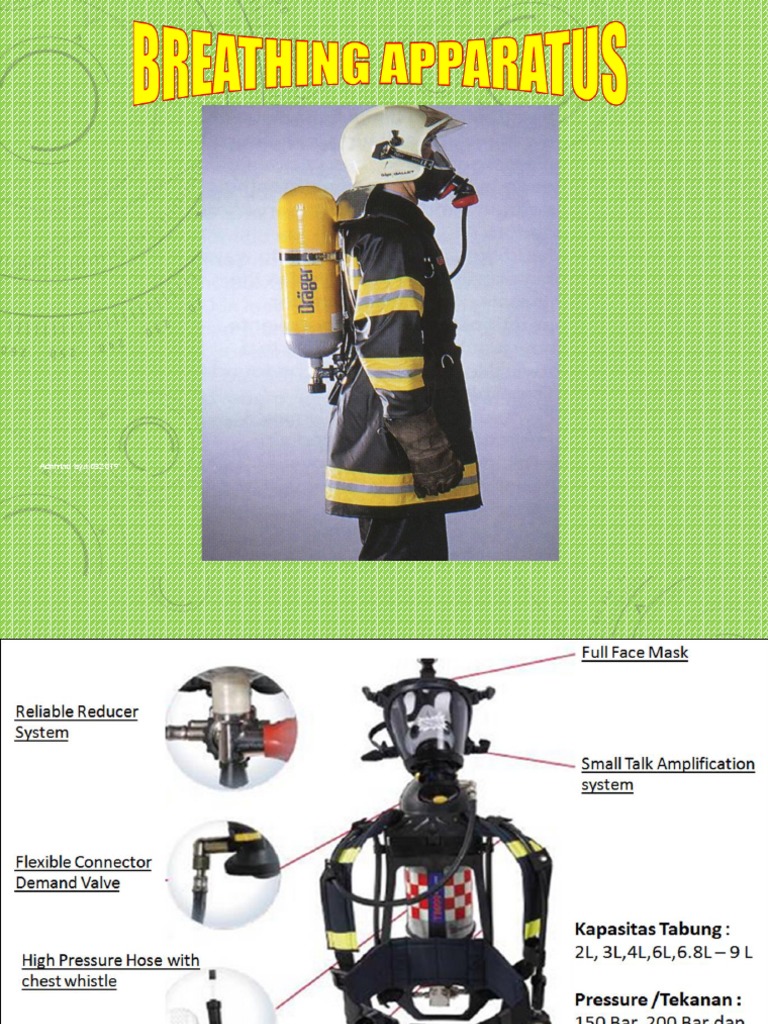

BENTUK DAN BAGIAN BAGIAN SCBA

SELF CONTAINED BREATHING APPARATUS [SCBA]
PENGERTIAN :
Adalah suatu alat pelindung pernafasan yang berdiri sendiri, berisi
udara bersih atau oksigen yang dikemas dalam tabung, yang membuat
si pemakai tidak tergantung lagi dari udara sekelilingnya untuk jangka
waktu tertentu .

Achmad Isya 032019

PERLENGKAPAN PERLINDUNGAN PERORANGAN

 UU No.1 Tahun 1970 tentang Keselamatan Kerja. Bab IX pasal 13 :

Kewajiban bila memasuki tempat kerja.
 Barang siapa akan memasuki tempat kerja,diwajibkan mentaati semua
petunjuk keselamatan kerja dan memakai alat pelindung diri yang
diwajibkan “

Achmad Isya 032019

 LATAR BELAKANG
1.Penyebab kematian tertinggi ditempat kebakaran dikarenakan
menghisap asap dan gas beracun.
2. Isi,warna,bau,dan rasa tidak dapat menjamin sebagai petunjuk dari
bermacam-macam bahaya.
3. Adanya gas CO yang tidak dapat diketahui karena tidak ada warna dan
tidak ada rasa.
4. Oleh karena itu petugas harus dilengkapi dengan SCBA.

Achmad Isya 032019

 PEMBAGIAN JENIS SCBA

1. Berdasarkan isi botol

a. Oksigen .
b. Udara bersih .
2. Berdasarkan konstruksi .
a. Berdiri sendiri .
b. Tidak berdiri sendiri .
3. Berdasarkan cara kerja.
a. Rangkaian terbuka .
b. Rangkaian tertutup .

Achmad Isya 032019

 TYPE OPEN CIRCUIT
Adalah suatu type SCBA dimana persediaan udara yang
bertekanan digunakan menurut kegiatan dari pemakainya .
TYPE CLOSED CIRCUIT
Adalah suatu type SCBA dimana pemakainya menghembusksn nafas
melalui filter kimia memindahkan CO2,kemudian bernafas kembali
dengan sisa O2 yang ada .

Achmad Isya 032019

 KOMPONEN UTAMA SCBA
• MASKER
Berfungsi untuk melindungi wajah dari terpaan panas dan menjaga
udara di dalamnya agar tetap dingin .
• HARNES BODY
Berfungsi untuk membawa SCBA dengan cara digendong.
• BOTOL
Berfungsi untuk menyimpan udara bertekanan /O2.
 RANGKAIAN MASKER

• DIAPRAGMA
Berfungsi untuk komunikasi antar pemakai
dalam jarak dekat .
• EXHALATION VALVE
Berfungsi untuk mengeluarkan udara sisa
pernafasan yang dihembuskan pemakai .
• LENSA KACA
Berfungsi untuk melindungi muka dan
menjaga udara agar tetap dingin .
• TALI MASKER
Berfungsi untuk mengencangkan masker .
Achmad Isya 032019
Achmad Isya 032019
 TEKANAN POSITIF DAN KEBUTUHAN NEGATIF
PADA MASKER

• Tekanan positif (selalu bertekanan) dalam masker untuk

mencegah udara disekitarnya masuk kedalam masker .

• Kebutuhan negatif yang ditekan dalam masker adalah

tekanan negatif selama penghisapan (kalau menghisap
dilayani, kalau tidak menghisap tidak dilayani).

Achmad Isya 032019

 RANGKAIAN BOTOL

 Katub botol Berfungsi untuk membuka dan menutup aliran udara

dari botol ke selang tekanan tinggi atau ke penurun tekanan .

 Tera tentang volume,test pressure,working pressure dan tahun

pembuatan .
Handling Of Cylinder
HANDLING OF CYLINDER
Handling Of Cylinder
REDUCER

Berfungsi untuk menurunkan

tekanan udara yang dialirkan
dari botol kira-kira sedikit
diatas tekanan atmosfer (4,7
– 10 bar).
 ALARM

Berfungsi untuk menandai (mengetahui) botol yang berisi

tekanan rendah .
 REGULATOR

Berfungsi untuk mengendalikan aliran udara ke peralatan

pernafasan yang dipakai secara otomatis.
 PERESSURE GAUGE

Berfungsi untuk menunjukkan tekanan udara/O2 yang

ada dalam botol .
Carrying plate, Waist belt, Shoulder strap,
Plate pengikat botol
PROSENTASE O2 DALAM UDARA DAN AKIBATNYA

O2 DI UDARA AKIBATNYA
• 20,9 % • Normal
• 15 % • Tidak ada akibatnya.
• 10 % • Pusing,nadi cepat,ber -
keringat,nafas pendek
• 7 % • Mulai terbius,tidak sadar.
• 5 % • Kemungkinan kecil orang bisa
hidup.
• 3-2 % • Mati dalam waktu 60 detik
 PERSYARATAN PEMAKAI SCBA

FISIK MEDIS MENTAL

 Baik  Bebas kepanikan  Cukup terlatih

 Berotot  Tidak sakit syaraf  Percaya diri dan

percaya pada alat
 Segar dan  jantung,pernafasan  Berkemampuan
bugar bekerja dengan
menguasai
lingkungan
 FULL DURATION

Adalah lamanya pemakaian SCBA mulai dipakai sampai

seluruh isinya habis
Rumus : Tekanan x Kapasitas
40
WORKING DURATION
Adalah lamanya pemakaian SCBA mulai saat dipakai sampai
alarm/bel berbunyi
Rumus : Tekanan x Isi _ 10 menit
40
 PROSEDUR PEMAKAIAN SCBA
1. Pemeriksaan visual komponen .
2. Perakitan cylinder dengan harness .
3. Tes tekanan tinggi .
4. Mengangkat, menggendong dan memakai masker .
5. Tes tekanan rendah .
 PETUNJUK PENGGUNAAN SCBA
1. Percaya pada diri sendiri .
2. Percaya pada alat pelindung yang dipakai .
3. Berjalan dengan menggeser kaki .
4. Meraba dengan menggunakan punggung tangan
5. Ingat apa yang telah dilalui .
6. Berikan tanda pada ruangan yang telah diperiksa
7. Bekerja secara berkelompok ( min 2 orang )
 DONNING & STAR-UP BA

 Tahapan-Tahapan perakitan B.A set.

 Ambil botol BA yang terisi penuh & Hardness sesuai type
BA set sebelum dirakit dengan Hardness
 Botol dipasang pada hardnessnya dengan sambungan
cepat /connector.
 Test tekanan tinggi.
 Tutup deman valve, Buka Valve regulator botol,periksa
manometer (jarum menunjukkan tekanan isi botol ). Tutup
kembali valve regulator Periksa manometer tekanan tidak
boleh turun lebih dari: 60 atm tiap 5 menit. 12 atm tiap
menit. Bila penurunan tekanan melebihi yang diatas.BA
tidak layak dipakai.
 DONNING & STAR-UP BA

 Tahapan-Tahapan perakitan B.A set.

 Setelah yakin tidak bocor buka purge valave deman

perlahan-lahan untuk membuang udara sekaligus test bunyi
suling/alaram. Amati manometer , dengarkan suling
berbunyi sesuai tekanan anatara 30 – 40 atm.

 BA set siap digunakan.

 Tahapan perakitan ini harus dilakukan setiap BA.akan

dipakai atau ketika BA mau disimpan (stand by) sebulan
sekali
TAHAPAN PEMAKAIAN BA 1

Balikkan BA pegang sayap frame harnes

 TAHAPAN PEMAKAIAN BA 2

 Angkat/ayunkan dari
atas kepala
kebelakang
 Masukkan siku
kedalam lekukkan tali
harness

Achmad Isya 032019

TAHAPAN PEMAKAIAN BA 3
TAHAPAN PEMAKAIAN BA 4
 TAHAPAN PEMAKAIAN BA 5

Achmad Isya 032019

Pasang masker ke muka dan tangan satu menarik head

harness ke belakang kepala
 TAHAPAN PEMAKAIAN BA 6

Kencangkan head strap dengan cara menarik kebelakang (tidak di

benarkan menarik kearah samping karena akan merusak )
TAHAPAN PEMAKAIAN BA 7

Purge Valve /
by pass Valve

Pasang deman valve pada masker

Pastikan purge valve pada posisi atas
Selanjutnya putar kekiri.
 PENYIMPANAN

1. Semua botol kosong diberi tanda yang jelas ( MT )

2. Botol yang disimpan harus mempunyai tekanan min 5
bar .
3. Pisahkan botol yang kosong dengan yang isi .
4. Tempat penyimpanan jauh dari sumber panas (ketel
uap,dapur,radiator,api )
5. Beri pembungkus agar tidak luka / lecet .
 PENYIMPANAN

6. Masker dan manometer jangan tertindih .

7. Tempat penyimpanan harus kering,tidak korosif, dan
tidak berdebu .
8. Outlet harus selalu tertutup .
9. Perlengkapan SCBA lainnya harus tersimpan tersendiri .
10. Pastikan semua perlengkapan dalam keadaan bersih
dan kering.
