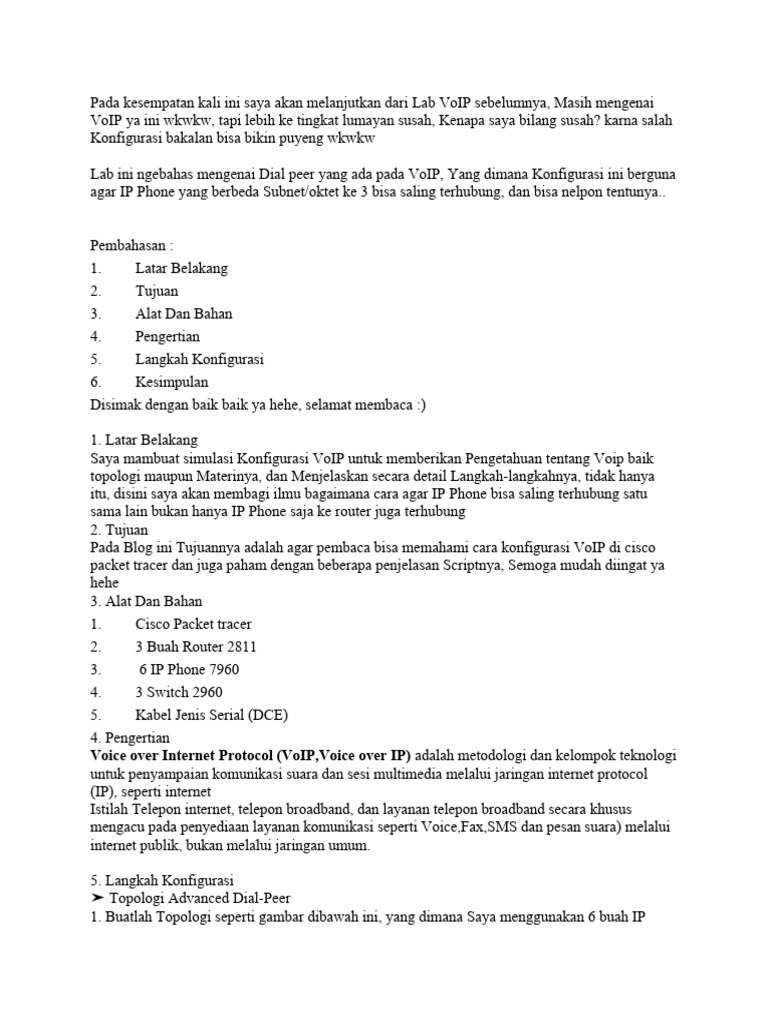

Pada kesempatan kali ini saya akan melanjutkan dari Lab VoIP sebelumnya, Masih mengenai

VoIP ya ini wkwkw, tapi lebih ke tingkat lumayan susah, Kenapa saya bilang susah? karna salah
Konfigurasi bakalan bisa bikin puyeng wkwkw

Lab ini ngebahas mengenai Dial peer yang ada pada VoIP, Yang dimana Konfigurasi ini berguna
agar IP Phone yang berbeda Subnet/oktet ke 3 bisa saling terhubung, dan bisa nelpon tentunya..

Pembahasan :
1. Latar Belakang
2. Tujuan
3. Alat Dan Bahan
4. Pengertian
5. Langkah Konfigurasi
6. Kesimpulan
Disimak dengan baik baik ya hehe, selamat membaca :)

1. Latar Belakang
Saya mambuat simulasi Konfigurasi VoIP untuk memberikan Pengetahuan tentang Voip baik
topologi maupun Materinya, dan Menjelaskan secara detail Langkah-langkahnya, tidak hanya
itu, disini saya akan membagi ilmu bagaimana cara agar IP Phone bisa saling terhubung satu
sama lain bukan hanya IP Phone saja ke router juga terhubung
2. Tujuan
Pada Blog ini Tujuannya adalah agar pembaca bisa memahami cara konfigurasi VoIP di cisco
packet tracer dan juga paham dengan beberapa penjelasan Scriptnya, Semoga mudah diingat ya
hehe
3. Alat Dan Bahan
1. Cisco Packet tracer
2. 3 Buah Router 2811
3. 6 IP Phone 7960
4. 3 Switch 2960
5. Kabel Jenis Serial (DCE)
4. Pengertian
Voice over Internet Protocol (VoIP,Voice over IP) adalah metodologi dan kelompok teknologi
untuk penyampaian komunikasi suara dan sesi multimedia melalui jaringan internet protocol
(IP), seperti internet
Istilah Telepon internet, telepon broadband, dan layanan telepon broadband secara khusus
mengacu pada penyediaan layanan komunikasi seperti Voice,Fax,SMS dan pesan suara) melalui
internet publik, bukan melalui jaringan umum.

5. Langkah Konfigurasi
➤ Topologi Advanced Dial-Peer
1. Buatlah Topologi seperti gambar dibawah ini, yang dimana Saya menggunakan 6 buah IP
Phone 7960, 3 Switch 2960, 3 Router 2811, Kabel Serial Dan Cross
2. Disini saya kasih penjelasan Dial Number IP Phone :

 IP Phone 1 = 11111
 IP Phone 2 = 22222
 IP Phone 3 = 44444
 IP Phone 4 = 55555
 IP Phone 5 = 66666
 IP Phone 6 = 77777
3. Penjelasan IP Router :
1. Router 1

 IP Interface se0/1/0 (Mengarah ke Router 2) adalah 10.10.10.1/30


 IP Interface se0/1/1 (Mengarah ke Router 3) adalah 10.10.10.9/30
 IP interface fa0/0 (Mengarah ke Switch 1) adalah 192.168.10.1/24
2. Router 2
 IP Interface se0/1/0 (Mengarah ke Router 1) adalah 10.10.10.2/30
 IP Interface se0/1/1 (Mengarah ke Router 3) adalah 10.10.10.5/30
 IP interface fa0/0 (Mengarah ke Switch 2) adalah 192.168.20.1/24
3. Router 3
 IP Interface se0/1/0 (Mengarah ke Router 1) adalah 10.10.10.10/30
 IP Interface se0/1/1 (Mengarah ke Router 2) adalah 10.10.10.6/30
 IP interface fa0/0 (Mengarah ke Switch 3) adalah 192.168.30.1/24

➤ Konfigurasi IP Address Router 1 yang mengarah ke Switch 1

Penjelasan :
hostname Router1 ➤ Mengganti Penamaan default Router
int fa0/0 ➤ Masuk ke sub interface Yang mengarah ke switch
Ip add (gateway dan network) ➤ Memberikan Sebuah IP address Router
no shutdown ➤ Untuk menghidupkan Interface yang mengarah ke Switch
➤ Konfigurasi IP address Router 1 yang mengarah ke Router 2

Penjelasan :
int se0/1/0 ➤ Masuk ke sub interface yang mengarah ke router 2
clock rate 64000 ➤ Perhitungan Metrik/jam pada Bandwith
➤ Konfigurasi IP address Router 1 yang mengarah ke Router 3

➤ Konfigurasi IP DHCP untuk voice IP Phone 1 dan 2

Penjelasan :
ip dhcp pool ➤ Untuk masuk ke konfigurasi dhcp
default-router ➤ Sama aja seperti gateway IP
option 150 ➤ Untuk memberikan alamat ip dari daftar TFTP server
ip dhcp excluded-address ➤ Untuk Membatasi IP agar client tidak bisa mendapatkan IP yang
tidak dibolehkan
➤ Verifikasi
1. Masukkan Perintahnya, pasti akan terdapat beberapa IP yang sudah didaftarkan

Penjelasan :
do sh ip int br ➤ Untuk melihat konfigurasi IP apa saya yang sudah anda lakukan
➤ Konfigurasi IP Address Router 2 yang mengarah ke Switch 2
Penjelasannya sama seperti maksud di router 1 ya
➤ Konfigurasi IP address Router 2 yang mengarah ke Router 1

➤ Konfigurasi IP address Router 2 yang mengarah ke Router 3

➤ Konfigurasi IP DHCP untuk voice IP Phone 3 dan 4

➤ Verifikasi :

➤ Konfigurasi IP Address Router 3 yang mengarah ke Switch 3


➤ Konfigurasi IP address Router 3 yang mengarah ke Router 2

➤ Konfigurasi IP address Router 3 yang mengarah ke Router 1

➤ Konfigurasi IP DHCP untuk voice IP Phone 5 dan 6

➤ Verifikasi :

➤ Konfigurasi Voice Vlan 1 pada Router 1

➤ Konfigurasi Voice Vlan 1 pada Router 2


➤ Konfigurasi Voice Vlan 1 pada Router 3

Penjelasan :
hostname switch1 ➤ Mengganti penamaan defaul switch
int range fa0/1-5 ➤ Untuk melakukan Konfigurasi interface sekaligus yang disini
mengkonfigurasi Interface 1 sd 5
switchport mode access ➤ Masuk ke mode Access
switchport access vlan 1 ➤ Vlan 1 masuk ke mode access
switchport voice vlan 1 ➤ Mensetting agar interface 1 sd 5 bisa untuk mengakses voice vlan 1
➤ Konfigurasi Telephony-service Router 1

➤ Konfigurasi Penamaan IP Phone dan Dial-numbernya di Router 1

➤ Konfigurasi Telephony-service Router 2

➤ Konfigurasi Penamaan IP Phone dan Dial-numbernya di Router 2

➤ Konfigurasi Telephony-service Router 3


➤ Konfigurasi Penamaan IP Phone dan Dial-numbernya di Router 3

Penjelasan :
telephony-service ➤ Mensetting layanan IP Phone
max-dn ➤ Membatasi jumlah maksimal pemberian dial-number IP Phone
max-ephone ➤ Membatasi Jumlah maksimal IP Phone yang dapat ter-registrasi dalam 1 waktu
ip source-address 192.168.10.1 port 2000 ➤ Mensetting ip router lokal dan port layanan
komunikasi
auto assign 1 to 5 ➤ Untuk memberikan Dial Number secara otomatis kepada IP Phone
ephone-dn 1 ➤ Untuk mengaktifkan IP Phone 1
number ➤ Memberikan dial number IP Phone
➤ Konfigurasi IP Route
Masih ingatkan dengan kalimat ini "Mau kemana dan lewat mana?
karna di konfigurasi kali ini menggunakan IP route maka anda harus menggingat materinya

Berikut Teks nya biar paham :


ip route X.X.X.X (Network Tujuan) Y.Y.Y.Y (Subnetmask) Z.Z.Z.Z (Gateway)

➤ Konfigurasi IP Route Di Router 1

Penjelasan :
ip route 192.168.20.0 255.255.255.0 10.10.10.2 ➤ Ngeroute Router 2
ip route 192.168.30.0 255.255.255.0 10.10.10.10 ➤ Ngeroute Router 3
ip route 10.10.10.4 255.255.255.252 10.10.10.2 ➤ Ngeroute ke 3 Router
➤ Konfigurasi IP Route Di Router 2

Penjelasan :
ip route 192.168.10.0 255.255.255.0 10.10.10.1 ➤ Ngeroute Router 1
ip route 192.168.30.0 255.255.255.0 10.10.10.6 ➤ Ngeroute Router 3
ip route 10.10.10.0 255.255.255.252 10.10.10.1 ➤ Ngeroute ke 3 Router
➤ Konfigurasi IP Route Di Router 3

Penjelasan :
ip route 192.168.10.0 255.255.255.0 10.10.10.9 ➤ Ngeroute router 1
ip route 192.168.20.0 255.255.255.0 10.10.10.5 ➤ Ngeroute router 2
ip route 10.10.10.0 255.255.255.252 10.10.10.5 ➤ Ngeroute ke 3 router
➤ Verifikasi :
Kita cek ip yang sudah dikonfigurasi dengan perintah do sh ip int br

➤ Konfigurasi Dial-peer/Number Pada Router 1

➤ Konfigurasi Dial-peer/Number Pada Router 2

➤ Konfigurasi Dial-peer/Number Pada Router 3


Penjelasan :
dial-peer voice 1 voip ➤ Masuk ke mode dial-peer VoIP
destination-pattern 4 ➤ Tujuan Dial Number nya, dikarnakan disini saya menggunakan awalan
dial number 4, maka ditulisnya 4 dan maksud dari (.) itu artinya banyaknya jumlah angka sehabis
awalan 4, contoh : Jika anda memberikan dial number dengan nomer 43333 maka yang ditulis
yaitu 4....
session terget ipv4:10.10.10.2 ➤ Mengarahkan Target IP nya si dial number (network yang
melewati)
➤ Verifikasi Lewat nelpon :
1. Lakukan Panggilan dari sesama IP dulu ya,disini saya melakukan di IP phone 1 dan 2, yang
dimana IP phone 1 menelpon IP phone 2, pastikan Bisa nelponnya ya

2. Untuk verifikasi terakhir, lakukan Panggilan dari IP Phone yang berbeda IP, disini saya
ngetest antara IP Phone 1 dan IP Phone 5, Pastikan bisa terhubung juga ya, jika tidak bisa coba
diperhatikan konfigurasi anda, siapa tau ada yang kelewat/salah
SELESAI
➤ Kesimpulan :
Konfigurasi kali ini sangatlah bermanfaat, karna bisa menghubungkan beda network IP Phone
dan juga menambah pengetahuan Script Dial-peer
