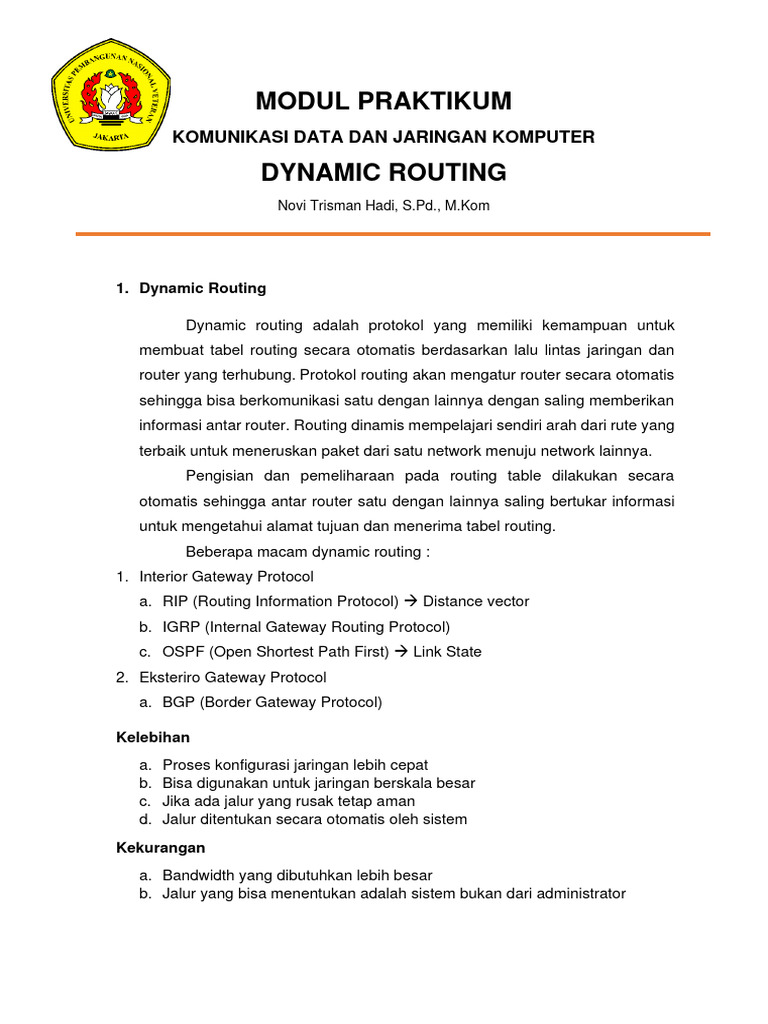

MODUL PRAKTIKUM

KOMUNIKASI DATA DAN JARINGAN KOMPUTER

DYNAMIC ROUTING
Novi Trisman Hadi, S.Pd., M.Kom

1. Dynamic Routing

Dynamic routing adalah protokol yang memiliki kemampuan untuk

membuat tabel routing secara otomatis berdasarkan lalu lintas jaringan dan
router yang terhubung. Protokol routing akan mengatur router secara otomatis
sehingga bisa berkomunikasi satu dengan lainnya dengan saling memberikan
informasi antar router. Routing dinamis mempelajari sendiri arah dari rute yang
terbaik untuk meneruskan paket dari satu network menuju network lainnya.
Pengisian dan pemeliharaan pada routing table dilakukan secara
otomatis sehingga antar router satu dengan lainnya saling bertukar informasi
untuk mengetahui alamat tujuan dan menerima tabel routing.
Beberapa macam dynamic routing :
1. Interior Gateway Protocol
a. RIP (Routing Information Protocol) → Distance vector
b. IGRP (Internal Gateway Routing Protocol)
c. OSPF (Open Shortest Path First) → Link State
2. Eksteriro Gateway Protocol
a. BGP (Border Gateway Protocol)

Kelebihan
a. Proses konfigurasi jaringan lebih cepat
b. Bisa digunakan untuk jaringan berskala besar
c. Jika ada jalur yang rusak tetap aman
d. Jalur ditentukan secara otomatis oleh sistem
Kekurangan
a. Bandwidth yang dibutuhkan lebih besar
b. Jalur yang bisa menentukan adalah sistem bukan dari administrator
 c. Membutuhkan RAM yang lebih besar untuk menentukan jalur terbaik saat
terjadi down

2. Percobaan Dynamic Routing RIP pada Cisco Packet Tracer

Gambar 1. Topologi Percobaan Dynamic Routing

a. Konfigurasi IP Address pada PC0 sampai PC5 sesuai topologi. Klik PC →

Dekstop → IP Configuration.
b. Konfigurasi IP Address pada Router 0. Klik Router → CLI. Ketik Perintah
berikut :

Penjelasan Perintah :
- enable : Masuk ke router
- conf t : masuk menu konfigurasi
- interface fastEthernet0/0 : konfigurasi interface FastEthernet 0/0
- ip address 192.168.11.1 255.255.255.0 : menambahkan IP Address
192.168.11.1 dan subnet 255.255.255.0
- no sh : mengaktifkan interface yang telah dikonfigurasi
- exit : keluar 1 tahap ke menu konfigurasi
- interface fastEthernet1/0: konfigurasi interface FastEthernet 1/0
- ip address 10.10.10.1 255.255.255.0 : menambahkan IP Address
10.10.10.1 dan subnet 255.255.255.0
 - no sh : mengaktifkan interface yang telah dikonfigurasi
- exit : keluar 1 tahap ke menu konfigurasi
c. Lakukan Hal yang sama untuk konfigurasi pada Router 1 dan Router 2.
Pembagian IP dapat dilihat pada gambar topologi.
d. Konfigurasi RIP Dynamic Routing pada Router 0. Network yang di input
dalam routing RIP pada Router0 adalah Network yang terhubung dengan
Router0 yaitu Network 192.168.11.0 dan 10.10.10.0. Untuk mengaktifkan RIP
routing yaitu dengan perintah :

#router rip

Perintah yang digunakan untuk melakukan advertise network yang terhubung

yaitu

#network [network_address]

Klik Router → CLI. Ketik Perintah berikut :

Penjelasan Perintah :
- enable : Masuk ke router
- conf t : masuk menu konfigurasi
- router rip : Masuk ke dalam setting RIP routing
- version 2 : Pemilihan versi RIP routing
- network 192.168.11.0 : menambahkan network 192.168.11.0 ke dalam
table RIP routing
- network 10.10.10.0 : menambahkan network 10.10.10.0 ke dalam table
RIP routing
e. Lakukan Hal yang sama untuk konfigurasi RIP Routing pada Router 1 dan
Router 2.
f. Lakukan pengetesan ping dari PC 0 menuju IP Address PC 5 yaitu
192.168.13.3. Klik PC → Dekstop → Command Prompt → ketik ping
192.168.13.2. Jika hasil yang muncul seperti gambar di bawah ini, maka
percobaan RIP Routing telah berhasil.
3. Percobaan Dynamic Routing OSPF pada Cisco Packet Tracer

Gambar 1. Topologi Percobaan OSPF Routing

g. Konfigurasi IP Address pada PC0 sampai PC2 sesuai topologi. Klik PC →

Dekstop → IP Configuration.
h. Konfigurasi IP Address pada Router 0. Klik Router → CLI. Ketik Perintah
berikut :

Penjelasan Perintah :
- enable : Masuk ke router
- conf t : masuk menu konfigurasi
- interface fa0/0 : konfigurasi interface FastEthernet 0/0
- ip address 192.168.1.1 255.255.255.0 : menambahkan IP Address
192.168.1.1 dan subnet 255.255.255.0
- no sh : mengaktifkan interface yang telah dikonfigurasi
- exit : keluar 1 tahap ke menu konfigurasi
- interface fa1/0: konfigurasi interface FastEthernet 1/0
- ip address 1.1.1.1 255.255.255.0 : menambahkan IP Address 1.1.1.1 dan
subnet 255.255.255.0
- no sh : mengaktifkan interface yang telah dikonfigurasi
- exit : keluar 1 tahap ke menu konfigurasi
i. Lakukan Hal yang sama untuk konfigurasi pada Router 1 dan Router 2.
Pembagian IP dapat dilihat pada gambar topologi.
j. Konfigurasi OSPF Dynamic Routing pada Router 0. Untuk mengaktifkan
OSPF routing yaitu dengan perintah :

#router ospf [proces_id]

Network yang di input dalam routing OSPF pada Router0 adalah Network
yang terhubung dengan Router0 yaitu Network 192.168.1.0 dan 1.1.1.0.
Perintah yang digunakan untuk melakukan advertise network yang terhubung
yaitu

#network [network_address] [wildcard_mask] [area]

Klik Router0 → CLI. Ketik Perintah berikut :

Penjelasan Perintah :
- enable : Masuk ke router
- conf t : masuk menu konfigurasi
- router ospf 10 : Mengaktifkan OSPF routing dengan process id 10
- network 192.168.1.0 0.0.0.255 : menambahkan network 192.168.11.0
wildcard mask 0.0.0.255 dan area 0
- network 1.1.1.0 0.0.0.255 : menambahkan network 1.1.1.0 wildcard mask
0.0.0.255 dan area 0
k. Lakukan Hal yang sama untuk konfigurasi OSPF Routing pada Router 1 dan
Router 2.
l. Lakukan pengetesan ping dari PC 0 menuju IP Address PC 2 yaitu
192.168.3.2. Klik PC → Dekstop → Command Prompt → ketik ping
 192.168.3.2. Jika hasil yang muncul seperti gambar di bawah ini, maka
percobaan OSPF Routing telah berhasil.

4. Latihan Percobaan Dynamic Routing

Buat topologi jaringan dan setting OSPF routing dengan ketentuan sebagai
berikut :
a. Jumlah router 6
b. Host/client setiap router adalah 5
c. Lakukan setting subneting yang paling efektif
Kumpulkan hasil percobaan dalam bentuk file Cisco Packet Tracer (.pkt) dan
PDF berupa penjelasan pengerjaan dan hasil screenshot hasil pengecekan
PC ke seluruh jaringan (menggunakan perintah ping pada PC).
