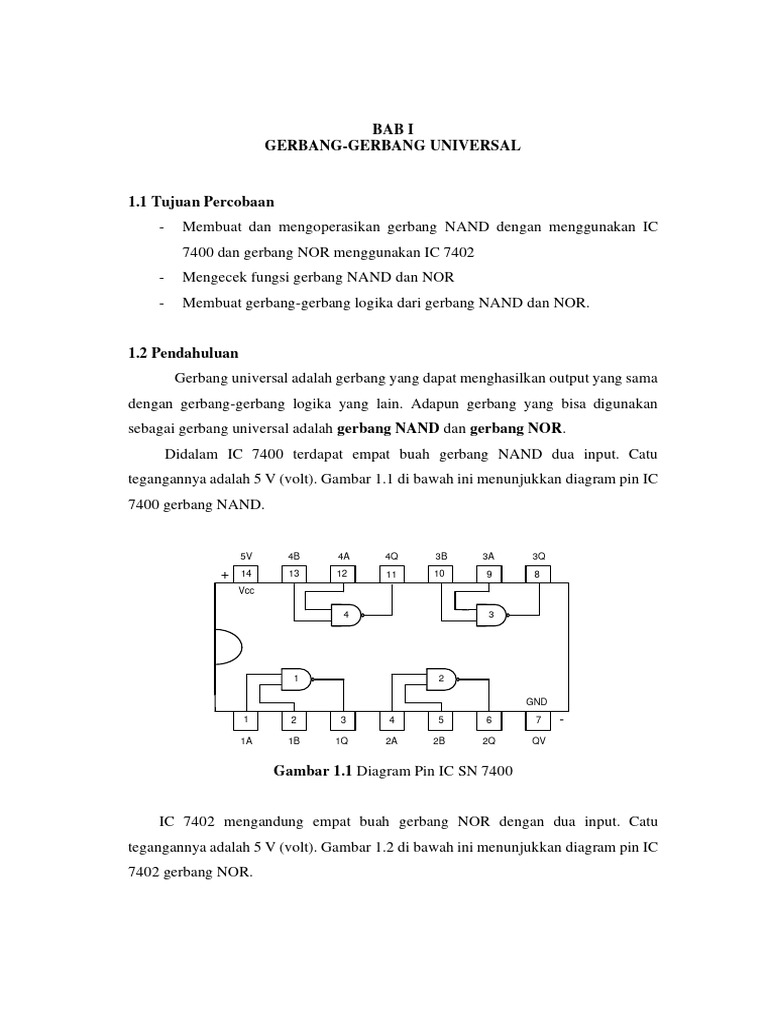

BAB I

GERBANG-GERBANG UNIVERSAL

1.1 Tujuan Percobaan

- Membuat dan mengoperasikan gerbang NAND dengan menggunakan IC
7400 dan gerbang NOR menggunakan IC 7402
- Mengecek fungsi gerbang NAND dan NOR
- Membuat gerbang-gerbang logika dari gerbang NAND dan NOR.

1.2 Pendahuluan
Gerbang universal adalah gerbang yang dapat menghasilkan output yang sama
dengan gerbang-gerbang logika yang lain. Adapun gerbang yang bisa digunakan
sebagai gerbang universal adalah gerbang NAND dan gerbang NOR.
Didalam IC 7400 terdapat empat buah gerbang NAND dua input. Catu
tegangannya adalah 5 V (volt). Gambar 1.1 di bawah ini menunjukkan diagram pin IC
7400 gerbang NAND.

5V 4B 4A 4Q 3B 3A 3Q

+ 14 13 12 11 10 9 8
Vcc

4 3

1 2

GND
1 2 3 4 5 6 7 -
1A 1B 1Q 2A 2B 2Q QV

Gambar 1.1 Diagram Pin IC SN 7400

IC 7402 mengandung empat buah gerbang NOR dengan dua input. Catu
tegangannya adalah 5 V (volt). Gambar 1.2 di bawah ini menunjukkan diagram pin IC
7402 gerbang NOR.
 5V 4B 4A 4Q 3B 3A 3Q

+ 14 13 12 11 10 9 8
Vcc

4 3

1 2

GND
1 2 3 4 5 6 7 -
1Q 1A 1B 2A 2B 2Q QV

Gambar P1.2 Diagram Pin IC 7402

Jika logika 1 (tinggi) harus diberikan pada input gerbang, maka input
dihubungkan ke + 5 V. Maksimum tegangan yang diberikan pada input + 5,5 V tidak
boleh dilampaui.

Input switch yang digunakan untuk menyatakan tingkat logika :

ON = Level Tinggi ( High Level )
OFF = Level Rendah ( Low Level )
Dengan memahami prosedur konversi gerbang logika dan menghadirkan
ekivalen gerbang logika, maka suatu fungsi gerbang logika dapat dirubah untuk
membentuk fungsi gerbang yang lain.

1.3 Daftar Alat dan Bahan

- DC Power Supply 1 buah
- IC SN 7400 2 buah
- IC SN 7402 2 buah
- Resistor 100 Ohm 2 buah
- LED 2 buah
- Wire Jumper Kit 1 kotak
- Mini Proto Board 1 buah
- Penjepit Buaya 4 buah
- Kabel – kabel Penghubung
1.4 Diagram Rangkaian

S2 S1

14 13 12 11 10 9 8
LED
DC IC SN 7400
5V
R
1 2 3 4 5 6 7
100

Gambar 1.3 Susunan komponen rangkaian percobaan gerbang NAND

+5V

1
9
8
2
10 LED

R 100

Gambar 1.4. Skema rangkaian gerbang NOT yang dibentuk dari gerbang NAND

+5V

S1 13 9
11 8

S2 12 10 LED

R 100

Gambar 1.5. Skema rangkaian gerbang AND yang dibentuk dari gerbang NAND
 +5V

1
S1 3
9
2 8
4
S2 10 LED
6
5 R 100

Gambar 1.6. Skema rangkaian gerbang OR yang dibentuk dari gerbang NAND

+5V

1
S1
3

12 9
2 11 8
4
S2 13 10 LED
6
5 R 100

Gambar 1.7. Skema rangkaian gerbang NOR yang dibentuk dari gerbang NAND

+5V

S1 1
3

12 2 9
11 8

13 4 10 LED
S2
6 R100
5

Gambar 1.8. Skema rangkaian gerbang X-OR yang dibentuk dari gerbang NAND
 +5V

Chip Kedua
2
S1 1
3

12 2 1 9
11 3 8

13 4 2 10 LED
S2
6 R100
5

Gambar 1.9. Skema rangkaian gerbang X-NOR yang dibentuk dari gerbang NAND.

1.5 Langkah Percobaan

Langkah Percobaan 1
1. Buatlah rangkaian percobaan seperti gambar 1.3
2. Dengan menggunakan switch S1 dan S2 buatlah semua kemungkinan
kombinasi input tegangan, UA dan UB untuk mendapatkan hasil tegangan
output yang ditampilkan oleh LED
3. Dari hasil tersebut kemudian isilah ke dalam tabel kebenarannya
4. Buatlah ekspresi Boolean persamaan gerbang dan simbolnya.

Langkah Percobaan 2
1. Susunlah rangkaian percobaan gerbang NOT yang dibentuk dari gerbang
NAND seperti gambar 1.4
2. Dengan switch S buatlah semua kemungkinan kombinasi input tegangan untuk
mendapatkan hasil tegangan output yang ditampilkan oleh LED
3. Buatlah tabel kebenarannya
4. Buatlah ekspresi Boolean persamaan gerbang dan simbolnya.

Langkah Percobaan 3
1. Susunlah rangkaian percobaan gerbang AND yang dibentuk dari gerbang
NAND seperti gambar 1.5
2. Dengan switch S buatlah semua kemungkinan kombinasi input tegangan untuk
mendapatkan hasil tegangan output yang ditampilkan oleh LED
3. Buatlah tabel kebenarannya
4. Buatlah ekspresi Boolean persamaan gerbang dan simbolnya.

Langkah Percobaan 4
1. Susunlah rangkaian percobaan gerbang OR yang dibentuk dari gerbang NAND
seperti gambar 1.6
2. Dengan switch S buatlah semua kemungkinan kombinasi input tegangan untuk
mendapatkan hasil tegangan output yang ditampilkan oleh LED
3. Buatlah tabel kebenarannya
4. Buatlah ekspresi Boolean persamaan gerbang dan simbolnya.

Langkah Percobaan 5
1. Susunlah rangkaian percobaan gerbang NOR yang dibentuk dari gerbang
NAND seperti gambar 1.7
2. Dengan switch S buatlah semua kemungkinan kombinasi input tegangan untuk
mendapatkan hasil tegangan output yang ditampilkan oleh LED
3. Buatlah tabel kebenarannya
4. Buatlah ekspresi Boolean persamaan gerbang dan simbolnya.

Langkah Percobaan 6
1. Susunlah rangkaian percobaan gerbang X-OR yang dibentuk dari gerbang
NAND seperti gambar 1.8
2. Dengan switch S buatlah semua kemungkinan kombinasi input tegangan untuk
mendapatkan hasil tegangan output yang ditampilkan oleh LED
3. Buatlah tabel kebenarannya
4. Buatlah ekspresi Boolean persamaan gerbang dan simbolnya.

Langkah Percobaan 7
1. Susunlah rangkaian percobaan gerbang X-NOR yang dibentuk dari gerbang
NAND seperti gambar 1.9
 2. Dengan switch S buatlah semua kemungkinan kombinasi input tegangan untuk
mendapatkan hasil tegangan output yang ditampilkan oleh LED
3. Buatlah tabel kebenarannya
4. Buatlah ekspresi Boolean persamaan gerbang dan simbolnya.

Langkah Percobaan 8
1. Susunlah rangkaian percobaan gerbang-gerbang Logika seperti percobaan
sebelumnya menggunakan IC SN 7402 gerbang NOR Universal.
2. Gambarkan masing-masing diagram rangkaiannya.

2.6 Tugas
1. Buatlah gerbang NAND Universal dari gerbang-gerbang logika dan
sederhanakan persamaannya !
2. Buatlah gerbang NOR Universal dari gerbang-gerbang logika dan
sederhanakan persamaannya!
