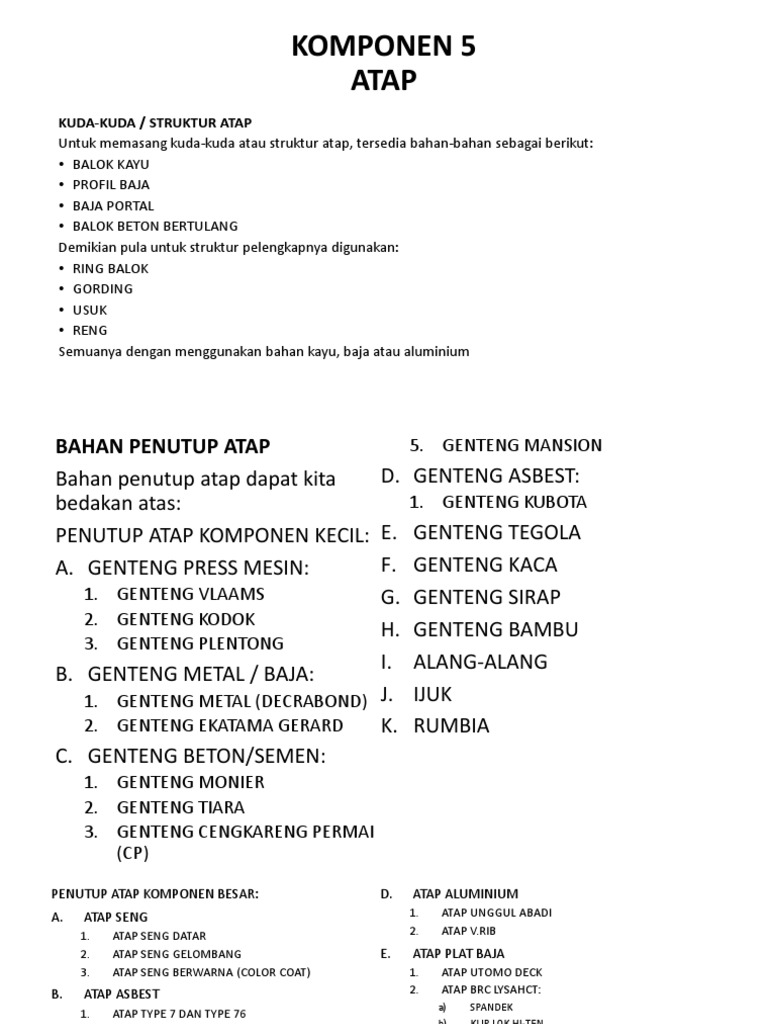

KOMPONEN 5

ATAP
KUDA-KUDA / STRUKTUR ATAP
Untuk memasang kuda-kuda atau struktur atap, tersedia bahan-bahan sebagai berikut:
• BALOK KAYU
• PROFIL BAJA
• BAJA PORTAL
• BALOK BETON BERTULANG
Demikian pula untuk struktur pelengkapnya digunakan:
• RING BALOK
• GORDING
• USUK
• RENG
Semuanya dengan menggunakan bahan kayu, baja atau aluminium
BAHAN PENUTUP ATAP 5. GENTENG MANSION
Bahan penutup atap dapat kita D. GENTENG ASBEST:
bedakan atas: 1. GENTENG KUBOTA
PENUTUP ATAP KOMPONEN KECIL: E. GENTENG TEGOLA
A. GENTENG PRESS MESIN: F. GENTENG KACA
1. GENTENG VLAAMS G. GENTENG SIRAP
2. GENTENG KODOK
H. GENTENG BAMBU
3. GENTENG PLENTONG
I. ALANG-ALANG
B. GENTENG METAL / BAJA:
1. GENTENG METAL (DECRABOND) J. IJUK
2. GENTENG EKATAMA GERARD K. RUMBIA
C. GENTENG BETON/SEMEN:
1. GENTENG MONIER
2. GENTENG TIARA
3. GENTENG CENGKARENG PERMAI
(CP)
PENUTUP ATAP KOMPONEN BESAR: D. ATAP ALUMINIUM
A. ATAP SENG 1. ATAP UNGGUL ABADI
1. ATAP SENG DATAR 2. ATAP V.RIB
2. ATAP SENG GELOMBANG E. ATAP PLAT BAJA
3. ATAP SENG BERWARNA (COLOR COAT) 1. ATAP UTOMO DECK
B. ATAP ASBEST 2. ATAP BRC LYSAHCT:
a) SPANDEK
1. ATAP TYPE 7 DAN TYPE 76
b) KLIP LOK HI-TEN
2. ATAP TYPE ROMANA
c) TRIM DEK HI-TEN
3. ATAP TYPE TILUX PERDANA d) CUSTOM ORB
4. ATAP MINI HARFLEX e) V-CRIMP
5. ATAP SUPER HARFLEX f) INDODEK
6. ATAP DJABESMEN g) COLORBOND
7. ATAP ATRISCO 3. SUPERSHEET & SUPERDECK
C. ATAP SERAT BITUMEN F. ATAP FIBRE GLASS (ROOFLIGHT)
1. ATAP GUTANIT G. ATAP PLASTIK
1. ATAP PLASTIK GELOMBANG

Notasi:
Masing-masing dilengkapi dengan pelengkap komponennya seperti nok, listplank dan lain-lainnya.
PENUTUP ATAP KOMPONEN KECIL
GENTENG PRESS MESIN
Genteng press mesin adalah sejenis genteng bertekanan, dengan
bahan dasar tanah liat/ keramik, dengan atau tanpa bahan pencampur
lain yang diproses melalui pembakaran pada suhu tinggi, sehingga tidak
akan hancur lagi bila direndam dalam air.
DATA TEKNIS
1. GENTENG VLAAMS
Bentuk melengkung dan agak bulat
Panjang : 323,40 mm
Lebar : 233,10 mm
Tebal : 11,11 mm
Berat : 1,57 kg
Jarak reng : 235 mm
Jumlah per M2 : 23 buah
Konstruksi : Dengan reng 3/4
2. GENTENG KODOK
Berwarna dan tidak berwarna
Panjang : 275,00 mm
Lebar : 207,00 mm
Tebal : 11,00 mm
Berat : 1,49 kg
Jarak reng : 225,00 mm
Jumlah per M2 : 23 buah
Konstruksi : Dengan reng 3/4
3. GENTENG PLENTONG
Bentuk : seperti di gambar
Panjang : 302,00 mm
Lebar : 205,00 mm
Tebal : 13,10mm
Berat : 1,57 kg
Jarak reng : 230,00 mm
Jumlah per M2 : 23 buah
Konstruksi : Dengan reng 3/4
KOMPONEN PELENGKAP GENTENG PRESS MESIN (NOK)
(Standard Accessories)

GENTENG NOK (WUWUNGAN)

GENTENG METAL / BAJA
Genteng Metal/Baja adalah jenis genteng dengan bahan dasar
lembaran metal/baja yang lapisan permukaannya mengalami
pengolahan kembali, dengan atau tanpa bahan pencampur lainnya.

GENTENG METAL GENTENG BAJA

GENTENG BETON/SEMEN
Genteng Beton/Semen adalah jenis genteng dengan bahan dasar Sepen
Portland (PC),agregat halus, air, dengan atau tanpa kapur/trass, pigmen
dan bahan pembantu lainnya: dicetak sesuai bentuk yang dirancang
untuk produk tersebut.
GENTENG ASBEST
Genteng Asbest adalah jenis genteng dengan bahan dasar campuran serat-serat
asbest dengan semen Portland (PC) atau bahan pengikat hidrolis lain dari air,
ditambah atau tanpa bahan pencampur lain. Genteng ini dicetak sesuai dengan
yang dirancang untuk produk tersebut.

GENTENG TEGOLA
BAHAN DASAR: Bagian depan dilapisi bahan campuran keramik berwarna (Grit).
Bagian belakang dilapis bahan laken yang telah dicelup kedalam asphalt
bitumen.
PEMASANGAN: Pemasangan dilakukan dengan perekat yang disediakan dan di
paku dengan paku spiral atau metal clip. Sebelum tegola dipasang, permukaan
atap ditutup dahulu dengan plywood atau triplex.
GENTENG KACA
Genteng kaca adalah jenis genteng dengan bahan dasar kaya yang
tembus cahaya (transparan). Genteng ini digunakan sebagai usaha
memasukkan sinar matahari ke dalam bangunan melalui atap. Genteng
kaca disesuaikan bentuknya dengan beberapa jenis genteng tertentu,
untuk mempermudah pemasangannya.

GENTENG SIRAP
Genteng sirap adalah bahan penutup atap yang terbuat dari lempengan
kayu kedap air (kayu besi, kayu jati).
Cara pemaasangannya diselang-seling, sehingga merupakan
penampang dengan tiga lapisan sirap.
GENTENG BAMBU
Genteng Bambu adalah jenis genteng yang dibuat dari belahan bamboo
(1/2 Ø bamboo) yang dipotong-potong kurang lebih sama panjang,
minimum 1 ruas.

ALANG-ALANG
Alang-alang adalah bahan penutup atap dan dinding, yang terdiri atas
anyaman/paduan rumput-rumputan (Graminae). Dengan memasang
bahan ini berlapiss-lapis pada atap, dapat mencegah rembesan air
waktu hujan.
IJUK
Sebagaimana alang-alang, ijuk pun dapat berfungsi sebagai bahan
penutup atap atau dinding. Ijuk adalah sejenis serat pembuat tali
anyam yang juga banyak digunakan sebagai bahan penyaring (saringan
air, saringan rembesan septic tank, dan lain-lain.

RUMBIA
Rumbia adalah bahan penutup atap yang dibuat dari anyaman/paduan
tumbuhan rumbia (sejenis PALMA), yang mampu menahan rembesan
air diatas atap pada waktu hujan.
PENUTUP ATAP KOMPONEN BESAR
ATAP SENG
• ATAP SENG DATAR
• ATAP SENG GELOMBANG
• ATAP SENG BERWARNA (SENG GELOMBANG KECIL)

ATAP ASBEST
• ATAP TYPE 7 DAN TYPE 76
Pemotongan sudut: menghindari terjadinya penumpukan empat kali
tebal fiber semen gelombang. Pada pertemuan ujung dan pertemuan
samping, perlu diadakan pemotongan sudut seperti pada gambar.
• ATAP ASBES TYPE ROMANA
Pemotongan Sudut: Seperti type 7 dan type 76 demi menghindari
penumpukan empat kali tebal fiber semen elombang.
Pemasangan: dengan skrup atau baut kait.

• ATAP TYPE TILUX PERDANA

Pemasangan lembaran-lembaran TILUX pada sayap atap mulai dari bawah ke
atas, demikian pula pemasangan gording-gordingnya.
Apabila gording yang paling atas (terakhir) tidak sama jaraknya (umpama 50
cm), maka panjang lembaran TILUX disamakan (50 cm) dan diletakkan pada
bagian teratas.
Lembaran TILUX yang dipotong (dibuang) adalah bagian atasnya.
Pemotongan dapat dikerjakan dengan gergaji kayu atau besi.
• ATAP MINI HARFLEX (ATAP ASBES GELOMBANG KECIL)
Jarak gording yang disarankan adalah 80 cm. Namun jarak gording
sebenarnya tergantung pada panjang lembar Harflex mini yang
digunakan, tumpuan ujung yang diminta (overlap ujung).

• ATAP ASBES SEMEN SUPER HARFLEX (GELOMBANG BESAR)

Jarak gording yang disarankan adalah 125 cm. Namun jarak gording
sebenarnya tergantung pada panjang lembar super harflex yang
digunakan, tumpuan akhir yang sebenarnya diminta (overlap ujung-
ujungnya)
• ATAP ASBES CEMENT “DJABESMEN”
• Djabesmen Gelombang Besar
• Djabesmen Gelombang Kecil (14 gelombang)
• Djabesmen gelombang empat
• ATAP ASBES CEMENT “ATRISCO”

ATAP SERAT BITUMEN (GUTTANIT)

ATAP ALUMINIUM
• ATAP UNGGUL ABADI
• ATAP ALUMINIUM “V. RIB”

ATAP PLAT BAJA

• ATAP PLAT BAJA UTOMO DECK
• ATAP PLAT BAJA SPANDEK LYSAGHT
Spandek lysaght dalah salah satu jenis bahan atap yang diproduksi oleh BRC
Lysaght.
• KLIP LOK HI-TEN
Klip Lok hi-ten adalah jenis bahan atap lainnya, yang pemasangannya dapat
menggunakan fixing strap kl 65, tanpa harus melubangi bahan atap tersebut.
• COLORBOND LYSAGHT
Colorbond adalah jenis atap baja produksi BRC Lysaght yang dilapisi kembali
dengan silicon modified polyester dalam berbagai warna.

ATAP FIBRE GLASS (ROOFLIGHT)

Atap Fiber glass adalah atap yang dirancang khusus agar dapat ditembus 85%
cahaya. Tersedia beberapa bentuk rooflight.

ATAP PLASTIK
Atap plastic gelombang adalah atap thermo setting plastic yang dibuat dari jenis
resin dicampur dengan bahan pembantu lain seperti platisizer, eztender dan
pigment melalui suatu proses pemanasan tertentu. Sebagai bahan penutup atap,
jenis resin yang digunakan sebaiknya yang tahan terhadap iklim tropis, sebagai
contoh: resin poly isobutylene dan resin poly vinyl fluoride.
