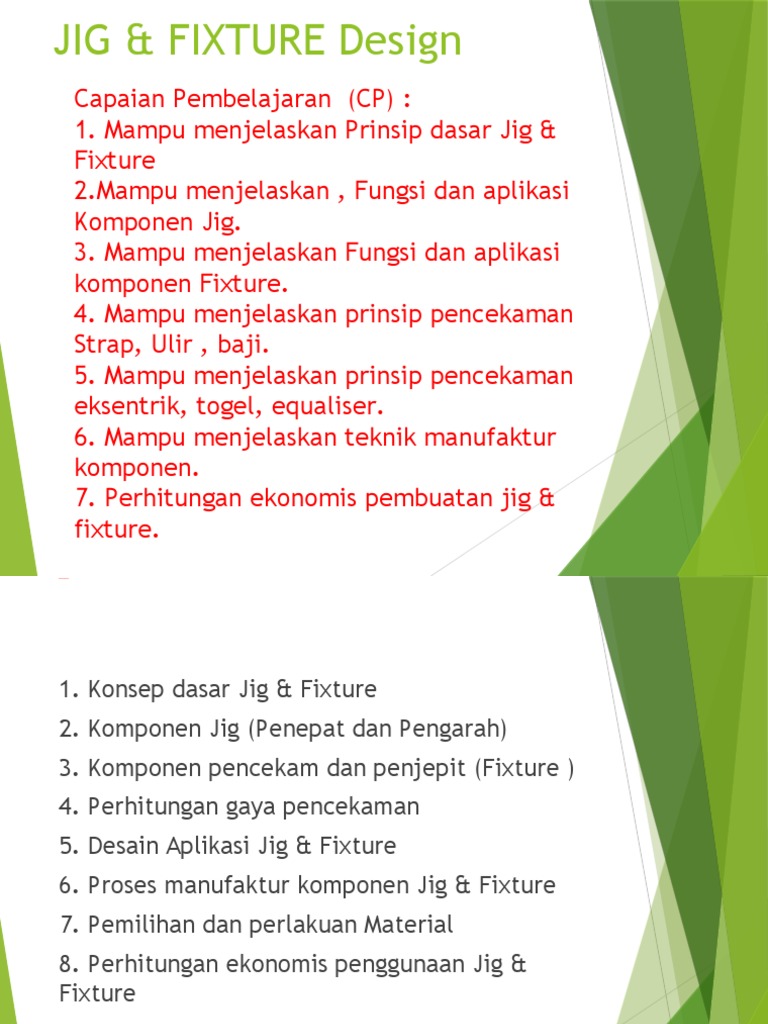

JIG & FIXTURE Design
Capaian Pembelajaran (CP) :
1. Mampu menjelaskan Prinsip dasar Jig &
Fixture
2.Mampu menjelaskan , Fungsi dan aplikasi
Komponen Jig.
3. Mampu menjelaskan Fungsi dan aplikasi
komponen Fixture.
4. Mampu menjelaskan prinsip pencekaman
Strap, Ulir , baji.
5. Mampu menjelaskan prinsip pencekaman
eksentrik, togel, equaliser.
6. Mampu menjelaskan teknik manufaktur
komponen.
7. Perhitungan ekonomis pembuatan jig &
fixture.
Pokok Bahasan
1. Konsep dasar Jig & Fixture
2. Komponen Jig (Penepat dan Pengarah)
3. Komponen pencekam dan penjepit (Fixture )
4. Perhitungan gaya pencekaman
5. Desain Aplikasi Jig & Fixture
6. Proses manufaktur komponen Jig & Fixture
7. Pemilihan dan perlakuan Material
8. Perhitungan ekonomis penggunaan Jig &
Fixture
Modul ajar : 1. Tool Design 1.PMS.
2. Tool and Die Maker. dLL
Penjelasan diagram alir.
1. Mulai
2. Permasalahan Desain, adalah tahapan pengumpulan data-data yang
berisi pernyataan kebutuhan desain dari survey yang dilakukan, jika
sdh ada contoh alat kekurangannya apa.
3. Daftar Usulan Spesifikasi , adalah tahapan pengumpulan beberapa
spesifikasi yang dibutuhkan untuk dituangkan dalam desain dan
mencari beberapa kemungkinan solusi, termasuk penyempurnaan dari
desain alat yng sdh ada.
4. Kemungkinan solusi, tahapan menentukan beberapa kemungkinan
solusi yang dapat mengatasi permasalahan.
5. Solusi terpilih, tahapan menentukan solusi yang dipilih yang paling
menguntungkan untuk memenuhi spesifikasi yang dibutuhkan.
6. Pengembangan (Perancangan detail ), adalah tahap perancangan detail
dari solusi terpilih dengan memaksimalkan kelebihan dan
meminimalkan kekurangan.
7. Dokumen desain, merupakan hasil dari desain berupa spesifikasi akhir
dan Gambar kerja.
8. Selesai.
Difinisi Jig dan Fixture
Jig ( pengarah dan penepat) : Peralatan yang
dirancang untuk pengarah/penepat dan
sebagai konrol alat potong pada waktu proses
pemesinan suatu komponen, dan Jig akan
menggaransi pengerjaan berualang dengan
akurasi yang baik.
Fixture ( Pencekam dan penjepit ) : Peralatan
yang didesain untuk memegang secara tepat
pada komponen yang dimesin, dirakit, diukur
dll, dan fixture biasanya dipasang pada meja
mesin yg rata atau permukaan yang fix
( permanen ).
Desain Jig dan Fixture ( Umum )
A. Location ( Lokasi benda kerja ), harus diberi tempat/ arah
sehingga dalam pemsangan tidak mudah salah dan mudah
dioperasikan termasuk melepasnya .
B. Clamping ( Pencekaman dan penjepitan ), harus diatur
dalam arah yang dapat menahan gaya potong , juga tidak
boleh merubah bentuk dan mencacati benda kerja, terutama
untuk benda kerja yang sudah difinishing. Gerakan
pengekleman harus logis dan mudah untuk dilakukan.
C. Handling ( Pemindahan dan pemasangan ), Peralatan Jig &
Fixture harus dibuat seringan mungkin dan mudah untuk
diangkat dan dipindah-pindah dan hindari sisi tajam bila perlu
diberi pegangan untuk memudahkan pemindahan dan
pemasangan/pelepasan pada mesin.
D. Clearence ( kelonggaran ), untuk geram harus cukup untuk
membersihkan, dan untuk deburing sisi tajam benda kerja .
E. Rigiditas,Stabilitas( Kekakuan dan kestabilan ), disamping
ringan jig dan fixture harus rigid dan stabil, untuk posisi baut
pengikat harus disesuaikan meja dan spilndel mesin.
Lanjutan Desain ( Umum )
F. Material, bagian yang bergesekan dan butuh kekuatan dibuat
dari baja perkakas ( Tool Steel ) dan dikeraskan dengan
heattreatment, dalam hal tertentu dapat dibuat insert, jika ada
bagian yang dilas harus di stress reliefing ( Anealling )
G. Toleransi, Toleransi untuk pembuatan jig dan fixture lebih
teliti 1:3 dibanding dengan benda kerja, contoh jika jarak
lubang pada benda kerja toleransinya 0,3 mm mm, maka jarak
lubang pada jig toleransinya 0,1 mm.
Catatan : - Dalam penggunaan alat harus memperhaikan safety.
- Gunakan klem semi fix utk kurangi memakai kunci pas
- Sebelum merancang jig & fixture ingat pengalaman utk
menghindari kesalahan.
HAL PENTING JIG & FIXTURE
Locating element
Clamping element
Tool guiding element
Supporting element
Body or Frame.
Contoh Jig & Fixture
Benda Kerja
JIG
Lanjutan
Fixture
TERIMA KASIH
