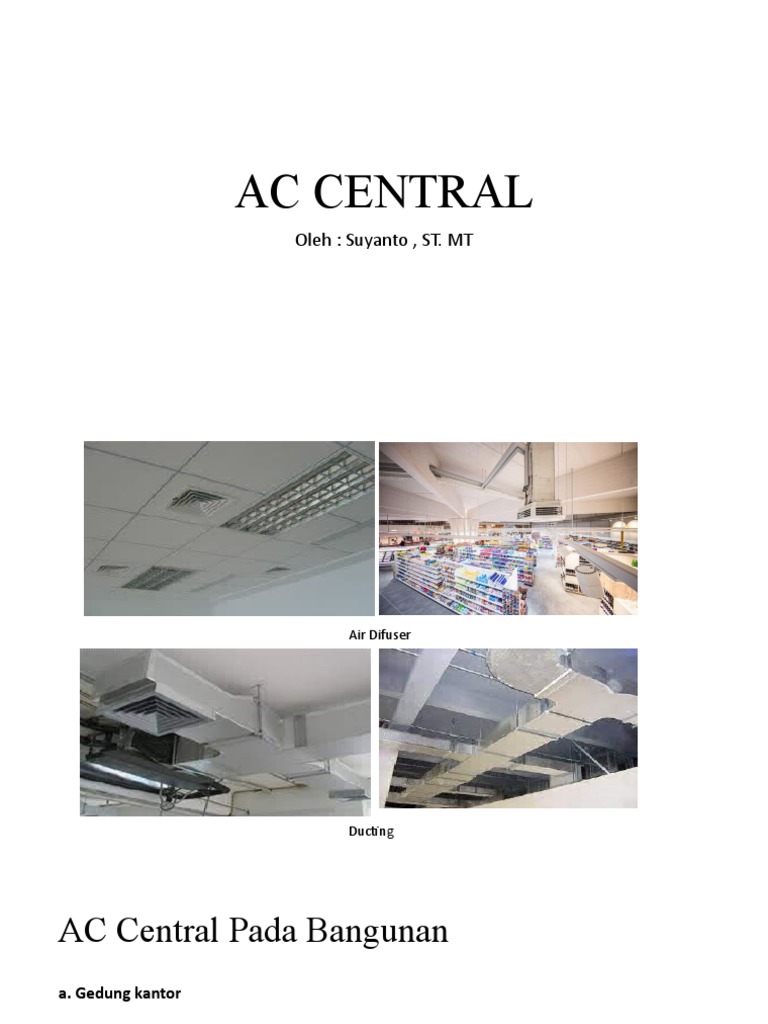

AC CENTRAL
Oleh : Suyanto , ST. MT
Air Difuser
Ducting
AC Central Pada Bangunan
a. Gedung kantor
b. Hotel
c. Rumah Sakit
d. Toko Serba Ada dan Pusat Pertokoan
e. Gedung Pertemuan dan Bioskop
f. Bangunan Industri
Pengertian AC Central
Sistem AC Sentral : suatu sistem AC dimana proses pendingin udaranya
terpusat pada satu tempat dan kemudian ditransferkan atau alirkan ke
semua ruangan yang terhubung.
AC sentral ini pada umumnya terletak di outdoor. Karena suara mesinnya
sangat mengganggu telinga.
AC sentral memiliki komponen utama sbb:
1. Chiller atau bagian pendingin,
2. Air Handling Unit (AHU) atau bagian pengatur udara,
3. Cooling Tower,
4. sistem pemipaan atau bagain distribusi,
5. ducting atau bagian saluran udara,
6. system control & kelistrikan.
Prinsip Kerja
•Air dari cooling tower masuk refrigerator melalui condensor. Refrigerator ini
difungsikan untuk mendinginkan air panas dari AHU.
•Dalam refrigerator ini terjadi proses pendinginan air, air panas dari AHU masuk
chiller dalam refrigerator diubah menjadi air dingin, yang kemudian air dingin
tersebut di sirkulasikan kembali ke dalam AHU, yang mana AHU digunakan
untuk mengkondisikan/mengubah udara panas dalam ruang menjadi dingin.
•Udara panas dalam ruang akan dihisap ke dalam AHU melalui lubang register
(in-let grill) yang kemudian diubah menjadi udara dingin dengan penambahan
Oksigen (02).
•Udara segar dari AHU ini akan didistribusikan kembali pada setiap ruangan
dengan tekanan berkecepatan (velocity) yang cukup.
1. Chiller
Komponen
Chiller
2. Air Handling Unit
3. Cooling Tower
4. Sistem Perpipaan dan Pompa
Pompa Sirkulasi
Pompa sirkulasi pada mesin AC sentral terbagi menjadi 2 jenis,
yaitu:
1.Chilled Water Pump adalah jensi pompa sirkulasi air dingi yang
berfungsi untuk mengalirkan air dingin yang berasal dari chiller
ke koil pendingin (AHU atau FCU).
2.Condensor Water Pump adalah jenis pompa sirkulasi yang
berfungsi mengalirkan air pendingin yang berasal dari
kondensor chiller ke bagian coolung tower.
5. Ducting HVAC
& Air Difuser
Pengertian dan fungsi DUcting
• Ducting adalah elemen untuk mendistribusikan udara di
dalam gedung
• Beberapa fungsi Ducting:
1. fungsi sebagai supply udara dingin ke ruang yang dikondisikan
(supply air),
2. ducting yang berfungsi sebagai supply dari udara luar (fresh air)
3. ducting yang berfungsi untuk membuang udara dari dalam ke
luar (exhaust air).
Bahan Ducting
1. Ducting BJLS (Seng) tanpa isolasi, untuk menyalurkan udara yang tidak
mempertahankan kesetabilan suhu udara yang akan di salurkan
Contohnya : Ducting exhaust, Ducting fresh air., Ducting Intake.
2. Ducting BJLS (seng) Isolasi Luar, Untuk ducting yang ini mengunakan
isolasi glasswool yang tebal. Untuk ketebalan glasswool yang biasa di
gunakan adalah 24Kg / m3 dengan tebal isolasi 25mm.
3. Ducting BJLS (seng) Isolasi Luar dan dalam. Ducting ini paling safety dari
sisi fungsinya. Karena suara bisa di redam dengan isolasi bagian yang
dalam. Jadi udara yang keluar tidak akan ada kemungkinan bocor dan
bahan isolasinya jg ada yang di tambah yaitu speandel pin. Semacam
jarum-jarum untuk menahan glasswool bagian dalam.
