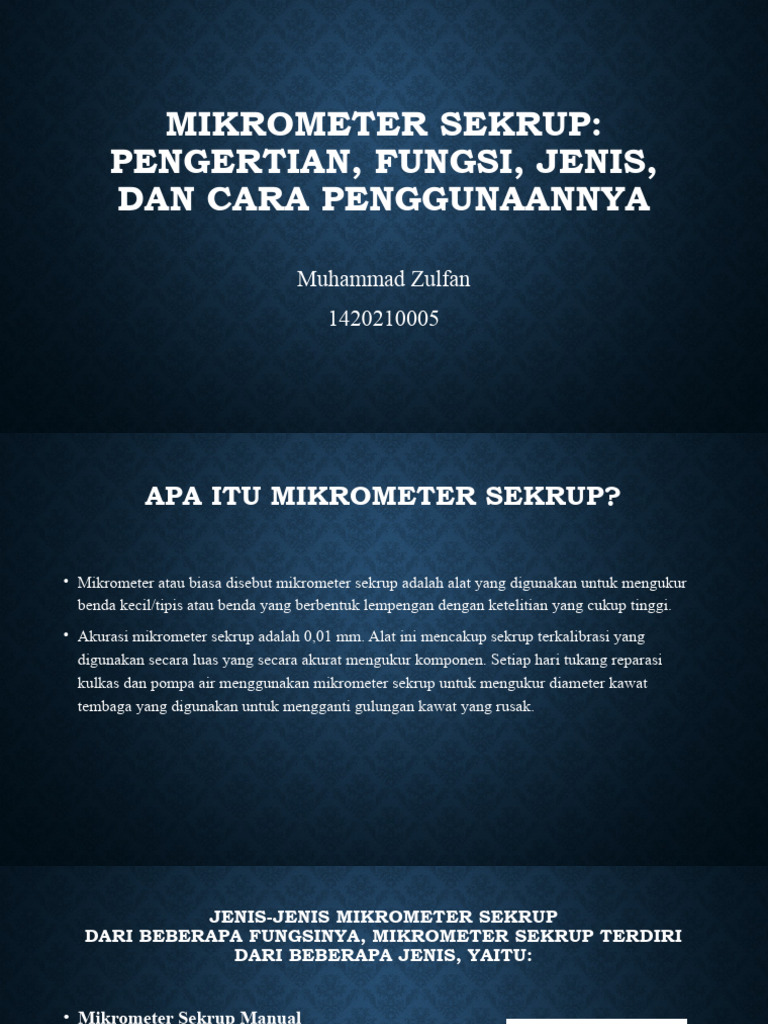

MIKROMETER SEKRUP:

PENGERTIAN, FUNGSI, JENIS,

DAN CARA PENGGUNAANNYA

Muhammad Zulfan
1420210005
 APA ITU MIKROMETER SEKRUP?

• Mikrometer atau biasa disebut mikrometer sekrup adalah alat yang digunakan untuk mengukur
benda kecil/tipis atau benda yang berbentuk lempengan dengan ketelitian yang cukup tinggi.
• Akurasi mikrometer sekrup adalah 0,01 mm. Alat ini mencakup sekrup terkalibrasi yang
digunakan secara luas yang secara akurat mengukur komponen. Setiap hari tukang reparasi
kulkas dan pompa air menggunakan mikrometer sekrup untuk mengukur diameter kawat
tembaga yang digunakan untuk mengganti gulungan kawat yang rusak.
 JENIS-JENIS MIKROMETER SEKRUP
DARI BEBERAPA FUNGSINYA, MIKROMETER SEKRUP TERDIRI
DARI BEBERAPA JENIS, YAITU:

• Mikrometer Sekrup Manual

• Ini adalah salah satu jenis mikrometer sekrup
yang paling umum digunakan. Harganya lebih
murah dibandingkan jenis lainnya. Skala tersebut
terdiri dari skala utama dan skala vernier. Seperti
namanya, pembacaan pengukuran masih
dilakukan secara manual dengan menggunakan
petunjuk pengukuran yang tertulis di alat.
 MIKROMETER KEDALAMAN

• Mikrometer jenis ini paling sering digunakan

untuk mengukur kedalaman dan tinggi suatu
benda. Apa perbedaan antara mikrometer internal?
Perbedaannya adalah jenis ini digunakan untuk
mengukur kedalaman lubang. Sedangkan
mikrometer internal hanya mengukur diameter.
 MIKROMETER LUAR

• Mikrometer luar adalah jenis yang digunakan

untuk mengukur diameter luar benda kerja.
Mikrometer jenis ini sering digunakan untuk
mengukur objek seperti kabel, pelapis, atau
balok material.
 MIKROMETER SEKRUP DIGITAL

• Berbeda dengan versi manual, mikrometer versi digital

memiliki tampilan digital. Anda bisa langsung melihat
hasil pengukuran di layar tanpa harus menghitungnya
secara manual. Mungkin lebih mahal dari versi manual.
Namun versi digital memudahkan untuk melihat hasil
pengukuran. Ini meminimalkan risiko kesalahan membaca
atau perhitungan yang salah.
 BAGIAN-BAGIAN MIKROMETER SEKRUP
FRAME MIKROMETER

• Frame adalah badan mikrometer sekrup, fungsinya sebagai rangka untuk meletakkan komponen
mikrometer lainnya dan dudukan untuk mikrometer. Badan mikrometer terbuat dari baja tuang
yang menyerupai huruf C.
• Anvil / Poros Tetap
• Anvil adalah batang kecil yang terletak di ujung rangka, landasannya tetap, artinya anvil kecil ini
tidak dapat dipindahkan. anvil berfungsi untuk menahan benda kerja yang akan diukur.
• Spindle / Poros Gerak
• Spindle adalah batang yang lebih panjang yang ditempatkan di salah satu ujung bingkai.
Sepintas, spindle dan landasan memiliki bentuk yang mirip. Namun, landasannya lebih kecil dan
tetap sedangkan porosnya lebih panjang dan bergerak. Spindle berfungsi untuk memfiksasi
benda kerja yang akan diukur, pada saat benda kerja dimasukkan ke mikrometer, benda tersebut
difiksasi dengan landasan dan spindle.
• Sleeve
• Sleeve adalah jalan bidal, sleeve berbentuk tabung yang terletak di ujung luar bingkai
mikrometer. Fungsi utama sleeve sebenarnya adalah tempat meletakkan timbangan utama.
• Thimble
• Thimble adalah batang logam berbentuk tabung yang berada di luar casing. Fungsi thimble
adalah untuk mengatur skala vernier. Thimble dapat diputar, dan setiap putaran thimble
menggerakkan spindel.
• Lock nut / Pengunci
• Mur pengunci atau lock nut memiliki fungsi untuk menahan spindle atau sumbu gerak agar tidak
bergerak saat proses pengukuran benda.
• Ratchet Knob
• Ratchet memutar spindel atau sumbu gerak ketika ujung spindel berada di dekat objek yang akan
diukur. Bagian ini kemudian digunakan untuk mengencangkan spindle atau poros dengan
memutarnya searah jarum jam hingga berbunyi klik.Ratchet diputar 2-3 kali untuk memastikan
bahwa ujung spindel bersentuhan sempurna dengan objek pengukuran.
CARA PENGGUNAAN MIKROMETER SEKRUP

• Umumnya, mikrometer sekrup memiliki dua jenis skala. Skala pertama dicetak pada pegangan
utama mikrometer, yang merupakan skala tetap. Jenis skala lainnya adalah skala putar, yang
terdapat dalam silinder putar. Hasil pengukuran dapat diperoleh dengan menggabungkan nilai
skala tetap dan skala putar.
• Metodenya adalah sebagai berikut:
• Tentukan nilai skala tetap yang dibatasi oleh skala berputar. Jika tidak sama, gunakan nilai skala
berikutnya yang lebih kecil. Misalnya, pembacaan pada skala tetap yang dibatasi oleh skala
berputar lebih besar dari 8 tetapi tidak tepat 9. Pengukuran yang akan digunakan adalah 8 mm.
• Temukan angka pada skala putar yang sejajar dengan garis horizontal pada skala tetap. Misalnya,
garis 43 skala putar sejajar dengan garis horizontal skala tetap. Besarnya hasil pengukuran yang
diperoleh adalah 43 kali skala putar (43 x 0,01 = 0,43 mm).
• Jumlahkan kedua pengukuran. Kami mendapatkan panjang objek menjadi (8 + 0,43) mm = 8,43
mm.
 CARA MENGKALIBRASI MIKROMETER SEKRUP

• Tempatkan dan tekan mikrometer di antara landasan dan gelendong, tekan mikrometer dengan
memutar bidal secukupnya.
• Jika batang penyetel mikrometer sedikit terjepit, tarik landasan dan spindel ke belakang melawan
batang penyetel dengan memutar ratchet hingga spindel berhenti bergerak.
• Jika perbedaan antara angka 0 dan garis tengah pada skala tetap pada skala putar tidak melebihi
0,02 mm, putar selongsong dengan kunci penyesuaian hingga garis tengah dan angka 0 sejajar
dengan 0 pada skala putar.
• Jika perbedaan antara nol dan garis tengah skala lebih dari 0,02 mm, lepaskan tombol jepret,
tahan selongsong dan putar bidal dengan tombol penyesuaian hingga skala putar membaca angka
0 pada garis tengah, skala , layar akan tetap sejajar saat gagang jepret dipasang kembali.
 PERBEDAAN MIKROMETER SEKRUP DIGITAL
DENGAN ANALOG

• Seperti yang Anda ketahui, saat ini selain mikrometer analog, ada juga mikrometer sekrup digital
yang lebih mudah digunakan. Perbedaan yang paling terlihat antara mikrometer analog dan
digital adalah pada pembacaan hasil pengukuran. Pada mikrometer digital, hasil pengukuran
lebih mudah dilihat.
• Ingatlah untuk mempertimbangkan rentang pengukuran mikrometer sekrup.
• Saat membeli mikrometer sekrup digital, pastikan untuk memperhatikan kemampuan keluaran
data. Dalam hal ini, Anda perlu memeriksa berapa banyak port yang dapat Anda sambungkan ke
komputer.
• Pastikan mikrometer digital memiliki memori baca atau tidak. Secara umum, mikrometer
memiliki memori atau tidak dapat mempengaruhi harga meteran.
THANKS FOR YOUR ATTENTION
