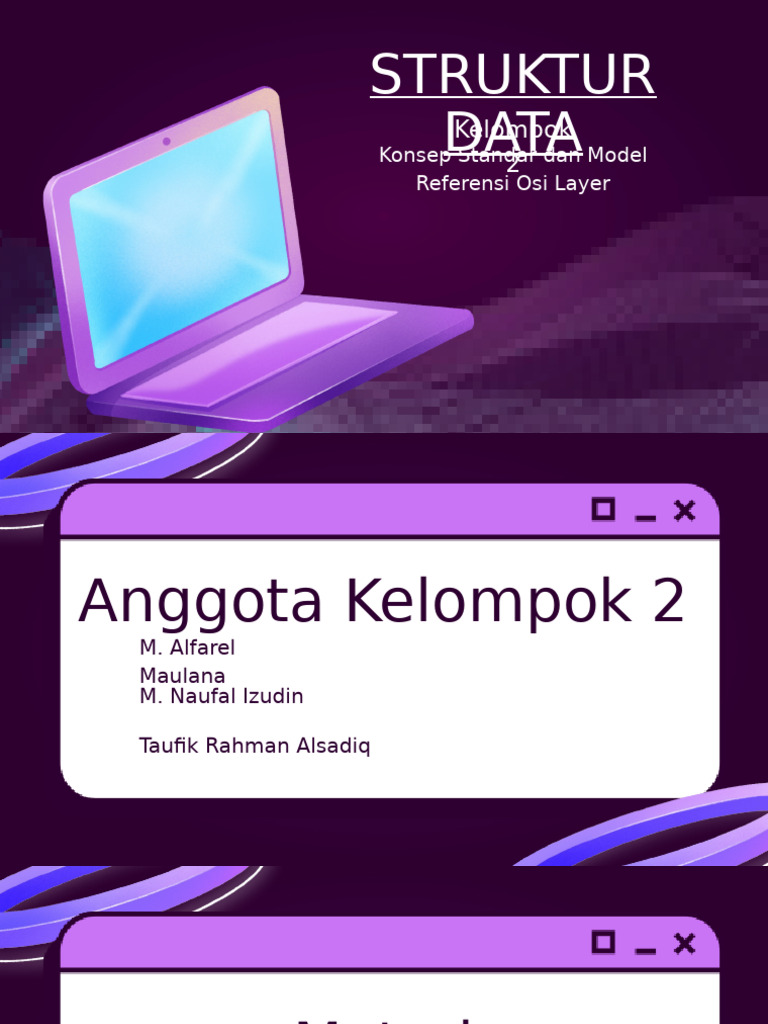

STRUKTUR

DATA
Kelompok
Konsep Standar dan Model
2
Referensi Osi Layer
Anggota Kelompok 2
M. Alfarel
Maulana
M. Naufal Izudin

Taufik Rahman Alsadiq

 Materi
Pembahasan
• Mampu memahami dan mengetahui model referensi
OSI
• Mampu memahami konsepTCP/IP
• Mampu memahami encapsulation
 Model
OSI
Model Referensi OSI (Open System
Interconnection) adalah seperti peta
jalan yang menggambarkan
bagaimana data berpindah dari satu
perangkat ke perangkat lain dalam
jaringan. Bayangkan seperti
mengirim surat, ada banyak tahap
yang dilalui mulai dari menulis surat,
memasukkan ke amplop, mengirim
ke kantor pos, sampai akhirnya
sampai ke penerima.
 Proses pengirimanDalam model OSI, proses

1 Application Layer:
data 3
pengiriman data dibagi
menjadi 7 lapisan yaitu, Session Layer:

Application Layer: Session Layer: Mengatur

Lapisan paling atas, koneksi antara dua
berinteraksi langsung perangkat. Contoh:
dengan pengguna. Contoh: memulai dan mengakhiri
aplikasi web, email, FTP. sesi.
2 Presention Layer:

Presentation Layer:
Mengubah data menjadi
format yang bisa dipahami
oleh lapisan bawah. Contoh:
mengubah teks menjadi
kode biner.
 Proses pengiriman
data
5 Network Layer:

Network Layer:
Menentukan rute terbaik
untuk mengirimkan data.
Contoh: IP (Internet
Protocol) yang memberikan
4 Transport Layer:
alamat unik pada setiap
6 Data Link
Layer:
Transport Layer: perangkat. Data Link Layer:
Memastikan data sampai ke Mengelola transfer data
tujuan dengan benar. dalam satu jaringan lokal.
Contoh: TCP (Transmission Contoh: Ethernet.
Control Protocol) yang
menjamin data sampai
lengkap.
Proses pengiriman
data
7 Physical Layer:

Physical Layer:
Mengubah data digital
menjadi sinyal fisik yang
bisa dikirim melalui kabel
atau gelombang radio.
Contoh Model OSI
Konsep TCP/IP
TCP/IP adalah singkatan dari
Transmission Control
Protocol/Internet Protocol. Ini
adalah protokol komunikasi yang
mendasari internet. Bayangkan
TCP/IP sebagai seperangkat
aturan yang mengatur bagaimana
data dikirim dan diterima di
seluruh dunia melalui jaringan
komputer.
 Konsep Dasar
• TCP (Transmission Control • IP (Internet Protocol):
TCP/IP
Protocol):
Bertanggung jawab untuk
Bertanggung jawab untuk memberikan
alamat unik pada setiap perangkat di
memastikan data dikirimkan dengan jaringan (alamat IP) dan menentukan rute
benar dan lengkap. TCP memecah terbaik untuk mengirimkan paket data. IP
tidak menjamin pengiriman data yang
data menjadi paket-paket kecil,
andal seperti TCP, tetapi IP sangat efisien
menambahkan informasi header
dalam mengirimkan data dalam jumlah
pada setiap paket, dan memastikan
besar.
paket-paket tersebut tiba di tujuan
dengan urutan yang benar. TCP juga
mengirimkan ulang paket yang
hilang atau rusak.
 Layer layer pada
1.Physical Layer
TCP/IP
Lapisan fisik (physical layer) berada di bagian paling bawah dari
tumpukan jaringan dan terdiri dari perangkat keras murni, termasuk
kabel atau satelit (atau media koneksi lainnya) serta kartu
antarmuka jaringan (network interface card). Di lapisan ini, sinyal
listrik bergerak, dan biasanya kita tidak terlalu memikirkan
bagaimana itu bekerja. Protokol pada dua lapisan bawah yang
melibatkan perangkat keras tidak termasuk dalam tumpukan TCP/IP.
Lapisan fisik mengubah data menjadi bit-bit yang bergerak melalui
media jaringan. Protokol yang ada di lapisan fisik mencakup yang
terkait dengan kabel atau udara (untuk jaringan nirkabel). Lapisan

2. Data Link Layer

ini juga memiliki protokol untuk metode koneksi.

Lapisan ini membagi data menjadi paket-paket untuk dikirim

melalui media koneksi, kemudian kabel seperti Ethernet
atau token ring terlibat dalam prosesnya. Lapisan data link
(data link layer) mengirimkan data ke lapisan yang lebih
tinggi untuk ditransfer melintasi jaringan dan melalui
terowongan ke jaringan pribadi virtual (VPN).
 Layer layer pada
3.internet layer
TCP/IP
Dua lapisan terbawah terkait dengan perangkat keras,
sedangkan TCP/IP adalah perangkat lunak. Lapisan 3
(kadang disebut sebagai network layer) adalah tempat
pertama di mana protokol TCP/IP terlibat dalam persamaan
jaringan: protokol TCP/IP ini adalah IP. Lapisan ini menerima 4.transport layer
paket-paket dari lapisan data link (Lapisan 2) dan
Meskipun lapisan internet mengarahkan informasi ke tujuannya,
mengirimkannya ke alamat jaringan yang tepat. Jika
lapisan ini tidak bisa menjamin bahwa paket-paket yang
terdapat lebih dari satu rute (atau jalur) yang
membawa data akan tiba dalam urutan yang benar atau bebas
memungkinkan untuk data bergerak, lapisan internet
dari kesalahan selama transmisi. Itulah salah satu tugas dari
menentukan rute terbaik. Tanpa lapisan ini, data tidak
lapisan transportasi. TCP bekerja di lapisan transport untuk
dapat mencapai lokasi yang benar.
memastikan bahwa paket-paket tidak memiliki kesalahan dan

5. Application semua paket tiba serta disusun kembali dalam urutan yang
benar. Tanpa lapisan ini, Anda tidak bisa mempercayai jaringan
Anda. UDP juga bekerja di lapisan transport dan berbagi satu

layer
Protokol TCP/IP yang berada di Lapisan ini menerima paket-
paket dari protokol yang lebih rendah, mengurai paket-paket
fungsi dengan TCP: memindahkan data ke lapisan berikutnya.
Namun, terkadang layanan jaringan lebih mengutamakan
tersebut kembali ke bentuk aslinya, dan memungkinkan kecepatan daripada ketepatan, sehingga UDP tidak melakukan
berbagai aplikasi serta layanan TCP/IP mengelola data pemeriksaan kesalahan pada paket, menghemat waktu
sesuai dengan permintaan asli pengguna. transportasi.
 Encapsulati
on
Encapsulation adalah proses dalam jaringan di mana
data dari lapisan aplikasi dibungkus dengan informasi tambahan
saat melewati setiap lapisan model jaringan, seperti TCP/IP.
Setiap lapisan menambahkan informasi khusus yang dibutuhkan
untuk proses komunikasi, seperti header atau footer, sebelum
meneruskannya ke lapisan berikutnya. Proses ini memungkinkan
data untuk ditransmisikan secara aman dan tepat melalui
jaringan, sampai akhirnya sampai ke tujuannya, di mana data
tersebut akan dide-encapsulate atau dibuka kembali di sisi
penerima.
TERIMA
SEKIAN
KASIH
DARI Kelompok 2
Referensi :
Doug Lowe (2013), Book Networking For
Dummies, New Jersey

Leiden, C., & Wilensky, M. (2009). TCP / IP For

Dummies. Wiley.
