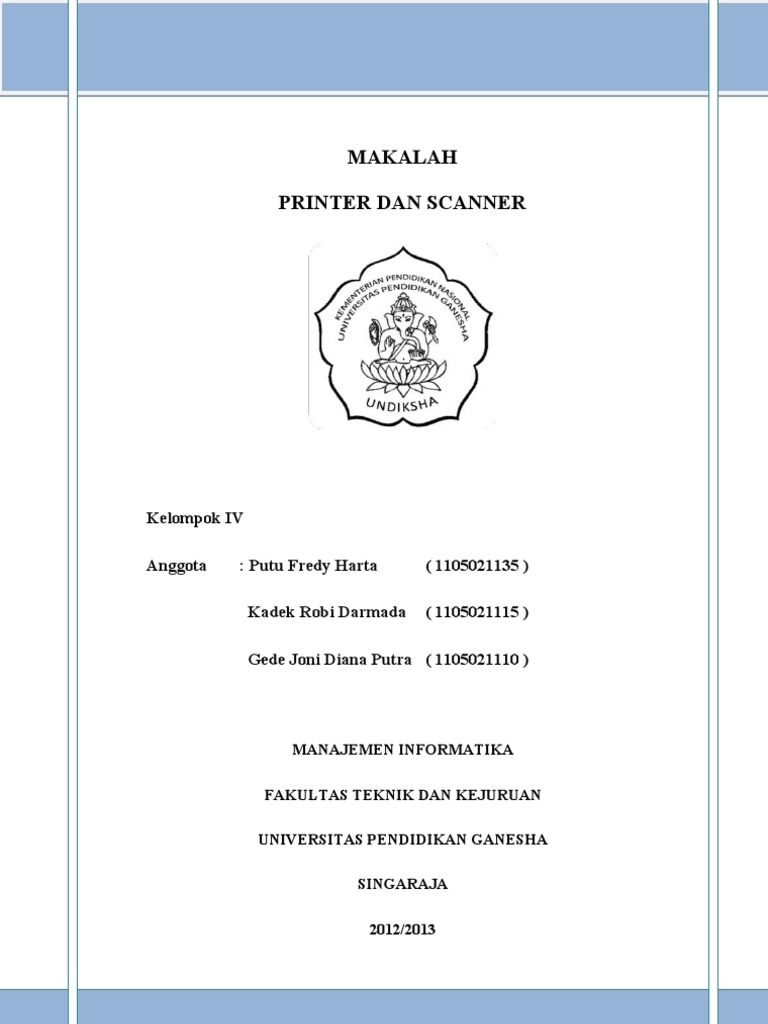

MAKALAH PRINTER DAN SCANNER

Kelompok IV Anggota : Putu Fredy Harta Kadek Robi Darmada ( 1105021135 ) ( 1105021115 )

Gede Joni Diana Putra ( 1105021110 )

MANAJEMEN INFORMATIKA FAKULTAS TEKNIK DAN KEJURUAN UNIVERSITAS PENDIDIKAN GANESHA SINGARAJA 2012/2013

KATA PENGANTAR

Om swastyastu

Puji syukur Kami panjatkan ke hadirat Ida Sang Hyang Widhi Wasa Tuhan yang Maha Esa, karena dengan rahmat dan karunia-Nya Kami dapat menyelesaikan Makalah Scanner dan Printer Ini dengan baik. Makalah yang Kami susun ini berisikan tentang Scanner dan Printer, dimana disini dijelaskan mengenai perkembangannya dari generasi pertama sampai generasi sekarang, jenis jenisnya, Komponen komponennya serta cara kerja dari Scanner dan Printer . Dengan selesainya Makalah ini Kami harap informasi yang Kami berikan di dalam Makalah ini dapat berguna bagi pembaca sekalian, dalam mengenal lebih Jauh lagi apa yang dimaksud Scanner dan Printer. Kami sadar Makalah yang Kami buat ini masih jauh dari sempurna oleh karena itu Kami juga mengharapkan kritik dan saran yang membangun demi kesempurnaan Makalah ini kedepan, akhir kata Kami ucapkan terima kasih. Om santih santih santih om

Singaraja 15 September 2012

Penyusun

ii

DAFTAR ISI
DAFTAR ISI............................................................................................. iii Identitas Diri.......................................................................................... vi BAB I....................................................................................................... 1 PENDAHULUAN....................................................................................... 1 1.1 Latar Belakang ............................................................................. 1 1.2 Rumusan Masalah.........................................................................1 1.3 Tujuan........................................................................................... 2 1.4 Manfaat......................................................................................... 2 BAB II...................................................................................................... 3 PEMBAHASAN......................................................................................... 3 2.1 Pengertian Printer Dan Scanner .................................................3 2.1.2 Pengertian Printer...................................................................3 2.1.2 Pengertian Scanner.................................................................3 2.2 Sejarah Printer dan Scanner..........................................................3 2.2.1 Sejarah Printer........................................................................... 4 2.2.2 Sejarah Scanner......................................................................6 2.3 Jenis Jenis Printer dan Scanner..................................................7 2.3.1 Jenis Jenis Printer.................................................................7 2.3.2 Jenis Jenis Scanner...............................................................9 2.4 Cara Kerja Printer dan Scanner...................................................11 2.4.1 Cara Kerja Printer..................................................................11

iii

2.4.2 Cara Kerja Scanner...............................................................13 2.5 Komponen Komponen Printer dan Scanner..............................14 2.5.1 Komponen Komponen Printer.............................................14 2.5.2 Komponen Komponen Scanner..........................................17 BAB III................................................................................................... 19 PENUTUP.............................................................................................. 19 3.1 Kesimpulan................................................................................. 19 3.2 Saran........................................................................................... 19 DAFTAR PUSTAKA.............................................................................. 19

Daftar gambar

iv

Gambar 2.1 Printer Dot Matrik........................................................................... Gambar 2.2 Printer Ink-Jet.................................................................................

7 8

Gambar 2.3 Printer Laser Jet............................................................................... Gambar 2.4 Scanner Flat bed .............................................................................

9 9

Gambar 2.5 Scanner Jenis Utomatic Document Feeder...................................... 10

Gambar 2.6 Scanner Jenis Andheld.................................................................... 10 Gambar 2.7 Scanner Jenis Drum......................................................................... 11 Gambar 2.8 Cara Kerja Printer............................................................................ 12 Gambar 2.9 Mainboard Printer .......................................................................... 14 Gambar 2.10 Timing Disk................................................................................... 15 Gambar 2.11 Encoder.......................................................................................... 15 Gambar 2.12 Sensor Paper.................................................................................. 16 Gambar 2.13 Power Supply................................................................................ 16 Gambar 2.14 Kabel Flexibel............................................................................... 16 Gambar 2.15 Head dan Katrid............................................................................ 17

Identitas Diri
Printer Dan Scanner
Oleh: Putu Fredy Harta, Kadek Robi Darmada, Gede Joni Diana Putra Komputer adalah alat yang memberikan banyak kemudahan dibanyak sisi terutama di bidang pekerjaan. Apabila dilakukan secara manual, akan sangat melelahkan .Komputer saat ini seperti yang telah kita ketahui berkembang sangat pesat bukan hanya dari komponen-komponen komputer itu sendiri seperti Processor, Harddisk, Motherboard dan lain-lain. Tapi juga perangkat pendukung komputer dimana sangat dibutuhkan Seperti Printer dan Scanner . Keberadaan Printer saat ini sangat membantu dalam proses bekerja misalnya dikantor atau dimanapun maka dari itu komputer dan printer mempunyai hubungan yang sangat erat dan saling melengkapi dalam proses bekerja. Begitupun dengan Scanner, Komputer dapat melakukan Scanning ( Pemindaian ) baik data berupa teks, gambar, bahkan mengetahui kelainan didalam tubuh manusia dengan melakukan Scanning dengan CT Scan. Di Bab II akan dijelaskan lebih rinci tentang printer dan scanner baik dari pengertian, sejarah, jenis, maupun dari cara kerjanya.

Kata kunci : Informasi, Manfaat, Printer dan Scannner

vi

BAB I PENDAHULUAN
1.1 Latar Belakang
Komputer adalah alat yang memiliki Segudang manfaat dan kegunaan banyak kemudahan yang mampu diberikan komputer dalam menyelesaikan tugas/ pekerjaan yang sangat melelahkan jika dilakukan secara manual, komputer saat ini seperti yang telah kita ketahuia berkembang sangat pesat bukan hanya dari komponen-komponen komputer itu sendiri seperti Processor, Harddisk, Motherboard dan lain-lain. tapi juga Perangkat pendukung komputer dimana sangat dibutuhkan Seperti Printer dan Scanner . Keberadaan Printer saat ini sangat membantu dalam proses bekerja misalnya dikantor atau dimanapun maka dari itu komputer dan printer mempunyai hubungan yang sangat erat dan saling melengkapi dalam proses bekerja. Begitupun dengan Scanner, Komputer dapat melakukan Scanning ( Pemindaian ) baik data berupa teks, gambar, bahkan mengetahui kelainan didalam tubuh manusia dengan melakukan Scanning dengan CT jenis, maupun dari cara kerjanya. Scan. Di Bab II akan dijelaskan lebih rinci tentang printer dan scanner baik dari pengertian, sejarah,

1.2 Rumusan Masalah

1.2.1 Apa yang dimaksud printer dan scanner ? 1.2.2 Apa saja Jenis Jenis Printer dan Scanner ? 1.2.3 Bagaimana Sejarah Printer dan Scanner ? 1.2.4 Bagaimana cara kerja Printer dan Scanner ? 1.2.5 Apa Saja Komponen Komponen dari Printer dan Scanner ?
1

1.3 Tujuan
Dari permasalahan yang telah disebutkan di atas, maka adapun tujuan dan manfaatnya adalah : 1.3.1 Mengetahui apa pengertian Printer dan scanner 1.3.2 Mengetahui Jenis Jenis Printer dan Scanner 1.3.3 Mengetahui sejarah Printer dan Scanner 1.3.4 Mengetaui cara kerja printer dan scanner 1.3.5 Mengetahui Saja Komponen Komponen dari Printer dan Scanner

1.4 Manfaat
Adapun manfaat yang ingin dicapai adalah sebagai berikut: 1.4.1 Menambah wawasan pembaca dan Memberikan Informasi mengenai apa itu printer dan scanner serta mengetahui sejarah perkembangannya 1.4.2 Mengetahui Jenis - jenis printer dan scanner serta Perbedaan setiap Jenisnya.

BAB II PEMBAHASAN
2.1 Pengertian Printer Dan Scanner 2.1.2 Pengertian Printer Printer atau pencetak adalah alat yang menampilkan data dalam bentuk cetakan, baik berupa teks maupun gambar/grafik, di atas kertas. Printer biasanya terbagi atas beberapa bagian, yaitu picker sebagai alat mengambil kertas dari tray. Tray ialah tempat menaruh kertas. Tinta atau toner adalah alat pencetak sesungguhnya, karena ada sesuatu yang disebut tinta atau toner yang digunakan untuk menulis/ mencetak pada kertas. Perbedaan toner dan tinta ialah perbedaan sistem; toner atau laser butuh pemanasan, sedangkan tinta atau inkjet tak butuh pemanasan, hanya pembersihan atau cleaning pada print head printer tersebut. Ada pula kabel fleksibel untuk pengiriman sinyal dari prosesor printer ke tinta atau toner. Kabel ini tipis dan fleksibel, namun kuat. Pada bagian belakang printer biasanya ada port paralel atau USB untuk penghubung ke komputer. 2.1.2 Pengertian Scanner Di dalam sebuah sistem komputer, scanner adalah sebuah alat input yang berfungsi sebagai penghasil gambar digital(image digitizer). Cara kerja scanner dalam membaca gambar ada kemiripan dengan mesin foto kopi, namun tidak seperti fotokopi dimana hasil pembacaan tersebut berupa hasil cetakan dalam lembar kertas dari citra yang dibaca, scanner akan menampilkan hasilnya di layar monitor untuk dapat di simpan sebagai sebuah file digital.

2.2 Sejarah Printer dan Scanner

3

2.2.1 Sejarah Printer

Teknik cetak mencetak sudah dilaksanakan secara sederhana di Cina pada abad ke-14. Inovasi orang-orang Cina telah berhasil menciptakan tinta dan block printing yang berpengaruh besar terhadap tradisi tulisan. Tetapi perkembangan teknik cetak di Cina tidak sehebat dengan perkembangan yang terjadi di Eropa. Hal ini terjadi disebabkan alfabet Cina memiliki ribuan ideogram spesifik, yang sangat sukar jika diterapkan di mesin tik. Akibatnya, hampir tidak ada perubahan yang berarti dalam hal efisiensi produksi di Cina sebagaimana yang terjadi di Eropa. Di awal tahun 1950-an, terjadi perkembangan budaya yang sangat pesat di Eropa yang menimbulkan kebutuhan akan proses produksi dokumen tulisan yang cepat dan murah. Adalah Johannes Guternberg, seorang Penjual emas dan usahawan asal Jerman, yang berhasil mengembangkan teknologi mesin cetak yang telah mengubah tehnik mencetak secara revolusioner. Percetakan sendiri mungkin merupakan penemuan yang paling penting pada millennium lalu, walaupun dampak yang ditimbulkannya pada perekonomian global tidak terlalu besar. a) Sejarah Inkjet Printer Inkjet printer adalah alat cetak yang sudah menggunakan tinta untuk mencetak dan kualitas untuk mencetak gambar berwarna cukup bagus. Kecepatan mencetak jumlah halaman pada printer Inkjet tidak sama, tergantung pada jenis merk printer tersebut. Tetapi pada inkjet printer, hasil cetakan lebih lama keringnya jika dibandingkan dengan laser printer. Printer system inkjet diperkenalkan pada tahun1984. dengan inkjet printer dan printer ink cartridge, tugas pencetakan dokumen dan penggantian ink cartridge lebih sering dipergunakan, lebih dipercaya dengan hasil yang lebih bersih dari pada pita atau pengisian toner cartridge. Pada tahun 1984, penerimaan system ini belum menjadi ketergantungan seperti saat ini. Printer inkjet menggantikan printer system dot matrik, yang
4

mengakibatkan penggantian pita. Tak lama kemudian, pabrik-pabrik printer mulai mengkonsep teknologi inkjet, sesuai dengan tuntutan kemajuan. Beberapa perusahaan mulai menjadi kendali dibelakang kemajuan inkjet. Dan pada tahun 90-an, metode tersebut tersebar luas. Saat ini metode cartridge diperlukan untuk mencetak baik hitam putih ataupun gambar dan photo warna. Perkembangan ink cartridge patut dibanggakan, karena kemampuannya menghasilkan cetakan di atas kertas yang berbeda jenis dan ukuran, pabrik,film dan lain-lain. Printer ini juga digunakan untuk sekolah-sekolah, rumah-rumah dan jutaan orang di seluruh dunia. b) Sejarah Laser Printer Sebagian dari laser printer bentuknya mirip dengan mesin fotokopi. Daya cetaknya juga cukup banyak bisa mencapai lebih dari 10 lembar per menit. Kualitas hasil cetak laser printer pun sangat bagus, sehingga mirip sekali dengan aslinya. Selain itu hasil cetakan cepat kering. Tetapi harga printer ini cukup mahal. Pada tahun 1953, printer dengan kecepatan tinggi pertama kali di kembangkan oleh Remington-Rand yang digunakan di UNIVAC computer. Pada tahun 1938, Chester Carlson memperkenalkan proses cetak basah yang disebut electrophotography yang kemudian hari dinamakan Xerox, yang kemudian berkembang menjadi penemuan teknologi printer laser. Printer laser yang sesungguhnya dinamakan EARS yang dikembangkan di Xerox Palo Alto Research Center, di mulai tahun 1969 dan selesai pada bulan November tahun 1971. tenaga ahli Xerox, Gary Starkweather mengadopsi teknologi copy Xerox menjadi printer laser. Xerox 9700 adalah produk printer laser pertama Xerox dengan teknologi xerographic laser yang di realase tahun 1977. IBM sendiri memulai teknologi ini dengan IBM 3800 yang dipasang pertama pada kantor pusat akunting di F.W.Woolworths North American data Center di Milwaukee, Winconsin tahun 1976. IBM 3800 adalah industri pertama system printer kecepatan tinggi. Mengkombinasikan teknologi laser dan electrophotography.

Tahun 1992, Hewlett-Packard memperkenalkan LaseJet 4 yang terkenal, menggunakan resolusi 600 x 600 dot per inch(dpi). 2.2.2 Sejarah Scanner Sejarah perkembangan scanner berawal pada tahun 1975, ketika Ray Kurzweil dan timnya menciptakan Kurzweil Reading Machine beserta software Omni-Font OCR (Optical Character Recognation) Technology. Software ini berfungsi mengenali teks yang ada dalam objek yang discan dan menerjemahkannya menjadi data dalam bentuk teks. Dari awal perkembangan itulah teknologi scanner berawal dan akhirnya terus berkembang sampai saat ini dengan teknologi yang semakin lama semakin maju. Kini scanner sudah dapat digunakan untuk menscan objek tiga dimensi. Bentuk dan ukuran scanner bermacam-macam, ada yang besarnya seukuran dengan kertas folio ada juga yang seukuran postcard, bahkan yang terbaru, berbentuk pena yang baru diluncurkan oleh perusahaan WizCom Technologies Inc. Scanner berukuran pena tersebut bisa menyimpan hingga 1.000 halaman teks cetak dan kemudian mentransfernya ke sebuah komputer pribadi (PC). Scanner berukuran pena tersebut dinamakan Quicklink. Pena scanner itu berukuran panjang enam inci dan beratnya sekitar tiga ons. Scanner tersebut dapat melakukan pekerjaannya secara acak lebih cepat dari scanner yang berbentuk datar. Data yang telah diambil dengan scanner itu, bisa dimasukkan secara langsung ke semua aplikasi komputer yang mengenali teks ASCII. Pada saat ini, scanner sudah semakin berkembang dengan pesat. Banyak sekali scanner yang beredar di dunia dengan berbagai merk, diantaranya scanner keluaran dari Canon, Hewlett Packard ( HP ), EPSON, UMAX , Panasonic, Samsung, Fujitsu, Lexmark dan masih banyak lagi brand scanner yang lainnya yang semakin berkembang dengan pesat seiring penemuan baru teknologi scanner. Penemuan scanner sangat terkait dengan perkembangan teknologi photography,fotokopi dan optical machine. Penemu scanner adalah Robert S. Ledley lahir di Newyork, Amerika Serikat pada tahun 1926. Hingga akhirnya pada tahun 1943 lahirlah CT Scanner yang mampu memindai seluruh tubuh dari
6

ujung rambut hingga ujung kaki. Mesin temuannya itu di namakan Automatic Computerized Transverse Axial (ACTA).Demikian sejarah singkat penemuan scanner dan perkembangan scanner dari awal penemuannya sampai sekarang scnner baru dengan teknologi berbeda dan canngih telah ditemukan dan dikembangkan di dunia oleh berbagai Company seperti yang disebutkan di atas. 2.3 Jenis Jenis Printer dan Scanner 2.3.1 Jenis Jenis Printer Ada berbagai macam jenis printer dimana setiap jenis mempunyai keunggulan dan kelemahannya masing masing , berikut merupakan jenis-jenis dari printer tersebut, antara lain: a) Jenis Printer Dot matrik Printer Dot Matrik yaitu printer yang metode pencetakannya menggunakan pita. Cetakan yang dihasilkan terlihat seperti titik titik yang saling mengubungkan satu dengan yang lainnya, sehingga hasil cetakan kurang halus dan juga kurang bagus. menurut sejarahnya jenis printer dot satu metrix huruf ini akan pada dicetak awalnya dengan menggunakan 9 Pin yang artinya dalam kombinasi dari 9 titik, kemudian semakin Merupakan berkembang menjadi 24 pin dan tentunya dengan produsen printer jenis dot metrix yang cukup terkenal adalah Epson, dengan produknya Epson LX 300, espson LX 800 dan lain-lain.
Gambar : 2.1

begitu hasil cetakan akan lebih halus.

b) Jenis Ink-Jet

Merupakan jenis printer yang metode pencetakannya menggunakan tinta cair. hasil cetak yang dihasilan oleh jenis printer Ink jet lebih bagus dan halus jika dibandingkan dengan jenis printer dot metrix, jenis printer ink jet ini juga bisa menghasilan hasil cetakan warna Pada printer jenis Ink jet menggunakan teknologi dor on demand, yaitu dengan cara menyemprotkan titik titik kecil tinta pada kertas melalui nozzle atau lubang pipa yang sangat kecil. teknologi lainnya yang printer seperti Canon dan HP dengan menggunakan panas. panas tersebut dapat membuat gelembung-gelembung tinta sehingga jika semakin panas akan semakin menekan tinta ke nozzle yang ditentukan dan tercetak pada kertas. karena menggunakan tinta cairan hasil cetaknya menunggu beberapa detik agar bisa kering. jenis printer ink jet ini penempatan dan pengisian tintanya bisa dimodifikasi dengan teknik infus, yaitu dengan menambahkan tabung tinta khusus pada bagian luar printer dan disambung dengan selang kecil untuk dihubungkan pada bagian pencetak di mesin printer. c) Jenis Laser Jet Merupakan jenis printer yang metode pencetakannya tinta bubuk atau yang biasa disebut toner dengan menggunakan perangkat infra merah. selain hasil cetak yang lebih bagus jika dibandingkan dengan jenis printer dot metrix maupun ink jet, printer laser jet juga memiliki kecepatan pencetakan yang tinggi dan hasil cetaknya pun juga lebih cepat kering seperti pada hasil cetakan pada mesin photo copy.
Gambar : 2.2

dikembangkan

oleh

produsen

Gambar : 2.3

2.3.2 Jenis Jenis Scanner Berdasar manfaat dan cara penggunaannya, scanner dapat dibagi menjadi beberapa jenis : a) Flat bed Jenis ini adalah jenis yang paling banyak dijumpai, karena harganya relatif paling murah, cocok untuk penggunaan pribadi. Jenis ini dapat dicirikan dari bentuknya yang persegi panjang. Memiliki sebuah papan penutup, dan lapisan kaca tempat meletakkan meletakkan untuk setiap pengambilan gambar. b) Utomatic Document Feeder Jenis ini memiliki kelebihan kemudahan dalam penggunaan. Anda dapat meletakkan gambar-gambar yang akan dibaca, selanjutnya alat ini secara otomatis akan mengambil sendiri gambar-gambar tersebut dan membacanya, untuk selanjutnya disimpan sebagai file dijital. Harganya sudah tentu lebih mahal dibanding jenis flat bed. Jenis ini memang cocok untuk perkantoran yang memiliki banyak gambar yang akan di-scan.
9

gambar. anda satu gambar

Untuk harus persatu

menggunakannya
Gambar : 2.4

Gambar : 2.5

c)

Andheld Jenis ini membutuhkan keterampilan yang lebih dari penggunanya. Pengguna dengan tangannya akan menggerakan scanner ini di atas gambar yang akan dibacanya. Karena proses pembacaan data oleh scanner sangat sensitif, maka gambar yang dihasilkan kualitasnya kurang baik, akibat kecepatan gerakan yang tidak rata. Umumnya scanner jenis ini bersifat monochrome, atau tepatnya hanya dapat menghasilkan warna hitam putih saja.

Gambar : 2.6

d) Drum Jenis ini adalah jenis-jenis yang awal dikembangkan. Jenis ini menggunakan photomultiplier tubes (PMT) untuk membaca data gambar. Jenis ini menghasilkan kualitas yang lebih baik di banding jenis lainnya. Namun karena harganya relative mahal, maka jenis ini sudah tidak banyak digunakan. Banyak orang beralih menggunakan jenis flatbed berkualitas tinggi. Tetapi jenis ini masih tetap digunakan oleh pihakpihak yang membutuhkan kualitas yang baik, seperti museum atau seniman yang akan menyimpan hasil kerja seninya.

10 Gambar : 2.7

2.4 Cara Kerja Printer dan Scanner 2.4.1 Cara Kerja Printer Printer adalah sebuah alat cetak yang terhubung langsung dengan komputer. Bila dulu model printer sangat sederhana, maka saat ini kita bisa menemukan beberapa jenis printer. Jenis printer akan menentukan resolusi hasil cetakan yang dihasilkan. Resolusi itu sendiri merupakan jumlah titik dalam satu inch dan dinyatakan dalam satuan dpi (dot per inch). Cara kerja printer juga berbeda - beda menurut jenisnya. Supaya pembahasan cara kerja printer tidak meluas, maka disini akan dibatasi untuk membahas cara kerja printer laser. printer laser merupakan jenis printer yang menggunakan toner. Cara kerja printer laser ini mirip dengan cara kerja mesin foto copy. Printer laser memiliki kecepatan yang tinggi dalam mencetak. Kualitas hasil cetakan dari printer laser juga sangat tajam. Berikut ini adalah penjelasan tentang cara kerja printer laser:

11

Gambar : 2.8

Gambar : 2.8

1. Jutaan bite karakter data dialirkan dari komputer ke printer 2. Sebuah sirkuit elektronik yang terdapat di dalam printer (saat ini juga sudah ditanamkan di dalam komputer yang lebih modern) akan mengatur bagaimana cara mencetak data tersebut supaya benar tercetak pada sebuah kertas. 3. Rangkaian elektronik akan mengaktifkan kawat korona yang merupakan kawat dengan tegangan tinggi yang memberikan muatan listrik statis kepada apapun yang ada di dekatnya.

12

4. Kawat korona tersebut akan menyentuh drum photoreceptor sehingga muatan positif akan menyebar merata pada permukaan drum. 5. Pada saat yang sama, sirkuit akan mengaktifkan laser sehingga bisa menarik gambar halaman ke arah drum. Sebenarnya sinar laser tidak benar - benar bergerak, namun hanya memantul melalui cermin yang berada diatas drum sehingga sinar laser bisa mengenai permukaan drum dan menghapus permukaan positif yang ada disana serta. Sebagai gantinya, sinar laser akan menciptakan sebuah bidang yang bermuatan negatif. Secara bertahap, gambar daris eluruh halaman akan menumpuk pada permukaan drum. 6. Sebuah roll tinta akan menyentuh permukaan fotoreseptor dengan toner. Toner telah diberi muatan listrik positif sehingga bisa menempel di permukaan bagian drum photoreseptor yang memiliki muatan negatif. kemudian gambar bertinta halaman terbentuk di permukaan drum. 7. Selembar kertas akan bergerak menuju drum dan akan diberi muatan listrik positif oleh kawat korona. 8. Ketika kertas bergerak mendekati drum, muatan posotof akan menarik toner bermuatan negatif dan gambar akan dipindahkan dari drum ke kertas. Pada proses ini, partikel toner hanya menempel di permukaan kertas 9. Kertas yang telah tertempel toner akan melewati 2 roll panas. Panas dan tekanan yang diberikan dari roll akan membuat toner menjadi cepat kering secara permanen di dalam serat kertas. 10. Hasil prinout akan keluar seperti layaknya proses pada mesin foto copy. 2.4.2 Cara Kerja Scanner 1) Gambar yang akan dipindai diletakan di atas permukaan kaca pemindai Sebelum gambar dipindai, komputer akan menentukan seberapa jauh motor stepper yang membawa lampu akan maju, jaraknya ditentukan oleh panjang gambar dan posisi gambar di kaca pemindai.
13

2) Lampu mulai menyala dan motor stepper akan mulai berputar untuk menggerakkan lampu hingga posisi akhir gambar. 3) Cahaya yang dipancarkan lampu ke gambar akan segera

dipantulkan,kemudian pantulan yang dihasilkan akan dibaca oleh sejumlah cermin menuju lensa scanner. 4) Cahaya pantulan tersebut akhirnya akan sampai ke sensor CCD 5) Sensor CCD akan mengukur intensitas cahaya dn panjang gelombang yang dipantulkan dan merubahnya menjadi tegangan listrik analog. 6) Tegangan analog tersebut akan diubah menjadi nilai dijital oleh alat pengubah ADC (analog to Digital) 7) Sinyal digital dari sensor CCD akan dikirim ke papan lojik dan dikirimkan kembali ke computer dalam bentuk data dijital yang menunjukan warna pada titik-titik gambar yang dipantulkan. 2.5 Komponen Komponen Printer dan Scanner 2.5.1 Komponen Komponen Printer
a) Mainboard Printer Mainboard printer Merupakan pusat kontrol dari printer, semua printah kerja mekanik maupun data terjadi di bagian ini.

Gambar : 2.9

14

b) Timing disk adalah komponen yang berfungsi sebagai timing ( Pewaktu ) pada waktu printer menarik kertas, penjelasan yang lebih gampang-nya adalah perbedaan berjalanya kertas ketika kita menggunakan kualitas biasa dan kualitas foto / higth. disitu terlihat kecepatan yang berbeda. di sinilah fungsi alat ini. namun beberapa type printer tidak menggunakan timing disk

Gambar 2.10

c) Encoder Letak encoder biasanya ada di

belekang HEAD / Tempat catrid, fungsi alat ini hampir sama dengan timing disk. Namun penggunaanya yang berbeda, encoder bekerja sebagai timing pada HEAD. sama dengan timing disk, alat ini tidak terdapat di beberapa jenis dan tipe printer.
Gambar 2.11 :

d) Sensor Paper
15

Sensor ini bekerja sebagai pendeteksi ada tidaknya kertas untuk di print, berfungsi pula untuk mendeteksi panjang pendeknya kertas. biasanya alat ini terdapat di bagian samping atau atas Rol penarik kertas.

Gambar : 2.12

e) Power supply Power supply Merupakan penyuplai tegangan pada komponen printer.

Gambar : 2.13

f) Kabel Flexibel

16

g) Head dan Katrid Adalah otak dari output printer, disinilah perintah untuk mencetak Dokumen dari
Gambar : 2.14

komputer baik text maupun gambar di cetak ke kertas.

Gambar : 2.15

2.5.2 Komponen Komponen Scanner Komponen-komponen yang dimaksud adalah komponen-komponen pada scanner flatbed. Komponen tersebut adalah : 1. Alas kaca Alas kaca digunakan sebagai wadah dari gambar yang akan dibaca. 2. Sumber Cahaya Sumber cahaya berupa lampu dengan intensitas cahaya cukup tinggi akan menghasilkan cahaya yang diarahkan ke gambar. 3. Sensor sinal pantulan Jenis yang umum digunakan untuk jenis scanner flat bed adalah sensor CCD(charge-coupled devices). Alat ini berfungsi seperti mata yang akan membaca sinar pantulan dari gambar Untuk mengarahkan sampai ke CCD, cahaya pantulan dari gambar diarahkan dengan menggunakan sejumlah cermin dan lensa scanner. 4. Motor Stepper dan pita bergerigi Karena data dibaca baris perbaris, maka dibutuhkan motor stepper dan pita bergerigi untuk menggerakan lampu dan CCD.
17

5. Penutup Penutup digunakan untuk menghindari sinar luar yang masuk, sehingga data yang dibaca oleh CCD benar-benar data pantulan dari gambar yang sedang dibaca. Selain komponen-komponen tersebut tentu masih ada banyak komponen lain, tetapi fungsi dan bentuknya dapat berbeda antara jenis scanner satu dan lainnnya.

18

BAB III PENUTUP

3.1 Kesimpulan Printer merupakan sebuah perangkat keras yang dihubungkan pada komputer yang berfungsi untuk menghasilan cetakan baik berupa tulisan ataupun gambar dari komputer pada media kertas atau yang sejenisnya. Jenis-jenis printer diantaranya; Printer Dot matrik, Ink Jet, Laser Jet.Kualitas cetakan printer tergantung pada jenis printer yang kita gunakan. Sedangkan Scanner adalah sebuah alat input yang berfungsi sebagai penghasil gambar digital(image digitizer). Cara kerja scanner dalam membaca gambar ada kemiripan dengan mesin foto kopi, namun tidak seperti fotokopi dimana hasil pembacaan tersebut berupa hasil cetakan dalam lembar kertas dari citra yang dibaca, scanner akan menampilkan hasilnya di layar monitor untuk dapat di simpan sebagai sebuah file digital, Scanner mempunyai beberapa jenis yaitu Scanner Flat bed , Scanner Jenis Utomatic Document Feeder, Scanner Jenis Andheld dan Scanner Jenis Drum.

3.2 Saran
Scanner dan Printer mempunyai banyak jenis dimana tidak semua komponen pada jenis jenis tersebut sama Seperti pada printer Jenis Dot matrik dan Jenis Laser Jet, begitupun juga dengan Scanner dimana disini hanya dijelaskan komponen komponen Scanner secara umum. Untuk melengkapi materi diatas mungkin perlu ditambahkan sumber sumber lain yang memuat secara lengkap materi mengenai komponen komponen Printer dan Scanner dari setiap jenisnya.

DAFTAR PUSTAKA
19

Andika, S. (2011, Maret 22). Scanner Materi 4. Retrieved September 24, 2012, from Soerya:http://soerya.surabaya.go.id?AuP/eDU.KONTEN/edukasi.net/Elektro/Scanner/materi4.html Maulana, H. (2010, Oktober 19). Cara Kerja Scanner. Retrieved September 23, 2012, from Endra Maulana: http:/www.endramaulana.com/cara-kerja-scanner.html Pratiwi, I. (2011, April 23). Inesiapratiwi. Retrieved September 24, 2012, from Sejarah Scanner: http://inesiapratiwi.blogspot.com/2011/04/sejarah-scanner.html Rahmad, R. (2011, Maret 10). Komponen di dalam Printer. Retrieved September 24, 2012, from Tekter: tekter.wordpress.com/2011/03/10/komponen-didalam-printer/ Usman, D. (2011, January 12). Printer dan Teknologi Printing . Retrieved September 24, 2012, from David Usman: http://davidusman.wordpress.com/komputer-hardware/tentang-printerdan-teknologi-printing/ Wiguna, A. (2007, Oktober 12). Sejarah Printer. Retrieved September 24, 2012, from Ariefcz: http://ariefcz.blogspot.com/2007/10/sejarahprinter.html
