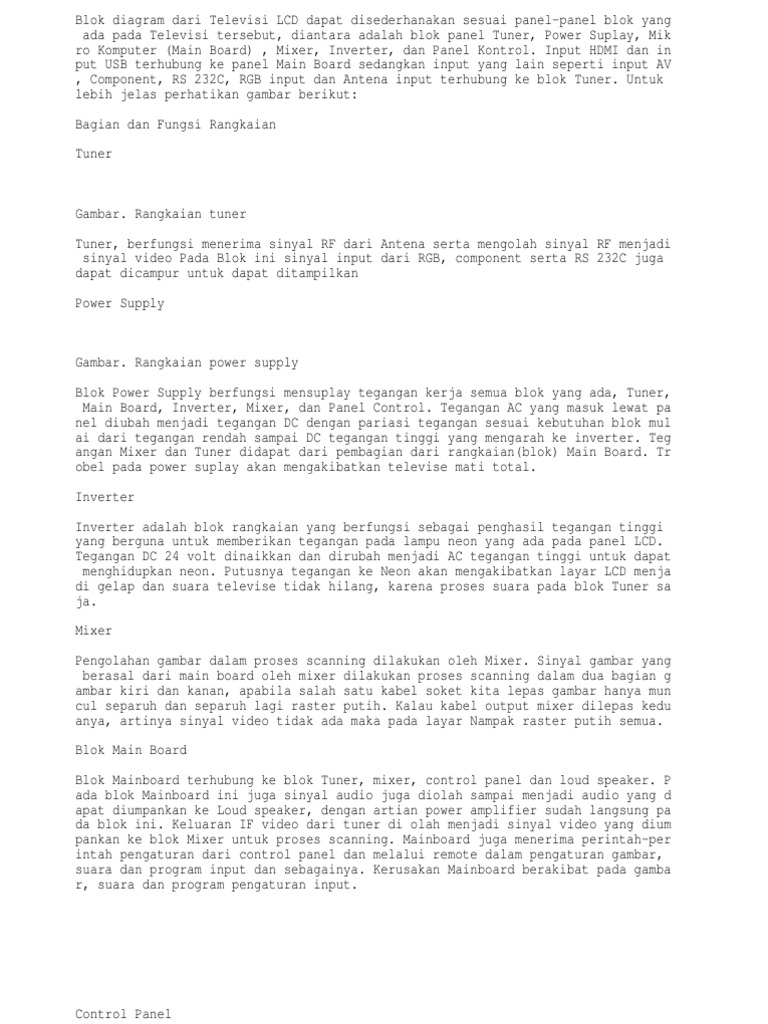

Blok diagram dari Televisi LCD dapat disederhanakan sesuai panel-panel blok yang ada pada Televisi tersebut,

diantara adalah blok panel Tuner, Power Suplay, Mik ro Komputer (Main Board) , Mixer, Inverter, dan Panel Kontrol. Input HDMI dan in put USB terhubung ke panel Main Board sedangkan input yang lain seperti input AV , Component, RS 232C, RGB input dan Antena input terhubung ke blok Tuner. Untuk lebih jelas perhatikan gambar berikut: Bagian dan Fungsi Rangkaian Tuner

Gambar. Rangkaian tuner Tuner, berfungsi menerima sinyal RF dari Antena serta mengolah sinyal RF menjadi sinyal video Pada Blok ini sinyal input dari RGB, component serta RS 232C juga dapat dicampur untuk dapat ditampilkan Power Supply

Gambar. Rangkaian power supply Blok Power Supply berfungsi mensuplay tegangan kerja semua blok yang ada, Tuner, Main Board, Inverter, Mixer, dan Panel Control. Tegangan AC yang masuk lewat pa nel diubah menjadi tegangan DC dengan pariasi tegangan sesuai kebutuhan blok mul ai dari tegangan rendah sampai DC tegangan tinggi yang mengarah ke inverter. Teg angan Mixer dan Tuner didapat dari pembagian dari rangkaian(blok) Main Board. Tr obel pada power suplay akan mengakibatkan televise mati total. Inverter Inverter adalah blok rangkaian yang berfungsi sebagai penghasil tegangan tinggi yang berguna untuk memberikan tegangan pada lampu neon yang ada pada panel LCD. Tegangan DC 24 volt dinaikkan dan dirubah menjadi AC tegangan tinggi untuk dapat menghidupkan neon. Putusnya tegangan ke Neon akan mengakibatkan layar LCD menja di gelap dan suara televise tidak hilang, karena proses suara pada blok Tuner sa ja. Mixer Pengolahan gambar dalam proses scanning dilakukan oleh Mixer. Sinyal gambar yang berasal dari main board oleh mixer dilakukan proses scanning dalam dua bagian g ambar kiri dan kanan, apabila salah satu kabel soket kita lepas gambar hanya mun cul separuh dan separuh lagi raster putih. Kalau kabel output mixer dilepas kedu anya, artinya sinyal video tidak ada maka pada layar Nampak raster putih semua. Blok Main Board Blok Mainboard terhubung ke blok Tuner, mixer, control panel dan loud speaker. P ada blok Mainboard ini juga sinyal audio juga diolah sampai menjadi audio yang d apat diumpankan ke Loud speaker, dengan artian power amplifier sudah langsung pa da blok ini. Keluaran IF video dari tuner di olah menjadi sinyal video yang dium pankan ke blok Mixer untuk proses scanning. Mainboard juga menerima perintah-per intah pengaturan dari control panel dan melalui remote dalam pengaturan gambar, suara dan program input dan sebagainya. Kerusakan Mainboard berakibat pada gamba r, suara dan program pengaturan input.

Control Panel Control panel terdiri dari dua bagian, panel control untuk pengaturan manual dan panel sensor dari Remote. Panel control manual adalah merupakan kumpulan switch push button yang kita tekan saat mengatur Program ( menaikkan chanel satu tingk at atau menurunkan chanel satu tingkat ), mengatur Volume ( Up atau Down ), tomb ol mengatur menu, OK, serta tombol pemilih Input. Kerusakan panel manual masih b isa diantisipasi dengan menggunakan Remote. Panel Remote berisi komponen sensor penerima remote yang akan mengumpankan perin tah-perintah ke blok Mainboard untuk diproses. Kerusakan pada blok ini mengakiba tkan Remote tidak berfungsi. Perawatan TV LCD Untuk perawatan TV LCD, berikut ini merupakan beberapa langkah-langkahnya : Gunakan LCD Seperlunya, Jangan menggunakannya apabila anda tidak perlu-perlu ama t dan jangan menggunakannya 24 jam nonstop harus ada waktu jedanya karena setiap barang elektronik ada masa hidupnya (Lifetime). Gunakan type power listrik yang memiliki grounding, karena bisa meminimalisir ke rusakan bila terjadi adanya sambaran petir. Pilihan ini merupakan opsional. Lakukan pembersihan secara berkala, minimal 2 minggu 1 kali, agar LCD selalu dal am keadaan jernih dari debu dan kotoran lainnya. Ingat! untuk membersihkannya ha rus menggunakan kain yang sangat halus yang sudah diolesi cairan khusus pembersi h LCD. Bila perlu anda bisa membeli peralatan khusus untuk membersihkan LCD. Jangan melakukan kegiatan pembersihan dalam keadaan listrik masih mengalir, cabu t semua kabel yang ada pada LCD untuk menghindari hal-hal yang tidak diinginkan. Adanya air yang masuk kedalam rangkaian LCD akan dapat mengakibatkan kerusakan fatal. Jauhkan LCD dari hal-hal yang mengandung air seperti air hujan, air minum dsb. K arena semua barang elektronik akan terjadi korsleting arus listrik apabila air m asuk kedalam komponen elektronik. Simpan LCD ditempat yang strategis dan aman dari jangkauan anak kecil, supaya me nghindari LCD anda tidak tersenggol atau menjadi mainan anak kecil. Cabut semua kabel yang berhubungan dengan Komputer (termasuk LCD) ketika terjadi hujan yang disertai petir, karena petir bisa menyambar melalui antena TV dan me rambat melalui kabel listrik. Untuk melindungi layar/screen LCD bisa menggunakan Screen Protector yang fungsinya menghalangi debu masuk kedalam LCD.
