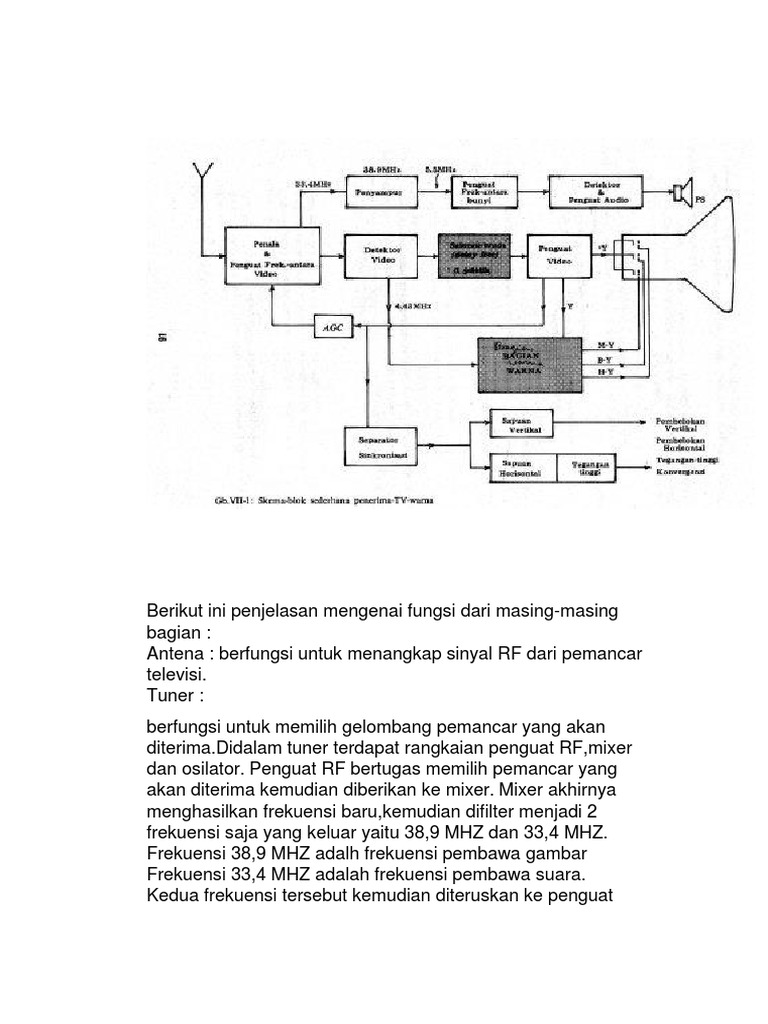

Berikut ini penjelasan mengenai fungsi dari masing-masing

bagian :
Antena : berfungsi untuk menangkap sinyal RF dari pemancar
televisi.
Tuner :
berfungsi untuk memilih gelombang pemancar yang akan
diterima.Didalam tuner terdapat rangkaian penguat RF,mixer
dan osilator. Penguat RF bertugas memilih pemancar yang
akan diterima kemudian diberikan ke mixer. Mixer akhirnya
menghasilkan frekuensi baru,kemudian difilter menjadi 2
frekuensi saja yang keluar yaitu 38,9 MHZ dan 33,4 MHZ.
Frekuensi 38,9 MHZ adalh frekuensi pembawa gambar
Frekuensi 33,4 MHZ adalah frekuensi pembawa suara.
Kedua frekuensi tersebut kemudian diteruskan ke penguat
video IF.
Video IF : berfungsi menguatkan sinyal-sinyal yang diterima
dari mixer,kemudin diteruskan ke video detektor.
Video detektor :berfungsi mendeteksi sinyal gambar dan suara
kemudian diteruskan ke video driver. Sinyal pembawa gambar
dideteksi hingga keluar sinyal gambar yang frekuensinya 15
KHZ-5 MHZ,sinyal pembawa suara dideteksi hingga keluar
sinyal pembawa suara baru 5,5 MHZ (FM).
Video driver berfungsi memisahkan sinyal pembawa
suara,sinyal gambar dan sinyal sincronisasi.
Sinyal gambar diteruskan ke video output.
Sinyal suara diteruskan ke sound IF amplifier.
Sinyal sinkronisasi diteruskan ke sinkronisasi separator.
Video output berungsi menguatkan sinyal gambar lalu
diteruskan ke katoda tabung.
Sound IF amplifier berfungsi menguatkan sinyal suara
kemudian diteruskan ke detektoe FM,detektor FM mendeteksi
sinyal 5,5 MHZ hingga tinggal frekuensi audio,kemudian ke
penguat audio terus ke loudspeaker.Untuk bagian sound IF
sampai penguat audio ini seperti penguat amplifier biasa.
Syncronisasi separator berfungsi untuk menyesuaikan gambar
yang dipancarkan dari pemancar.
Osilator vertikal berfungsi membangkitkan frekuensi 50 Hz
kemudian diteruskan driver vertikal lalu ke output
vertikal,selanjutnya ke defleksi vertikal dan defleksi vertikal ini
membuka gambar secara vertikal (atas bawah).
AFC berfungsi mengoreksi frekuensi horizontal 15,625 Khz dan
diteruskan ke osilator horizontal.
Osilator horizontal berfungsi untuk membangkitkan frekuensi
15,625 Khz kemudian diteruskan ke driver horizontal lalu ke
output horizontal selanjutnya ke defleksi horizontal dan defleksi
horizontal ini membuka gambar secara horizontal (kanan kiri).
Horizontal output juga membangkitkan tegangan tinggi sekitar
10-20 kv untuk anoda tabungnya.
 1. BAGIAN REGULATOR
2. BAGIAN OSILATOR VERTICAL & HORISONTAL
3. BAGIAN PROGRAM
4. BAGIAN DRIVER HORISONTAL
5. TRANSISTOR HORISONTAL OUTPUT
6. FLYBACK
7. BAGIAN VERTICAL OUTPUT
8. BAGIAN RGB

A.Tabung/CRT(catoda ray tube):

Tabung berfungsi untuk menampilkan informasi-informasi gambar yang

kita lihat,disekeliling tabung terdapat gulungan tembaga yg dibungkus
dengan solasi yg dinamakan degaussing coil,degaussing berguna untuk
menyetabilkan medan magnit didalam tabung, ciri-ciri dari kerusakan
tabung Ialah: 1.gambar tak tampak 2.gambar tampak tapi gelap. 3.warna
tidak lengkapatau pincang. 4.gambar tidak focus atau buyar 5.layar nyala
merah/hijau/biruterang tapi bergaris. 6.gambar tampak tapi hanya salah
satu warna saja dll.

B1.Defleksi yoke :

Defleksi yoke terbuat dari tembaga yang dililit dibatang ferit yg melingkar,
defleksi yoke terdiri dari dua bagian,yaitu lilitan horisontal dan vertikal,
untuk lilitan horisontal terletak dibagian dalam dan vertilal dibagian luar,
defleki berfungsi untuk menarik elektron-elektron didalam tabung kearah
horisontal dan verikal.ciri-ciri dari kerusakan defleksi Ialah: 1. defleksi
horisontal,untuk kerusakan defleksi horisontal biasanya kebakar,atau
jamuran dan dilayar gambar tampak tapi ditengah dan kanan kiri
melengkung.2.Defleksi vetical,ciri-ciri kerusakan defleksi vertical ialah
gambar nampak ditengah dan bergaris-garis atas bawah hitam,tetapi untuk
defleksi vertical biasanya jarang sekali terjadi kerusakan.

B2.pincusent adjustmen/cincin pengatur warna:

Cincin ini berperan penting didalam monitor,cincin ini berfungsi untuk

mengatur bayangan warna,supaya gambar maupun tulisan tidak ada
bayangan warna,sehingga akan tampak warna aslinya.

C. Regulator/power suply :

Regulator berfungsi untuk menyuplay tegangan keseluruh rangkaian

pcb/board, juga kerangkaian RGB dan tabung,biasanya tegangan
output/sekunder pada tiap2 regulator monitor belum tentu sama,tapi pada
intinya ada 3 yaitu 1. +Dc 6,5 volt untuk menyuplay tegangan ke vilamen
CRT, 2. +Dc 12>15 volt untuk menyuplay tegangan ke IC oscilator
horisontal dan vertical dan juga ke IC program,3+Dc 50> 75 volt untuk
menyuplay tegangan ke horisontal output melalui flyback.Ciri-ciri
kerusakan dari regulator ialah:1. Monitor nggak bisa nyala, 2.Monitor kalau
dinyalakan terjadi konsleting pada jalur listrik,3.Monitor nyala tetapi
gambar ngleod/bergoyang dll.

D.flyback :

Flyback berfungsi untuk membangkitkan tegangan tinggi yang semula

antara 75.s/d 130. volt menjadi 25 kilo volt,flyback berguna untuk
menbangkitkan cahaya didalam tabung,dibadan flyback terdapat 2 trimpot
pengaturan yaitu,pengaturan scren dan focus,scren berguna untuk mengatur
gelap terangnya gambar,dan focus berguna untuk mengatur kefokusan
gambar atau tulisan.Ciri-ciri dari kerusakan flyback ialah:1.Gambar
buyar/tidak focus 2.gambar ada tapi terlalu terang,ada garis buku 3.gambar
gelap 4.led control nyala tapi monitor nggak bisa hidup 5.monitor nyala tapi
bunyi pletek-pletek 6.monitor nyala tapi gambar kedip kedip dll.
E.Rangkaian RGB:rangkaian ini berfungsi untuk mengolah warna yg datang
dari VGA card dan dikirim ketabung gambar/CRT. Ciri-ciri dari kerusakan
RGB ialah:1.gambar merah kekuning kuningan 2.gambar biru kemerah
merahan 3.gambar biru keputih putihan 4.gambar tampak tapi hanya
hijau,merah atau biru dll.

F.Dibawah tabung ini terdapat 1. Rangkaian program 2.Rangkaian oscilator

vertical,horisontal 3.Rangkaian vertical output 4.horisontal driver dan
output,untuk gambar ini tidak saya perlihatkan secara detail karena untuk
tiap-tiap jenis monitor letaknya belum tentu sama,dan sebagai contoh lihat
gambar diatas, Board samsung 591s.tetapi akan saya terangkan cici-cirinya .

1. Rangkaian program: terdiri dari IC (intergrated circuit) dan

tambahan komponen disekelilingnya untuk mengetahui IC program
ciri-cirinnya ialah,sebagian kaki- kakinya terhubung ke swit Digital
yang ada dipanel depan monitor,IC program berfungsi untuk
mengendalikan semua pengaturan yang ada di monitor, seperti V
size,V center,H size,H center,colour dll.ciri-ciri kerusakan dari IC
program ialah,led indikator nyala tapi monitor nggak mau
hidup,monitor nyala tapi semua pengaturan nggak berfungsi,monitor
nyala kemudian beberapa menit mati dll.
2. Rangkaian oscilator Vertical & Horisontal :Untuk rangkaian oscilator
vertikal dan horisontal biasanya jadi satu dalam IC (intergrated
circuit) ada juga yang jadi satu dengan rangkaian program.ciri-ciri
dari rangkaian oscilator vertical dan horisontal ialah,sebagian kaki-
kakinya terhubung ke ic output vertical dan basis transistor driver
horisontal....
