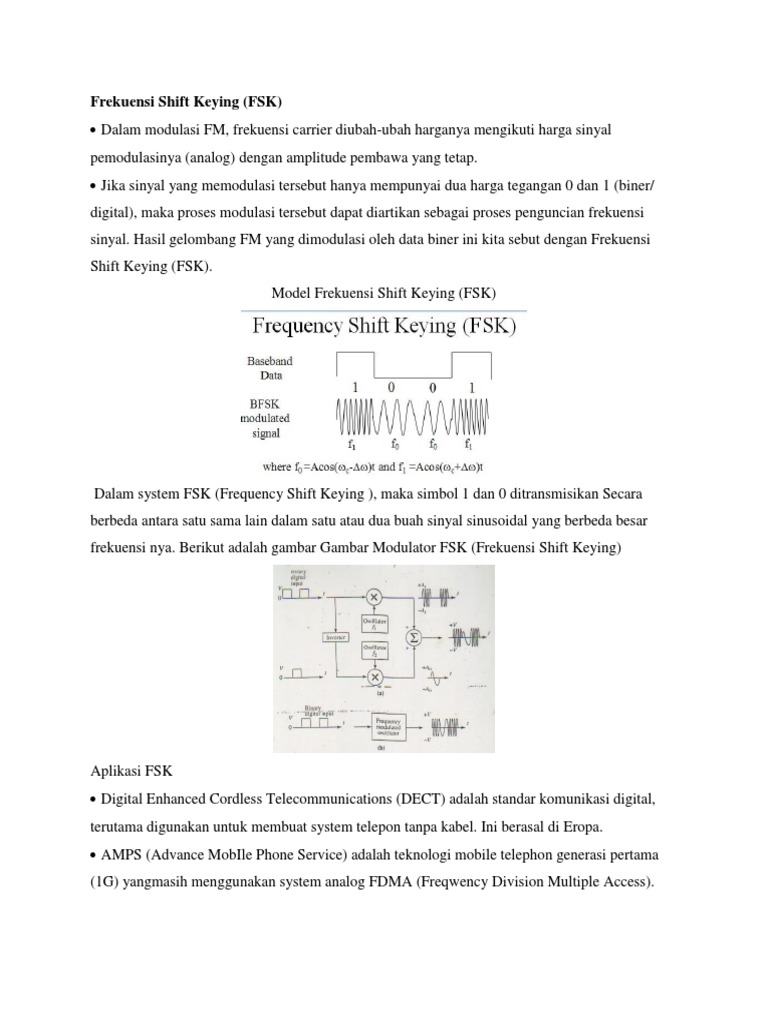

Frekuensi Shift Keying (FSK)

Dalam modulasi FM, frekuensi carrier diubah-ubah harganya mengikuti harga sinyal
pemodulasinya (analog) dengan amplitude pembawa yang tetap.
Jika sinyal yang memodulasi tersebut hanya mempunyai dua harga tegangan 0 dan 1 (biner/
digital), maka proses modulasi tersebut dapat diartikan sebagai proses penguncian frekuensi
sinyal. Hasil gelombang FM yang dimodulasi oleh data biner ini kita sebut dengan Frekuensi
Shift Keying (FSK).
Model Frekuensi Shift Keying (FSK)

Dalam system FSK (Frequency Shift Keying ), maka simbol 1 dan 0 ditransmisikan Secara
berbeda antara satu sama lain dalam satu atau dua buah sinyal sinusoidal yang berbeda besar
frekuensi nya. Berikut adalah gambar Gambar Modulator FSK (Frekuensi Shift Keying)

Aplikasi FSK
Digital Enhanced Cordless Telecommunications (DECT) adalah standar komunikasi digital,
terutama digunakan untuk membuat system telepon tanpa kabel. Ini berasal di Eropa.
AMPS (Advance MobIle Phone Service) adalah teknologi mobile telephon generasi pertama
(1G) yangmasih menggunakan system analog FDMA (Freqwency Division Multiple Access).
 CT2 adalah standar telepon tanpa kabel yang digunakan pada awal tahun sembilan puluhan
untuk memberikan layanan telepon jarak pendek protomobile di beberapa negara di Eropa. Hal
ini dianggap sebagai pelopor untuk sistem DECT populer.
Keuntungan FSK
mempunyai kinerja yang lebih baik dan menggunakan system deteksi yang lebih
sederhana dibandingkan dengan PSK.
FSK mempunyai performance error yang sedikit dibanding PSK atau QAM
konstelasi FSK ini sangat cocok untuk sistem komunikasi yang memerlukan daya
konstan untuk transmisi.
Kekurangan:
Bandwidth yang diperlukan untuk konstelasi ini terus semakin tinggi dan lebih tinggi. Fakta ini
hanya membuat konstelasi ini tidak praktis untuk situasi saat kita ingin mengirimkan banyak
pesan. Dengan kata lain, data rate hanya terbatas karena tempat persyaratan akut untuk
bandwidth sistem komunikasi yang digunakan. Meskipun metode ini memiliki sifat tertinggi
banyak, terutama yang menyiratkan BER konstan untuk pesan sebanyak yang kami inginkan,
fakta bahwa metode ini mengkonsumsi meningkatkan jumlah bandwidth hanya membuat metode
ini tidak praktis. konstelasi FSK dapat ditemukan ketika sejumlah kecil pesan sedang dikirim,
atau ketika ada persyaratan yang memberatkan dari keandalan (yang BER) dari sistem
komunikasi.

Phase Shift Keying (PSK)

pengiriman sinyal melalui pergeseran fase. Metoda ini merupakan suatu bentuk modulasi fase
yang memungkinkan fungsi pemodulasi fase gelombang termodulasi di antara nilai-nilai diskrit
yang telah ditetapkan sebelumnya. Dalam proses modulasi ini fase dari frekuensi gelombang
pembawa berubah-ubah sesuai denganperubahan status sinyal informasi digital. Sudut fase harus
mempunyai acuan kepada pemancar dan penerima. Akibatnya, sangat diperlukan stabilitas
frekuensi pada pesawat penerima. Guna memudahkan untuk memperoleh stabilitas pada
penerima, kadang-kadang dipakai suatu teknik yang koheren dengan PSK yang berbeda-beda.
Hubungan antara dua sudut fase yang dikirim digunakan untuk memelihara stabilitas. Dalam
keadaan seperti ini , fase yang ada dapat dideteksi bila fase sebelumnya telah diketahui. Hasil
dari perbandingan ini dipakai sebagai patokan (referensi). Untuk transmisi Data atau sinyal
Digital dengan kecepatan tinggi, lebih efisien dipilih system modulasi PSK.
Modulasi yang menyatakan signal digital 1 sebagai suatu nilai tegangan tertentu dengan beda
fase tertentu pula (misalnya tegangan 1 volt beda fase 0 derajat), dan sinyal digital 0 sebagai
suatu nilai tegangan tertentu (yang sama dengan nilai tegangan sinyal PSK bernilai 1, misalnya 1
Volt) dengan beda fase yang berbeda (misalnya 180 derajat). Tentunya pada teknik-teknik yang
lebih rumit, Hal ini bisa di modulasi dengan perbedaan fase yang lebih banyak lagi. Phase-shift
Keying (PSK), digunakan suatu jumlah terbatas berdasarkan fase.

Pada sistem modulasi Phase Shift Keying (PSK), sinyal gelombang pembawa sinusoidal dengan
amplitudo dan frekuensi yang dapat digunakan untuk menyatakan sinyal biner 1 dan 0, tetapi
untuk sinyal 0 fasa gelombang pembawa tersebut digeser 180 drajat seperti pada gambar di
bawah ini:

Blok diagram modulasi psk

Aplikasi:
Karena PSK memiliki kemudahan, jika dibandingkan denganquadrature amplitudemodulation,
maka PSK banyak digunakan dalam berbagai teknologi:
1. wireless LAN standard, menggunakan different PSKtergantung dari data-rate yang diperlukan.
Pada rate dasar 1Mbit/, digunakanDBPSK (differential BPSK)
2. Wireless LAN standard, mempunyai 8 data rate: 6, 9, 12, 18,24, 36, 48 dan 54 Mbit/s. mode 6
dan 9 Mbit/s menggunakan modulasi OFDM dimana setiap sub-carrier merupaan modulasi
BPSK.
3. Digunakan dalam standarRFID seperti ISO/IEC 14443 yang diadopsi untuk
biometricpassports, credit cards sepertiAmerican Express's ExpressPay dan lainnya.
4. Cellular Telephone
5. Cordless Telephone
6. Machine
7. Computer Modem

KELEBIHAN DAN KEKURANGAN

Kelebihan

Transmisi data atau slnyal digital dengan kecepatan tinggi,

Performansi interfereininya lebth baik, jumlah level yang dekodekan lebih banyak

Bandwidthnya lebih kecil

Kekurangan

Sangat diperlukan stabilitas frekuensi pada pesawat penerima

Amplitudo Shift Keying (ASK)

ASK (Amplitudo Shift Keying) adalah suatu bentuk modulasi yang mewakili data digital sebagai
variasi amplitudo dari gelombang pembawa. Amplitudo dari sinyal carrieranalog bervariasi
sesuai dengan aliran bit (modulasi sinyal), menjaga frekuensi dan fase konstan. Tingkat
amplitudo dapat digunakan untuk mewakili logika 0 dan 1.ASK (Amplitude Shift Keying)
merupakan suatu modulasi di mana logika 1 diwakili dengan adanya sinyal dan logika 0
diwakili dengan adanya kondisi tanpa sinyal.
Pada teknik modulasi ASK data digital yang ditumpangkan direpresentasikan dengan cara
mengubah-ubah amplitudo gelombang pembawa. Sinyal ASK mentransmisikan data biner ketika
data modulasi ON adalah logika high dan OFF ketika modulasi sinyal adalah logika low. Sering
juga disebut dengan modulasi On-Off Keying (OOK). Berikut adalah gambar
blok diagram modulator ASK :
Dalam modulasi ASK, amplitudo carrier tersaklar ON dan OFF sesuai dengan kecepatan sinyal
pemodulasi. Sinyal direpresentasikan dalam dua kondisi perubahan amplitudo gelombang
pembawa, yaitu logika 1 dan 0. Logika 1direpresentasikan dengan status ON (ada
gelombang pembawa) sedangkan logika0 direpresentasikan dengan status OFF (tidak ada
gelombang pembawa). Dari dua kondisi tersebut, maka didapatkan sebuah sinyal yang
termodulasi ASK.

gambar1: modulasi ASK

Keuntungan dan Kerugian menggunakan ASK:
Keuntungan:
Bit per baud (kecepatan digital) lebih besar

Kerugian:
Dalam menentukan level acuan yang dimilikinya, yakni setiap sinyal yang diteruskan
melalui saluran transmisi jarak jauh selalu dipengaruhi oleh redaman dan distorsi lainnya.
Oleh sebab itu metode ASK hanya menguntungkan bila dipakai untuk hubungan jarak
dekat saja.
Sangat untuk menentukan level sinyal yang tetap, pada saat di transmisikan jarak jauh
kemungkinan akan terkena distorsi dan redaman

Aplikasi:
Infrared Remote Control Extender dengan menggunakan Modul IR-8510, TLP916A dan
RLP916A Merupakan salah satu alat yang menggunakan aplikasi dari modulasi
digitalASK(Amplitude Shift Keying
 JENIS-JENIS MODULASI DIGITAL
(FSK, PSK, DAN ASK)

NAMA : LUTFIYAH WULANDARI

NIM : 1315030056
KELAS : TT-2C

TEKNIK TELEKOMUNIKASI
TEKNIK ELEKTRO
