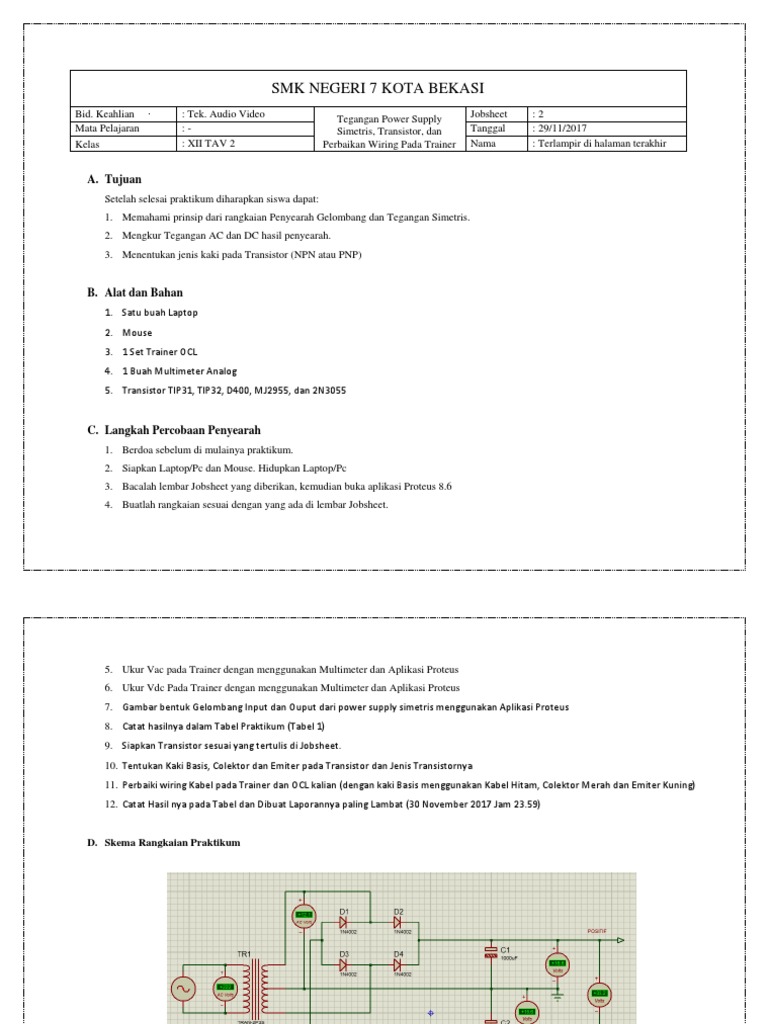

SMK NEGERI 7 KOTA BEKASI

Bid. Keahlian : Tek. Audio Video Jobsheet :2

Tegangan Power Supply
Mata Pelajaran :- Simetris, Transistor, dan Tanggal : 29/11/2017
Kelas : XII TAV 2 Perbaikan Wiring Pada Trainer Nama : Terlampir di halaman terakhir

A. Tujuan
Setelah selesai praktikum diharapkan siswa dapat:
1. Memahami prinsip dari rangkaian Penyearah Gelombang dan Tegangan Simetris.
2. Mengkur Tegangan AC dan DC hasil penyearah.
3. Menentukan jenis kaki pada Transistor (NPN atau PNP)

B. Alat dan Bahan

1. Satu buah Laptop
2. Mouse
3. 1 Set Trainer OCL
4. 1 Buah Multimeter Analog
5. Transistor TIP31, TIP32, D400, MJ2955, dan 2N3055

C. Langkah Percobaan Penyearah

1. Berdoa sebelum di mulainya praktikum.
2. Siapkan Laptop/Pc dan Mouse. Hidupkan Laptop/Pc
3. Bacalah lembar Jobsheet yang diberikan, kemudian buka aplikasi Proteus 8.6
4. Buatlah rangkaian sesuai dengan yang ada di lembar Jobsheet.
 5. Ukur Vac pada Trainer dengan menggunakan Multimeter dan Aplikasi Proteus
6. Ukur Vdc Pada Trainer dengan menggunakan Multimeter dan Aplikasi Proteus
7. Gambar bentuk Gelombang Input dan Ouput dari power supply simetris menggunakan Aplikasi Proteus
8. Catat hasilnya dalam Tabel Praktikum (Tabel 1)
9. Siapkan Transistor sesuai yang tertulis di Jobsheet.
10. Tentukan Kaki Basis, Colektor dan Emiter pada Transistor dan Jenis Transistornya
11. Perbaiki wiring Kabel pada Trainer dan OCL kalian (dengan kaki Basis menggunakan Kabel Hitam, Colektor Merah dan Emiter Kuning)
12. Catat Hasil nya pada Tabel dan Dibuat Laporannya paling Lambat (30 November 2017 Jam 23.59)

D. Skema Rangkaian Praktikum

 E. Tabel Praktikum

TABEL HASIL PRAKTIKUM

Vdc Vdc
Vsumber Vsumber Vin Vin Vin Vdc Vdc Vdc Vdc BENTUK
(SIM (Avo
Simulasi (Avo) (SIM) (Avo1) (Avo2) (SIM1) (SIM2) (Avo1) (Avo2) GELOMBANG
Total) Total)

221 220V 12.1V 11,5V 12V 16.6V 16.6V 33.2V 6V 27V 34V

F. Tabel Praktikum Transistor

TRANSISTOR

No Transistor Jenis RC RE Kondisi Bentuk Fisik

1 MJ2955 PNP 3500 3500 BAIK

2 2N0355 NPN 4000 4000 BAIK

3 D400 NPN 3500 3500 BAIK

4 TIP31 NPN 4000 4000 BAIK

G. Kesimpulan dan Saran
Setelah melakukan kegiatan ini, diharapkan kami yang melakukan percobaan/praktikum dapat memahami dengan baik konsep, cara kerja,
cara menghitung dari komponen-komponen diatas dan dapat melakukannya secara mandiri/individu. Diharapkan pula dapat meningkatkan
pemahaman pada transistor atau pada komponen lainnya. Terimakasih~

Kelompok 11 dan 12
Fitri Andiani, 12
Lailani Fauziah, 11
Mayang Ayu Ardani, 11
Novia Riska Ardhana, 12
Risca Wijaya, 11
Riza Tri Febrianto, 12
