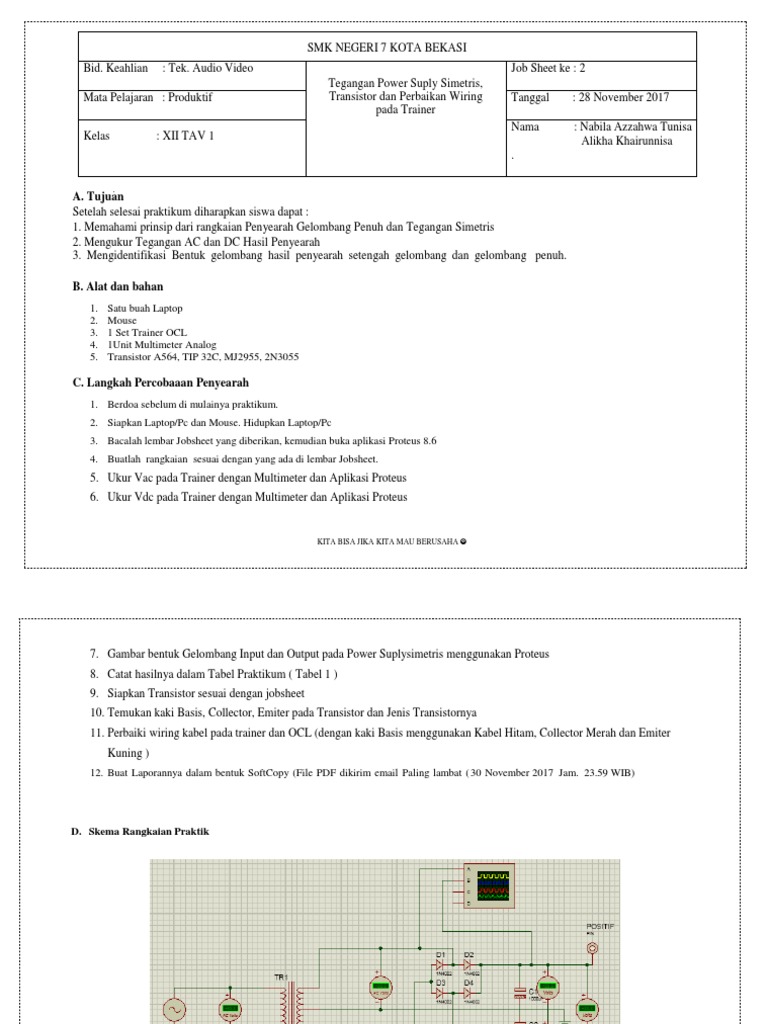

SMK NEGERI 7 KOTA BEKASI

Bid. Keahlian : Tek. Audio Video Job Sheet ke : 2

Tegangan Power Suply Simetris,
Mata Pelajaran : Produktif Transistor dan Perbaikan Wiring Tanggal : 28 November 2017
pada Trainer
Nama : Nabila Azzahwa Tunisa
Kelas : XII TAV 1 Alikha Khairunnisa
.

A. Tujuan
Setelah selesai praktikum diharapkan siswa dapat :
1. Memahami prinsip dari rangkaian Penyearah Gelombang Penuh dan Tegangan Simetris
2. Mengukur Tegangan AC dan DC Hasil Penyearah
3. Mengidentifikasi Bentuk gelombang hasil penyearah setengah gelombang dan gelombang penuh.

B. Alat dan bahan

1. Satu buah Laptop
2. Mouse
3. 1 Set Trainer OCL
4. 1Unit Multimeter Analog
5. Transistor A564, TIP 32C, MJ2955, 2N3055

C. Langkah Percobaaan Penyearah

1. Berdoa sebelum di mulainya praktikum.
2. Siapkan Laptop/Pc dan Mouse. Hidupkan Laptop/Pc
3. Bacalah lembar Jobsheet yang diberikan, kemudian buka aplikasi Proteus 8.6
4. Buatlah rangkaian sesuai dengan yang ada di lembar Jobsheet.
5. Ukur Vac pada Trainer dengan Multimeter dan Aplikasi Proteus
6. Ukur Vdc pada Trainer dengan Multimeter dan Aplikasi Proteus

KITA BISA JIKA KITA MAU BERUSAHA

 7. Gambar bentuk Gelombang Input dan Output pada Power Suplysimetris menggunakan Proteus
8. Catat hasilnya dalam Tabel Praktikum ( Tabel 1 )
9. Siapkan Transistor sesuai dengan jobsheet
10. Temukan kaki Basis, Collector, Emiter pada Transistor dan Jenis Transistornya
11. Perbaiki wiring kabel pada trainer dan OCL (dengan kaki Basis menggunakan Kabel Hitam, Collector Merah dan Emiter
Kuning )
12. Buat Laporannya dalam bentuk SoftCopy (File PDF dikirim email Paling lambat ( 30 November 2017 Jam. 23.59 WIB)

D. Skema Rangkaian Praktik

KITA BISA JIKA KITA MAU BERUSAHA

E. Tabel Pratikum

TABEL HASIL PRAKTIKUM Bentuk Gelombang

V Sumber V Sumber Vin Vin Vin Vdc Vdc Vdc Vdc Vdc Vdc
(Simulasi) (Avo) (Simulasi) (Avo (Avo (Sim (Sim (Sim (Avo (Avo (Avo
1) 2) 1) 2) total) 1) 2) Total

221Volt 220 Volt 12.1 Volt 12.00 11.5 16.6 16.6 33.2 12.45 13.31 25.76
Volt Volt Volt Volt Volt Volt Volt Volt

F. Tabel Hasil Praktikum

TRANSISTOR
Wiring Transistor (Trainer OCL)
No. Transistor Jenis RC RE Kondisi Bentuk Fisik
No Transistor Kondisi Wiring
1 MJ2955 PNP 4.5 5.5 1 MJ2955 Baik B = Hitam
C = Merah
BAIK E = Kuning
2 2N3055 Baik B = Hitam
C = Merah
E = Kuning
2 2N0355 NPN 4 4 BAIK

3 TIP 32 NPN 4.2 4 BAIK

4 A564 PNP 4 3.9 BAIK

G. Kesimpulan

1. Power suply adalah alat yang digunakan untuk mengubah tegangan AC menjadi DC.
2. Transistor merupakan komponen semi konduktor yang berguna sebagai penguat sinyal.
3. Transistor memiliki 2 jenis, Yaitu Bipolar dan Transistor efek medan ( FET ).
4. Penguat common Emiter adalah bentuk penguat tegangan, dimana pada kaki Emiter di groundkan, lalu input dimasukan ke Basis dan
output pada kaki Collector.

H. Saran
Tidak ada saran pak

KITA BISA JIKA KITA MAU BERUSAHA
