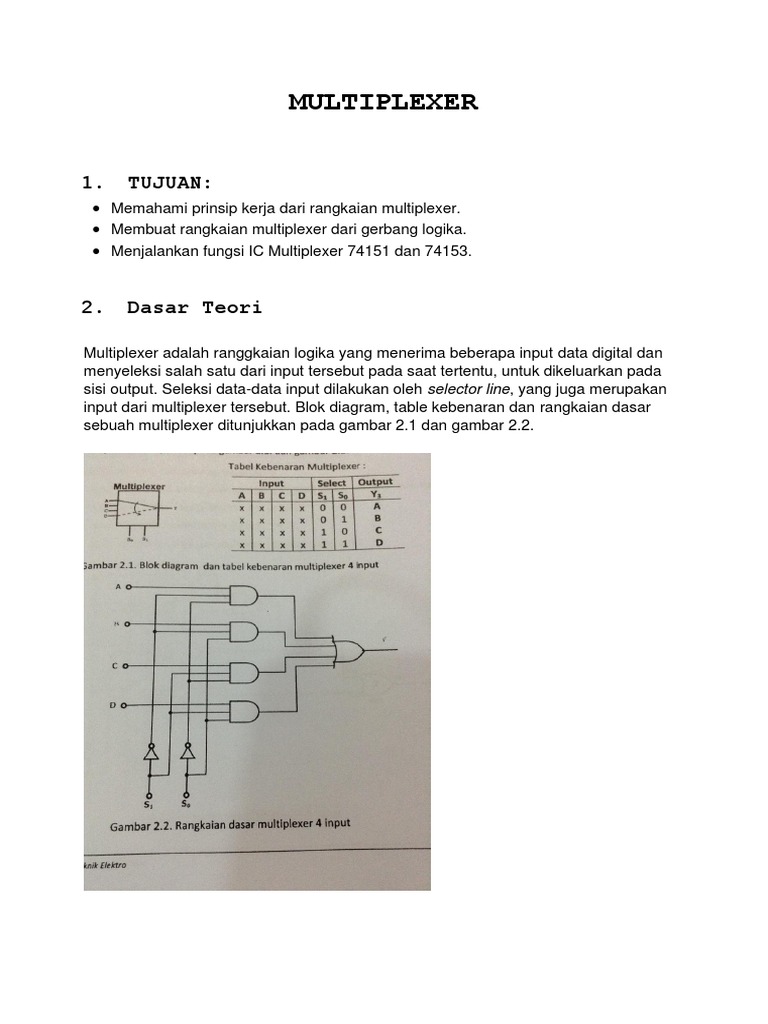

MULTIPLEXER

1. TUJUAN:
Memahami prinsip kerja dari rangkaian multiplexer.
Membuat rangkaian multiplexer dari gerbang logika.
Menjalankan fungsi IC Multiplexer 74151 dan 74153.


2. Dasar Teori

Multiplexer adalah ranggkaian logika yang menerima beberapa input data digital dan
menyeleksi salah satu dari input tersebut pada saat tertentu, untuk dikeluarkan pada
sisi output. Seleksi data-data input dilakukan oleh selector line, yang juga merupakan
input dari multiplexer tersebut. Blok diagram, table kebenaran dan rangkaian dasar
sebuah multiplexer ditunjukkan pada gambar 2.1 dan gambar 2.2.




3. Alat-Alat yang digunakan

No

Alat-alat dan komponen Jumlah
1 IC 7404 (Hex Inverter)
IC 7411 (Tri 3 Input AND Gate)
IC 7432 (Quad 2 Input OR Gate)
IC 74153(Dual 4-Input Multiplexer)
IC 74151(8-Input Multiplexer)
1
3
1
1
1
2 Power Supply DC 1
3 Multimeter 1
4 Logic Probe 1
5 Resistor 220 2
6 LED 2
7 Protoboard 1
8 Kabe-kabel penghubung Secukupnya

4. Langkah-Langkah Percobaan

Langkah-langkah dalam melakukan percobaan adalah sebagai
berikut:

A. Multiplexer 4 Input dengan gerbang logika

1. Lihat data sheet untuk masing-masing IC yang
dipergunakan, catat kaki-kaki input, output serta
kaki Vcc dan Ground.
2. Atur tegangan power supply sebesar 5 Volt.
3. Buat rangkaian-rangkaian multiplexer seperti gambar
4.1

4. Berikan logic 0 dan/atau logic 1 pada masing-
masing input A,B,C,D serta S1 dan S0 sesuai tabel
6.1, Amati LED pada output Y. Catat hasilnya pada
table 6.1.
B. Multiplexer dengan IC TTL 74153 dan 74151
5. Buat rangkaian seperti gambar 4.2.
6. Berikan logic 0dan/atau logic 1 pada masing-masing
input sesuai tabel 6.2, Amati LED pada output 1Y
dan 2Y. Catat hasilnya pada tabel 6.2.

7. Buat rangkaian seperti gambar 4.3.
8. Berikan logic 0 dan/atau logic 1 pada masing-
masing input sesuai tabel 6.3, Amati LED pada
output 1Y dan 2Y. Catat hasilnya pada tabel 6.3.

9. Rancanglah rangkaian multiplexer 8 input dengan
IC Dual 4-input Multiplexer 74153.
10. Berikan logic 0 dan/atau logic 1 pada masing-
masing input sesuai tabel 6.4, Amati LED pada
output Y. Catat hasilnya pada tabel 6.4.
