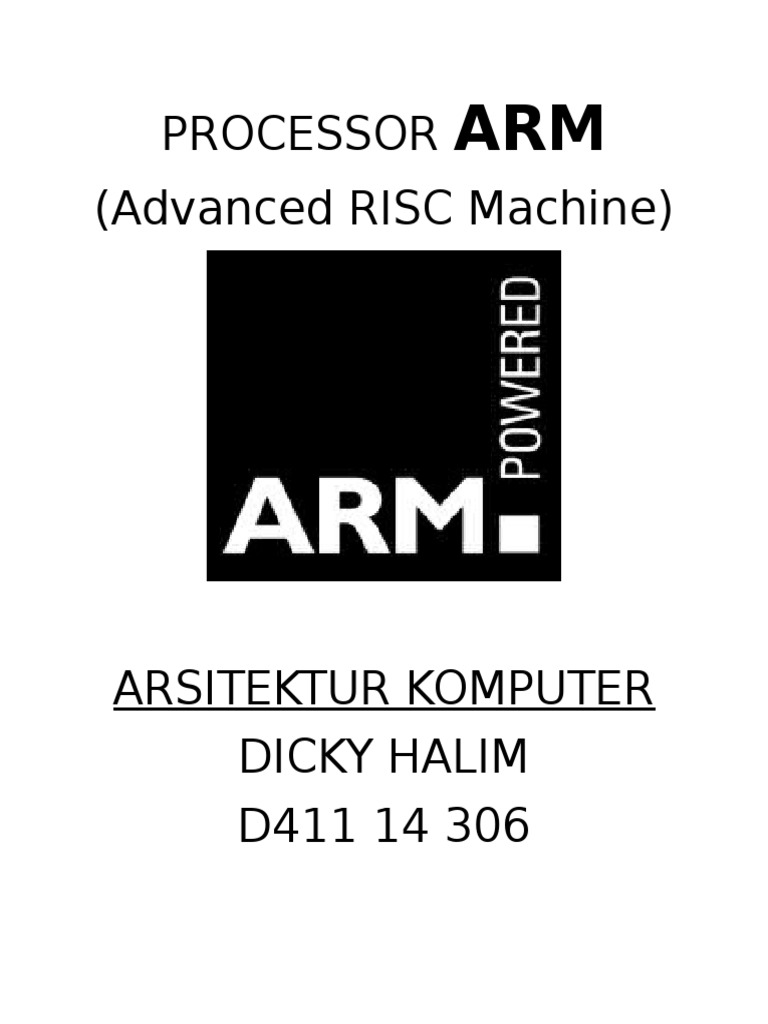

PROCESSOR

ARM

(Advanced RISC Machine)

ARSITEKTUR KOMPUTER
DICKY HALIM
D411 14 306

Pengantar

Arsitektur ARM merupakan arsitektur prosesor 32-bit RISC yang dikembangkan oleh ARM Limited.
Dikenal sebagaiAdvanced RISC Machine di mana sebelumnya dikenal sebagai Acorn RISC
Machine. Pada awalnya merupakanprosesor desktop yang sekarang didominasi oleh keluarga x86.
Namun desain yang sederhana membuat prosesor ARM cocok untuk aplikasi berdaya rendah. Hal
ini membuat prosesor ARM mendominasi pasar mobile electronic danembedded system di mana
membutuhkan daya dan harga yang rendah.
Pada tahun 2007, sekitar 98% dari satu miliar mobile phone yang terjual menggunakan setidaknya
satu buah prosesor ARM. Dan pada tahun 2009, prosesor ARM mendominasi sekitar 90% dari
keseluruhan pasar prosesor 32-bit RISC. Prosesor ARM digunakan di berbagai bidang seperti
elektronik umum, termasuk PDA, mobile phone, media player, music player, game console
genggam, kalkulator dan periperal komputer seperti hard disk drive dan router.
Lisensi arsitektur ARM dimiliki oleh Alcatel, Atmel, Broadcom, Cirrus Logic, Digital Equipment
Corporation, Freescale, Intel melalui DEC, LG, Marvell Technology Group, NEC, NVIDIA, NXP
Semiconductors, OKI, Quallcomm, Samsung, Sharp, ST Microelectronics, Symbios Logic, Texas
Instruments, VLSI Technology, Yamah dan ZiiLABS.

Sejarah
Setelah sukses dengan komputer
BBC Micro, Acorn Computers Ltd
mempertimbangkan berpindah
dari prosesor MOS Technology
6502 ke pasar yang akan segera
didominasi oleh IBM PC yang
diluncurkan pada tahun
1981. Acorn Business
Computer (ABC) pada saat itu
membutuhkan prosesor berikutnya untuk dapat bekerja pada platform BBC Micro. Namun prosesor
seperti Motorola 68000 dan National Semiconductor 32016 tidak cocok, sedangkan prosesor 6502
tidak mencukupi untuk kebutuhan antar muka grafis.
Akhirnya Acorn mendesain prosesornya sendiri dengan proyek Berkeley RISC oleh engineernya.
Kunjungan ke Western Design Center di daerah Phoenix meyakinkan engineer Acorn Steve Furber
dan Sophie Wilson bahwa mereka tidak membutuhkan sumber daya dan fasilitas penelitian yang
besar.
Wilson mengebangkan instruction set, mensimulasikan prosesor pada BBC Basic yang menjalankan
BBC Micro dengan prosesor 6502 kedua. Hal tersebut membuktikan kepada engineer Acorn bahwa
mereka berada pada proses yang tepat. Sebelum melangkah lebih jauh, mereka membutuhkan
sumber daya yang lebih. Setelah Wilson mendapat persetujuan dari CEO Acorn, Hermann Hauser,
tim kecil melanjutkan implementasi ke perangkat keras.
Proyek Acorn RISC Machine resmi dimulai pada Oktober 1983. VLSI Technology, Inc dipilih sebagai
mitra dalam memproduksi chip silikon di mana sebelumnya telah memproduksi ROM dan custom
chip sebelumnya. Proses desain dipimpin oleh Wilson dan Furber, dengan tujuan utama latensi

rendah (low-latency) pada penanganan input/output (interupsi) seperti pada prosesor MOS
Technology 6502. Arsitektur 6502 memberikan pengembang mesin yang cepat dalam pengaksesan
memory tanpa harus menggunakan perangkat direct access memory yang mahal. VLSI
memproduksi chip ARM pertama kali pada 26 April 1985 yang berhasil bekerja dan dikenal sebagai
ARM1. Dan disusul dengan ARM2 yang diproduksi pada tahun berikutnya.
Pengaplikasian prosesor ARM pertama kali adalah prosesor kedua dari BBC Micro, untuk simulasi
dalam pengembangan chip pendukung (VIDC, IOC, MEMC) dan untuk mempercepat penggunaan
perangkat lunak CAD dalam pengembangan ARM2. Wilson menulis BBC Basic dalam bahasa
assembly ARM, di mana kode sangat padat sehingga ARM BBC Basic sangat cocok untuk setiap
emulator ARM.
ARM2 mempunyai lebar bus sebesar 32-bit, 26-bit (64 Mbyte) alamat memory dan 16 buah register
32-bit. Program code harus ada dalam 64 Mbyte pertama dari memory, sebagaimana program
counter dibatasi pada 26-bit karena 6-bit atas pada register 32-bit digunakan sebagai status flag.
Kemungkinan besar ARM2 merupakan prosesor 32-bit paling sederhana di dunia dengan hanya
30.000 transistor bila dibandingkan dengan Motorola 68000 dengan 70.000 transistor.
Kesederhanaan ini diperoleh karena ARM tidak mempunyai microcode yang mencakup seperempat
hingga sepertiga transistor pada Motorola 68000. Selain itu ARM pada saat itu tidak memiliki cache
memory. Hal ini membuat ARM sebagai prosesor dengan konsumsi daya rendah namun
performansi yang lebih baik daripada Intel 80286. Penerusnya yaitu ARM3 mempunyai 4 kByte
cache yang meningkatkan performansi.
Pada akhir 1980-an, Apple Computer dan VLSI Technology memulai kerja sama dengan Acorn
untuk prosesor ARM berikutnya. Kerjasama ini sangat penting hingga Acorn melepas tim tersebut
sebagai perusahaan baru bernama Advanced RISC Machines Ltd. pada tahun 1990. Sehingga
seringkali ARM disebut sebagai Advanced RISC Machine disamping Acorn RISC Machine. Dan
pada tahun 1998 Advanced RISC Machines menjadi ARM Ltd.
Hasil kerja sama Apple-ARM menghasilkan ARM6 pada awal tahun 1992. Apple menggunakan
ARM6 (ARM 610) sebagai prosesor pada PDA Apple Newton dan pada tahun 1994 Acorn
menggunakan ARM6 pada komputer PC RISC. Pada frekuensi 233 MHz, prosesor ini hanya
mengonsumsi daya sebesar 1 Watt dan versi berikutnya lebih kecil dari itu.
Inti prosesor ARM tidak mengalami perubahan ukuran yang signifikan. Pada ARM2 terdapat 30.000
transistor sedangkan pada ARM6 bertambah hingga 35.000 transistor saja. ARM Ltd. hanya menjual
IP (Intelectual Property) core di mana perusahaan lain dapat memproduksi mikrokontroller dan
prosesor berdasarkan rancangan ARM. Implementasi yang dinilai paling berhasil adalah ARM7TDMI
yang terjual hingga ratusan juta chip. Ide dasarnya adalah produsen chip komputer dapat membuat

CPU lengkap berdasarkan rancangan ARM dan dapat dibuat pada pabrik semikonduktor lama serta
memberikan performansi yang tinggi pada harga yang rendah. Arsitektur ARM dapat ditemui di
banyak smartphone, PDA dan perangkat genggam lain.

System on Chip pada aplikasi berbasis ARM

System on Chip adalah sebuah integrated circuit (IC) yang mengintegrasikan semua komponen dari
computer atau sistem elektronik lainnya menjadi chip tunggal. Chip ini mungkin saja mengandung
digital, analog, sinyal gabungan, dan biasanya fungsi radio-frekuensi. Semuanya pada substrat chip
tunggal.
ARM adalah pemimpin dalam industry ini, industry 32-bit embedded microprocessors. Menawarkan
berbagai macam prosesor berdasarkan arsitektur yang umum digunakan untuk menghasilkan
performa tinggi. ARM juga berorientasi pada efisiensi energy dan pembiayaan yang minimum.
Saat ini, kebanyakan smartphone menggunakan chipset dari ARM yang mana ARM menyebutnya
Application Processor. Application Processor adalah kemampuan prosesor untuk mengeksekusi
sistem operasi yang kompleks seperti Linux, Android, Windows, dan Symbian. Selain itu Application
Processor juga mampu memberikan antarmuka grafis yang baik
PERFORMA PROSESOR
Performa chipet yang berdasarkan arsitektur ARM dibagi seperti grafik di bawah ini:

Tabel core ARM yang didesain oleh ARM

Timeline dari core ARM (1994-sekarang)

Daftar prosesor berbasis SoC(System on Chip) yang

menggunakan core prosesor ARM

1. Exynos
Merupakan system on chip berbasis ARM dimana dikembangkan oleh Samsung
Electronics. Berikut disajikan tabel lengkap perkembangan exynos

Exynos yang menggunakan arsitektur ARMv7

Exynos yang menggunakan arsitektur ARMv8

Exynos 5 digunakan oleh Samsung Galaxy Alpha, Samsung

Galaxy A7, dan Samsung Galaxy A8
Exynos 7 digunakan oleh Samsung Galaxy J7, Samsung Galaxy S5
Neo, Samsung Galaxy View, Samsung Galaxy A5 .
Exynos 8 digunakan oleh Samsung Galaxy S7 .
Untuk selengkapnya dapat anda cek di website berikut ini
https://en.wikipedia.org/wiki/Exynos

2.

Snapdragon

Prosesor ini mulai diproduksi pada tahun 2008 oleh

Qualcomm yang digunakan pada tablet, smartphone, dan
smartbook devices.
Berikut adalah seri dari snapdragon:
1Snapdragon S1
2Snapdragon S2
3Snapdragon S3
4Snapdragon S4
5Snapdragon 200 series
5.1Snapdragon 200
5.2Snapdragon 208, 210 and 212
6Snapdragon 400 series
6.1Snapdragon 400
6.2Snapdragon 410 and 412
6.3Snapdragon 415

 6.4Snapdragon 425
6.5Snapdragon 430 and 435
7Snapdragon 600 series
7.1Snapdragon 600
7.2Snapdragon 602A
7.3Snapdragon 610, 615 and 616
7.4Snapdragon 617 and 625
7.5Snapdragon 650 (618) and 652 (620)
8Snapdragon 800 series
8.1Snapdragon 800 and 801
8.2Snapdragon 805
8.3Snapdragon 808 and 810
8.4Snapdragon 820
Dimana kita hanya akan melihat snapdragon seri 820

Untuk model MSM8996 lite digunakan oleh Xiao Mi 5

Untuk model MSM8996 digunakan oleh LG G5, Samsung Galaxy S7, Samsung
Galaxy S7 Edge, Xiaomi Mi 5 Pro, HTC One M10, Sony Xperia X Performance.

Untuk lebih lengkapnya dapat anda cek di website

https://en.wikipedia.org/wiki/List_of_Qualcomm_Snapdragon_devices#Snapdragon_
600

3. TEGRA
Merupakan system on chip yang
dikembangkan oleh NVIDIA
untuk perangkat mobile seperti
smartphone, PDA (Personal
Digital Assistant), dan mobile
internet devices.
Processor product nvidia ini
sangat maju dikarenakan lebih
dulu melakukan release quad
core sementara produsen lain
masih memproduksi dual core.
Product quad core tersebut adalah nvidia tegra 3 yang

dibangun dengan menggunakan arsitektur ARM Cortex A9

dengan core maximum 1.4GHz. Processor ini mempunyai
keunggulan mampu menampilkan kualitas gambar dengan
konsumsi daya yang minimum, selain itu processor ini juga
mampu memutar video dengan resolusi yang besar. Jika anda
gemar bermain game dan memutar video, mungkin tegra
adalah pilihan yang cocok untuk anda.
Berikut merupakan jenis prosesor Tegra:

Tegra
Tegra
Tegra
Tegra
Tegra
Tegra
Tegra

APX
6xx
2
3
4
K1
X1

Untuk Tegra X1 memiliki spesifikasi sebagai berikut

Dimana menggunakan core ARM sebanyak 4 buah ARM Cortex A-57

dan 4 buah ARM Cortex A-53.
Untuk lebih lengkapnya dapat anda cek di situs berikut
https://en.wikipedia.org/wiki/Tegra

4.MediaTek
MediaTek atau yang lebih dikenal
dengan MTK merupakan
perusahaan semikonduktor dan
menjual komponen untuk
perangkat komunikasi nirkabel.
Di Taiwan, mediatek merupakan
pembuat chip terbesar dan juga
termasuk perusahaan semikonduktor terbesar, sementara

dibidang chipset smartphone, menurut data dari strategic

analytic, mediatek menduduki peringkat ketiga setelah
snapdragon dan exynos. Selain memiliki berbagai
keunggulan, processor mediatek dikenal sebagai processor
dengan harga murah namun memiliki kualitas yang
mengagumkan.
Berikut merupakan serial MediaTek yang menggunakan
arsitektur
ARMv7 single core:
- MT6515
- MT6575
- MT6575M
ARMv7 double core:
-

MT6577
MT6577T
MT6517
MT6517T
MT6572
MT6572M
MT6571

ARMv7 quad core:

-

MT6580
MT6589/MT6588
MT6589M
MT6589T
MT6582
MT6582M
MT6588

ARMv7 hexa core:

- MT6591
ARMv7 octa core:

MT6592
MT6592M
MT6595
MT6595M
MT6595 Turbo

ARMv8 quad core:

- MT6732
- MT6735
Z530)

(Sony Xperia E4g)

(Lenovo A2010, Acer Liquid

ARMv8 octa core:

- MT6752
- MT6753
Z530s)
- MT6795 (Helio X10)
Xperia M5)
- MT6755 (Helio P10)
note)

(Lenovo P70, Sony Xperia C4)

(Lenovo K4 note, Acer liquid
(Xiao Mi Redmi Note 3, Sony
(Sony Xperia XA, Lenovo K5

ARMv8 deca core:

- MT6797(Helio X20)

(Zopo speed 8)

Untuk MT6797(Helio X20) telah menggunakan 10 core

yakni :
2.5 GHz Dual-core ARM Cortex-A72
2.0 GHz quad-core ARM Cortex-A53
1.4 GHz quad-core ARM Cortex-A53
Untuk lebih lengkap dapat anda cek di situs
https://en.wikipedia.org/wiki/List_of_devices_using_Mediatek_
SoCs

5. Apple

Apple Inc. mengembangkan prosesor mereka sendiri untuk

digunakan pada perangkat mobile mereka dimana
prosesornya terdiri atas serial Ax dan serial Sx.
Serial Ax:
Serial Sx:
- Apple A4
- S1
- Apple A5
- Apple A5X
- Apple A6
- Apple A6X
- Apple A7
- Apple A8
- Apple A8X
- Apple A9
- Apple A9X

Berikut merupakan table spesifikasi dari kumpulan serial

prosesor Apple baik serial Ax maupun Sx hingga sekarang.
Apabila kurang jelas maka dapat anda zoom agar kelihatan.

(https://en.wikipedia.org/wiki/Apple_mobile_application_processors)
