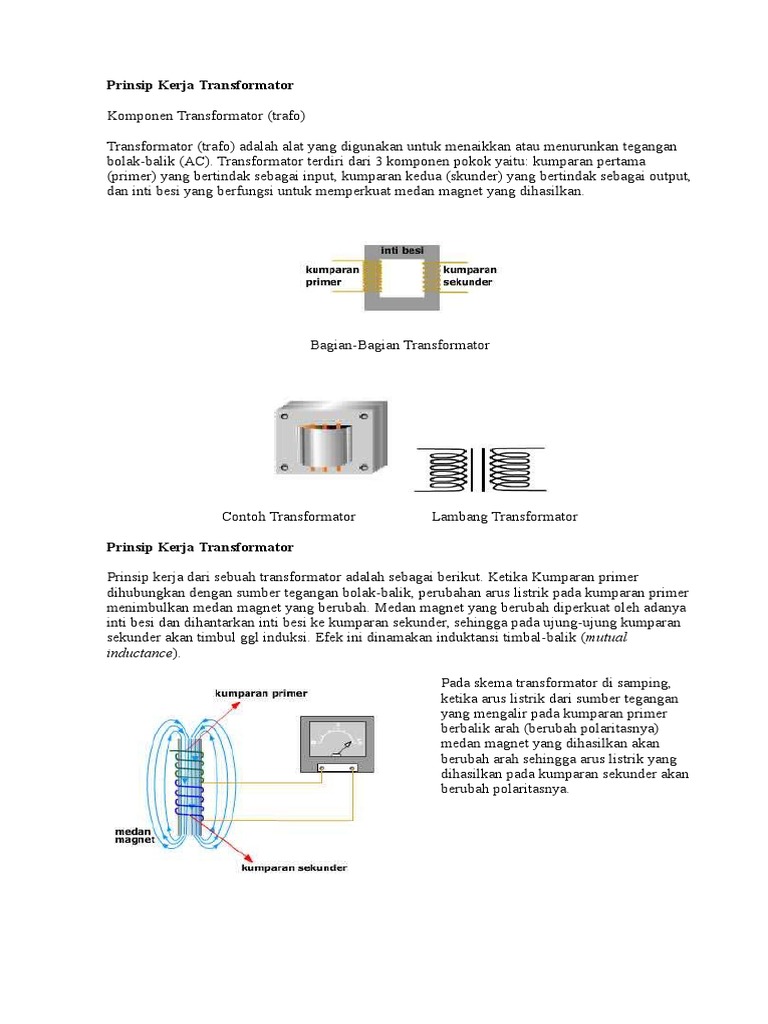

Prinsip Kerja Transformator

Komponen Transformator (trafo)

Transformator (trafo) adalah alat yang digunakan untuk menaikkan atau menurunkan tegangan
bolak-balik (AC). Transformator terdiri dari 3 komponen pokok yaitu: kumparan pertama
(primer) yang bertindak sebagai input, kumparan kedua (skunder) yang bertindak sebagai output,
dan inti besi yang berfungsi untuk memperkuat medan magnet yang dihasilkan.

Bagian-Bagian Transformator

Contoh Transformator

Lambang Transformator

Prinsip Kerja Transformator

Prinsip kerja dari sebuah transformator adalah sebagai berikut. Ketika Kumparan primer
dihubungkan dengan sumber tegangan bolak-balik, perubahan arus listrik pada kumparan primer
menimbulkan medan magnet yang berubah. Medan magnet yang berubah diperkuat oleh adanya
inti besi dan dihantarkan inti besi ke kumparan sekunder, sehingga pada ujung-ujung kumparan
sekunder akan timbul ggl induksi. Efek ini dinamakan induktansi timbal-balik (mutual
inductance).
Pada skema transformator di samping,
ketika arus listrik dari sumber tegangan
yang mengalir pada kumparan primer
berbalik arah (berubah polaritasnya)
medan magnet yang dihasilkan akan
berubah arah sehingga arus listrik yang
dihasilkan pada kumparan sekunder akan
berubah polaritasnya.

Hubungan antara tegangan primer, jumlah lilitan primer,

tegangan sekunder, dan jumlah lilitan sekunder, dapat dinyatakan
dalam persamaan:

Vp = tegangan primer (volt)

Vs = tegangan sekunder (volt)
Np = jumlah lilitan primer
Ns = jumlah lilitan sekunder
Simbol Transformator
Berdasarkan perbandingan antara jumlah lilitan primer dan jumlah lilitan skunder transformator
ada dua jenis yaitu:
1. Transformator step up yaitu transformator yang mengubah tegangan bolak-balik rendah
menjadi tinggi, transformator ini mempunyai jumlah lilitan kumparan sekunder lebih
banyak daripada jumlah lilitan primer (Ns > Np).
2. Transformator step down yaitu transformator yang mengubah tegangan bolak-balik tinggi
menjadi rendah, transformator ini mempunyai jumlah lilitan kumparan primer lebih
banyak daripada jumlah lilitan sekunder (Np > Ns).
Pada transformator (trafo) besarnya tegangan yang dikeluarkan oleh kumparan sekunder adalah:
1. Sebanding dengan banyaknya lilitan sekunder (Vs ~ Ns).
2. Sebanding dengan besarnya tegangan primer ( VS ~ VP).
3. Berbanding terbalik dengan banyaknya lilitan primer,

Sehingga dapat dituliskan:

Penggunaan Transformator
Transformator (trafo) digunakan pada peralatan listrik terutama yang memerlukan perubahan atau
penyesuaian besarnya tegangan bolak-balik. Misal radio memerlukan tegangan 12 volt padahal
listrik dari PLN 220 volt, maka diperlukan transformator untuk mengubah tegangan listrik bolakbalik 220 volt menjadi tegangan listrik bolak-balik 12 volt. Contoh alat listrik yang memerlukan
transformator adalah: TV, komputer, mesin foto kopi, gardu listrik dan sebagainya.
Contoh cara menghitung jumlah lilitan sekunder:
Untuk menyalakan lampu 10 volt dengan tegangan listrik dari PLN 220 volt digunakan
transformator step down. Jika jumlah lilitan primer transformator 1.100 lilitan, berapakah jumlah
lilitan pada kumparan sekundernya ?
Penyelesaian:
Diketahui: Vp = 220 V
Vs = 10 V
Np = 1100 lilitan
Ditanyakan: Ns = ........... ?

Jawab:

Jadi, banyaknya lilitan sekunder adalah 50 lilitan

Jenis-jenis transformator
1. Step-Up
DC.Transformator step-up adalah transformator yang memiliki lilitan
sekunder lebih banyak daripada lilitan primer, sehingga berfungsi sebagai
penaik tegangan. Transformator ini biasa ditemui pada pembangkit
tenaga listrik sebagai penaik tegangan yang dihasilkan generator menjadi
tegangan tinggi yang digunakan dalam transmisi jarak jauh.

Simbol transformator step-up

2. Step-Down
Transformator step-down memiliki lilitan sekunder lebih sedikit daripada
lilitan primer, sehingga berfungsi sebagai penurun tegangan.
Transformator jenis ini sangat mudah ditemui, terutama dalam adaptor
AC-DC.

Simbol transformator step-down

3. Autotransformator
Transformator jenis ini hanya terdiri dari satu lilitan yang berlanjut secara
listrik, dengan sadapan tengah. Dalam transformator ini, sebagian lilitan
primer juga merupakan lilitan sekunder. Fasa arus dalam lilitan sekunder

selalu berlawanan dengan arus primer, sehingga untuk tarif daya yang
sama lilitan sekunder bisa dibuat dengan kawat yang lebih tipis
dibandingkan transformator biasa. Keuntungan dari autotransformator
adalah ukuran fisiknya yang kecil dan kerugian yang lebih rendah
daripada jenis dua lilitan. Tetapi transformator jenis ini tidak dapat
memberikan isolasi secara listrik antara lilitan primer dengan lilitan
sekunder.

Simbol autotransformator
Selain itu, autotransformator tidak dapat digunakan sebagai penaik
tegangan lebih dari beberapa kali lipat (biasanya tidak lebih dari 1,5 kali).
4. Autotransformator variabel
Autotransformator variabel sebenarnya adalah autotransformator biasa
yang sadapan tengahnya bisa diubah-ubah, memberikan perbandingan
lilitan primer-sekunder yang berubah-ubah

Simbol autotransformator variabel

5. Transformator isolasi
Transformator isolasi memiliki lilitan sekunder yang berjumlah sama
dengan lilitan primer, sehingga tegangan sekunder sama dengan
tegangan primer. Tetapi pada beberapa desain, gulungan sekunder dibuat
sedikit lebih banyak untuk mengkompensasi kerugian. Transformator
seperti ini berfungsi sebagai isolasi antara dua kalang. Untuk penerapan
audio, transformator jenis ini telah banyak digantikan oleh kopling
kapasitor.
6. Transformator pulsa
Transformator pulsa adalah transformator yang didesain khusus untuk
memberikan keluaran gelombang pulsa. Transformator jenis ini
menggunakan material inti yang cepat jenuh sehingga setelah arus
primer mencapai titik tertentu, fluks magnet berhenti berubah. Karena
GGL induksi pada lilitan sekunder hanya terbentuk jika terjadi perubahan
fluks magnet, transformator hanya memberikan keluaran saat inti tidak
jenuh, yaitu saat arus pada lilitan primer berbalik arah.
7. Transformator tiga fasa

Transformator tiga fasa sebenarnya adalah tiga transformator yang

dihubungkan secara khusus satu sama lain. Lilitan primer biasanya
dihubungkan secara bintang (Y) dan lilitan sekunder dihubungkan secara
delta ().
8. Trafo penyesuai frekuensi
9. Trafo penyaring frekuensi
10. Trafo penyesuai impedansi

Kerugian dalam transformator

1. Kerugian tembaga. Kerugian I2.R dalam lilitan tembaga yang
disebabkan oleh resistansi tembaga dan arus listrik yang mengalirinya.
2. Kerugian kopling. Kerugian yang terjadi karena kopling primer-sekunder tidak sempurna,
sehingga tidak semua fluks magnet yang diinduksikan primer memotong lilitan sekunder.
Kerugian ini dapat dikurangi dengan menggulung lilitan secara berlapis-lapis antara
primer dan sekunder.
3. Kerugian kapasitas liar. Kerugian yang disebabkan oleh kapasitas liar
yang terdapat pada lilitan-lilitan transformator. Kerugian ini sangat
mempengaruhi efisiensi transformator untuk frekuensi tinggi. Kerugian
ini dapat dikurangi dengan menggulung lilitan primer dan sekunder
secara semi-acak (bank winding).
4. Kerugian histeresis. Kerugian yang terjadi ketika arus primer AC
berbalik arah. Disebabkan karena inti transformator tidak dapat
mengubah arah fluks magnetnya dengan seketika. Kerugian ini dapat
dikurangi dengan menggunakan material inti reluktansi rendah.
5. Kerugian efek kulit. Sebagaimana konduktor lain yang dialiri arus bolakbalik, arus cenderung untuk mengalir pada permukaan konduktor. Hal
ini memperbesar kerugian kapasitas dan juga menambah resistansi
relatif lilitan. Kerugian ini dapat dikurang dengan menggunakan kawat
Litz, yaitu kawat yang terdiri dari beberapa kawat kecil yang saling
terisolasi. Untuk frekuensi radio digunakan kawat geronggong atau
lembaran tipis tembaga sebagai ganti kawat biasa.
6. Kerugian arus eddy (arus olak). Kerugian yang disebabkan oleh GGL
masukan yang menimbulkan arus dalam inti magnet yang melawan
perubahan fluks magnet yang membangkitkan GGL. Karena adanya
fluks magnet yang berubah-ubah, terjadi olakan fluks magnet pada
material inti. Kerugian ini berkurang kalau digunakan inti berlapislapisan.
Pemeriksaan Transformator
Untuk mengetahui sebuah trafo masih bagus atau sudah rusak adalah
dengan menggunakan AVO meter. Caranya posisikan AVO meter pada posisi
Ohm meter, lalu cek lilitan primernya harus terhubung. Demikian juga lilitan
sekundernya juga harus terhubung. Sedangkan antara lilitan primer dan
skunder tidak boleh terhubung, jika terhubung maka trafo tersebut konslet
(kecuali untuk jenis trafo tertentu yang memang didesain khusus untuk
pemakaian tertentu). Begitu juga antara inti trafo dan lilitan primer/skunder
tidak boleh terhubung, jika terhubung maka trafo tersebut akan mengalami
kebocoran arus jika digunakan. Secara fisik trafo yang bagus adalah trafo
yang memiliki inti trafo yang rata dan rapat serta jika digunakan tidak
bergetar, sehingga efisiensi dayanya bagus. Dalam penggunaannya

perhatikan baik2 tegangan kerja trafo, tiap tep-nya biasanya ditulis tegangan
kerjanya misalnya pada primernya 0V 110V 220V, untuk tegangan 220
volt gunakan tep 0V dan 220V, sedangkan untuk tegangan 110 volt gunakan
0V dan 110V, jangan sampai salah atau trafo kita bakal hangus! Dan pada
skundernya misalnya 0V 3V 6V 12V dsb, gunakan 0V dan tegangan yang
diperlukan. Ada juga jenis trafo yang menggunakan CT (Center Tep) yang
artinya adalah titik tengah. Contoh misalnya 12V CT 12V, artinya jika kita
gunakan tep CT dan 12V maka besarnya tegangan adalah 12 volt, tapi jika
kita gunakan 12V dan 12V besarnya tegangan adalah 24 volt.
Komponen-Komponen Transformator / Trafo
1. Inti Besi

Inti besi berfungsi untuk mempermudah jalan fluksi, magnetik yang

ditimbulkan oleh arus listrik yang melalui kumparan. Dibuat dari
lempengan-lempengan besi tipis yang berisolasi, untuk mengurangi panas
(sebagai rugi-rugi besi) yang ditimbulkan oleh arus pusar atau arus eddy
(eddy current).
2. Kumparan Transformator

Kumparan transformator adalah beberapa lilitan kawat berisolasi yang

membentuk suatu kumparan atau gulungan. Kumparan tersebut terdiri
dari kumparan primer dan kumparan sekunder yang diisolasi baik
terhadap inti besi maupun terhadap antar kumparan dengan isolasi padat
seperti karton, pertinak dan lain-lain. Kumparan tersebut sebagai alat
transformasi tegangan dan arus.

Transformator Ideal
Pada transformator ideal, tidak ada energi yang diubah menjadi bentuk
energi lain di dalam transformator sehingga daya listrik pada kumparan
skunder sama dengan daya listrik pada kumparan primer. Atau dapat
dikatakan efisiensi pada transformator ideal adalah 100 persen. untuk
transformator ideal berlaku persamaan sebagai berikut :

Efisiensi Transformator
Efisiensi transformator didefinisikan sebagai perbandingan antara daya listrik
keluaran dengan daya listrik yang masuk pada transformator. Pada

transformator ideal efisiensinya 100 %, tetapi pada kenyataannya efisiensi

tranformator selalu kurang dari 100 %.hal ini karena sebagian energi
terbuang menjadi panas atau energi bunyi.
Efisiensi transformator dapat dihitung dengan :

Transmisi Listrik Jarak Jauh

Pusat pembangkit listrik biasanya terletak jauh dari pemukiman atau
pelanggan. Sehingga listrik yang dihasilkan pusat pembangkit listrik perlu
ditransmisikan dengan jarak yang cukup jauh. Transmisi energi listrik jarak
jauh dilakukan dengan menggunakan tegangan tinggi, dengan alasan
sebagai berikut:

Bila tegangan dibuat tinggi maka arus listriknya menjadi kecil.

Dengan arus listrik yang kecil maka energi yang hilang pada kawat
transmisi (energi disipasi) juga kecil.

Juga dengan arus kecil cukup digunakan kawat berpenampang relatif

lebih kecil, sehingga lebih ekonomis.

Energi listrik atau daya listrik yang hilang pada kawat transmisi jarak jauh
dapat dihitung dengan persamaan energi dan daya listrik sebagai berikut:

W = energi listrik (joule)

I = kuat arus listrik (ampere)
R = hambatan (ohm)
t = waktu
P = daya listrik (watt)
Transmisi energi listrik jarak jauh menggunakan tegangan tinggi akan
mengurangi kerugian kehilangan energi listrik selama transmisi oleh disipasi.

Contoh Soal :
Contoh cara menghitung jumlah lilitan sekunder :
Untuk menyalakan lampu 10 volt dengan tegangan listrik dari PLN 220 volt
digunakan transformator step down. Jika jumlah lilitan primer transformator
1.100 lilitan, berapakah jumlah lilitan pada kumparan sekundernya ?
Penyelesaian :
Diketahui : Vp = 220 V
Vs = 10 V
Np = 1100 lilitan

Ditanyakan : Ns = ?
Jawab :

Jadi, banyaknya lilitan sekunder adalah 50 lilitan.

Contoh cara menghitung arus listrik sekunder dan arus listrik primer
:
Sebuah transformator step down mempunyai jumlah lilitan primer 1000 dan lilitan sekunder 200,
digunakan untuk menyalakan lampu 12 V, 48 W.
Tentukan :
a. arus listrik sekunder
b. arus listrik primer
Penyelesaian :
Diketahui: Np = 1000 lilitan
Ns = 200 Lilitan
Vp = 12 V
Ps = 48 W

Ditanyakan :
a. Is = .. ?
b. Ip = .. ?

Jawab :

P=I.V

Jadi, kuat arus sekunder adalah 4 A

Jadi, kuat arus sekunder adalah 0,8 A

Contoh cara menghitung daya transformator :

Sebuah transformator mempunyai efisiensi 80%. Jika lilitan primer dihubungkan

dengan tegangan 200 V dan mengalir kuat arus listrik 5 A,
Tentukan:
a. daya primer,
b. daya sekunder

Penyelesaian :
Diketahui :

Ditanyakan :
a. Pp = .. ?
b. Ps = .. ?

Jawab :

Jadi, daya primer transformator 1000 watt.

Jadi, daya sekunder transformator 800 watt.

Daya listrik 2 MW ditransmisikan sampai jarak tertentu melalui kabel

berhambatan 0,01 ohm. Hitung daya listrik yang hilang oleh transmisi
tersebut, jika:
1. menggunakan tegangan 200 Volt,
2. menggunakan tegangan 400 kiloVolt ?

Penyelesaian:
Diketahui:
P = 2 MW = 2.106 watt
R = 0,01 ohm
Ditanyakan:
a. P(hilang) pada tegangan 200 Volt = .?
b. P(hilang) pada tegangan V= 4.105 volt = .?

Jadi, energi yang hilang di perjalanan setiap detiknya 106 watt. Nilai ini
sangat besar karena setengah dayanya akan hilang.

Jadi, energi yang hilang di perjalanan setiap detiknya hanya 0,25 watt

Contoh Soal
1. Sebuah trafo memiliki perbandingan lilitan 10 : 2 dihubungkan ke sumber
listrik 100V untuk menyalakan sebuah lampu 25 W. Hitunglah tegangan
listrik yang diserap oleh lampu dan kuat arus yang masuk kedalam trafo
Jawab :
Diket: Np:Ns = 10 : 2
Vp = 100 V
Ps = 25 W
Dit. Vs =
Ip =
Jawab:
Np : Ns = Vp : Vs

Pp = Ps

10 : 2 = 100 : Vs

Vp . Ip = Ps

Vs = 20 V

100 . Ip = 25
Ip = 0,25 A

2. Sebuah trafo memiliki perbandingan lilitan kumparan 10:1 dihubung-kan

ke listrik 100 V untuk menyalakan sebuah lampu 7,5 W. Jika efisiensi trafo
75 %, berapakah arus listrik pada kumparan primer?
Diket: Np : Ns = 10:1
Vp = 100 V
Ps = 7,5W
= 75%

Dit Ip =
Jawab:
= (Ps/Pp)X100 %

Pp = Vp . Ip

75 % = 7,5/Pp X 100%

10 = 100 . Ip

0,75 = 7,5/Pp

Ip = 0,1 A

Pp = 7,7/0,75 = 10 W
