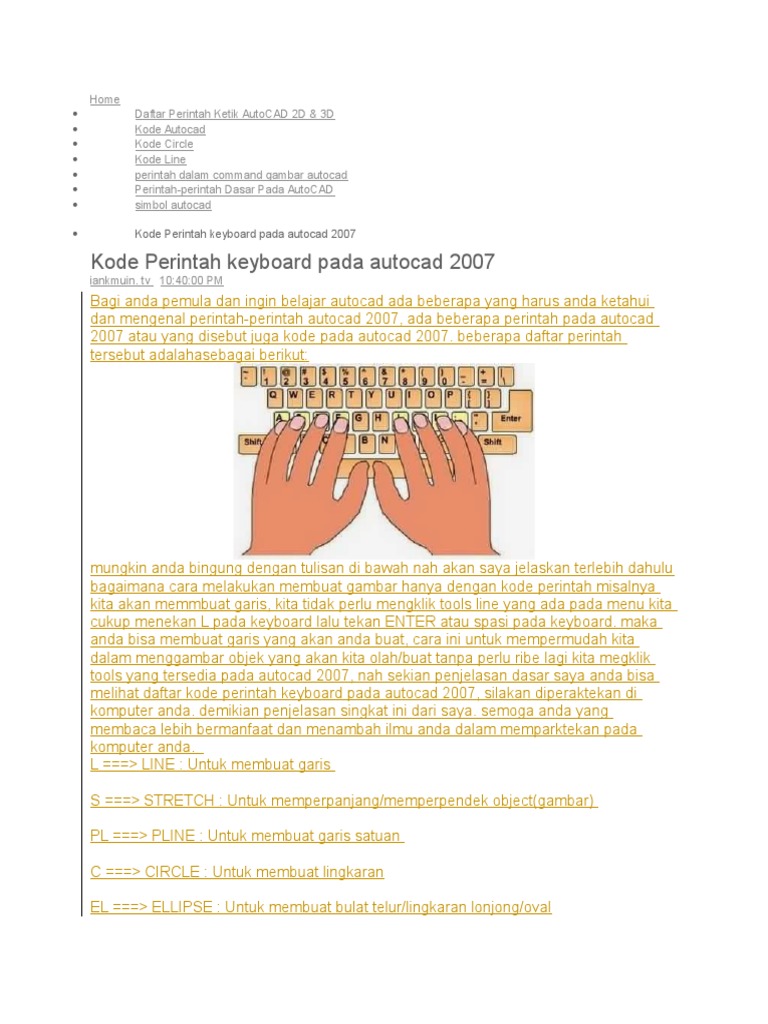

Bagi anda pemula dan ingin belajar autocad ada beberapa yang harus anda ketahui
dan mengenal perintah-perintah autocad 2007, ada beberapa perintah pada autocad
2007 atau yang disebut juga kode pada autocad 2007. beberapa daftar perintah
tersebut adalahasebagai berikut:
mungkin anda bingung dengan tulisan di bawah nah akan saya jelaskan terlebih dahulu
bagaimana cara melakukan membuat gambar hanya dengan kode perintah misalnya
kita akan memmbuat garis, kita tidak perlu mengklik tools line yang ada pada menu kita
cukup menekan L pada keyboard lalu tekan ENTER atau spasi pada keyboard. maka
anda bisa membuat garis yang akan anda buat, cara ini untuk mempermudah kita
dalam menggambar objek yang akan kita olah/buat tanpa perlu ribe lagi kita megklik
tools yang tersedia pada autocad 2007, nah sekian penjelasan dasar saya anda bisa
melihat daftar kode perintah keyboard pada autocad 2007, silakan diperaktekan di
komputer anda. demikian penjelasan singkat ini dari saya. semoga anda yang
membaca lebih bermanfaat dan menambah ilmu anda dalam memparktekan pada
komputer anda.
L ===> LINE : Untuk membuat garis
S ===> STRETCH : Untuk memperpanjang/memperpendek object(gambar)
PL ===> PLINE : Untuk membuat garis satuan
C ===> CIRCLE : Untuk membuat lingkaran
EL ===> ELLIPSE : Untuk membuat bulat telur/lingkaran lonjong/oval
Saya coba perbandingkan antara PRESSPULL dan EXTRUDE serta LOFT dan REVOLVE agar ketika
mencobanya dapat mengambil kesimpulan perintah mana yang cocok untuk mengerjakan desain anda.
Selamat mencoba !
a. Setelah mengatur Viewport menjadi 3 Viewport (3 sudut pandang, salah satu viewportnya atur pada
pandangan perspektif dengan perintah VP, absolute to WCS from X axisnya = 315 dan From XY plan =
30) buatlah objek seperti di bawah dengan perintah line (jangan pake Pline ! biar kelihatan
perbedaannya).
b.Pada Command line ketikan Presspull lalu enter, kemudian klik pada area seperti di contohkan pada
gambar untuk penjalankan perintah
click
e. Coba sekarang lakukan seleksi pada objek yang dihasilkan oleh perintah presspull tadi, kemudian
delete, apa yang terjadi ? .... ya hasilnya adalah objek 2 dimensi asalnya tidak ikut hilang.
f. Baiklah kita coba sekarang perintah extrude, Sebelum menjalankan perintah ini kita harus gabungkan
terlebih dahulu seluruh objek garis tadi dengan perintah Pedit - join, dengan kata lain kita harus merubah
satus garis Line tadi menjadi sebuah objek Polyline tertutup.
Command: pe
PEDIT Select polyline or [Multiple]: ketik m lalu enter
Select objects: ketikan all atau pilih seluruh garis lalu enter
16 found
Select objects:--- enter
Convert Lines, Arcs and Splines to polylines [Yes/No]? --- enter
Enter an option [Close/Open/Join/Width/Fit/Spline/Decurve/Ltype
gen/Reverse/Undo]: ketik j untuk memilih pilihan join lalu enter
Join Type = Extend
Enter fuzz distance or [Jointype] <0 data-blogger-escaped-.0000="">:
10 segments added to 2 polylines --- enter
Enter an option [Close/Open/Join/Width/Fit/Spline/Decurve/Ltype
gen/Reverse/Undo]: --- enter
g. Pada command line ketikan perintah EXT lalu enter untuk menjalankan perintah EXTRUDE.
EXTRUDE
h. Perhatikan bagian yang di tandai lingkaran merah !, pada objek hasil extrude setelah di hide tampak
bagian objek 2 ikut terextrude sehingga kita sekarang memiliki 2 buah objek extrude. untuk membuat
lubang pada objek 1 jalankan perintah subtract.
Command: subtract
i. Coba sekarang hapus objek hasil extrude tadi !, hasilnya adalah semua objek terhapus.
Demikian salah satu perbedaan antara perintah EXTRUDE dan PRESSPULL , semoga dapat di ambil
kesimpulan.
j.Untuk melihat perbedaan lain coba buka file latihan ini, kemudian ikuti instruksi seperti yamg di
contohkan gambar dibawah.
k. Setelah selesai lihat hasilnya akan seperti contoh gambar di bawah ini (aktifkan view - visual style conceptual), kemudian coba pilih salah satu objek hasil extrude lalu hapus !, coba pilih objek hasil
presspull kemudian delete..!, nah demikian kira - kira perbedaan antara perintah PRESSPULL dan
EXTRUDE ..
LOFT
Command: LOFT :
Select cross sections in lofting order: 1 found --klik object 1
Select cross sections in lofting order: 1 found, 2 total --- klik object 2
Select cross sections in lofting order: 1 found, 3 total --- klik object 3
Select cross sections in lofting order: 1 found, 4 total --- klik objec 4
Select cross sections in lofting order: 1 found, 5 total --- klik object 5
Select cross sections in lofting order: -- enter
Enter an option [Guides/Path/Cross sections only] : --- enter
klik oke
REVOLVE
Command: revolve
Current wire frame density: ISOLINES=4
Select objects to revolve: 1 found --- klik object 1
Select objects to revolve: --- enter
Specify axis start point or define axis by [Object/X/Y/Z] : -- enter
Select an object: klik objeck 2
Specify angle of revolution or [STart angle] <360>: --- enter
SWEEP
SWEEP .
Command: sweep
Current wire frame density: ISOLINES=4
Select objects to sweep: 1 found --- klik objek circle
Select objects to sweep: -- enter
Select sweep path or [Alignment/Base point/Scale/Twist]: --- klik objek helix, hasilnya seperti contoh di
bawah ..
