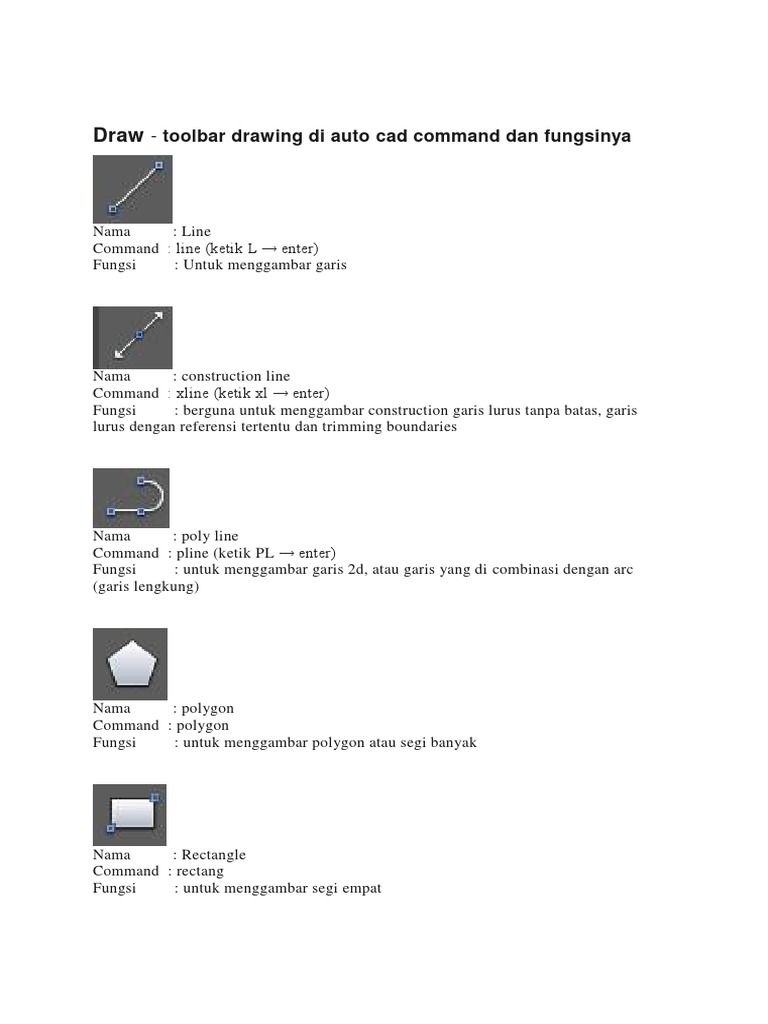

Draw - toolbar drawing di auto cad command dan fungsinya

Nama : Line
Command : line (ketik L → enter)
Fungsi : Untuk menggambar garis

Nama : construction line

Command : xline (ketik xl → enter)
Fungsi : berguna untuk menggambar construction garis lurus tanpa batas, garis
lurus dengan referensi tertentu dan trimming boundaries

Nama : poly line

Command : pline (ketik PL → enter)
Fungsi : untuk menggambar garis 2d, atau garis yang di combinasi dengan arc
(garis lengkung)

Nama : polygon
Command : polygon
Fungsi : untuk menggambar polygon atau segi banyak

Nama : Rectangle
Command : rectang
Fungsi : untuk menggambar segi empat
Nama : Circle
Command : circle (ketik C → enter)
Fungsi : Untuk menggambar lingkaran

Nama : Revision cloud

Command : Revcloud
Fungsi : untuk menggambar bentuk seperti awan

Nama : Spline
Command : Sline (Ketik SPL → enter)
Fungsi : untuk menggambar garis lengkung yang berulang – ulang

Nama : Ellipse
Command : Elipse
Fungsi : Untuk menggambar oval

Nama : Ellipse Arc

Command : Ellipse
Fungsi : untuk menggambar oval namun tidak utuh, hanya lengkungan

Nama : Insert Block

Command : Insert (ketik i → enter)
Fungsi : untuk insert block attribute

Nama : Make Block

Command : Block
Fungsi : Untuk membuat Block Attribute
Nama : Point
Command : Point
Fungsi : Untuk Menggambar Point

Nama : Hatch
Command : Hatch (Ketik h → enter)
Fungsi : Untuk mengisi area tertutup atau tidak ada celah dengan warna, atau
bentuk pola (pattern) arsiran, dan gradient (warna degradasi)

Nama : Gradient
Command : Gradient
Fungsi : Untuk mengisi area tertutup atau gambar yang tidak ada celah dengan
warna gradient (warna degradasi)

Nama : Region
Command : Regiont
Fungsi : Untuk convert gambar yang enclose (tidak tersambung) ke 2D Region
object

Nama : Table
Command : Table
Fungsi : Menggambar tabel

Nama : MText
Command : MText
Fungsi : Untuk membuat multi Text

Nama : Addselected
Command : Addselected (ketik add → enter)
Fungsi : Untuk menambahkan informasi geometri pada object yang di pilih
Modify - toolbar modify di autocad command dan fungsinya

Nama : Erase
Command : Erase (Ketik E → enter)
Fungsi : Untuk menghapus object

Nama : copy
Command : Copy (Ketik co → enter, atau ctrl +c )
Fungsi : untuk mengkopi atau menyalin object yang sama ke tempat lain

Nama : Mirror
Command : mirror (ketik mi → enter )
Fungsi : Untuk membuat bayangan dari object yang sama, sehingga object sama
namun posisi berlawanan.

Nama : Offset
Command : Offset (ketik o → enter)
Fungsi : Untuk mengoffset atau membuat object yang sama dengan jarak yang di
tentukan

Nama : Array
Command : Array (ketik Ar → enter)
Fungsi : Untuk mendistribusikan object atau mengkopi object dalam jumlah banyak
dengan beberapa kombinasi posisi baris, kolom, atau melingkar dengan jumlah yang
ditentukan
Nama : Move
Command : Move ( Ketik M → enter )
Fungsi : untuk memindahkan object

Nama : Rotate
Command : Rotate ( Ketik Ro → enter)
Fungsi : untuk memutar object dari base point

Nama : Scale
Command : Scale (ketik Sc→ enter)
Fungsi : Untuk mengskalakan object atau memperbesar dan mengecilkan object
tanpa mengubah bentuk proposi object tersebut

Nama : Stretch
Command : Stretch (ketik Str → enter)
Fungsi : melonggarkan atau memindahkan object dengan seleksi windows atau
polygon

Nama : Trim
Command : Trim (ketik Tr → enter)
Fungsi : untuk memotong object dari sisi satu ke sisi lain object tersebut

Nama : Extend
Command : Extend (ketik ex → enter)
Fungsi : untuk meperpanjang object ke sisi object

Nama : Break at Point

Command : -
Fungsi : untuk memotong object diatara dua titik, namun object masih tetap
utuh, hanya sudah tidak joint lagi
Nama : Break
Command : Break (ketik Br → enter)
Fungsi : untuk memotong object diantara dua titik, sehingga object terlihat
potongannya

Nama : Joint
Command : Joint (ketik j → enter)
Fungsi : untuk menggabungkan endpoint (titik akhir) garis atau lengkungan
sehingga menjadi single object

Nama : Chamfer
Command : Chamfer (ketik cha → enter)
Fungsi : mengukur sudut diri tepi object

Nama : Fillet
Command : Fillet ( ketik Fil → enter )
Fungsi : untuk membuat lengkung atau memotong siku object

Nama : Blend
Command : Blend ( ketik Ble → enter)
Fungsi : untuk mebuat spline diatara dua titik garis atau lengkungan yang tidak
terhubung

Nama : Explode
Command : Explode (ketik expl → enter )
Fungsi : Untuk memisahkan single object yang joint menjadi tidak joint
Perintah Dasar AutoCAD Untuk Memanipulasi Obyek 2 Dimensi
Anda dapat menggunakan perangkat lunak AutoCAD untuk membuat obyek 2 dimensi
(desain produk, gambar, dan lain sebagainya), land developer dan arsitek biasa menggunakan
AutoCAD untuk membuat peta atau denah, berikut ini adalah perintah dasar AutoCAD untuk
membuat dan memanipulasi obyek 2 dimensi.
Baca juga :

1. Line
Seperti namanya, perintah Line (yang berarti “garis”) pada desain 2 dimensi menggunakan
AutoCAD berfungsi untuk membuat obyek garis lurus, obyek dibentuk dengan menentukan
titik atau node awal dan node akhir, perintah ini dapat di akses dengan mengetik “L” atau
“Line” kemudian tekan tombol Enter.
2. Circle
Nama perintah Circle juga menggambarkan fungsinya, pada desain 2 dimensi menggunakan
AutoCAD perintah Circle di gunakan untuk membuat obyek lingkaran (dan variasinya),
obyek lingkaran di buat dengan menetukan center point (titik tengah) dan nilai radiusnya
(panjang jari-jari), perintah ini dapat di akses dengan mengetik “C” atau “Circle” kemudian
tekan tombol Enter.
3. Arc
Perintah Arc pada desain obyek 2 dimensi menggunakan AutoCAD di gunakan untuk
membuat obyek setengah lingkaran (“arc” yang berarti “bahtera” atau “perahu” di anggap
merepresentasikan bentuk setengah lingkaran), perintah ini dapat di akses dengan mengetik
“Arc” kemudian tekan tombol Enter
4. Fillet
Perintah Fillet pada desain obyek 2 dimensi menggunakan AutoCAD di gunakan untuk
membuat obyek bersudut tumpul (melengkung), derajat kemiringan sudut ditentukan
berdasarkan jari-jari atau dimensi pada lingkaran, perintah ini dapat diakses dengan mengetik
“Fillet” kemudian tekan tombol Enter.

5. Chamfer
Berbeda dengan perintah Fillet, perintah Chamfer pada desain obyek 2 dimensi menggunakan
AutoCAD di gunakan untuk membuat obyek bersudut lurus, derajat kemiringan sudut di
tentukan berdasarkan koordinat pada sumbu x dan sumbu y, perintah ini dapat di akses
dengan mengetik “Chamfer” kemudian tekan tombol Enter.

6. Trim
Perintah Trim pada desain obyek 2 dimensi menggunakan AutoCAD di gunakan untuk
membuat obyek yang beririsan atau “bertemu” dengan obyek lain menjadi terpotong, perintah
Trim tidak akan menghilangkan obyek “pemotong” namun bagian dari obyek yang posisinya
berada di bawah dan beririsan dengan obyek “pemotong” (trimmer) akan di hilangkan,
perintah ini dapat di akses dengan mengetik “Tr” atau “Trim” kemudian tekan tombol Enter.

7. Offset
Perintah Offset pada desain 2 dimensi menggunakan AutoCAD di gunakan untuk membuat
obyek lingkaran yang konsentris (mempunyai pusat yang sama), memiliki garis paralel dan
kurva paralel, sederhananya perintah Offset di gunakan untuk membuat duplikasi obyek (atau
sekumpulan obyek) berdasarkan offset (garis luar) dari obyek tersebut, perintah ini dapat
diakses dengan mengetik “Offset” kemudian tekan tombol Enter.

8. Mirror
Perintah Mirror pada desain obyek 2 dimensi menggunakan AutoCAD di gunakan untuk
menduplikasi suatu obyek secara terbalik (seperti “cermin”), obyek duplikat akan berada
tepat di samping obyek terduplikat, hanya saja posisinya yang di “flip” layaknya suatu obyek
yang menempel ke cermin, perintah ini dapat diakses dengan mengetik “Mi” kemudian tekan
tombol Enter.

9. Copy
Perintah Copy pada desain 2 dimensi menggunakan AutoCAD di gunakan untuk
menduplikasi suatu obyek dengan menentukan titik pertama (obyek sumber yang akan di
duplikat) dan titik akhir (lokasi tujuan obyek hasil duplikasi) serta jarak dan arah antara
obyek semula dengan obyek hasil duplikasi, perintah ini dapat di akses dengan mengetik
“Co” kemudian tekan tombol Enter.

10. Extend
Perintah Extend pada desain 2 dimensi menggunakan AutoCAD di gunakan untuk membantu
memperluas (extend) obyek untuk memenuhi ujung tepi obyek lainnya, obyek akan di perluas
secara otomatis berdasarkan kriteria obyek yang di buat, perintah ini dapat di akses dengan
mengetik “Extend” kemudian tekan tombol Enter.

11. Array
Perintah array pada desain 2 dimensi menggunakan AutoCAD terdiri dari perintah
ArrayRect, ArrayPolar, dan ArrayPath. Ketiganya berguna untuk membantu Anda dalam
membuat objek, serta membuat semacam jaringan yang di buat oleh salinan dari objek asli
yang di susun menjadi kombinasi. Secara spesifik ArrayRect akan membantu
mendistribusikan objek yang identik dalam baris dan kolom tertentu, ArrayPolar akan
membantu mendistribusikan objek dalam pola melingkar di sekitar titik tengah
sedangkan ArrayPath akan membantu mendistribusikan objek di sepanjang jalur (path) yang
di tentukan, perintah ini dapat di akses dengan mengetik “ArrayRect”, “ArrayPolar”, atau
“ArrayPath” kemudian tekan tombol Enter.

12. Move
Perintah Move pada desain 2 dimensi menggunakan AutoCAD di gunakan untuk mengubah
lokasi obyek, dengan menggunakan perintah Move Anda juga dapat mengaktifkan mode
ORTHO dan menggunakan perintah untuk memasukkan jarak yang tepat yang ingin Anda
pindahkan. Modus ORTHO akan memastikan obyek bergerak dalam garis lurus ke lokasi
sesuai jarak yang di tetapkan.

13. Rotate
Perintah Rotate pada desain 2 dimensi menggunakan AutoCAD di gunakan untuk memutar
obyek searah jarum jam atau berlawanan arah jarum jam, untuk memutar obyek Anda akan
diminta untuk menentukan base point (titik basis) dan sudut rotasi (sudut bernilai positif
berarti perputaran obyek berlawanan dengan arah jarum jam, sedangkan sudut bernilai negatif
berarti perputaran obyek searah dengan arah jarum jam).
14. Explode
Perintah Explode pada desain 2 dimensi menggunakan AutoCAD memungkinkan Anda
untuk memecah komponen dari suatu obyek. Misalnya Anda memiliki sekelompok obyek
yang terkunci dalam satu obyek. Anda dapat menggunakan analogi yang sama untuk
mengatakan bahwa sebuah persegi panjang akan di bentuk oleh 4 baris. Jika Anda ingin
memecahkan persegi panjang menjadi 4 baris maka Anda perlu menggunakan perintah
EXPLODE. Perintah ini juga bisa di gunakan setelah membuat ARRAY yang memiliki
elemen asosiatif. Untuk dapat menghapus fitur asosiatif dari array, perintah EXPLODE dapat
digunakan.

15. Erase
Perintah Erase pada desain 2 dimensi menggunakan AutoCAD memungkinkan Anda
menghapus objek di AutoCAD. Tapi perintah ini menghapus keseluruhan objek, bukan
bagian tertentu dari obyek tersebut.

Perintah Dasar AutoCAD Untuk Memanipulasi Obyek 3 Dimensi

AutoCAD tak hanya di gunakan oleh para professional dalam berbagai bidang untuk
membuat obyek 2 dimensi (seperti denah, peta, skema dan lain sebagainya) namun juga
sering di gunakan untuk membuat obyek 3 dimensi yang presisi terutama obyek desain yang
membutuhkan akurasi tinggi seperti desain sparepart suatu mesin.

16. Extrude
Perintah Extrude pada desain 3 dimensi menggunakan AutoCAD berguna untuk membentuk
obyek solid (padat hingga bagian dalamnya) atau permukaan dari obyek yang bagian
dalamnya berongga (tidak padat) dengan menghilangkan kurva 2 dimensi atau 3 dimensi
pada permukaan obyek. Perintah ini dapat diakses dengan mengetik “Ext” kemudian tekan
tombol Enter.
17. Revolve
Perintah Revolve pada desain 3 dimensi menggunakan AutoCAD berguna untuk membuat
obyek solid atau membuat permukaan obyek 3 dimensi nampak solid dengan menyapu
(sweeping) kurva 2d atau 3d di sekitar sumbu x atau sumbu y. Prosesnya sama dengan
pembuatan guci konvensional berbahan dasar tanah liat (jika Anda pernah melihat proses
pembuatannya), oleh karena itu proses ini sering digunakan untuk membuat obyek gelas,
botol, cerobong dan obyek dengan bentuk dasar seperti tabung lainnya., perintah ini dapat
diakses dengan mengetik “Rev” kemudian tekan tombol Enter.
18. Loft
Perintah Loft pada desain 3 dimensi menggunakan AutoCAD berguna untuk membuat obyek
3 dimensi dari dua obyek 3 dimensi yang beririsan, perintah ini akan membuat obyek baru
dari bagian yang saling menutup, perintah ini dapat diakses dengan mengetik “Loft”
kemudian tekan tombol Enter.
19. Subtract
Perintah Subtract pada desain 3 dimensi menggunakan AutoCAD berguna untuk membuat
lubang atau membuat suatu obyek “di kurangi” oleh obyek lain yang berada di atasnya
berdasarkan bagian yang beririsan, cara kerjanya hampir sama dengan Loft, yaitu membuat
suatu obyek 3 dimensi mempengaruhi obyek 3 dimensi lain, dalam hal ini suatu obyek 3
dimensi dapat di jadikan obyek “pelubang” yang di gunakan untuk “melubangi” obyek lain,
perintah ini dapat diakses dengan mengetik “Subtract” kemudian tekan tombol Enter.
20. Union
Seperti namanya, perintah Union pada desain 3 dimensi menggunakan AutoCAD berguna
untuk menggabungkan beberapa (lebih dari satu) obyek 3 dimensi dan daerah obyek 2
dimensi, cara kerjanya sama seperti Loft, hanya saja obyek yang beririsan akan di gabungkan
atau di tambahkan menjadi satu obyek 3 dimensi yang utuh, perintah ini dapat di akses
dengan mengetik “Union” kemudian tekan tombol Enter
21. Helix
Perintah Helix pada desain 3 dimensi menggunakan AutoCAD berguna untuk membuat
obyek spiral 2 dimensi atau pegas 3 dimensi, cocok di gunakan untuk membuat obyek seperti
mur dan baut serta pegas pada shock breaker kendaraan bermotor roda dua, perintah ini dapat
di akses dengan mengetik “Helix” kemudian tekan tombol Enter.

TOOLBAR AUTOCAD DAN FUNGSINYA
