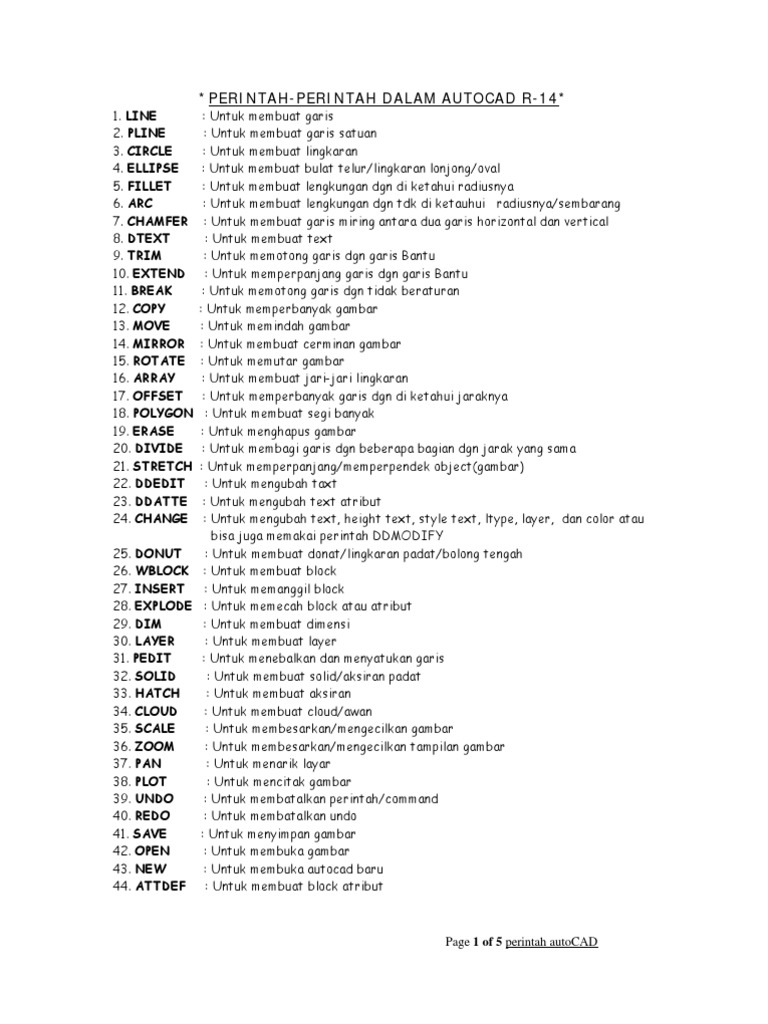

: Untuk membuat garis : Untuk membuat garis satuan : Untuk membuat lingkaran : Untuk membuat bulat telur/lingkaran lonjong/oval

: Untuk membuat lengkungan dgn di ketahui radiusnya : Untuk membuat lengkungan dgn tdk di ketauhui radiusnya/sembarang : Untuk membuat garis miring antara dua garis horizontal dan vertical : Untuk membuat text : Untuk memotong garis dgn garis Bantu : Untuk memperpanjang garis dgn garis Bantu : Untuk memotong garis dgn tidak beraturan : Untuk memperbanyak gambar : Untuk memindah gambar : Untuk membuat cerminan gambar : Untuk memutar gambar : Untuk membuat jari-jari lingkaran : Untuk memperbanyak garis dgn di ketahui jaraknya : Untuk membuat segi banyak : Untuk menghapus gambar : Untuk membagi garis dgn beberapa bagian dgn jarak yang sama : Untuk memperpanjang/memperpendek object(gambar) : Untuk mengubah taxt : Untuk mengubah text atribut : Untuk mengubah text, height text, style text, ltype, layer, dan color atau bisa juga memakai perintah DDMODIFY 25. DONUT : Untuk membuat donat/lingkaran padat/bolong tengah 26. WBLOCK : Untuk membuat block 27. INSERT : Untuk memanggil block 28. EXPLODE : Untuk memecah block atau atribut 29. DIM : Untuk membuat dimensi 30. LAYER : Untuk membuat layer 31. PEDIT : Untuk menebalkan dan menyatukan garis 32. SOLID : Untuk membuat solid/aksiran padat 33. HATCH : Untuk membuat aksiran 34. CLOUD : Untuk membuat cloud/awan 35. SCALE : Untuk membesarkan/mengecilkan gambar 36. ZOOM : Untuk membesarkan/mengecilkan tampilan gambar 37. PAN : Untuk menarik layar 38. PLOT : Untuk mencitak gambar 39. UNDO : Untuk membatalkan perintah/command 40. REDO : Untuk membatalkan undo 41. SAVE : Untuk menyimpan gambar 42. OPEN : Untuk membuka gambar 43. NEW : Untuk membuka autocad baru 44. ATTDEF : Untuk membuat block atribut

1. LINE 2. PLINE 3. CIRCLE 4. ELLIPSE 5. FILLET 6. ARC 7. CHAMFER 8. DTEXT 9. TRIM 10. EXTEND 11. BREAK 12. COPY 13. MOVE 14. MIRROR 15. ROTATE 16. ARRAY 17. OFFSET 18. POLYGON 19. ERASE 20. DIVIDE 21. STRETCH 22. DDEDIT 23. DDATTE 24. CHANGE

*PERINTAH-PERINTAH DALAM AUTOCAD R-14*

Page 1 of 5 perintah autoCAD

1. Command : LINE enter Line from point : tentukan tempat dan klik To point : klik tempat berikutnya dan akhiri dgn enter 2. Command : CIRCLE enter Circle 3p/2p/ttr/<Center point>: tentukan tempat dan klik Circle 3p/2p/ttr/<Center point>: Diameter/<radius>: ketik R dan enter Diameter/<radius>: ketik besar radiusnya dan enter 3. Command : ELLEPSE enter Arc/Center/<Axis endpoint 1>: tentukan tempat dan klik Axis enpoint 2: jalankan mouse, klik di tempat berikutnya dan enter 4. Command : FILLET enter Polyline/Radius/Trim/<Select first object>: ketik R dan enter Enter fillet radius <0.5000>: ketik radiusnya dan enter Command: enter Polyline/Radius/Trim/<Select first object>: klik garis horizontal & vertical 5. Command : ARC enter Center/<Start point>: tentukan tempat dan klik Center/End/<Second point>: klik tempat berikutnya End point: tentukan berapa besar lengkungannya dan klik 6. Command : CHAMFER enter Polyline/Distance/Angle/Trim/Method/<select first object>: ketik D Enter first chamfer distance <0.5000>: ketik panjangnya dan enter Enter second chamfer distance <panjang yg telah di tentukan>: enter Command: enter Polyline/Distance/Angle/Trim/Method/<select first object>: klik garis horizontal dan vertical 7. Command : DTEXT enter Justify/Style/<Start point>: tentukan tempat dan klik Height <0.2000>: ketik tingginya huruf dan enter Rotation angle <0>: ketik 0 untuk text horizontal, ketik 90 untuk text vertical Text : tulis textnya, contoh: AKU BARU BELAJAR AUTOCAD Akhiri dengan enter 2x 8. Command : TRIM enter Select objects: klik garis bantunya dan enter <Select object to trim>/Project/Edge/Undo: klik yg ingin di trim/ potong, dan akhiri dengan enter 9. Command : EXTEND enter Select objects: klik garis bantunya dan enter <Select object to extend>/Project/Edge/Undo: klik yg ingin di extend/ panjangkan, dan akhiri dengan enter 10. Command : BREAK enter Select objects: klik pada garis/object Enter second point (or F for first point): tentukan lebar/ Panjang potong, dan klik

*LANGKAH-LANGKAH DALAM AUTOCAD R-14*

Page 2 of 5 perintah autoCAD

11. Command : COPY enter Select objects: klik objectnya dan enter <Base point or displacement>/Multiple: tentukan tempat dan klik/ ketik M untuk memperbanyak secara terus menerus Second point of displacement : arahkan tempat copyan dan klik 12. Command : MOVE enter Select objects: klik objectnya dan enter Base point or displacement : tentukan tempat dan klik Second point of displacement : arahkan tempat pindahannya dan klik 13. Command : MIRROR enter Select objects: klik objectnya dan enter First point of mirror line : tentukan tempat dan klik Second point : arahkan cerminan object dan klik Delete old objects? <N> enter./ketik Y dan enter untuk mengilang kan object pertama 14. Command : ROTATE enter Select objects: klik objectnya dan enter Base point : tentukan tempat dan klik <Rotation angle>/Reference : arahkan putaran object dan klik/ ketik berapa drajat yg di inginkan dan enter Keterangan: arah berlawanan dengan jarum jam 15. Command : ARRAY enter Select objects: klik objectnya dan enter Rectangular or polar array (<R>/P) : ketik P Base/<Specify center point of array>: klik tepat di tengah lingkaran Number of items : tulis jumlah jari-jari yang di inginkan dan enter Angle to fill (+=ccw, -=cw) <360> : enter Rotate objects as they are copied? <Y> enter 16. Command : OFFSET enter Offset distance or trough <121.0000> : tulis jaraknya dan enter Select object to offset : klik objectnya Side to offset? Tentukan arah yang di inginkan dan klik 17. Command : POLYGON enter Number of sides <4> : ketik persegi yang di inginkan dan enter Edge/<Center of polygon> : tentukan tempat dan klik Inscribed in circle/Circumscribed about circle (I/C) <I> : ketik C dan enter/ketik I untuk persegi dalam lingkaran Radius of circle : ketik besar radius yang di inginkan dan enter 18. Command : ERASE enter Select objects : klik objectnya dan enter 19. Command : DIVIDE enter Select object to divide : klik garis/objectnya <Number of segment s>/Block : ketik jumlah bagian dan enter Keterangan: untuk menentukan bagian-bagian dari garis tersebut gunakan tumpuan NODE 20. Command : STRETCH enter

Page 3 of 5 perintah autoCAD

Select objects to stretch by crossing-window or crossing-polygon... Select objects : ketik C dan enter First corner : tentukan objectnya dan enter Base point or displacement : klik sembarang tempat dan tentukan objectnya akhiri klik 21. Command : DDEDIT enter <Select an annotation object>/Undo : klik taxt yang mau di edit/ubah 22. Command : DDATTE enter Select block : klik text yang mau di edit/ubah 23. Command : CHANGE enter Select object : klik objectnya Properties/<Change point> : ketik P dan enter untuk mengubah color, layer, ltype/garis atau ltscale. Change what property (Color/Elev/Layer/Ltype/ltScale/thickness) ? pilih apa yg di rubah, enter, terus tulis jenis rubahannya dan enter 24. Command : DONUT enter Inside diameter <0.5000> : ketik 0 untuk lingkaran bulat penuh Outside diameter : ketik diameternya dan enter Center of doughnut : tentukan tempat dan klik akhiri dengan enter 25. Command : WBLOCK enter Untuk AutoCad R14 biasanya akan muncul kotak dialog Langkah selanjutnya, ketik nama blockannya dan klik save Keterangan: selalu di ingat berada di folder apa block2an tersebut Block name : enter Insertion base point : klik sembarang tempat sbg tumpuan Select objects : klik objectnya dan enter Keterangan: biasanya seteleh di wblock, object akan tampak hilang untuk memunculkan kembali, ketik OOPS dan enter 26. Command : INSERT enter Block name (or ?) : ketik nama blockannya dan enter Insertion point : tentukan tempat dan klik lalu enter terus sampai muncul command

Catatan : untuk menempatkan posisi suatu object, tepat pada sasaran, di perlukan sebuah osnap/tumpuhan, berikut macam-macam tumpuhan: END/endpoint : untuk menempatkan tepat di ujung garis MID/midpoint : untuk menempatkan tepat di tengah garis CEN/center : untuk menempatkan tepat di tengah lingkaran QUA/quadrant : untuk menempatkan tepat di quadrant lingkaran INT/intersection : untuk menempatkan tepat di titik perpotongan PER/perpendicular : untuk menempatkan tepat pada tegak lurus INS/insertion : untuk menempatkan tepat di ujung text NEA/neares : untuk menempatkan di sembarang tempat NODE: untuk menempatkan tepat pada titik point

Page 4 of 5 perintah autoCAD

Untuk menampilkan menu bonus : klik Tools-Customization Menus-Browse-BONUSCADTOOLS-ac_bonus-open-load Untuk menampilkan icon : klik View-Toolbars Ukuran kertas : -A0 : 1189x841 -A1 : 841x594 -A2 : 594x420 -A3 : 420x297 dan A4 : 297x210

*TAMBAHAN COMMAND*

Untuk edit taxt biasa: CHTEXT, Untuk edit text attribute: FIND Gambar 3D AutoCAD 2000. Langkahnya: Pastikan dengan koordinat X, Y dan Z dengan command VPOINT Command: VPOINT Current view direction: VIEWDIR=0.0000,0.0000,1.0000 Specify a view point or [Rotate] <display compass and tripod>: R Enter angle in XY plane from X axis <270>: 315 Enter angle from XY plane <90>: 30 Tingkat kepadatan tergantung pada setting variable SURFTAB1 dan SURFTAB2 Lakukan langkah selanjutnya: Command: SURFTAB1 Enter new value for SURFTAB1 <6>: 30 Command: SURFTAB2 Enter new value for SURFTAB1 <6>: 30 Langkah berikutnya: Command: REVSURF Current wire frame density: SURFTAB1=30 SURFTAB2=30 Select object to revolve: klik TK1 Select object that defines the axis of revolution: klik TK2 Specify start angle <0>: enter Specify included angle (+=ccw, -=cw) <360>: enter Hasil langkah-langkah command di atas:

Keterangan: Sebelum menjalankan command REVSURF, terlebih dulu obyect pertama (KLIK1) di buat satu kesatuan bisa di lakukan dengan command: PEDIT option join.

Page 5 of 5 perintah autoCAD
